温彻斯特1897型霰弹枪 —

→温彻斯特公司	1897型泵动霰弹枪
	口径：　12 Ga ，16 Ga

约翰·勃朗宁在为但温彻斯特公司设计连发霰弹枪时曾建议采用泵动原理，虽然第一个型号1887型是采用杠杆动作原理，但后来温彻斯特公司还是同意勃朗宁设计一款新的泵动霰弹枪，于是勃朗宁和他同父异母的兄弟马修一起便设计出一种新的霰弹枪，并以勃朗宁兄弟公司的名义申请专利，温彻斯特公司将其命名为1893型。1893型只有12号口径，弹膛长2-5/8英寸，民用型枪管长有30英寸（762mm）和32英寸（813mm）两种，并按照军方或执法部门的订单提供20英寸（508mm）的枪管。原本作为世界上第一支成功量产的泵动式霰弹枪，应该有不错的市场前景的。但因为在19世纪90年代中期无烟发射药出现并迅速普及后，还在发射黑火药霰弹的1893型马上就落后了，由于无烟发射药的膛压比黑火药要大，需要加固原本的设计，同时也要对原有的一些设计缺陷进行改进，所以勃朗宁兄弟便为温彻斯特公司改进出发射无烟发射药霰弹的温彻斯特1897型霰弹枪，这两种枪的结构原理是相同的，外形也很接近。温彻斯特1893型在1893年5月推出，一直生产到1897年7月停产，一共生产了34,176支，现在受收藏家们的青睐。

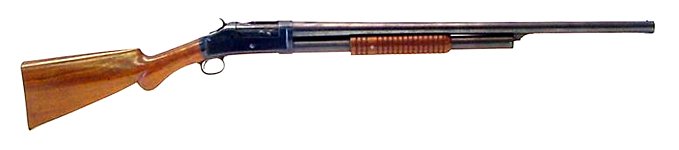

30英寸枪管的温彻斯特1893

后来重新生产的20英寸枪管的温彻斯特1893

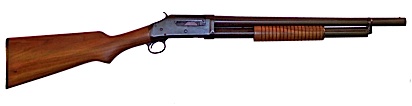

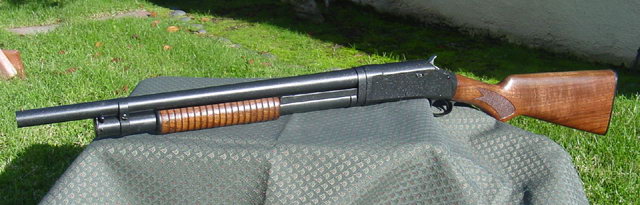

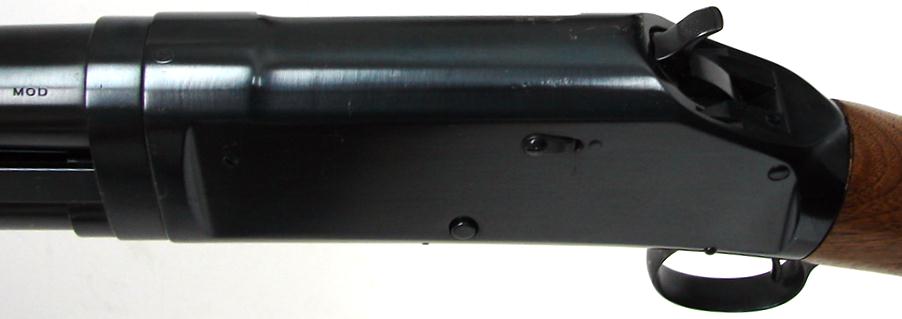

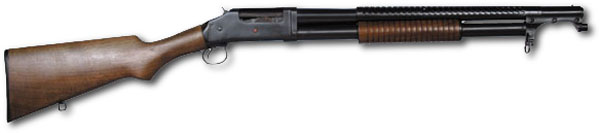

20英寸枪管温彻斯特1897，外形与1893型接近

温彻斯特1897型是一支采用外部击锤和5发管状弹仓的泵动霰弹枪，它有12号和16号两种口径，有多种不同长度的枪管。温彻斯特公司在1917年把产品型号名称中的年份减少了前两位数字，所以从1917年开始生产的这种枪被改称为温彻斯特97型。

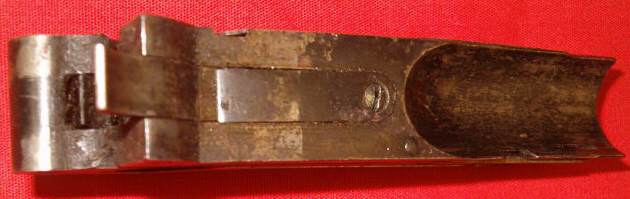

温彻斯特1897型或97型是一种通过手动滑动装填手柄进行退壳、上膛动作的连发枪（也译为连珠枪）。可前后滑动的木制前托会通过连杆去带动枪机和托弹片（输弹器）。托弹片在温彻斯特1897型中是一个多功能的重要部件——既用作提升弹药，也用于枪机闭锁的。当枪处于待击状态时，托弹片的前部顶在枪机底部的凸台后方，当枪在发射时阻止枪机在膛压的作用下向后运动，同时也顶住了弹仓内的余弹不会退出来。当把泵动手柄刚开始向后拉时，托弹片会先向下倾斜从而使枪机开锁，当枪机开锁后，泵动手柄继续向后拉，带动枪机向后运动，枪机上的抽壳钩会同时抽空弹膛内的弹壳，并通过安装在机匣内部左侧的抛壳挺的作用下向外抛出；同时由于托弹片向下倾斜到输弹位置，不再顶住弹仓内的最后一发余弹，所以弹仓内的最后一发弹就供弹簧的作用下被推到托弹片上。然后射手把泵动手柄向前推的时候，先带动托弹片向上倾斜，把托弹片上的弹药提升至供弹位置，然后手柄继续前推，便带动枪机向前运动，把这发新弹推进枪弹内。当泵动手柄完全推到最前位置时，托弹片再次伸入枪机下的凸台后方，此时枪机闭锁，枪处于待击状态。

温彻斯特97型霰弹枪采用回转式击锤击发系统，击锤外露在机匣后部，且没有手动保险装置。另外该枪也没有解脱子（disconnector），所以射手如果想速射时，可以死扣着扳机不放，另一只手反复快速地推拉泵动手枪，只要手柄一推到最前方，击锤就自动释放并再次击发。

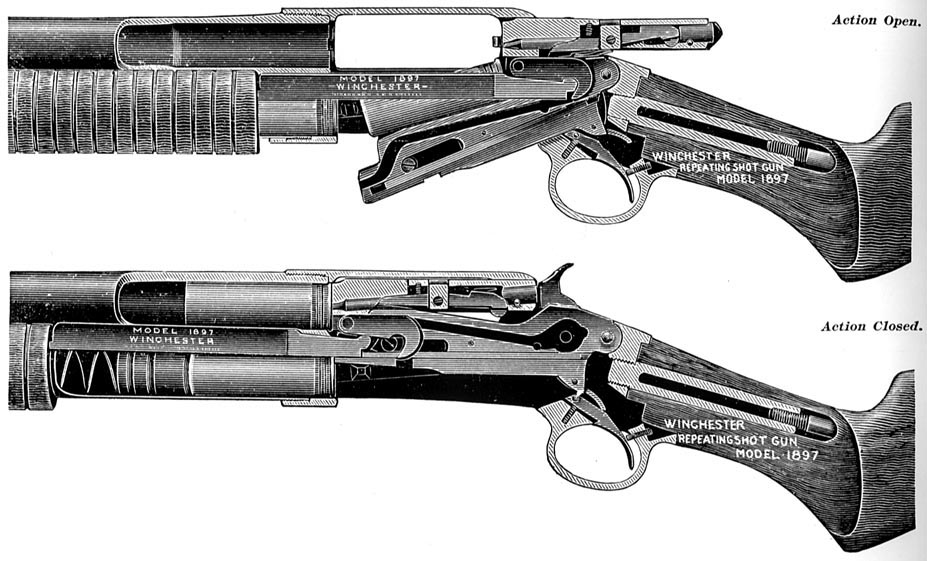

温彻斯特1897的原理图

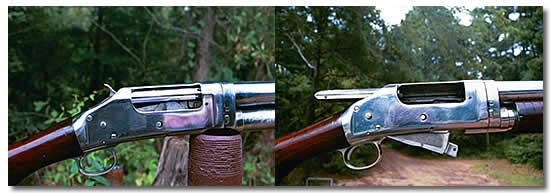

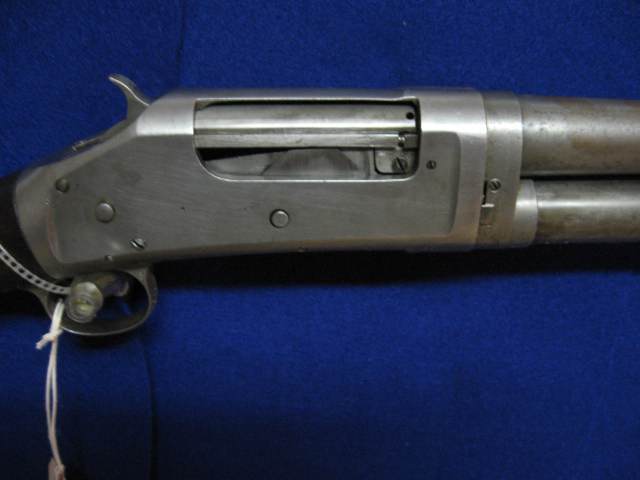

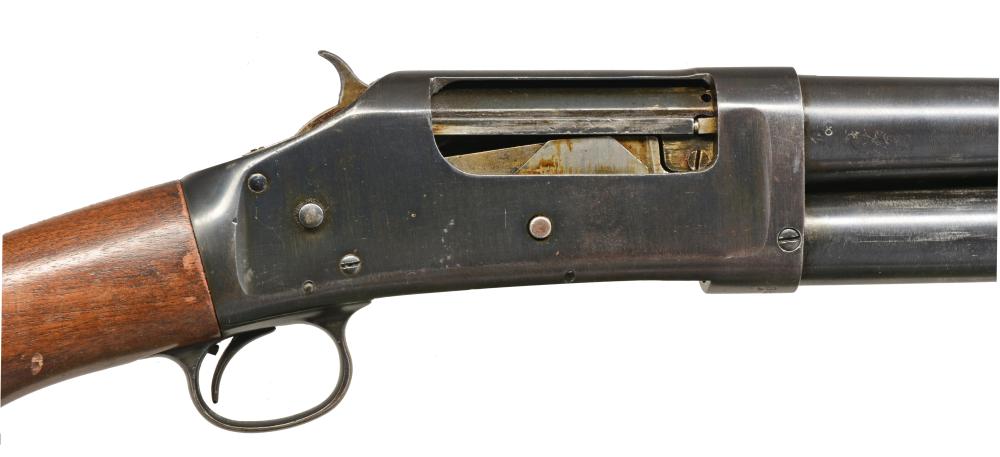

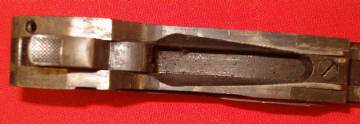

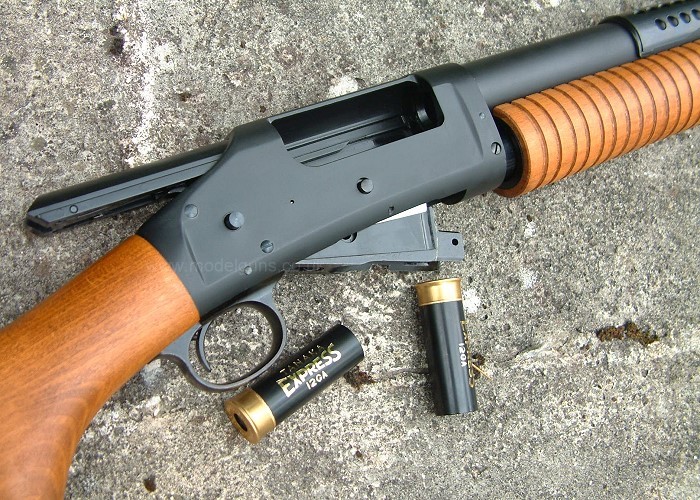

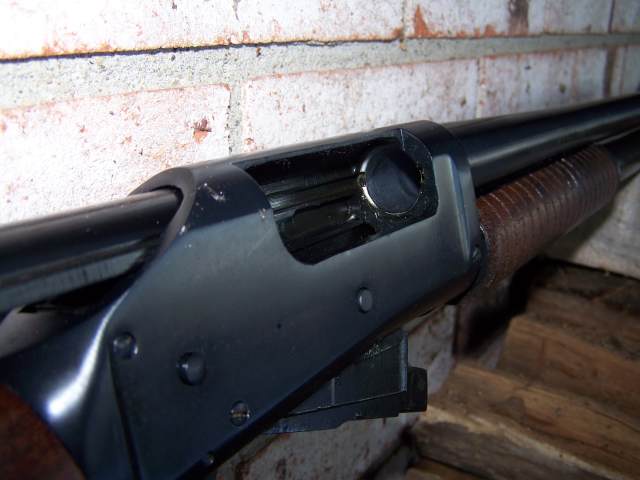

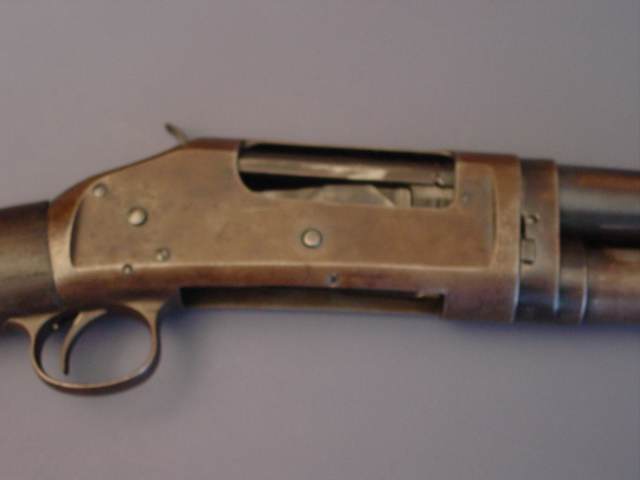

从抛壳口可以看到托弹片顶在枪机体的底部

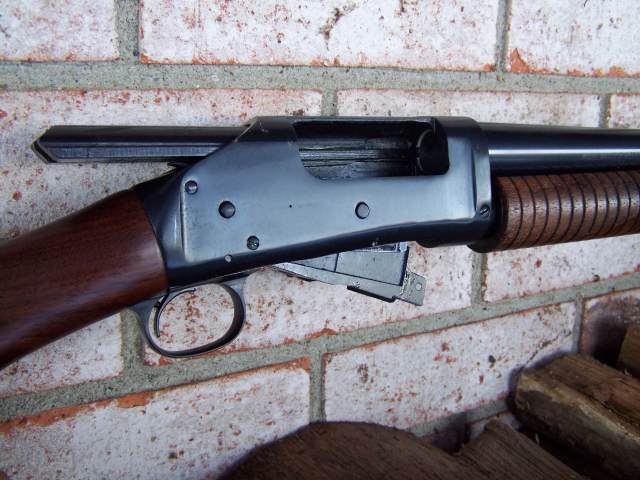

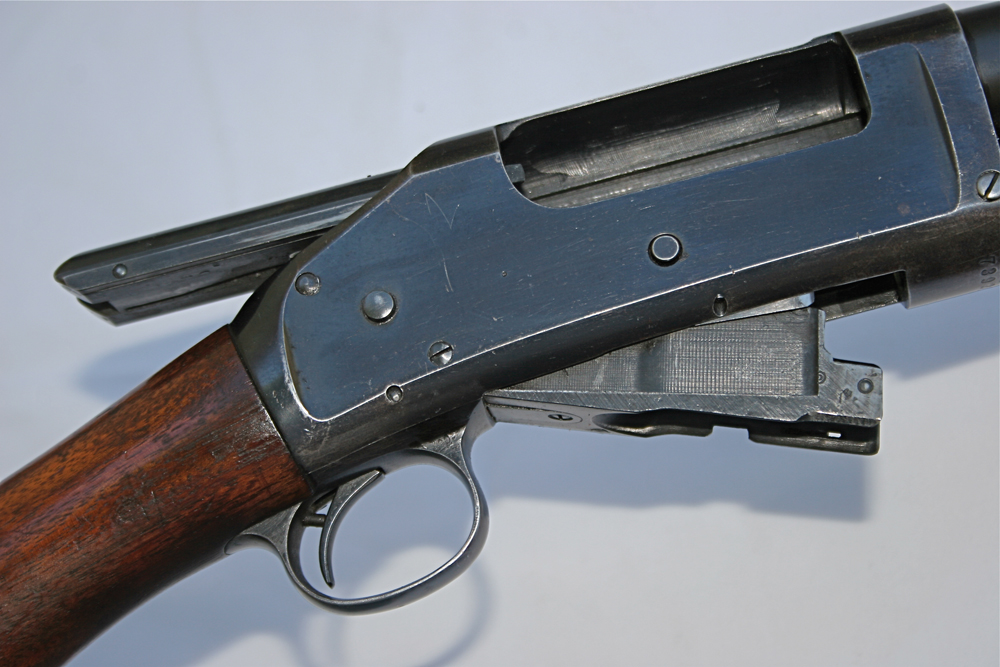

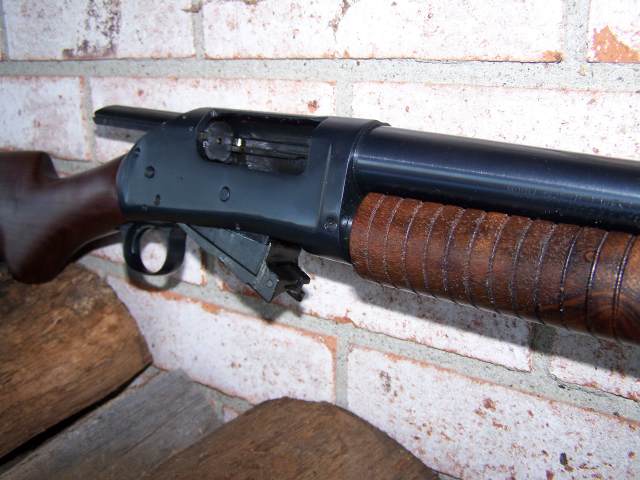

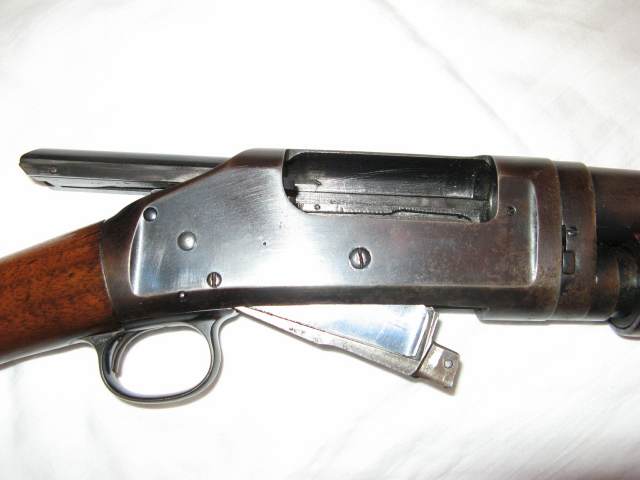

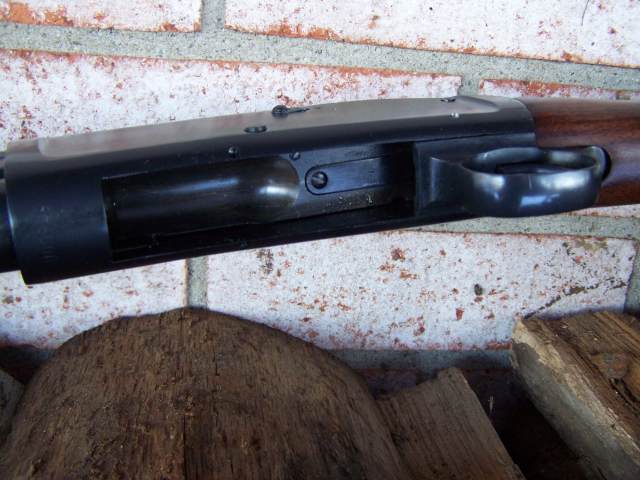

完全开锁后，枪机打开、托弹片向下倾斜

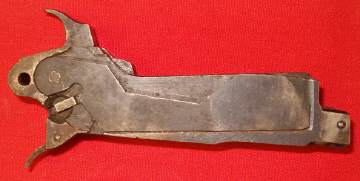

包括击锤、扳机、托弹片在内的击发机构

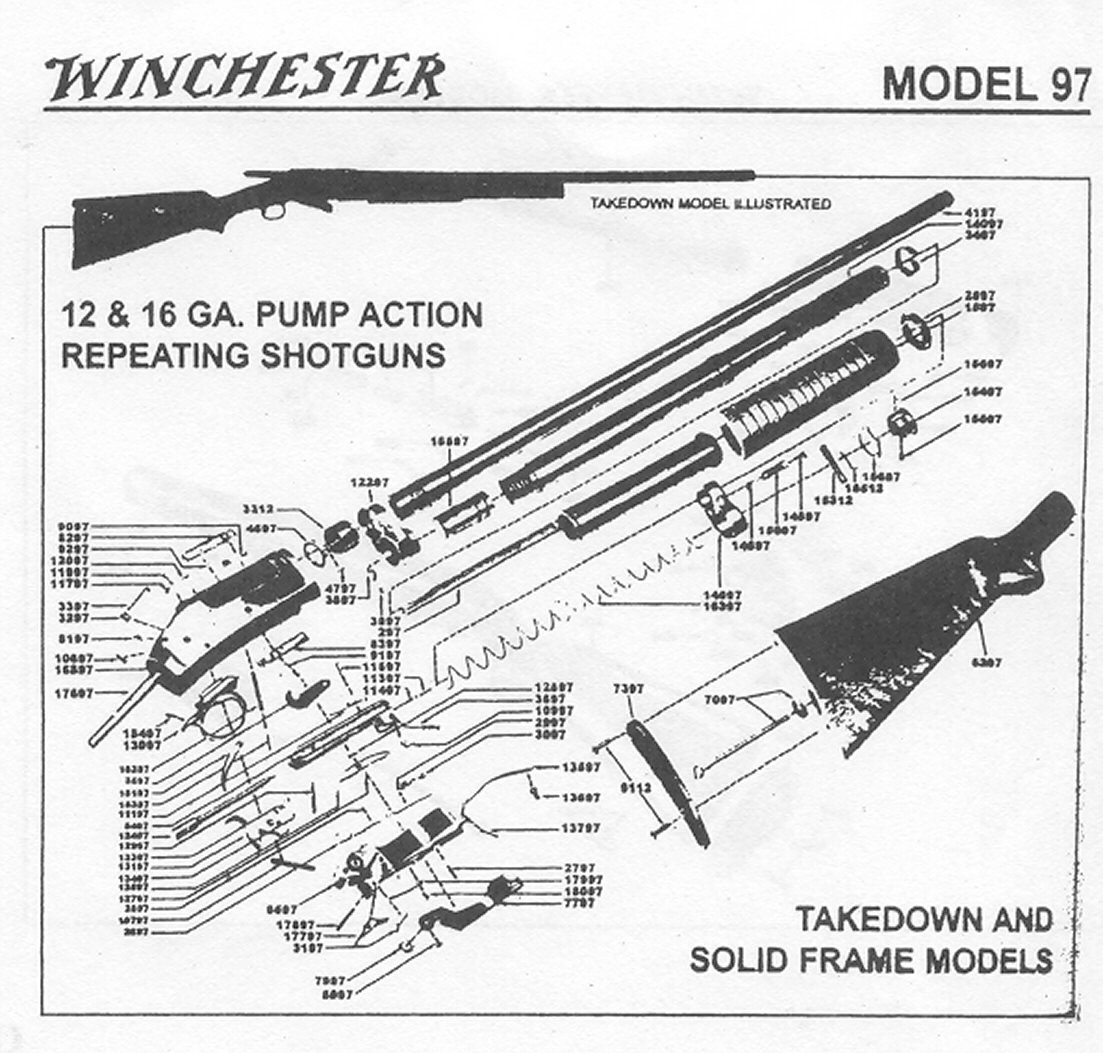

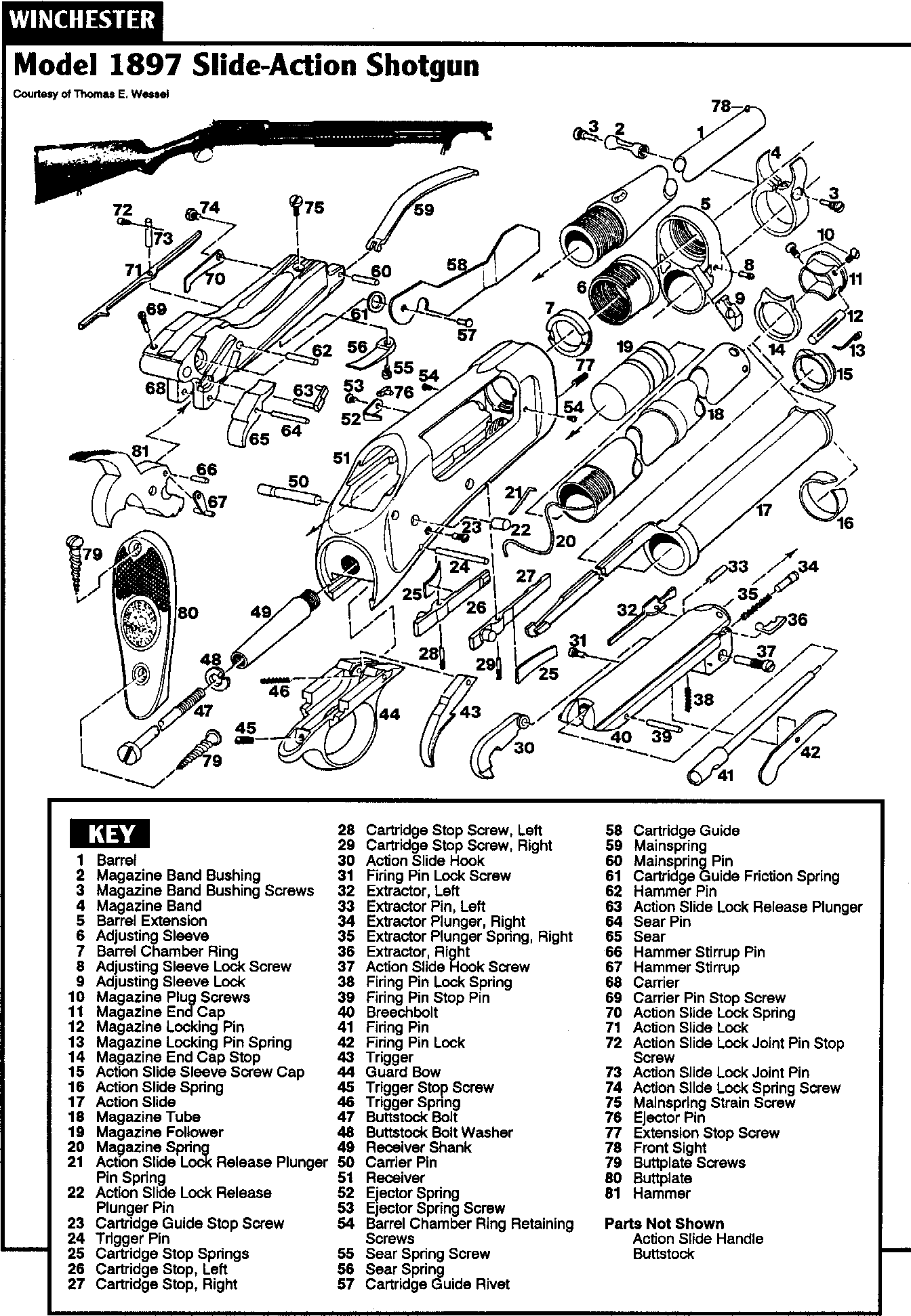

温彻斯特1897的结构图

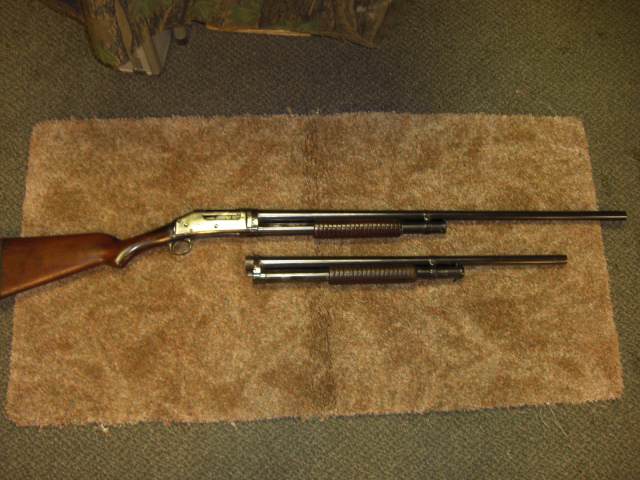

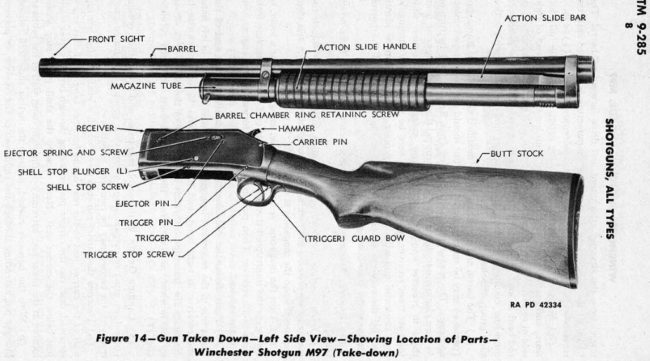

分拆成两个部分的温彻斯特1897型

在当时，勃朗宁为温彻斯特设计的好几种连发枪（连珠枪）都具有分拆功能（Take-down），即用户可以很容易地把枪支分解成枪管/弹仓和机匣/枪托这两个完整的部件，以方便储存和携带（非战斗状态下携行）。在温彻斯特1897上同样继承了这个分拆功能。在20世纪50年代拧式入喉缩被发明之前，用户需要根据自己的用途去选购或更换不同喉缩规格的枪管。

作为第一把成功生产的无烟发射药泵动霰弹枪，温彻斯特1897一直生产到1957年才停产，共生产有1,024,700支。不同的枪管长度和附件，使温彻斯特1897各有不同的名字，其中最著名的要数美军装备的“堑壕枪”（trench gun）。

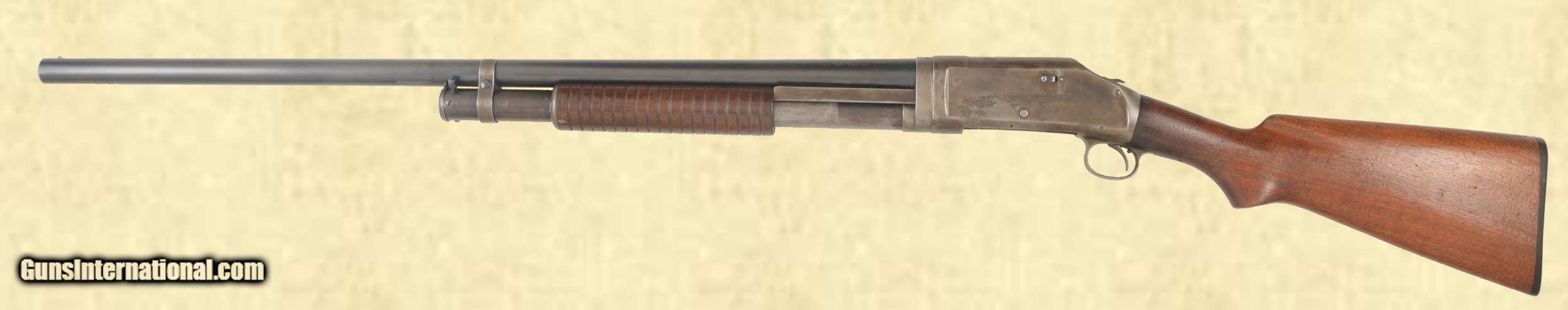

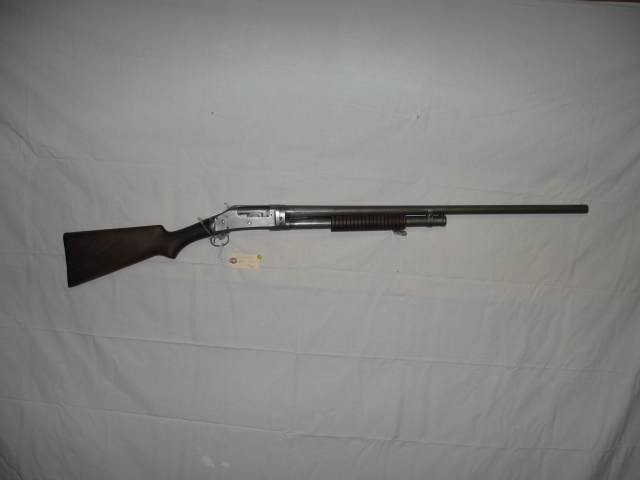

温彻斯特1897的长枪管民用型

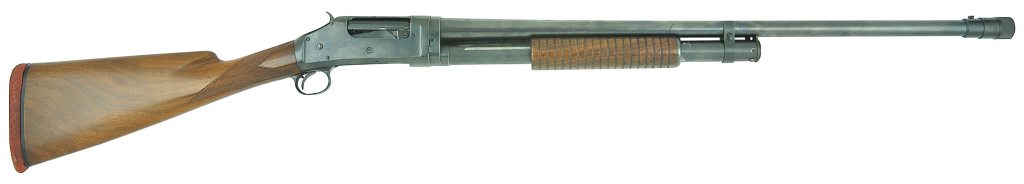

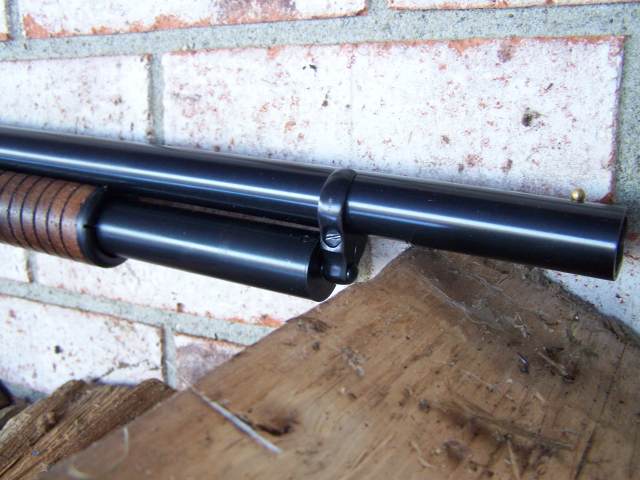

这种可在枪口拧入喉缩的温彻斯特1897是后期的产品

美军采用温彻斯特1897的原因与研制M1911手枪一样，都要归因于美菲战争中美军士兵手头上的武器不能有效阻止敌人冲到跟前。当时美国陆军司令部紧急采购温彻斯特1897送给驻菲律宾的美军使用，实战表现甚佳。在1916年潘兴对墨西哥的征战中也使用过这种霰弹枪。在加入第一次世界大战后，美军根据累积的堑壕战经验，认为缩短枪管的泵动霰弹枪会更有效（由于那时还没有冲锋枪），于是美国陆军司令部下令开发堑壕战用的霰弹枪。

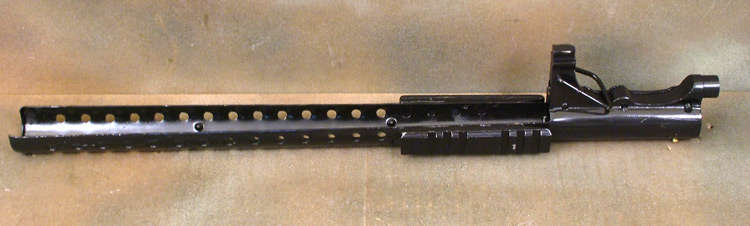

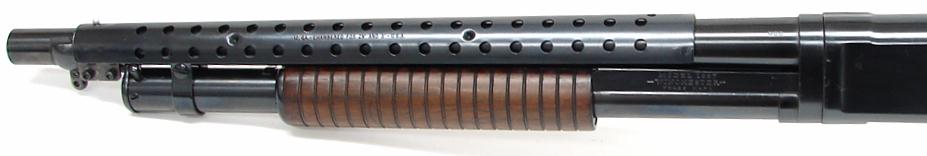

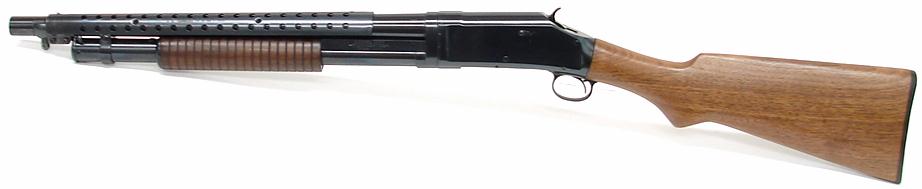

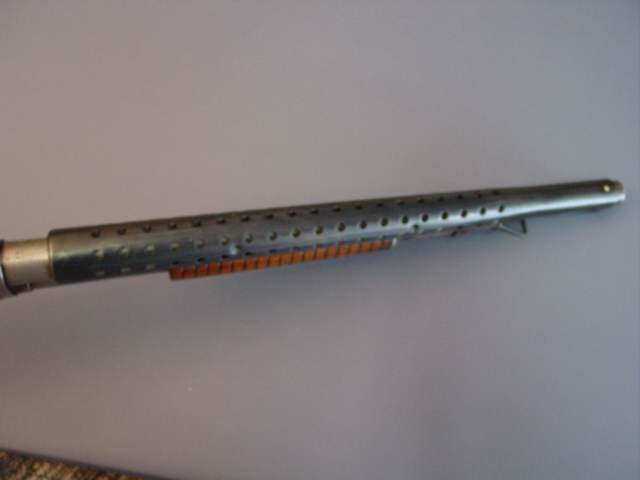

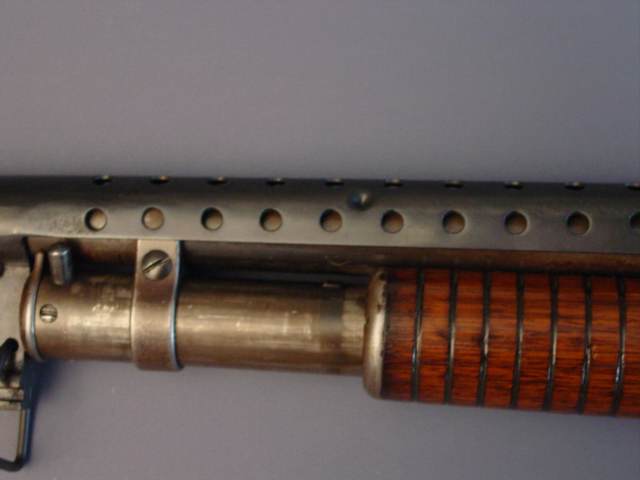

温彻斯特公司在1897型霰弹枪上进行改制，首先把枪管缩短到20英寸（508mm），然后在枪管上套上一个开有许多小孔的金属套管，套管前端有安装刺刀的W形刺刀座，以便霰弹枪也能够用刺刀突击和进行白刃战，套管靠近枪口位置的顶端还有一个圆粒状的小准星，但考虑到只用于近战，而没有设专门的照门，但在机匣顶部有一个凹形，可充作简易缺口式照门。为了减重，这个金属套管上还开有许多小孔，虽然该金属套管的作为就是为了安装刺刀座，但看起来就好像一个枪管隔热罩，而且事实上是能够起到隔热罩的作用，所以现在我们也能看到一些现代霰弹枪采用了类型设计但没有刺刀座的枪管隔热罩。

由于考虑到该枪改制后的长度较短，在白刃战容易吃亏，所以该型霰弹枪选用较长的M1917步枪的长刺刀。1917年，美国陆军把这种经过改制的温彻斯特1897型霰弹枪和其他一些霰弹枪同时装备用于堑壕战，因此这些霰弹枪都被人统称为堑壕枪，由于前线对堑壕枪的需求量较大，而温彻斯特公司也忙于其他步兵武器的生产，因此让该公司提交生产图纸找其他的供应商来一起生产。有些资料中把美国陆军装备的这种堑壕枪称为M1917，但事实上美军并没有正式命名这种武器，这个名字可能是因为此型配上M1917刺刀，而被某些网友称为M1917以示与其他的1897型的区别。但由于温彻斯特从1917年开始把1897型改称为97型，所以这种美军制式装备的正式名称可能叫温彻斯特97式堑壕枪更合适。

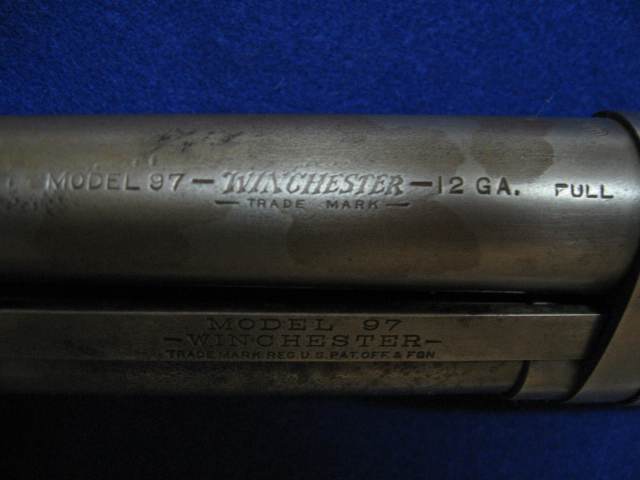

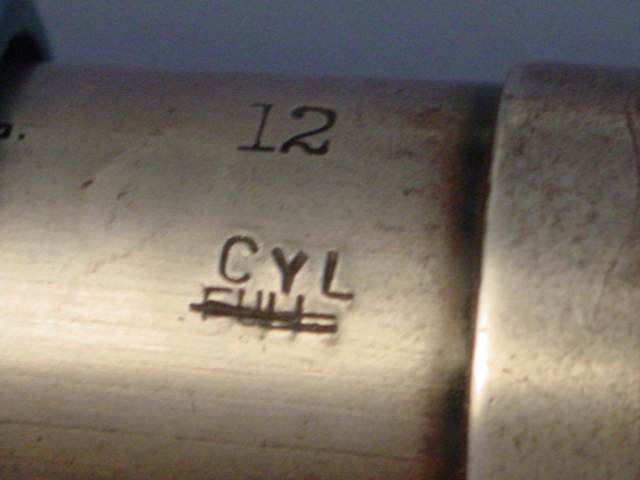

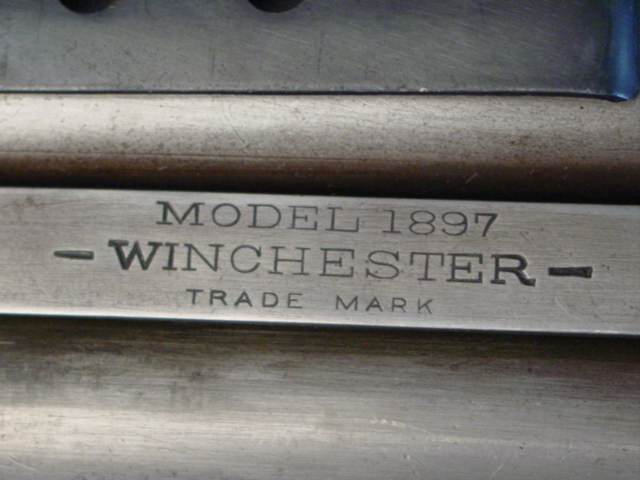

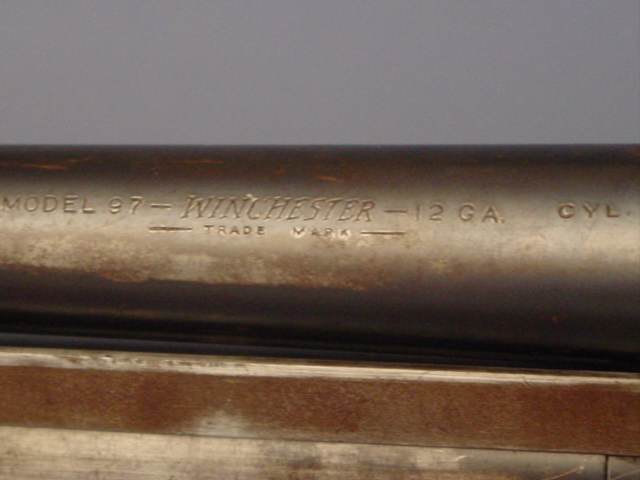

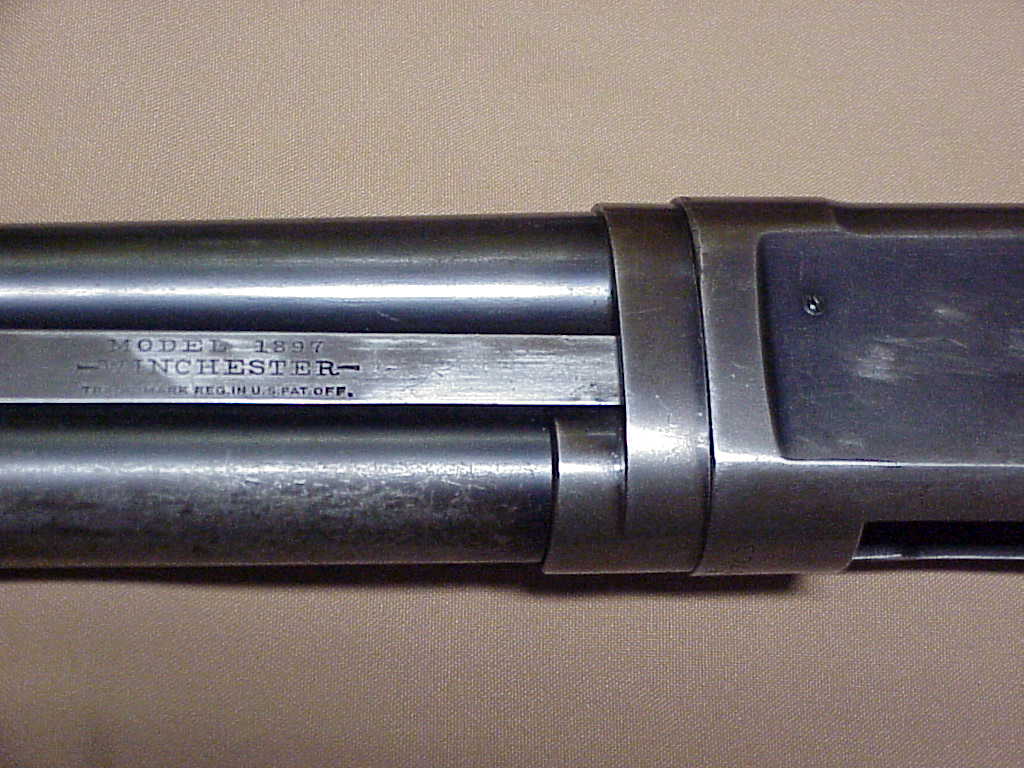

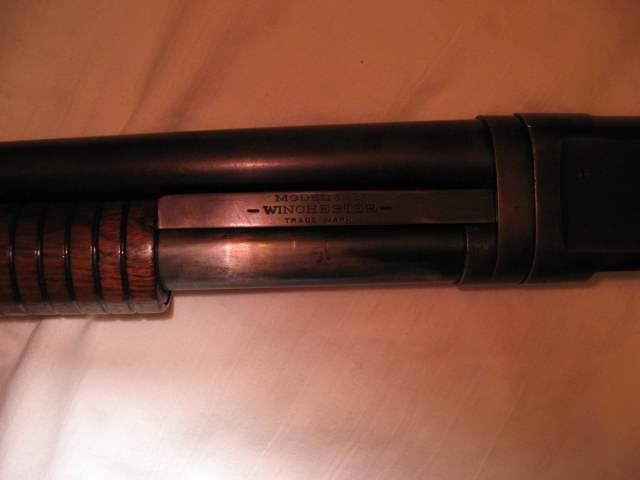

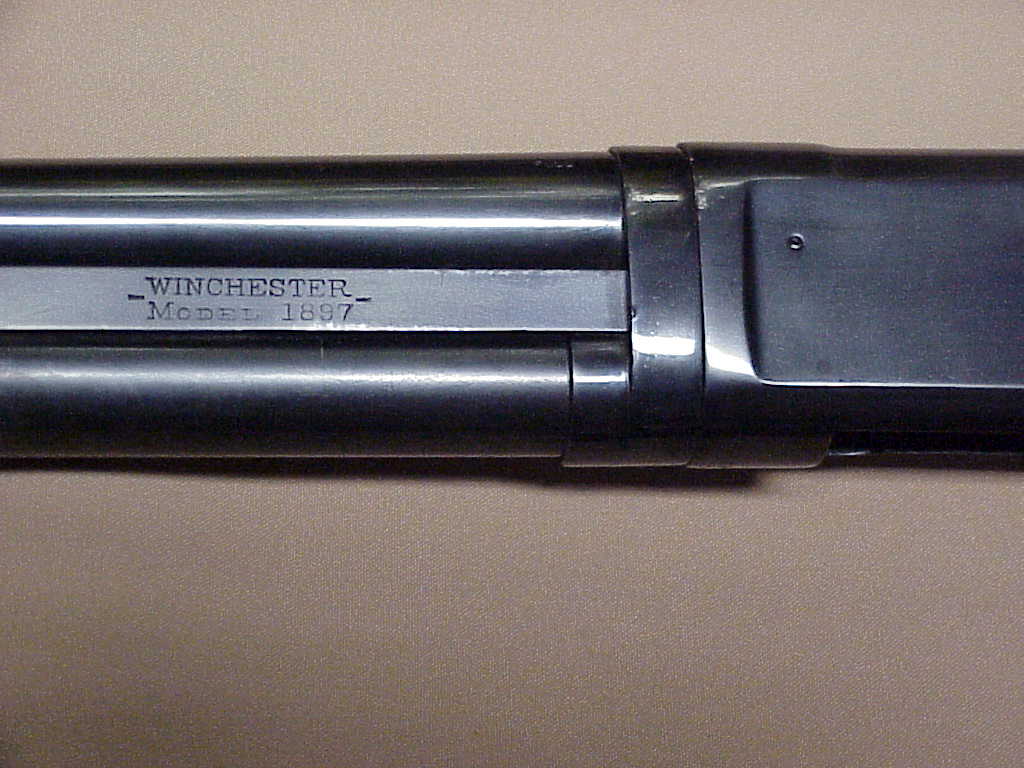

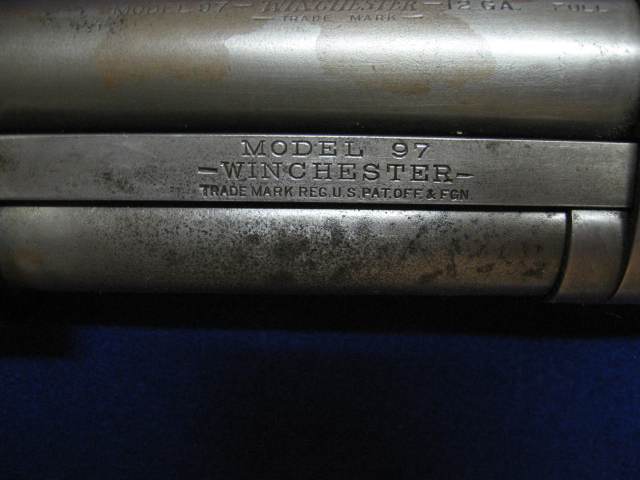

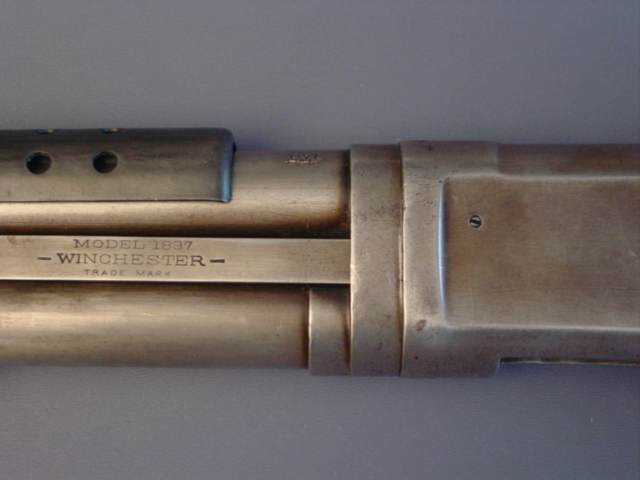

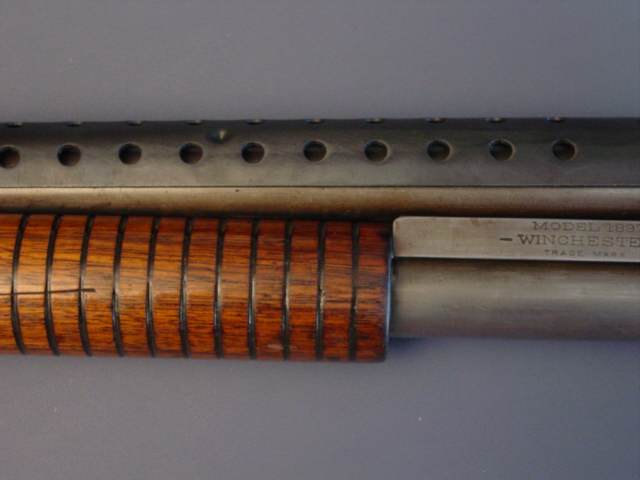

温彻斯特97式堑壕枪有以下5个标志：枪机的机柄上仍然有“1897型”和“温彻斯特公司”字样；枪管上面打上验证标记，证明该枪管已由温彻斯特公司用强装弹发射试验合格；枪管左侧打上该枪管的供应厂家（温彻斯特）的地址、口径号（12号）、弹药长度（2 ¾英寸弹，即长约70mm）、无喉缩枪管的缩写（CL）；机匣下面打上枪号；枪托左侧中央有检验标志和检验人员的姓名缩写。

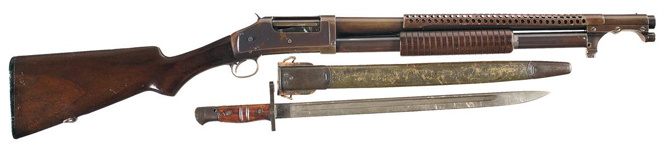

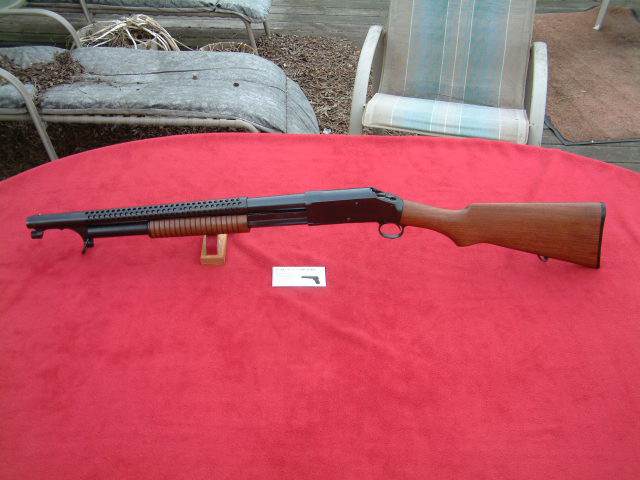

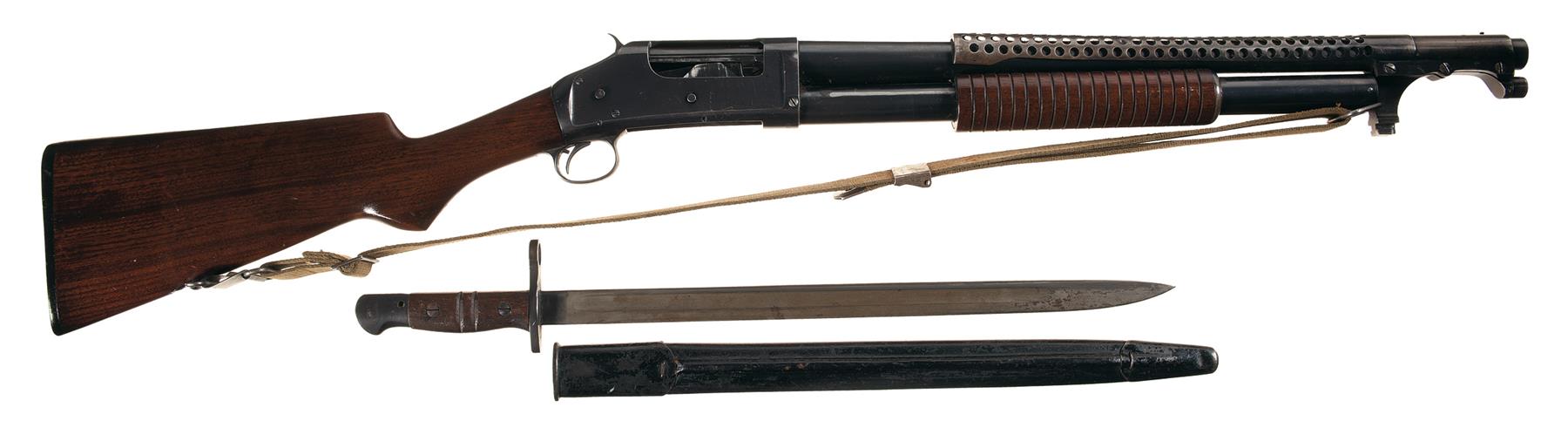

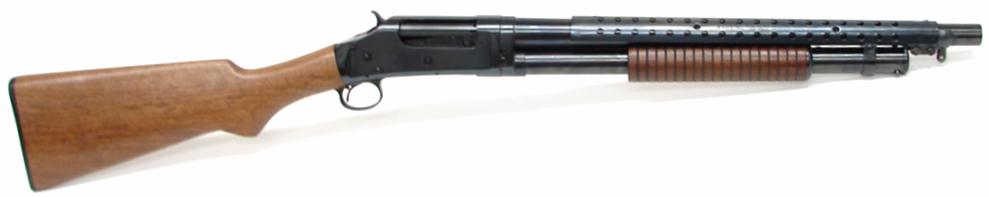

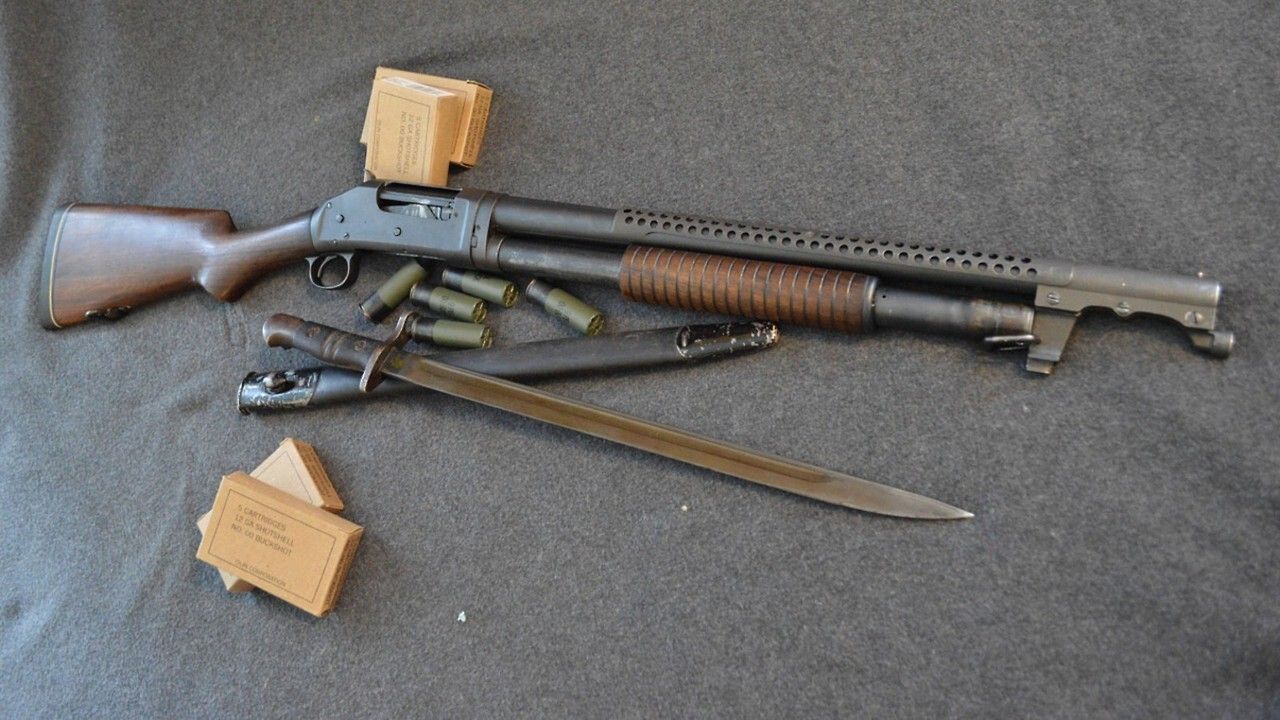

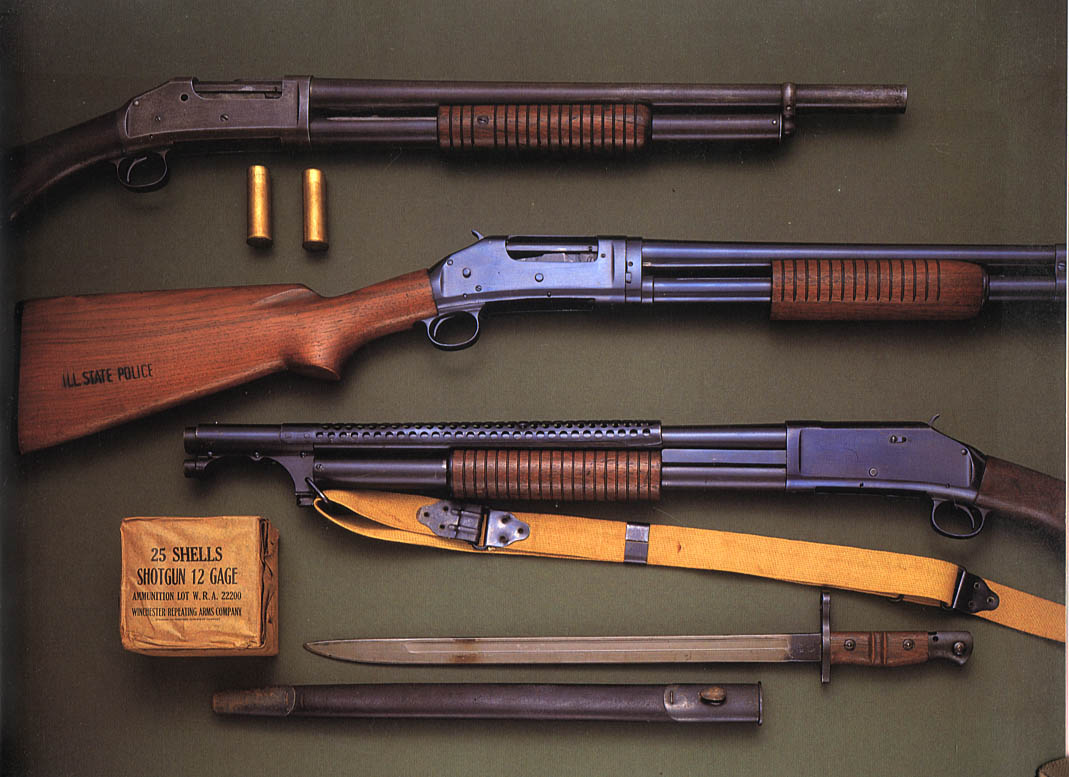

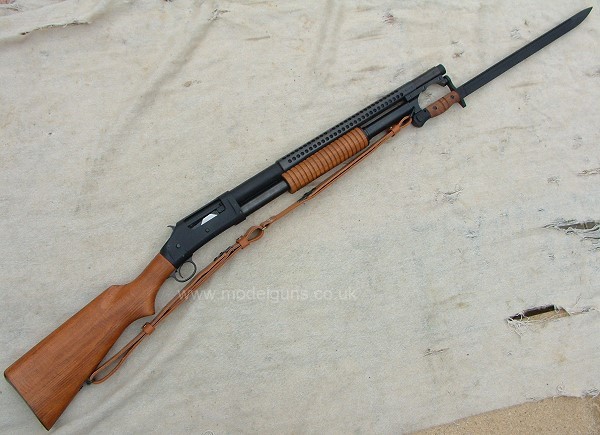

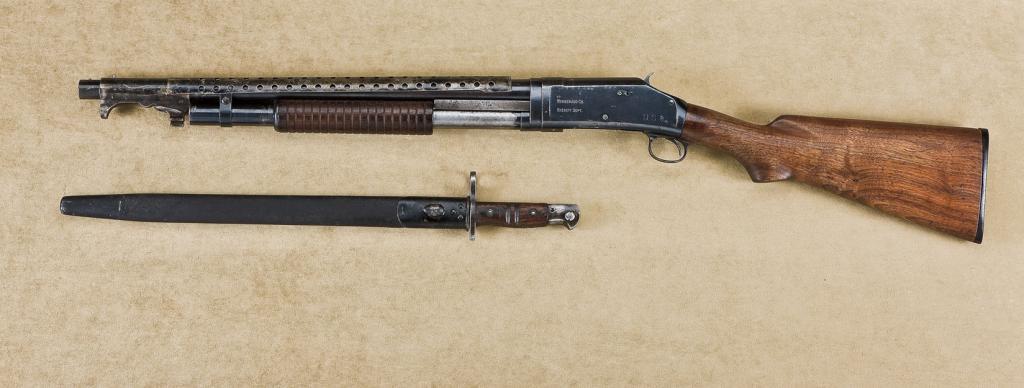

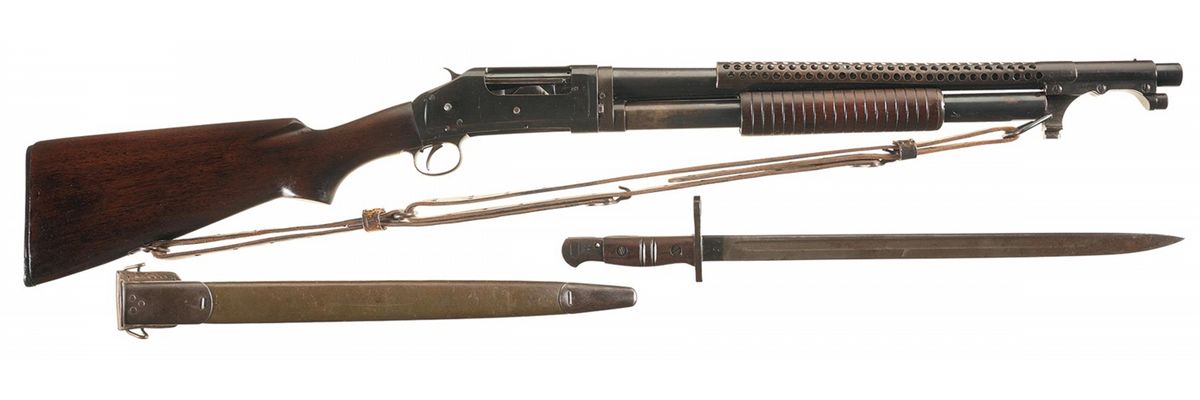

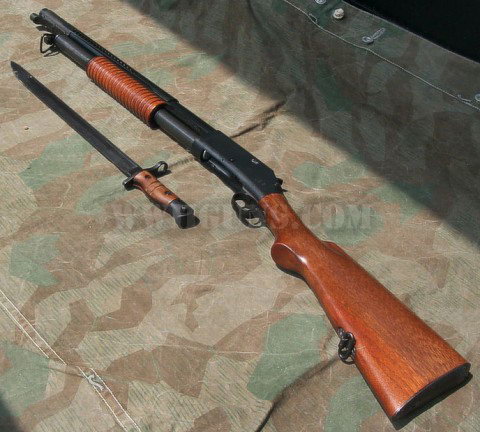

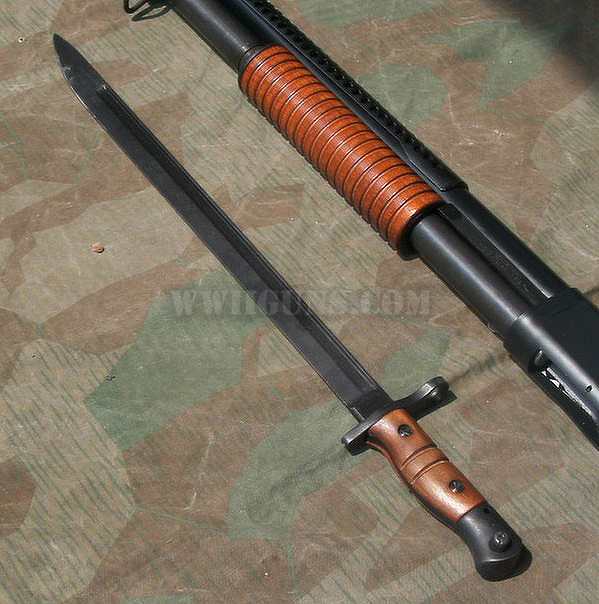

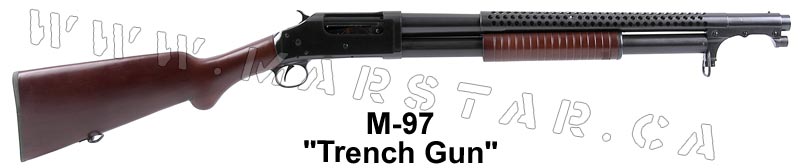

温彻斯特97式堑壕枪及M1917刺刀

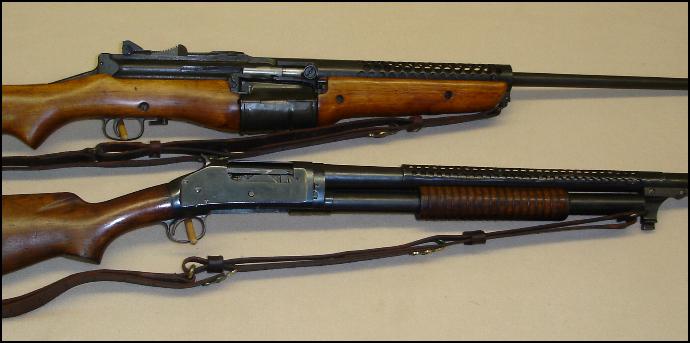

太平洋战场上美国海军陆战队使用的两种武器：1941约翰逊步枪和温彻斯特97式堑壕枪

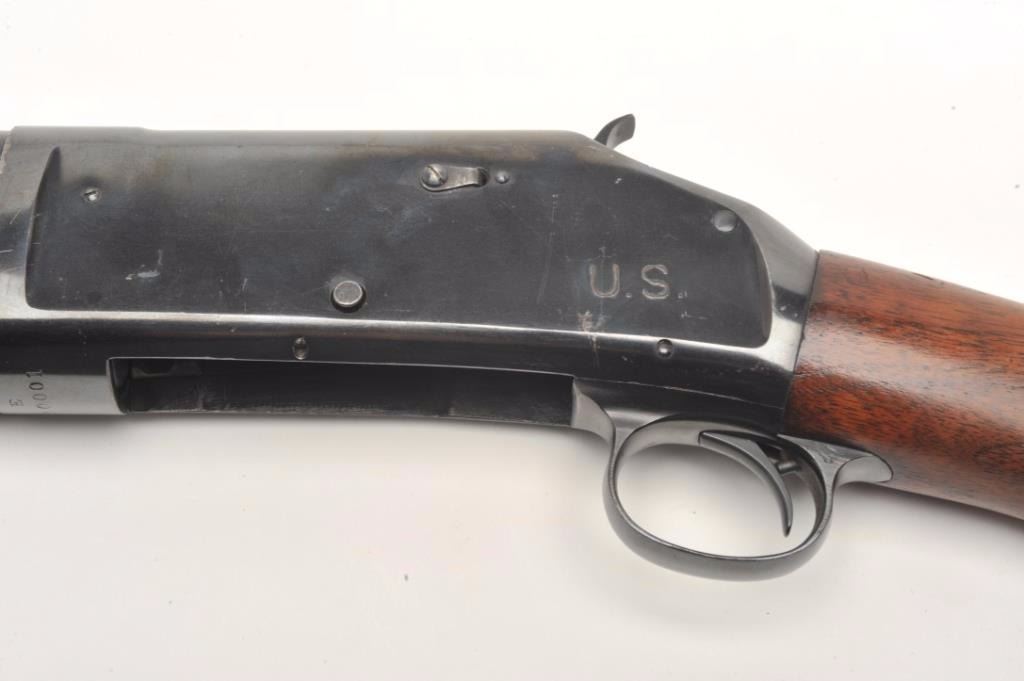

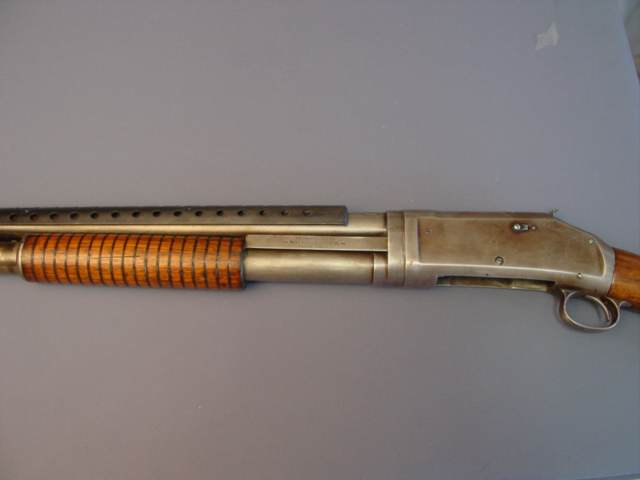

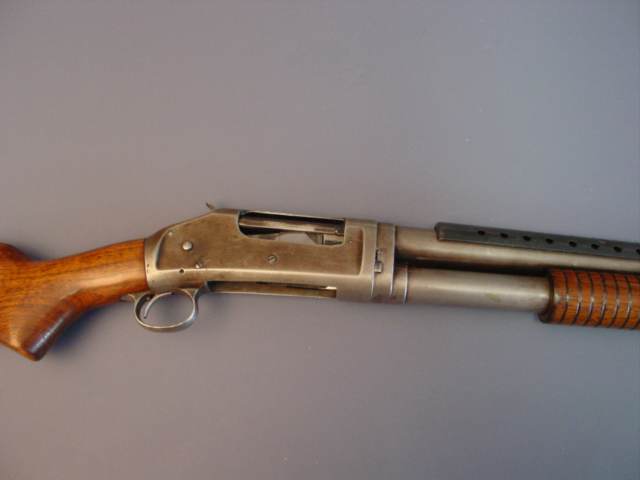

美军制式的97式堑壕枪在机匣上有“U.S.”标记

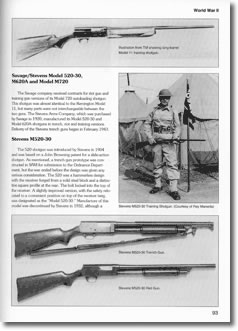

美国陆军同时装备的其他型号的“堑壕枪”

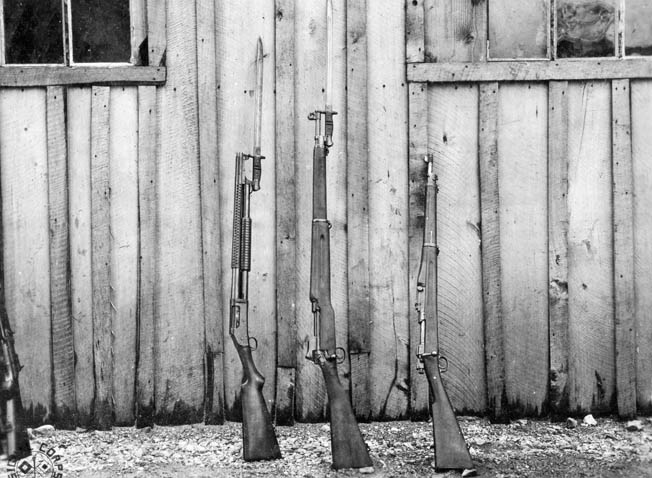

美军在第一次世界大战中的武器，从左到右：温彻斯特97式堑壕枪、M1917步枪、M1903步枪

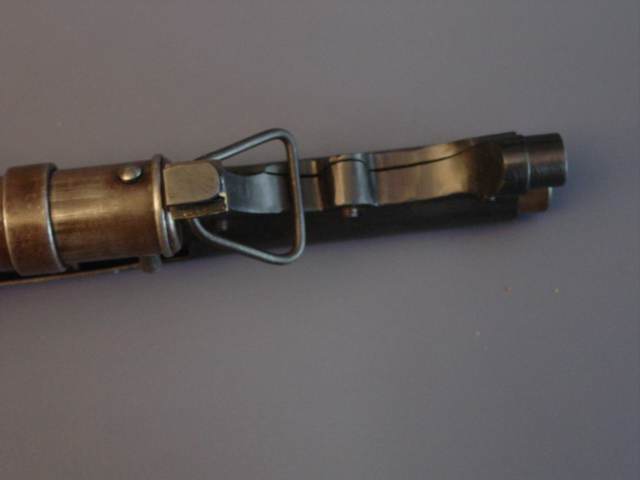

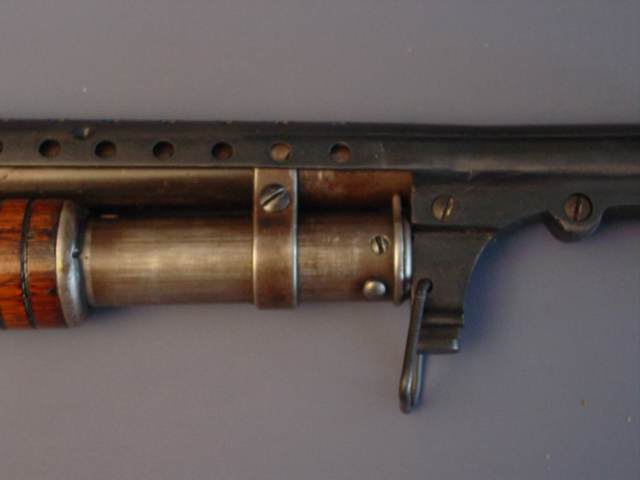

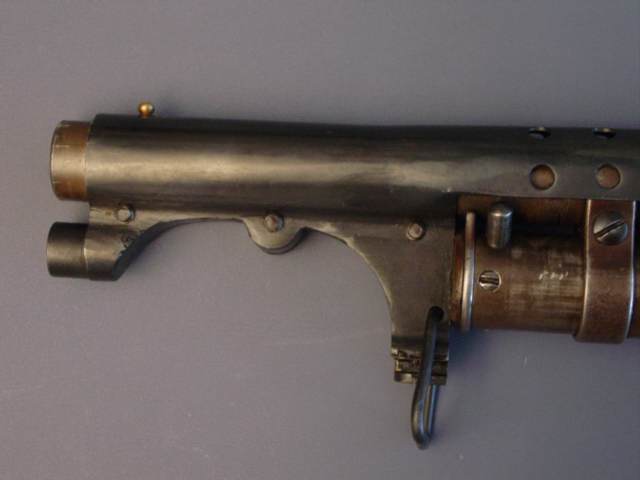

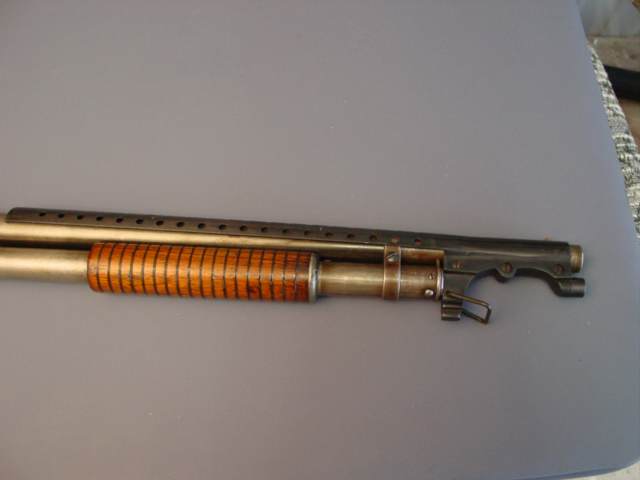

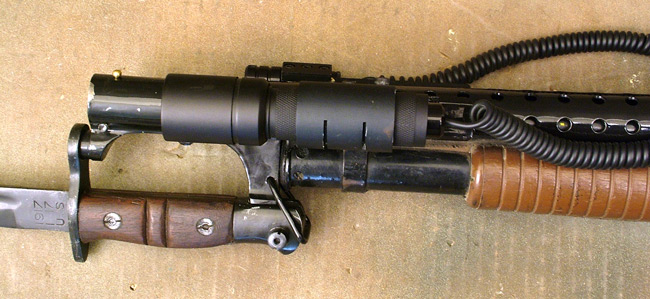

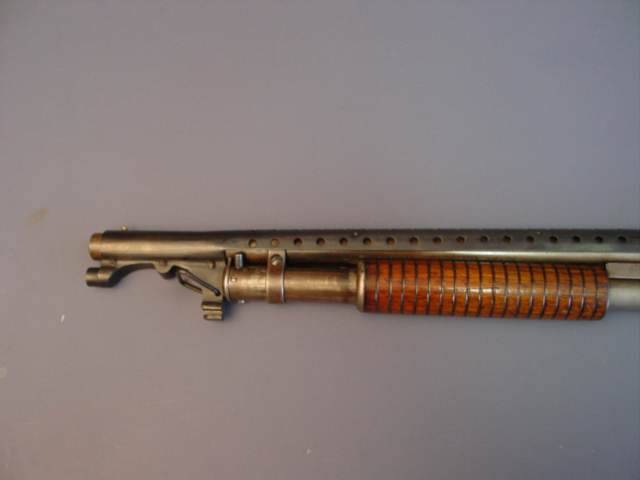

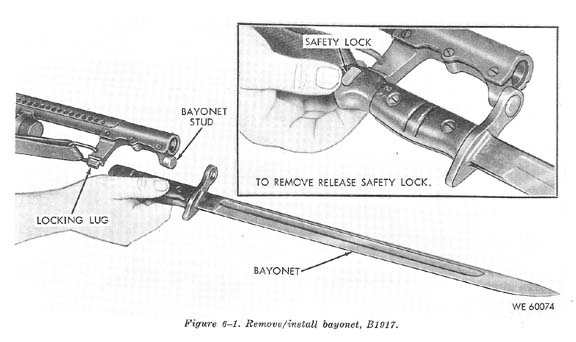

温彻斯特97式堑壕枪安装刺刀的方式

温彻斯特公司在第一次世界大战期间共卖了19,196支温彻斯特97式堑壕枪给美国政府。但由于前线对堑壕战兵器需求量很大，仅由温彻斯特公司供应已嫌不足。于是，美军将军队仓库中保存的温彻斯特1897型霰弹枪全部交给政府兵工厂按标准改制。一战中美国政府的兵工厂共改制出5,000～6,000支温彻斯特97式堑壕枪。

由于97式堑壕枪采用短枪管并能安装刺刀，泵动快速上弹和6发容弹量（加上膛内1发）的火力，加上12号霰弹在近距离内的命中率和杀伤效果，使得该枪在近距离战斗中极为有效，因此在法国被称之为“堑壕清扫器”（Trench sweeper），而且这种“堑壕清扫器”把德国人给吓坏了，以至于他们要求禁止使用这枪作为战斗武器。在这里有个传说：德国政府强烈抗议美国违反国际公约，使用堑壕枪这种无人道的杀伤兵器；并且，德军司令部声称凡是携带堑壕枪的美军士兵被逮捕后立即处决。美国政府正式反驳了德国政府的抗议，美国陆军还针锋相对地声明，德方胆敢处死1名携带堑壕枪的美军士兵，美方将揪出一名德军俘虏偿命。最后的结果是，德方的抗议无效，双方均未采取报复行动。不过据说德国政府宣布处决携带霰弹枪的美军士兵并没有相关的文件证据，可能只是一种不成文的规定，或者是某些前线军官出于惧怕霰弹枪而作出的报复行为。但德国政府确实在1918年正式颁布外交文书来抗议美国使用霰弹枪这种不人道的武器，但这份抗议文件所起到的效果是等于给霰弹枪作了一次成功的商业广告。最后德国人的对抗手段是研制了自己的堑壕战压制兵器——MP18I冲锋枪。

一战结束后，大部分97式堑壕枪在美军仓库中保存，极少部分用于美军基地警备和特种作战。后来在第二次世界大战中，美国陆军和海军陆战队重新使用起97式堑壕枪，但数量并不多。因为此时美军装备得更多的堑壕枪是内部击锤结构的温彻斯特12型改装的堑壕枪。在太平洋战场上，霰弹枪用得比在欧陆战场要多。

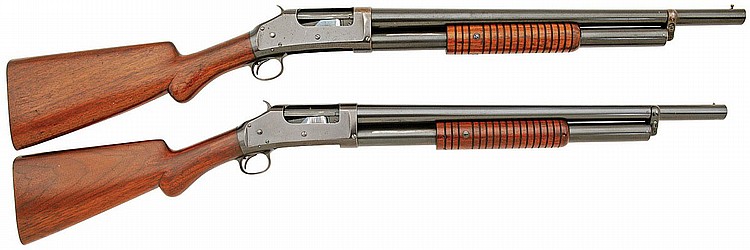

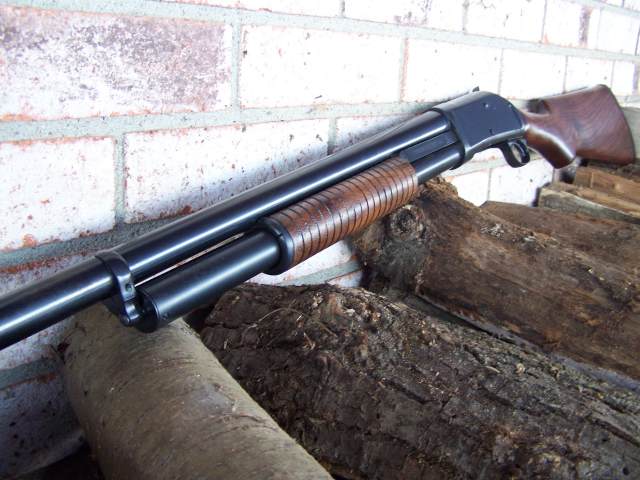

除了“堑壕枪”外，温彻斯特公司在1920年代还卖了约3万支被命名为“防暴枪”（Riot gun）的1897型给美国的执法部门，“防暴枪”与“堑壕枪”的区别仅在于没有安装那个带刺刀座的金属套管，但也有部分的防暴枪采用比20英寸长的枪管。

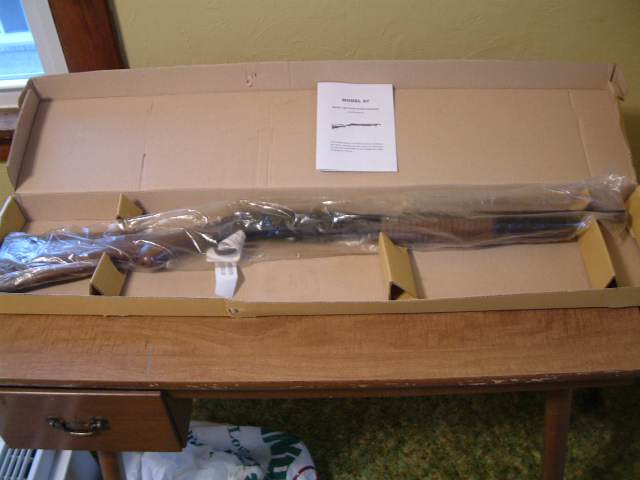

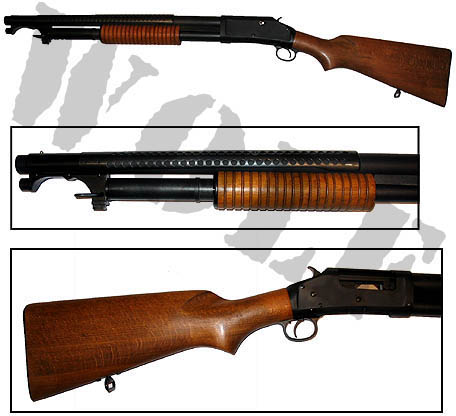

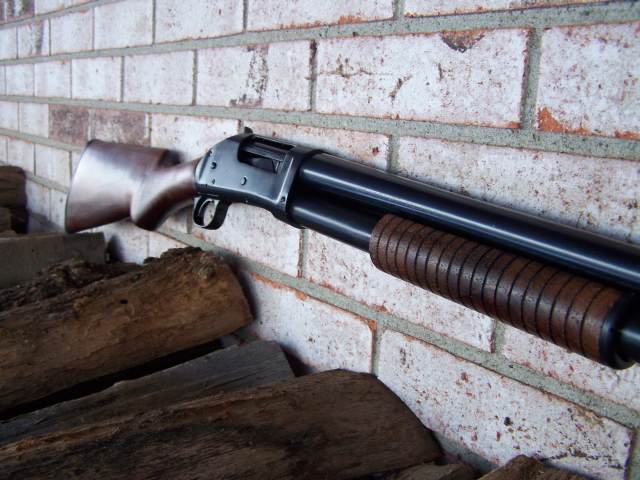

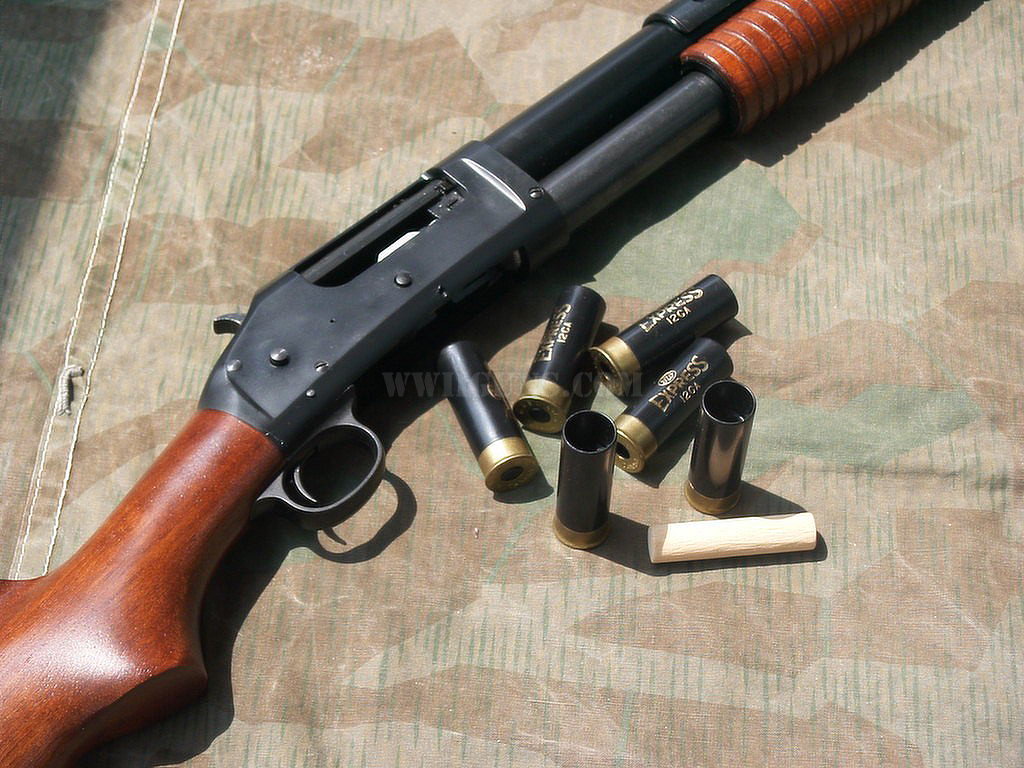

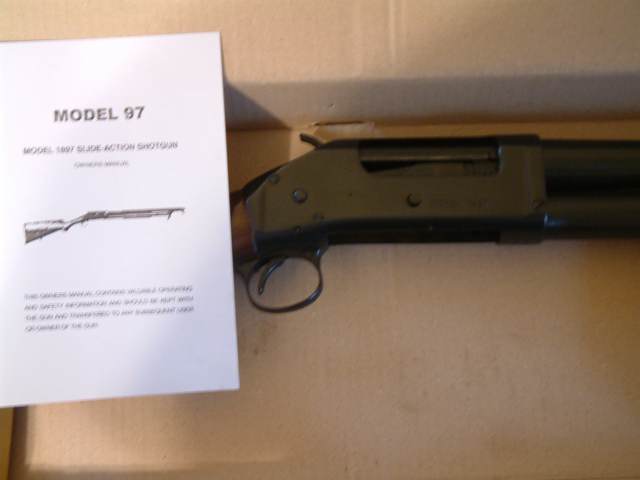

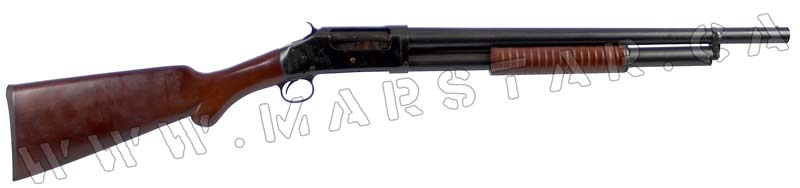

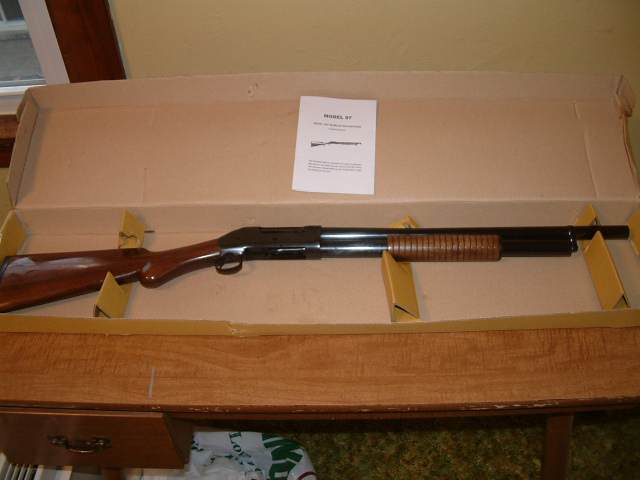

后来在朝鲜战争、越南战争、甚至在1991年的海湾战争中，仍然有少量的温彻斯特1897被使用。直到今天，仍然能发现这种古董级霰弹枪被一些爱好者收藏、玩赏或打猎。而且据说现在还有极少数的温彻斯特1897被某些SWAT使用。现在北方工业也仿制这种复古型霰弹枪出口，型号为Norinco YL-1897。

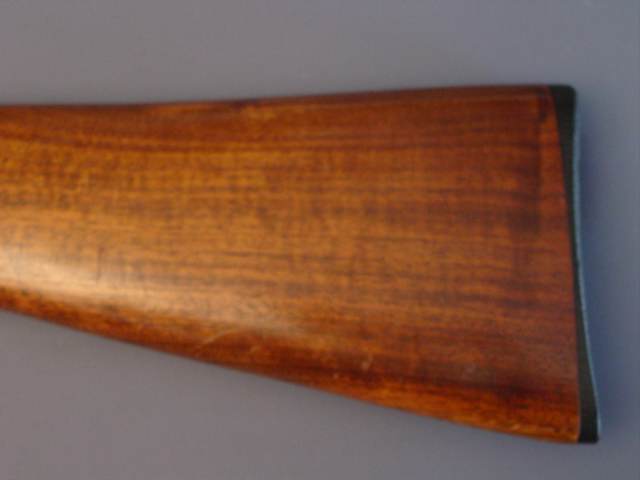

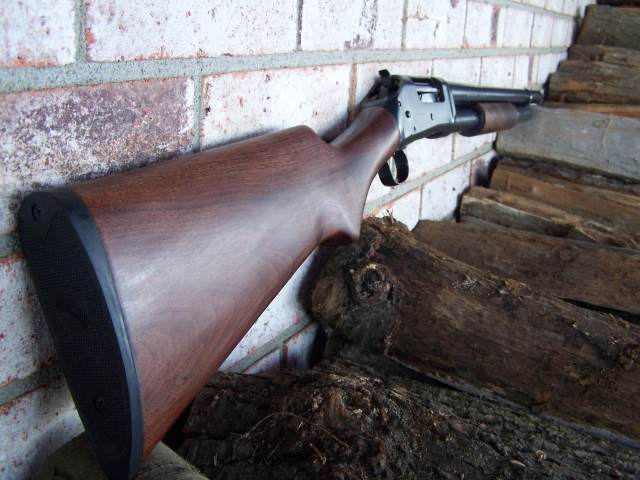

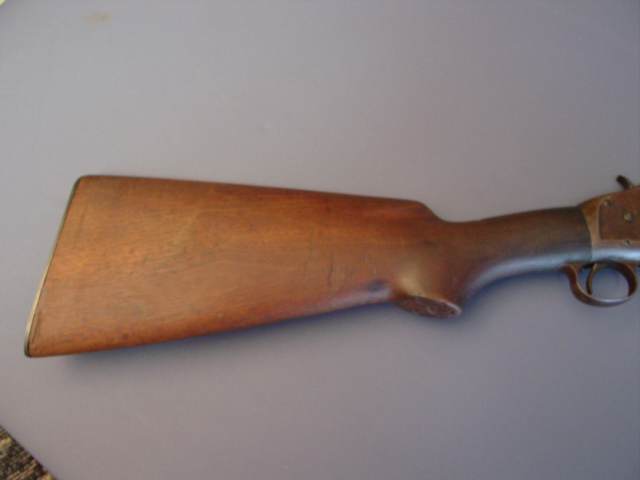

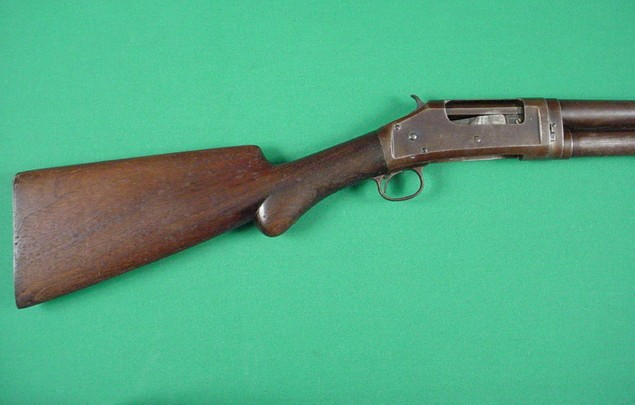

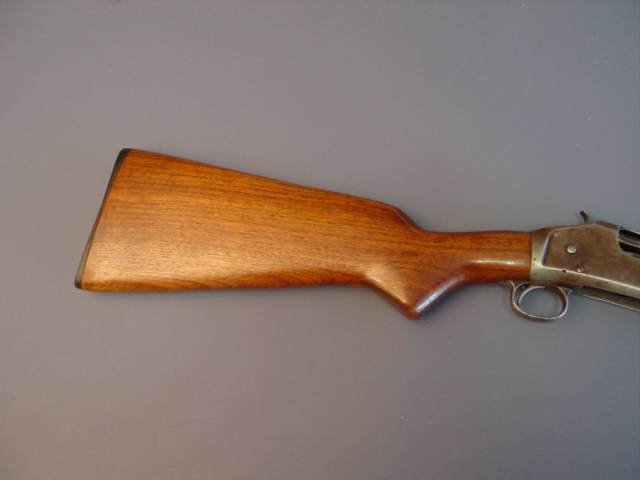

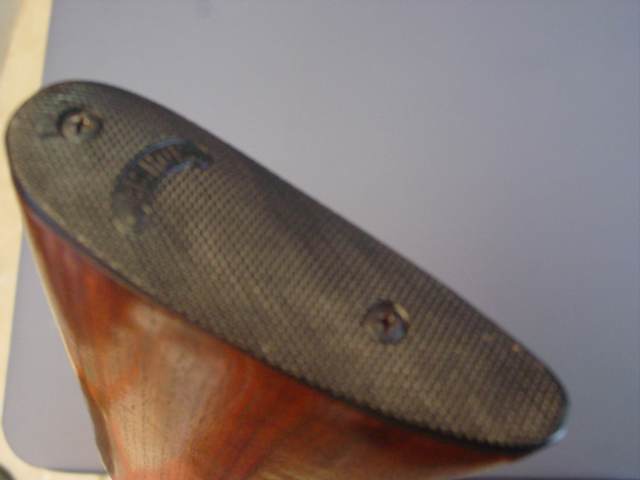

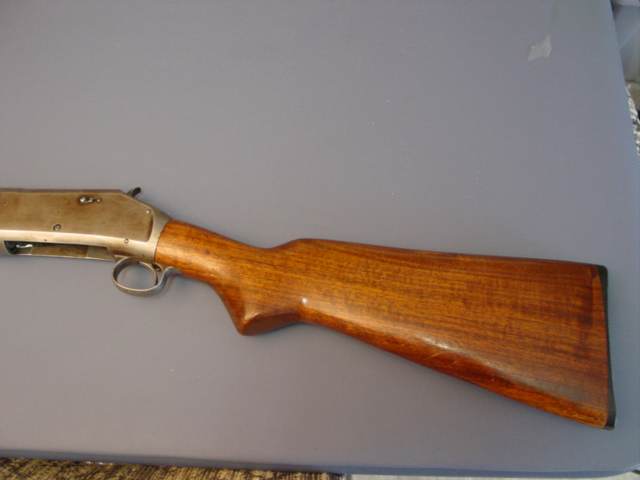

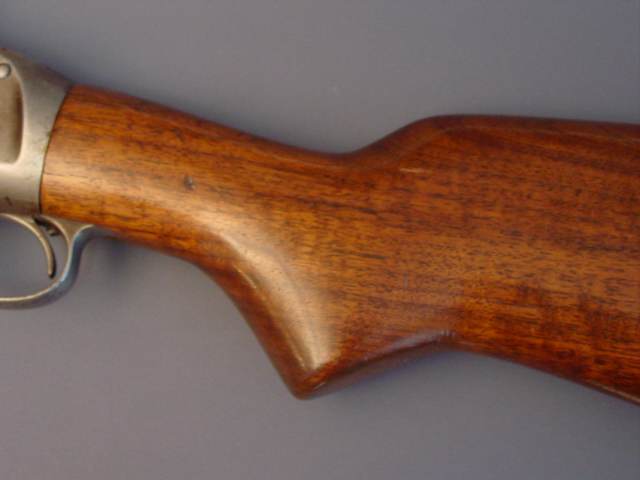

根据不同的用户需求，温彻斯特1897有不同规格的枪托提供
