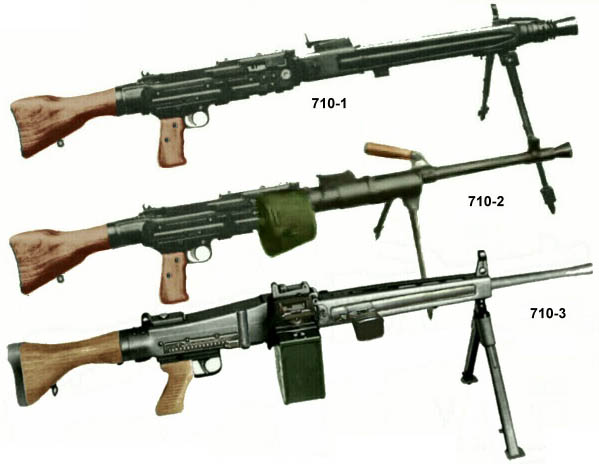

SIG710系列机枪共有三种型号：SIG710-1、SIG710-2和SIG710-3。它们在许多方面都和Stgw.57自动步枪相同，所以有时会被认为是Stgw.57的变型枪。但准确地说，SIG710系列机枪其实是SIG公司根据德国在二战结束时研制的MG45机枪改进而成的。而MG45是著名的MG42通用机枪的改进型，又称为MG42V。但它们的自动方式并不相同：MG42为枪管短后座，而MG45却采用枪机延迟后座。

SIG710-1（又称MG57-1）基本上和德国MG45完全相同，其外观特点是：长方形枪管护筒侧面有纵向开口以便能从后方取出枪管，前面有消焰器。该枪的枪管固定方式和更换枪管的方法与MG42的相类似。

SIG710-2（又称MG57-2）去掉了长方形的枪管护筒，枪管正上方装有提把，提把兼作枪管固定栓。而且枪管更换方式也不同于前者，枪管系从前方取出。

SIG710-1和710-2可发射德国6.5mm毛瑟弹、德国7.92mm弹以及7.62mm NATO枪弹。这两种机枪结构复杂，而且机加件多，不利于大量生产。

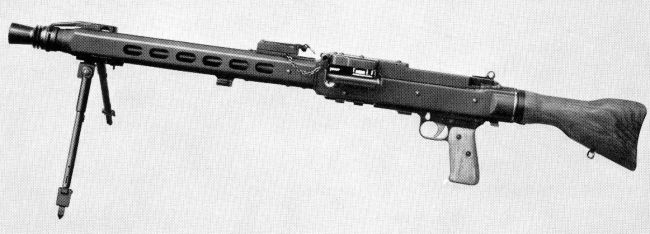

SIG710-1(/MG57-1)机枪

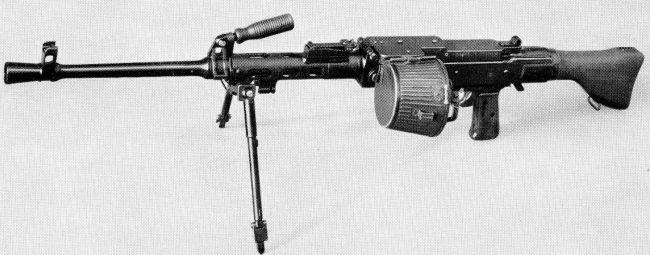

SIG710-2(/MG57-2)机枪轻机枪状态

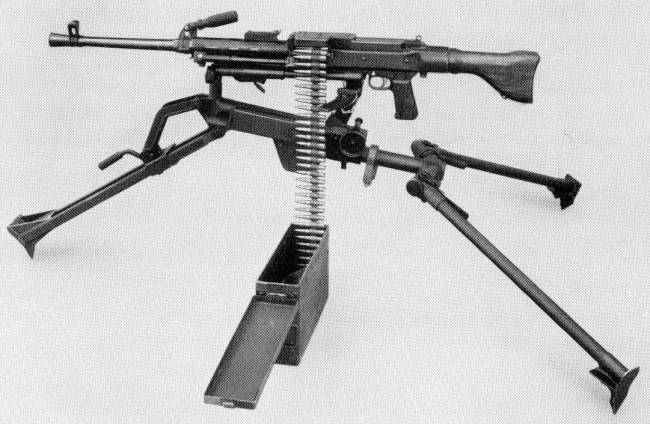

SIG710-2(/MG57-2)机枪重机枪状态

SIG710-3是该系列机枪的最新型号，与前两种型号相比，它的改动较大。首先，它只生产有7.62×51mm NATO口径；其次，它采用的冲压件较多，因此重量减轻。从外观上看，SIG710-3重新配用方形枪管护筒，但长度只有枪管长的一半左右，而且成锥状，同时在四个结合面上有加强筋。此外，该枪还有一个特点，即能够发射枪榴弹，这在一般机枪上是很罕见的。但发射枪榴弹时需用空包弹，而且弹链上每装一发空包弹后均应留出一个空链节。另外还得配用发射榴弹的专用瞄具。

SIG710-3也是一种通用机枪，它配用两脚架可作为轻机枪使用，配三脚架后则为重机枪。该枪理论射速800～950发/分。

SIG710-3机枪的枪管主要有两种：一种为普通枪管，重2kg，可装简单的消焰器或榴弹发射插座，另一种为特制的2.5kg重的枪管，其寿命为前者的两倍，也可以安装消焰器或榴弹发射插座。此外，还有一种1.9kg重的发射空包弹的枪管。这几种枪管上都装有水平的提把，更换起来非常方便。

该枪作重机枪使用时，配用带缓冲装置的L810型三脚架。L810三脚架重10.2kg，射击时的稳定性好，而且可以作射向和火线高低调节，火线高度的调节范围是300～700mm。摇架左侧可装瞄准镜或红外瞄具。行军时三脚架可以折叠。

SIG710-3除具有制造精良、坚实可靠的优点外，与德国MG42/MG3相比，它还具有重量较轻、长度较短（枪管长基本相同）、射击时的稳定性好等优点。

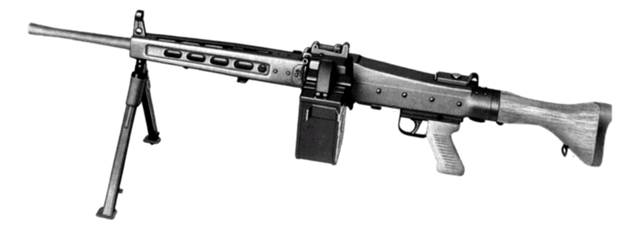

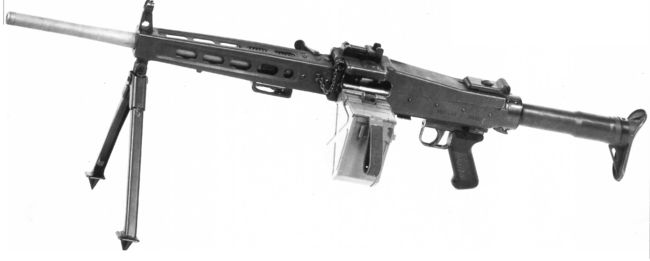

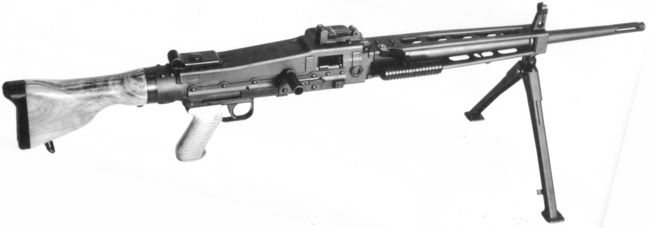

SIG710-3

枪弹击发后，高压火药气体一方面推动弹头沿枪管向前，同时还推弹壳向后，使弹壳抵压在枪机的弹底窝平面上。在火药气体压力的作用下，弹壳也要向外膨胀，紧贴弹膛内壁。通常，弹壳各个部分的硬度是不同的，硬度从瓶颈部到弹壳底部逐渐增大。弹壳的壁厚也是从前到后逐渐加大。因此在高压火药气体作用下，弹壳瓶颈部的膨胀往往会超出其弹性限度，而产生永久性变形；可是在膛压下降之后，弹壳的其余部分却能恢复原来的形状，脱离弹膛的内壁。显然，对于采用枪机后座的武器（或称自由枪机式武器）而言，上述现象的出现是非常不利的。因为在采用这种自动方式的武器中，弹壳必须在高膛压下后座，以带动整个自动机完成自动循环。假如弹壳和膛壁之间摩擦力很大，那就必然妨碍弹壳运动。在这种情况下，如果弹底间隙过大，则弹壳底部就会发生胀壳，甚至会出现弹壳横断的危险。为了减小这种摩擦力，而同时又要有足够大的压力推动枪机后座，于是在弹膛内壁开了数条纵向槽。当弹壳开始向后运动时，从弹壳口部逸出的气体进入上述槽内，借以部分地抵消作用于弹壳上的膛内压力。此时，弹壳相当于在气膜中浮动，由此还减少了弹壳和弹膛的接触面积。另一方面，由于这些纵向槽终止于弹膛的第一锥体，因此弹膛的密封性并没有受到破坏。

采用弹膛开槽的办法以后，既使得弹壳能自由向后运动，又使枪机端面所受到的作用力维持在一个较高的数值上。

一般说来，采用枪机延迟后座是为了防止弹壳在膛压过高的情况下过早地开始后退。因此除了在枪机部分采取相应的措施外，最好还应缩短枪管长度，使膛压能迅速下降，但这又会降低弹道性能。

7.62mm NATO弹的膛压约为3520kg/cm²，在弹头飞出枪口前，膛内平均有效压力大约是1575kg/cm²。而枪膛截面积为0.48cm²，所以后座力大约是750kg。由于710-3机枪的枪机重795g，因此如果不加延迟机构，则开锁速度至少是13.7m/s。显然，这个速度是相当大的，它不仅会损坏武器，而且高压气体还会伤害射手。

SIG710-3的枪机有三个主要部分： 1)带闭锁滚柱的机头；2)支撑楔铁的机体；3)机体套筒。击发瞬间，楔铁被机体推向前，使闭锁滚柱向外，卡入机匣的闭锁槽内。

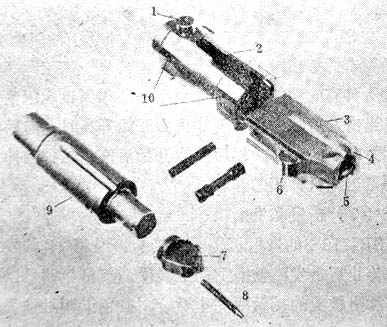

SIG710-3的枪机分解：1－枪机滚轮(带动供弹机构)，2－机体套筒，3－机头，4－枪杌推弹凸笋，5－拉壳钩，6－闭锁滚柱，7－楔铁，8－击针，9－机体；10－枪机导棱

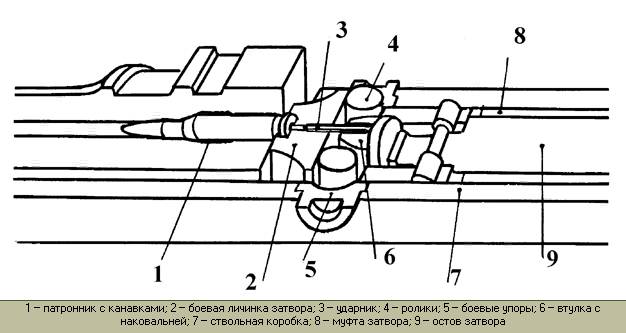

闭锁状态的枪机：1－弹膛，2－机头，3－击针，4－闭锁滚柱，5－机匣闭锁槽插件，6－楔铁，7－机匣，8－机体套筒，9－机体。

击发后，火药气体推动弹壳向后，机头开始后座。机头的运动通过滚柱传给机匣，机匣的反作用力又要使滚柱缩回机头之中。由于滚柱被向里挤，于是通过楔铁前端的斜面迫使楔铁后退，机体亦随之向后。但是它们的运动却要受到机体套筒的惯性和复进簧力的阻止。由于楔铁斜面的作用，因此机体的后座距离比机头的长，即产生一个相对于机头的加速度。当闭锁滚柱完全脱离机匣闭锁槽之后，在膛内后效期压力的作用下，整个枪机后座。

采用上述延迟机构之后，枪机的平均后座速度降低到3.2m/s左右，这就避免了过早开锁的危险。

枪机后座，压缩复进簧。当复进簧完全被压缩时，枪机撞击缓冲器，然后开始复进。由于闭锁滚柱受到机匣中导轨的制约，仍然置于机头之中，因此机头和机体是通过楔铁一起复进的。一旦枪弹完全入膛，滚柱便被挤入机匣的闭锁槽中。但此时的机体既具有动量，又受到复进簧力的推动，故继续推楔铁向前，楔铁撞击自由浮动的击针，打击底火，击发枪弹。

在SIG710-3的自动机中，套在机体上的机体套筒所起的作用是非寻常的。当枪弹底火受到击针打击时，机体已经复进到位，而机体套筒却要继续向前运动5mm。机体套筒此时所具有的动能有两个作用：1)如果出现迟发火，则可以防止枪机可能出现的反跳；2)当击发后膛内火药气体压力开始升高时（向后的压力随之增大），机头必须首先抵消机体套筒向前的动量，然后才能开始后座。这种前冲作用尽管很小，却能起到延迟枪机开锁的作用。

SIG710-3的发射机构是直接从德国MG42的发射机构发展而成的。在这种发射机构中，射击停止后击发阻铁向上的运动受到严格控制，以确保枪机(其运动是非常迅速的)下突出部和阻铁头的接触面完全贴合，避免卡断阻铁头。

阻铁控制装置的工作原理如下所述：阻铁解脱杆由扳机带动，而同时它又在自身簧力的作用下力图向前运动。扣压扳机后，阻铁尾上抬，阻铁头与枪机下突出部解脱。在解脱杆簧的作用下，解脱杆向前，其凸齿与阻铁尾卡合。刚松开扳机时， 由于阻铁尾被解脱杆凸齿顶着，故只能稍稍下落，因此阻铁依然不能立即上抬。然后，扳机向前旋转恢复原位，带动解脱杆上抬，使之进入枪机往复运动的路线上。在复进的过程中，枪机从解脱杆正上方通过。后座时(指击发枪弹之后)枪机则压倒阻铁解脱杆，使得解脱杆凸齿离开阻铁尾，阻铁尾便自由落下，阻铁头上抬而进入枪机运动的路线上。由于枪机在后座时压倒阻铁，所以当枪机再次复进时，阻铁上抬，与枪机下突出部完全卡合。

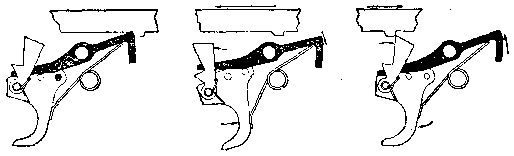

发射机构及阻铁解脱杆动作示意图

采用这种控制装置之后，可以避免枪机下突出部和阻铁的卡断。但是当枪机在前方位置装定保险时，万一阻铁解脱杆被解脱，那就会出现危险。

该枪的手动保险机的轴横穿过机匣，它能阻止阻铁头被压倒。如前所述，只要解脱杆不被推向后，阻铁头就不会上抬，所以装定手动保险前，必须先使枪待发。

SIG710-3的供弹机构与德MG42机枪的供弹机构很相似。机体套筒顶部有一滚轮，卡入拨弹杆的导槽内，拨弹杆装在受弹器盖上。当枪机往复运动时，通过滚轮带动拨弹杆绕其轴在受弹器两侧之间来回摆动。

拨弹杆前端连接有双臂杠杆，双臂杠杆的枢轴在其中心附近。当拨弹杆左右摆动时，带动双臂杠杆围绕中间轴转动，进而带动内、外拨弹齿（拨弹齿均有弹簧）。内、外拨弹齿分别置于中心枢轴的两侧，所以它们的运动方向总是相反的，即如果内拨弹齿向里运动，则外拨弹齿就向外运动，反之亦然。

当枪待发时，弹链中的第一发枪弹定位于阻弹齿上。扣压扳机后，枪机复进，机体套筒上的滚轮在拨弹杆导槽内运动。滚轮首先沿导槽的直线段运动，在此期间，枪机把枪弹推出弹链，而拨弹齿保持不动。当枪弹离开弹链后，滚轮进入导槽的曲线段，迫使拨弹杆向右运动。此时，连接在拨弹杆前端的双臂杠杆旋转，内拨弹齿向外空回，外拨弹齿则向内，由此提起弹链，并拨动弹链中的第二发弹。第一发枪弹击发瞬间，第二发弹同时为内、外拨弹齿抓住。当枪机后座时，滚轮一开始仍然在拨弹杆导槽的曲线段中运动， 由此带动拨弹杆横向移动，不过此时的方向是向左。于是，内拨弹齿向内，将第二发弹拨至阻弹齿处，而外拨弹齿则向外(左)空回，准备抓住第三发枪弹。

这种双程输弹、单程进弹的供弹机构的特点是结构简单、动作平稳。特别是在枪机加速度和减速度明显减小，致使作用于拨弹齿和弹链上的力也随之减小的情况下，能确保供弹动作连续平稳。由于机体套筒滚轮没有弹簧，所以在关闭受弹器盖之前，必须使枪待发，以便将滚轮和拨弹杆导槽对正。这就是说，当该枪在行军状态时，如果枪上装有弹链，则无论如何也不能使枪机在前方位置，否则在使枪待发的过程中会损坏供弹机构。

SIG710-3供弹机构还有两个特点：一是带动供弹机构动作的能量储备比较大，在特种条件下动作可靠，二是比较实用，既能使用美国M13型可散弹链，也能用西德的不散弹链，但需要更换压弹板和导弹板，整个更换动作所需的时间不到一分钟。

该枪的枪管更换方法比较好。按压枪管护筒右侧的固定栓，手提提把，向上向后拉出枪管。不仅可以单手操作，而且更换枪管所用的时间也比一般机枪短得多。枪管提把绝热良好，所以即便枪管灼热，也仍然可以迅速卸下进行更换。

准星为刀形，装在准星护圈内，护圈与准星整个地装入枪管护筒的燕尾槽中。该枪采用弧形表尺，表尺刻度从100m到2000m，以100m为增量。由于准星是装在枪管护筒上的，所以归零校正比较困难，高低归零校正必须更换准星。由此看来，准星装于枪管上，战场使用比较方便，但更换枪管困难，而准星装在枪管护筒上，虽然更换枪管方便，但归零校正却困难。

分解步骤：

1. 使枪机闭锁，打开受弹器盖；

2. 按压枪托连接部下方的两个卡笋的前端，并转动枪托，向后拉出枪托，缓冲器、复进簧、复进簧导杆及套管也一起卸下；

3. 将机柄向后拉，分解出枪机；

4. 拔出扳机座固定销，卸下发射机座；

5. 压下枪管固定栓，取出枪管。

不完全分解至此结束。若需进一步分解枪机，则只须把枪机中的两根连接销推出。闭锁滚柱是由一个刚度很小的钢丝弹簧支撑的，用手指便可卸下。受弹器盖通过一扁头销与机匣相连接，当该销变形或需要校准受弹器盖的位置时，可拔出该销。供弹机构的分解步骤是：一边转动压弹板销轴，一边向前推，卸下销轴，取出压弹板；压下拨弹杆枢轴端的片簧，取出拨弹杆；最后卸下拨弹齿。

结合则按相反的程序进行。
