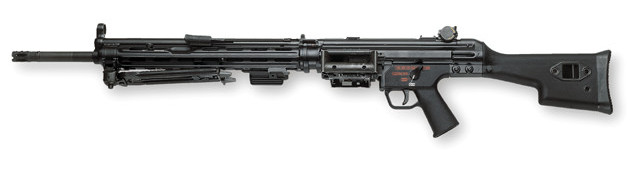

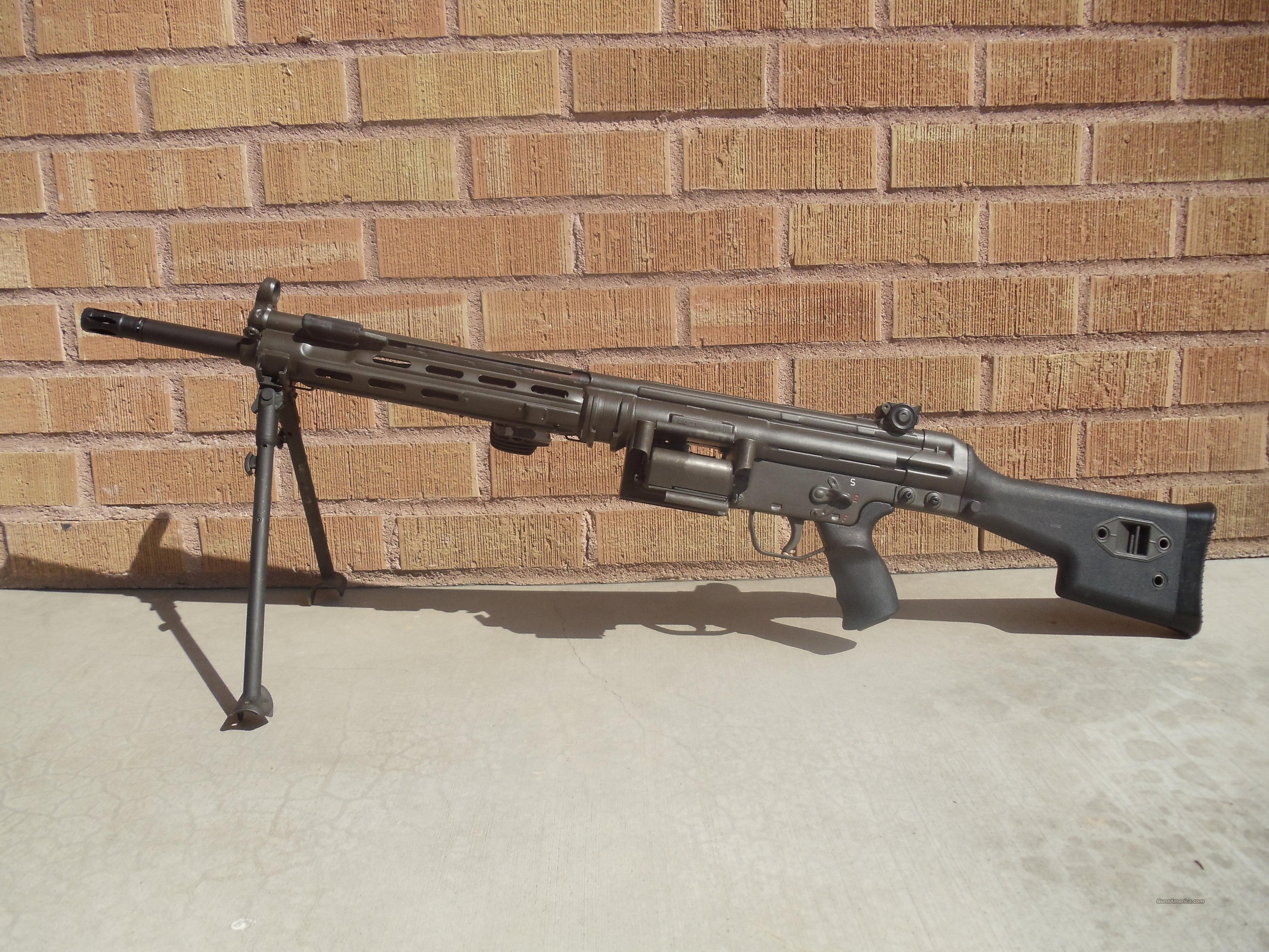

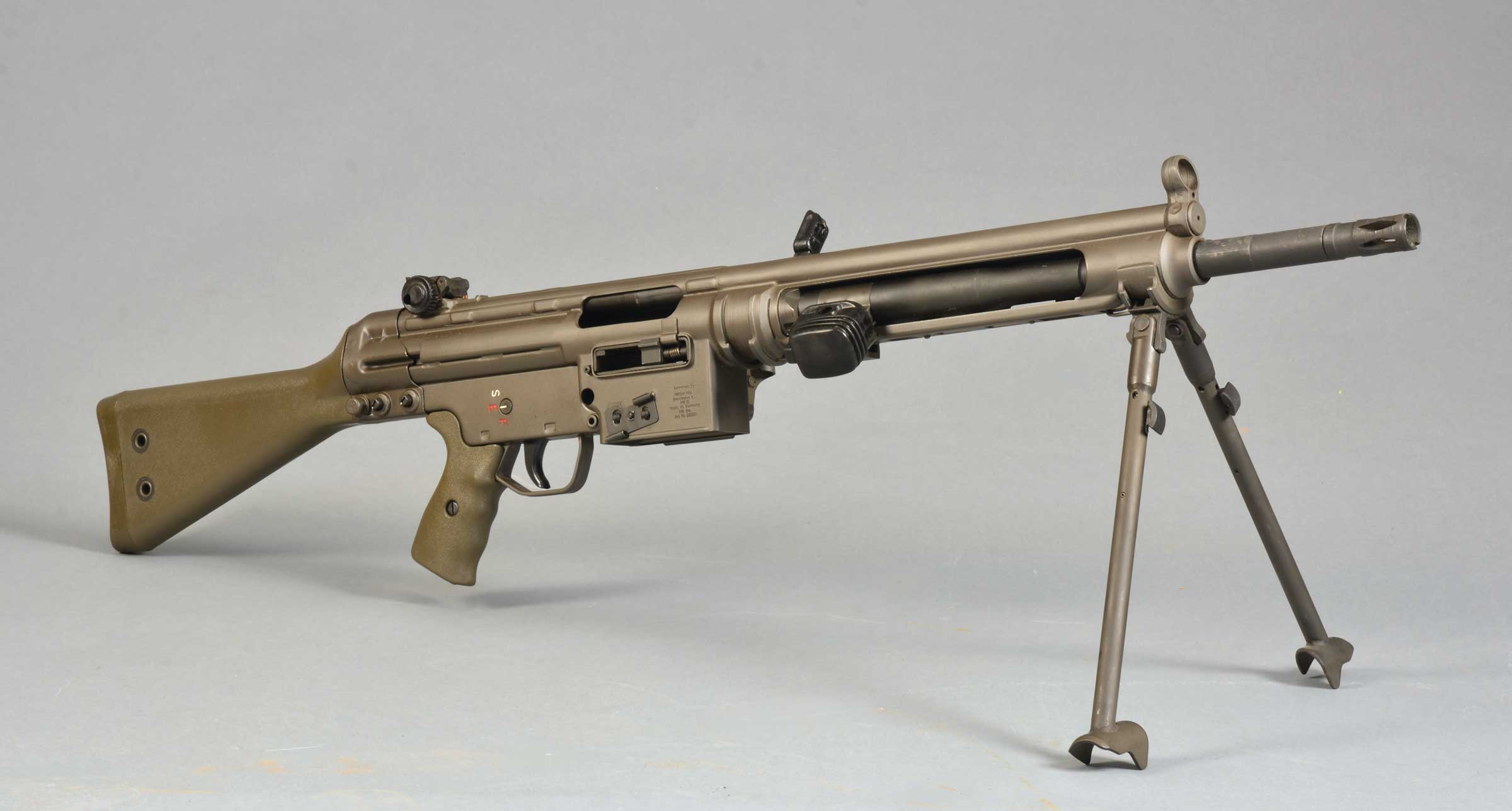

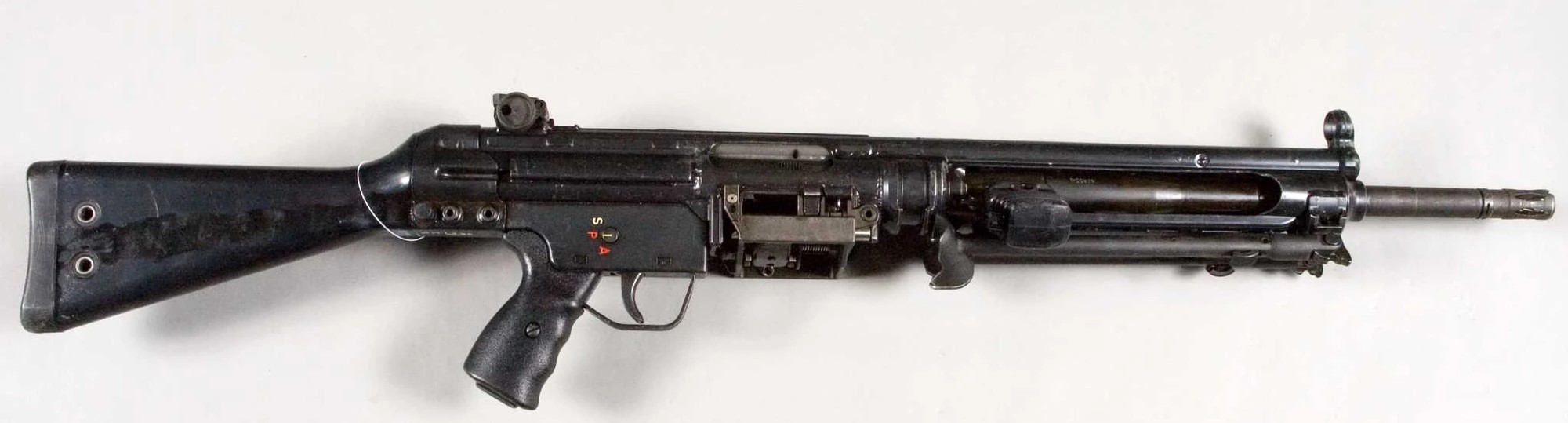

HK21是G3步枪的机枪型号，其自动方式、闭锁方式都和G3步枪相同，而且48%的零件可与G3的互换。

在1961年，当时HK公司正在按照德国国防军的第一批采购合同生产和交付G3步枪，公司高层决定自行研制一种在使用上与G3步枪接近的通用机枪并尝试推销给德国国防军，但德国国防军已经选择了同口径的MG1机枪（后改进为MG3），对HK的新机枪并没有采购意愿。因此HK21便主打外销，其外国用户包括希腊、葡萄牙、墨西哥、瑞典等多个国家，而三角洲突击队创始人查理-贝克韦斯在其自传中也提到过参与营救驻伊朗大使馆人质的“鹰爪行动”中的三角洲队员有装备HK21。而在德国本土，但除了个别单位少量购买外，德国国内装备不多。后来有一种改进了供弹机的HK21A1。大概在1981年开始，HK公司将出口的产品型号都加为E为后缀，因此出口的HK21A1都改称为HK21E。在2000年代初期，HK逐渐停产滚柱式枪机的机枪，HK21/HK23系列则被MG4和MG5系列所取代。

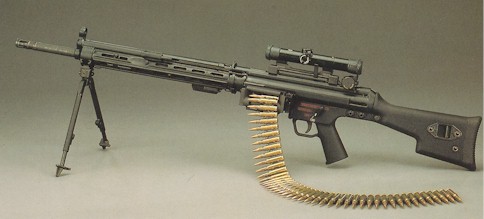

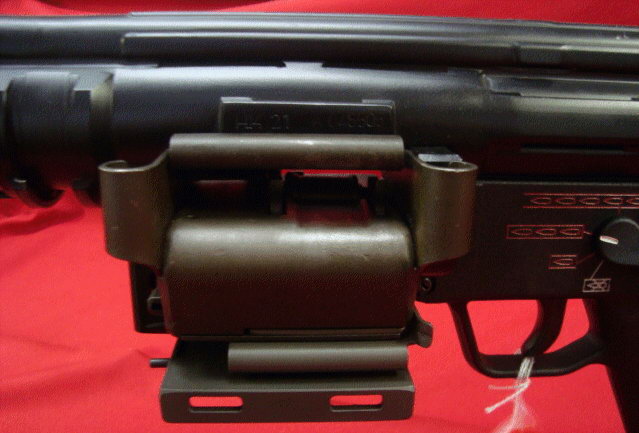

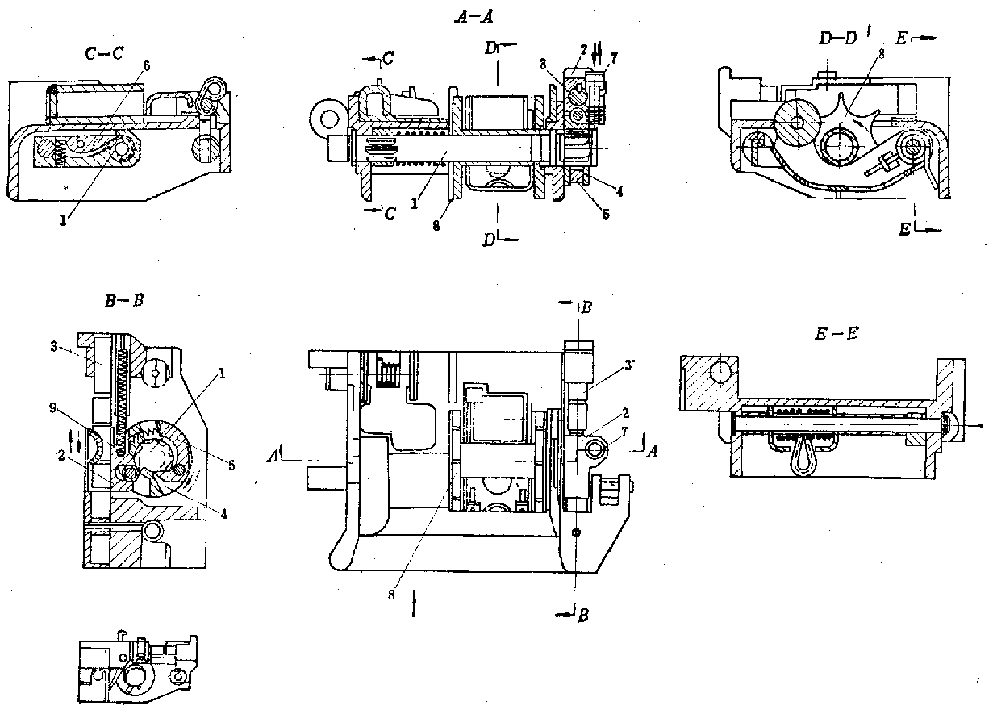

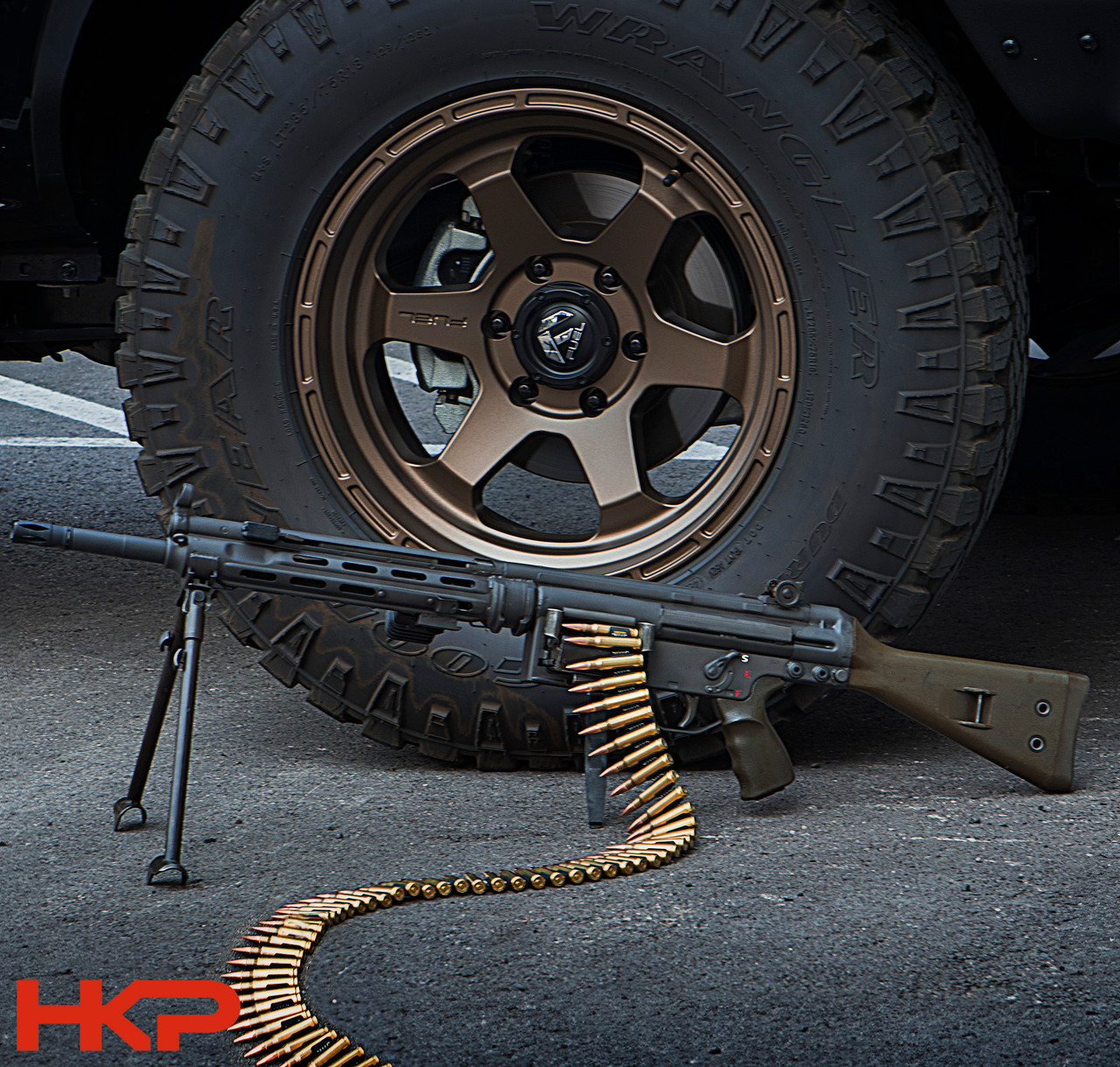

HK21系列可半自动、全自动射击，该枪采用闭膛待击。由于主要是出口，因此通常采用可散弹链供弹。但必要时，可提供使用德国的不可散弹链的改装。HK21采用的是单程输弹、单程进弹的弹链供弹机构，其供弹过程如下：

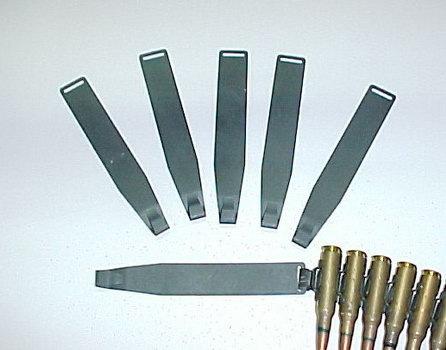

将可散弹链的导片从左至右推入导弹板中，直至首发弹为阻弹齿限定。由于枪机是在弹链上方作往复运动，所以在把弹链导片插入受弹器之前，必须使弹链开口朝上。这一点与MG3或英国的L7A2机枪都不相同，后两种机枪的枪机都在弹链下方运动，因此弹链开口应朝下。然后，将机柄后拉到位并松开，枪弹随之被推入弹膛。

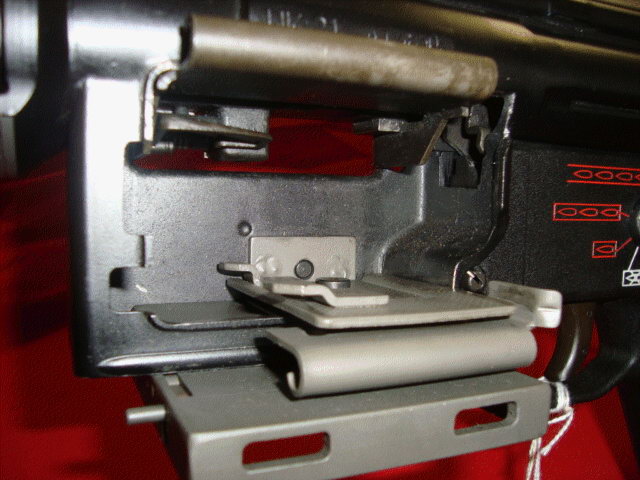

曾有资料中提到，如果弹链上没有导片，先使枪待发，将机柄后拉到位并卡入机柄导槽后端的环槽中，再按压受弹器卡笋，把受弹器向左拉出，再把弹链中的首发弹置放于输弹链轮上。但事实上这样做是不行的，因为受弹器向左拉出就会整个拆下来。

机体底部有一曲线槽，与供弹机构电的导桂扣合。击发后，当枪机后座时，导柱便带动两个链轮转动，使次一发弹置于枪机的运动路线上，而将容纳前发弹的空弹链推出枪外。枪机复进时，导柱被推向左侧。此时链轮只能向右转，除非用前面所述的手动卡笋使其解脱。

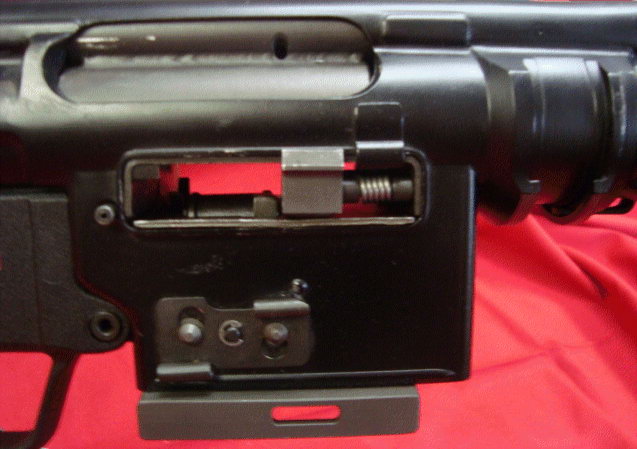

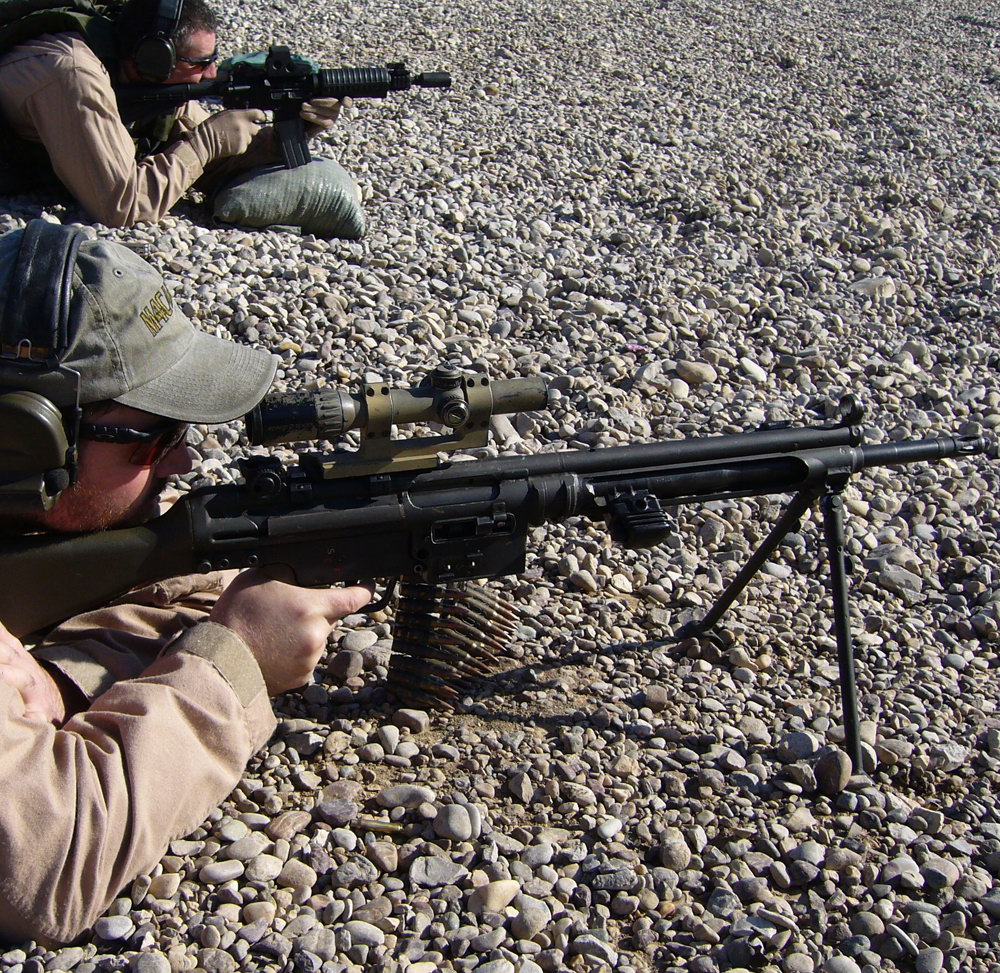

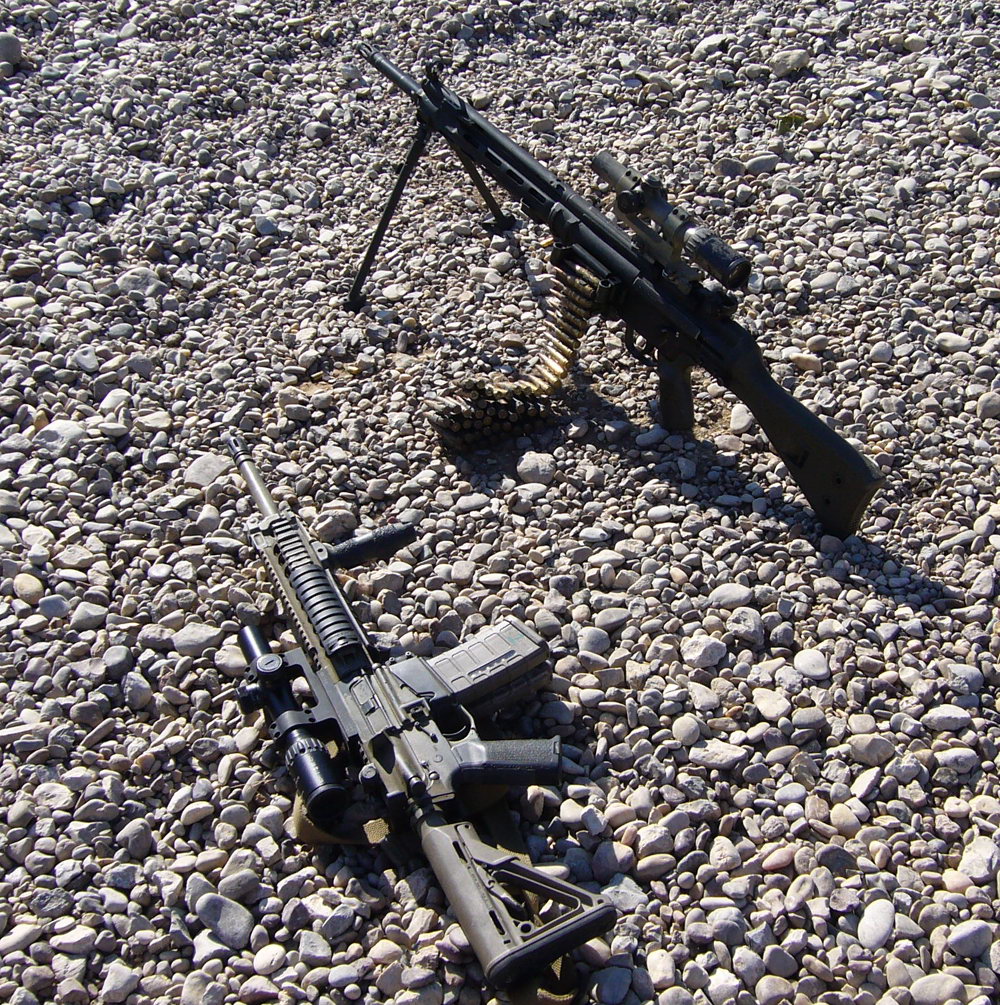

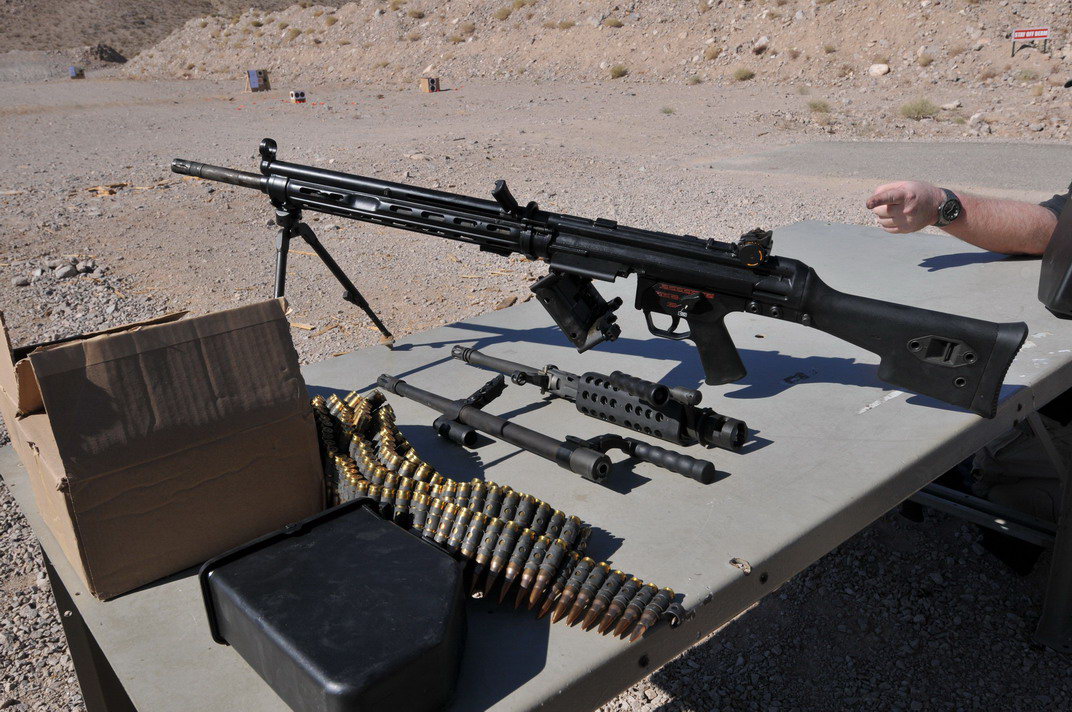

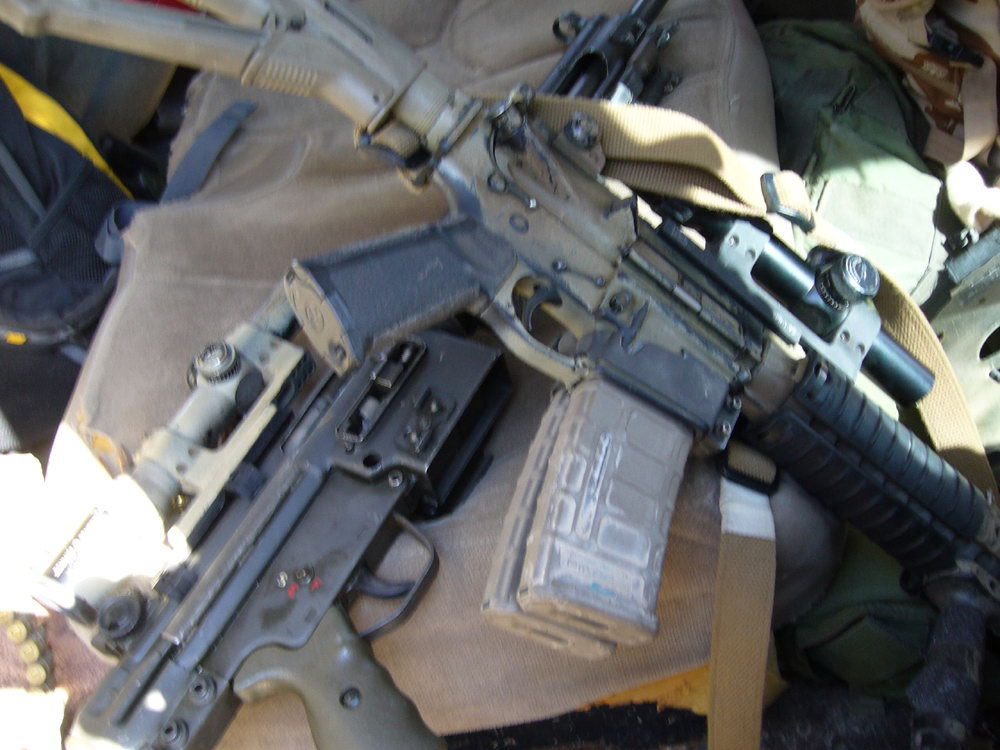

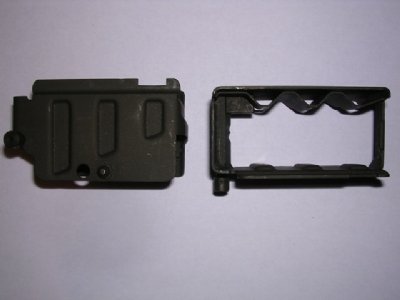

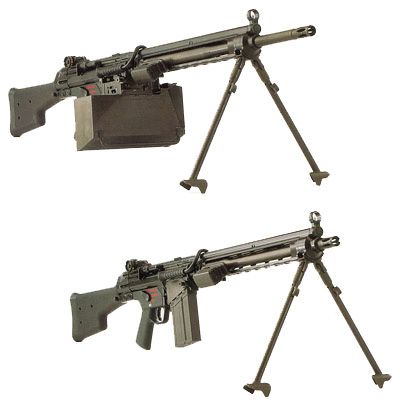

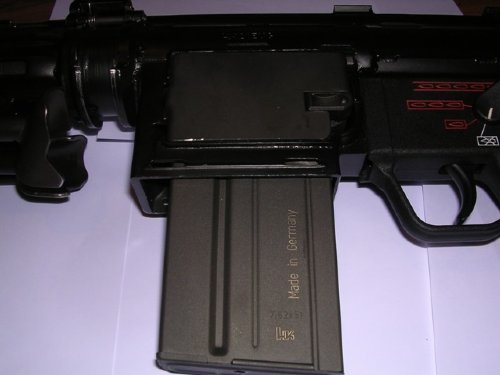

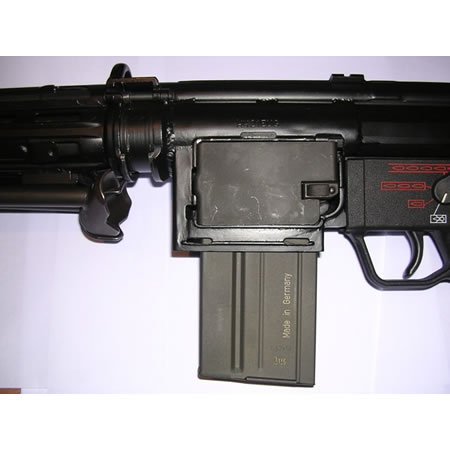

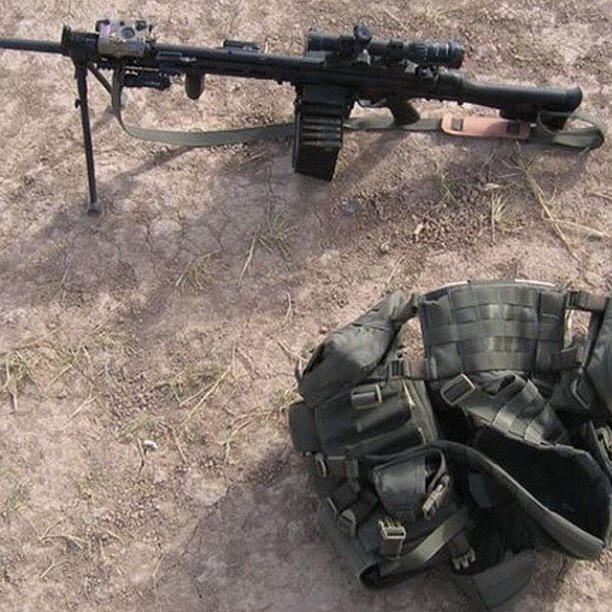

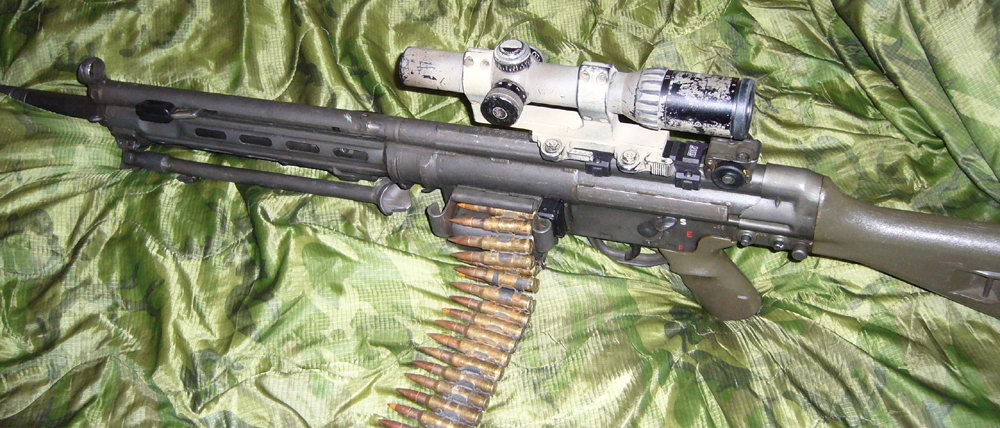

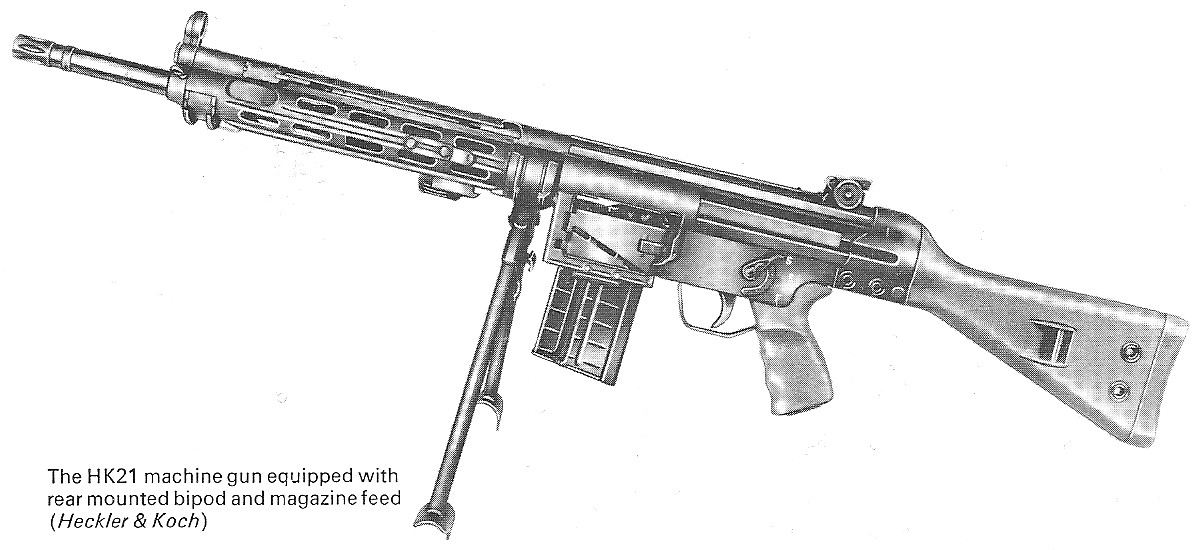

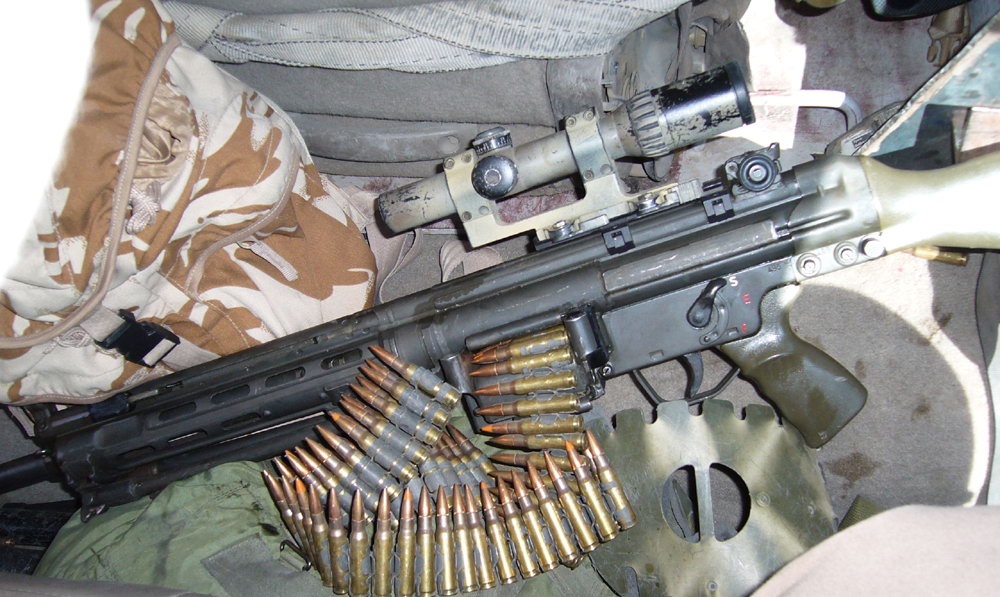

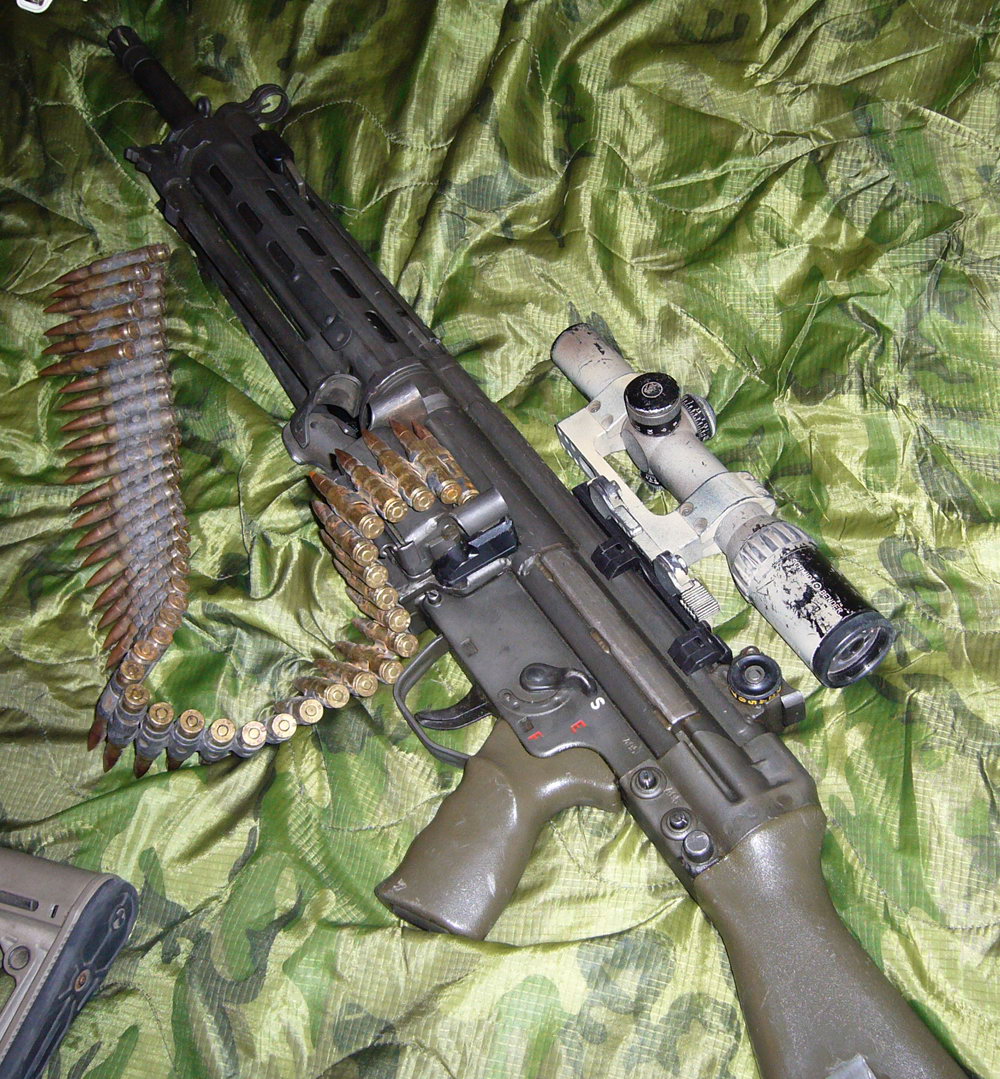

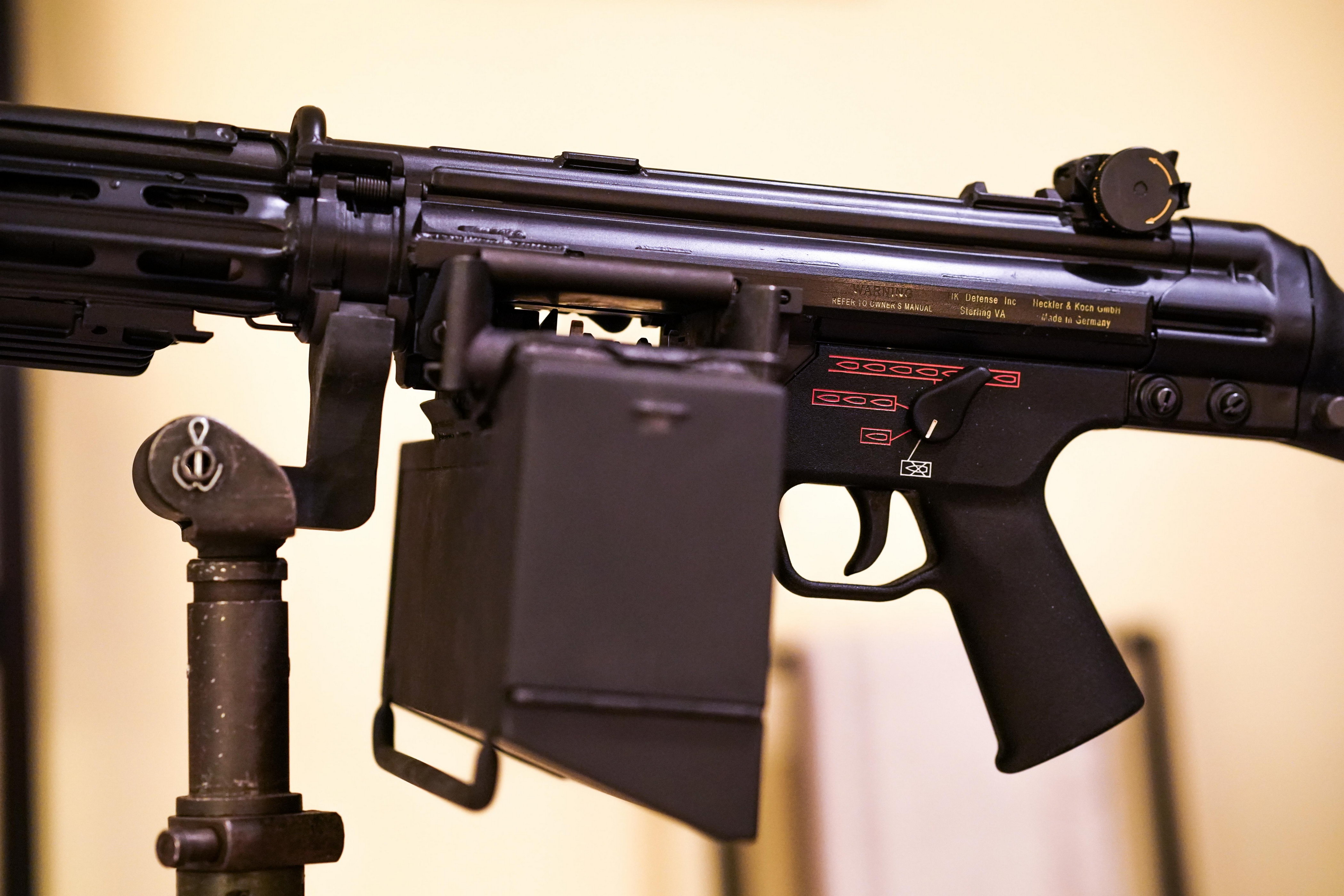

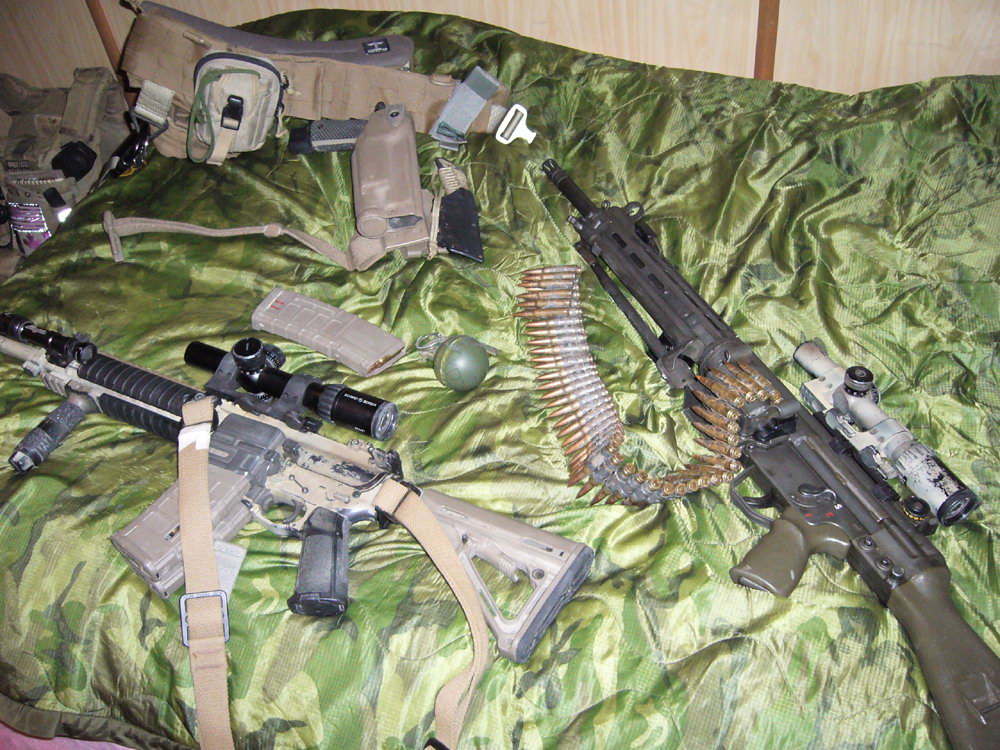

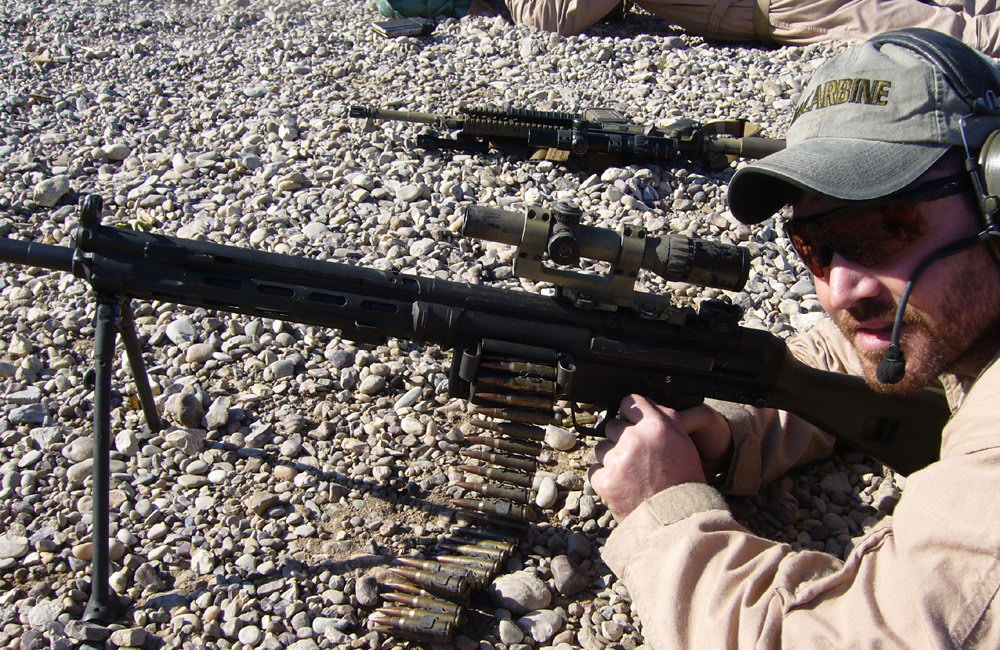

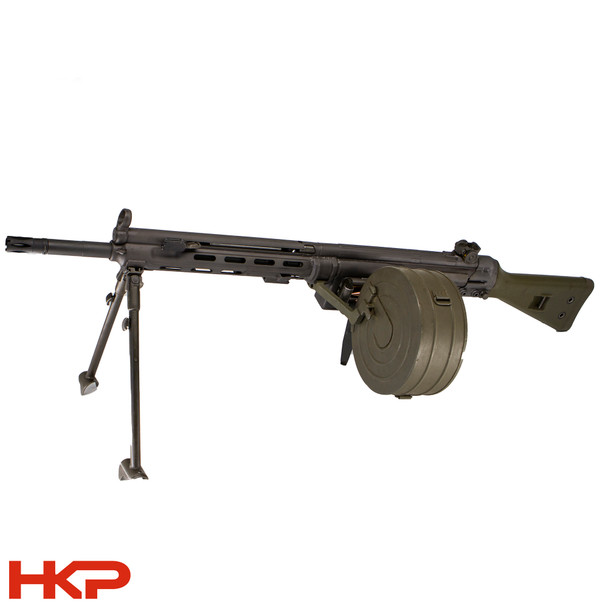

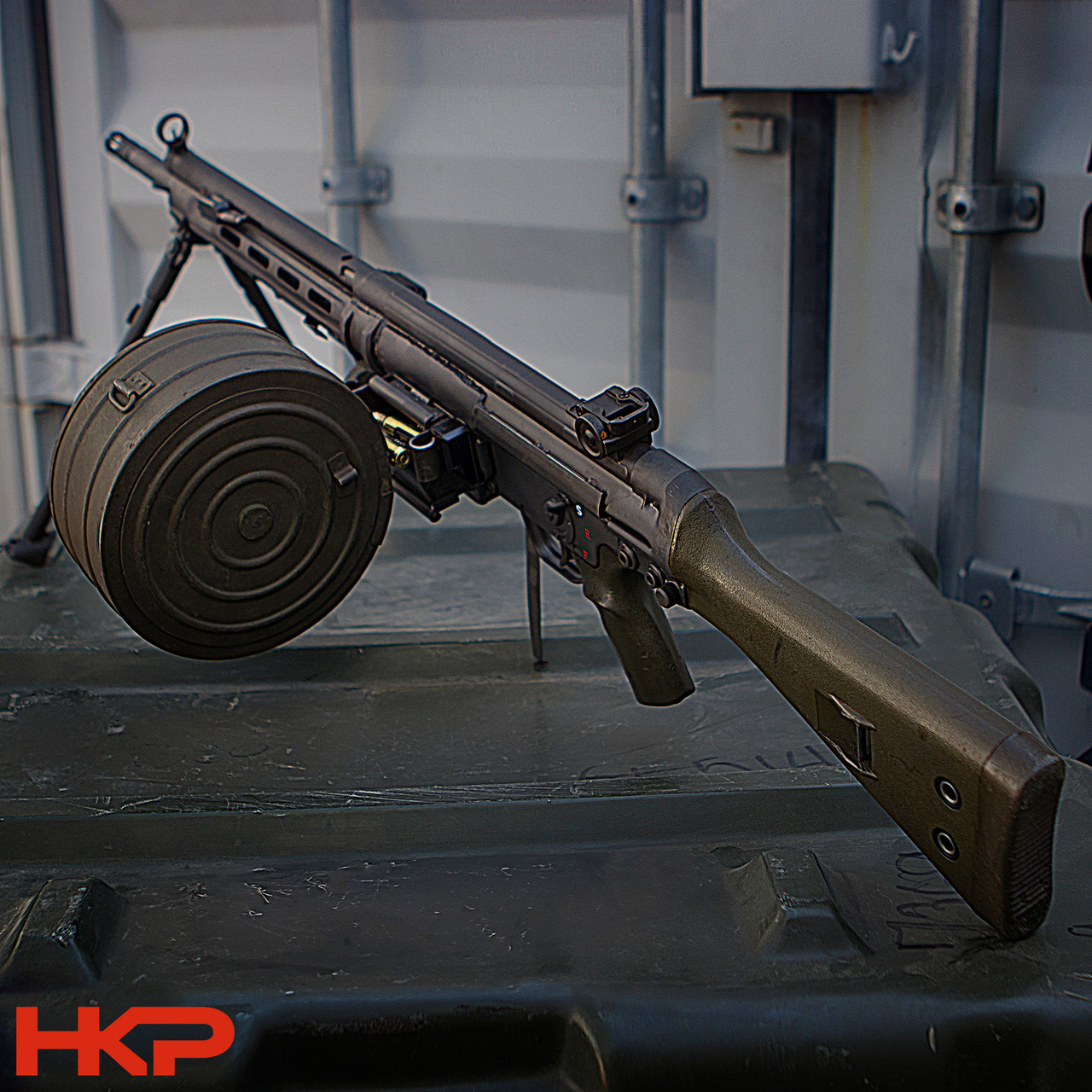

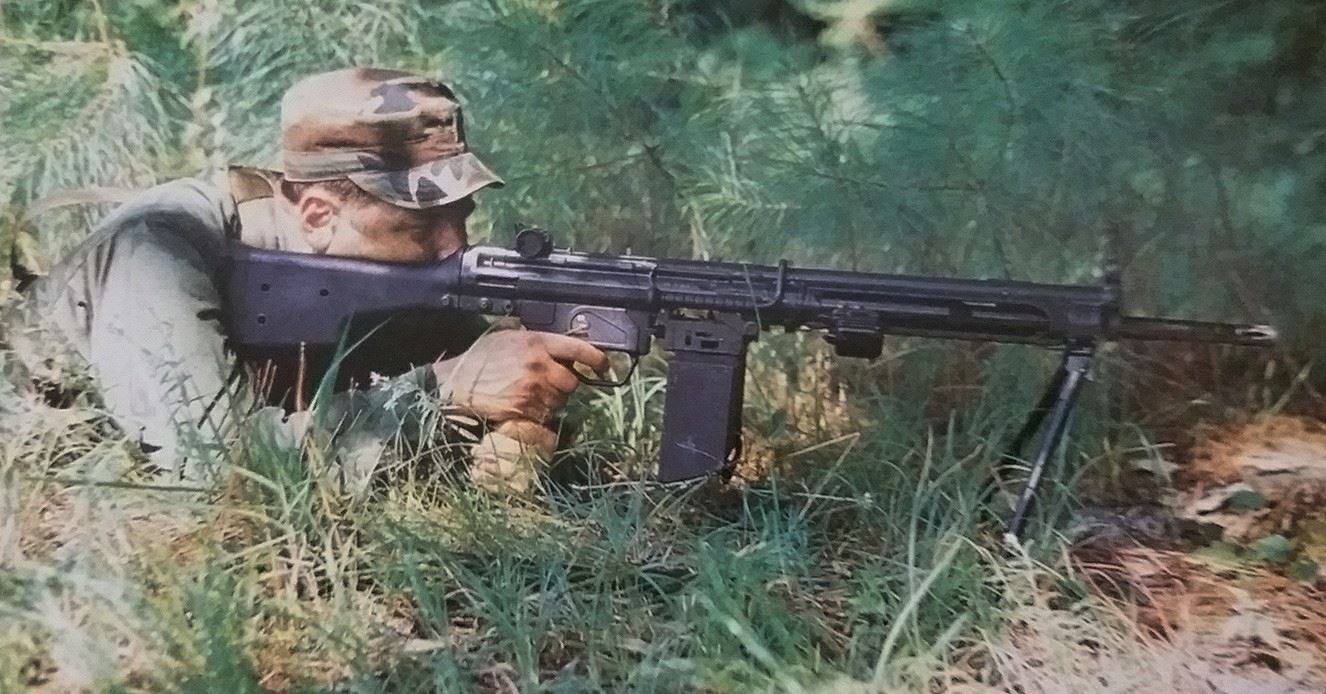

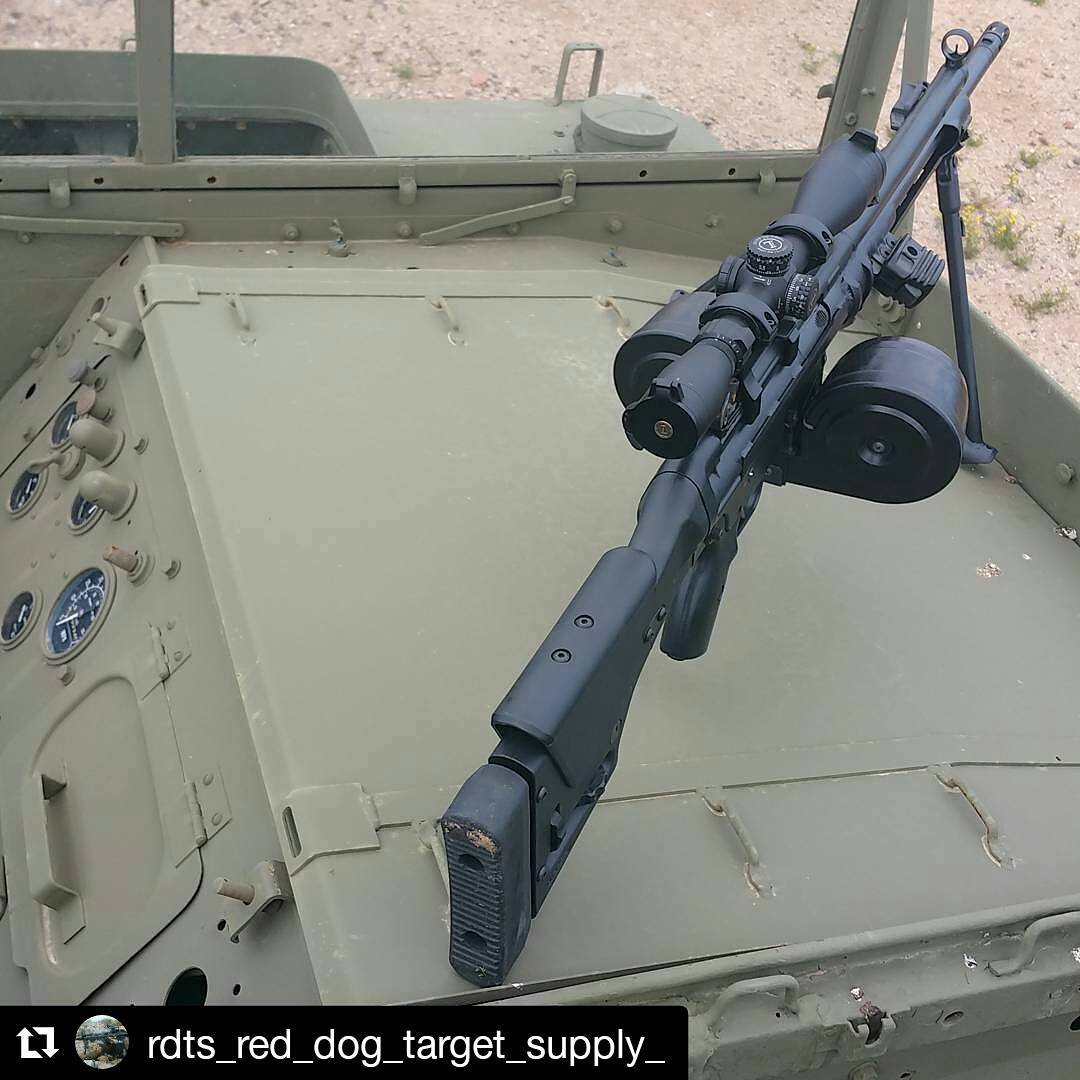

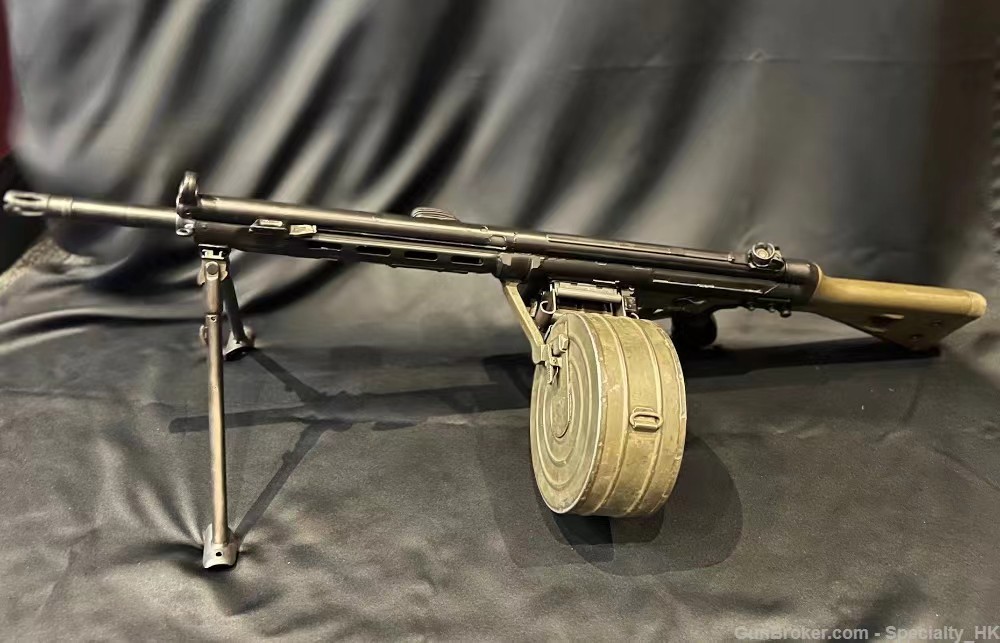

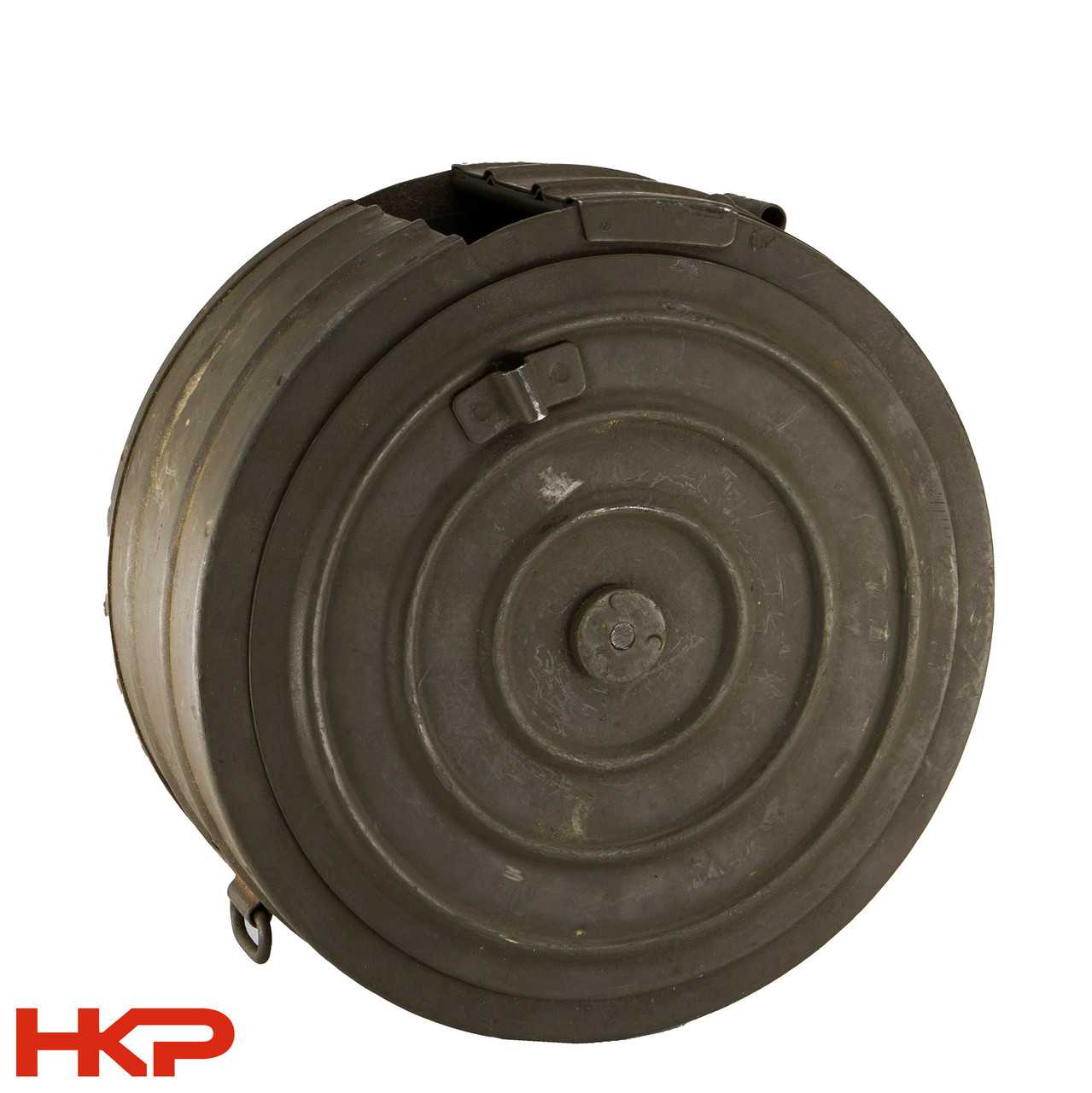

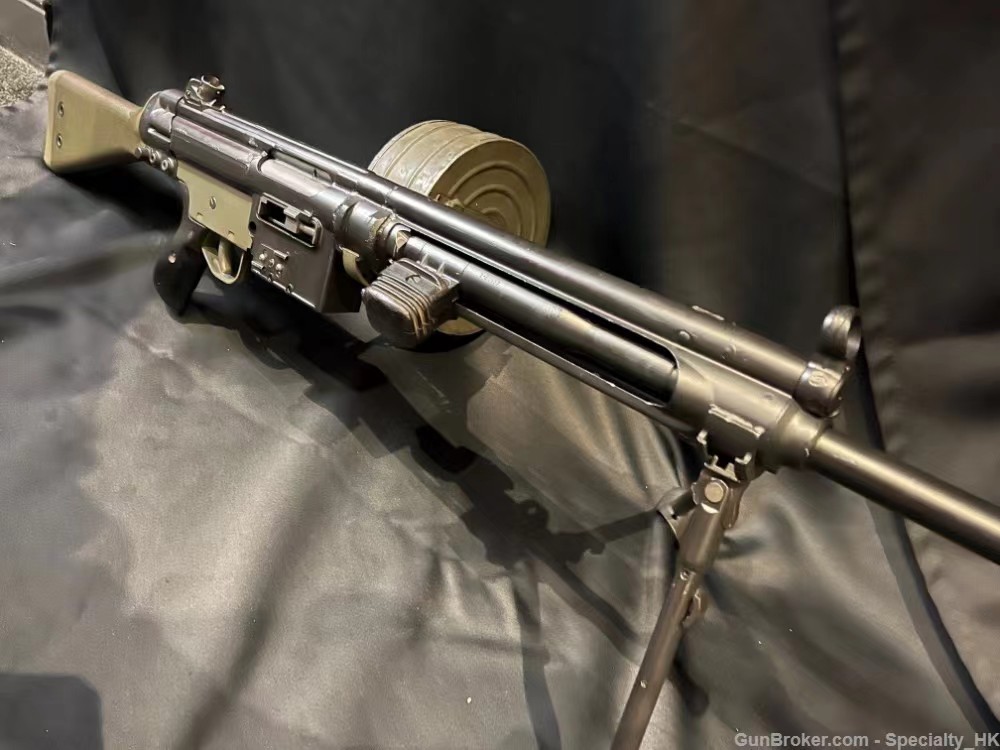

另外，如果把HK21的供弹机拆卸下来，然后装上弹匣座，还可配用G3步枪或HK11轻机枪所使用的弹匣或弹鼓。比如G3步枪的20发弹匣，或HK公司研制的80发双弹鼓和50发单弹鼓。比如三角洲突击队所装备的HK21就被发现同时有弹链供弹和弹匣供弹两种状态，三角洲队员经常把HK21配上低倍瞄准镜作为通用支援武器使用：既可以使用单发功能当作狙击手的精确支援武器，也可以使用全自动提供火力压制。以HK21的精度虽然比不上正式的狙击武器，但也不会太糟糕，而且7.62mm NATO弹在有效射程和毁伤能力方面也比卡宾枪发射的5.56mm NATO要强。

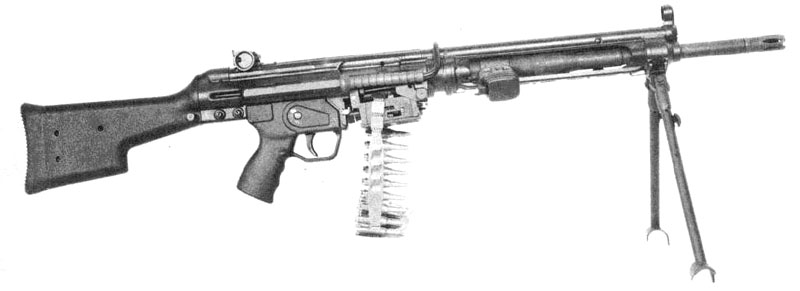

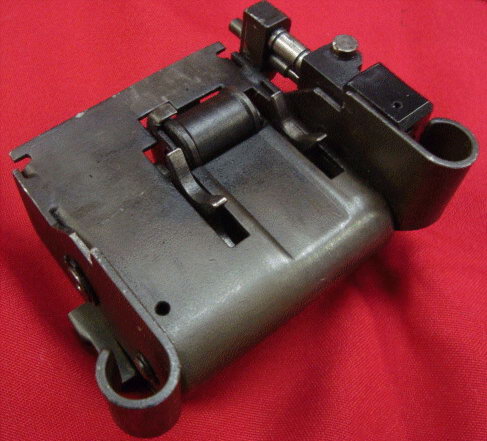

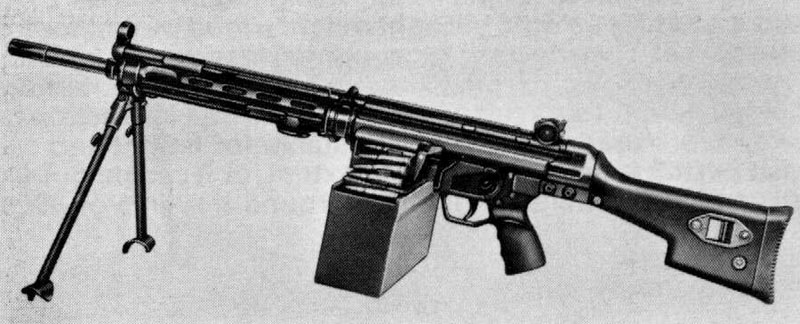

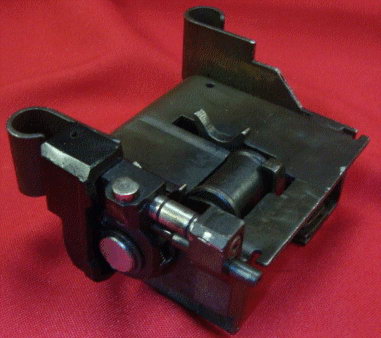

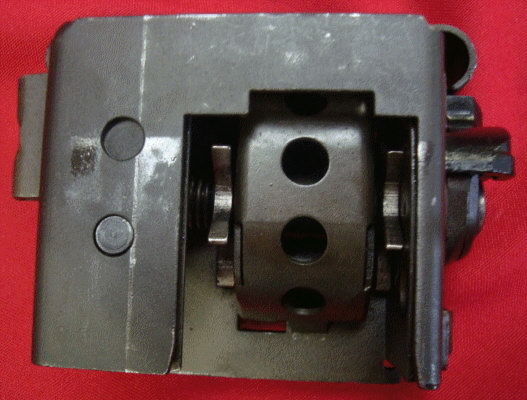

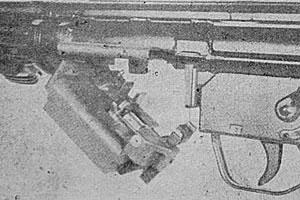

HK21A1改进的最大特点是折叠的供弹机，这种新的供弹机构装取弹链均很容易，而且排除故障也比较方便。这种供弹机的受弹器盖是向下打开的，而其他链式供弹机枪（如M60、PKM、MAG等）则一般是向上打开受弹器盖。HK21A1供弹机的工作方式如下图所示：

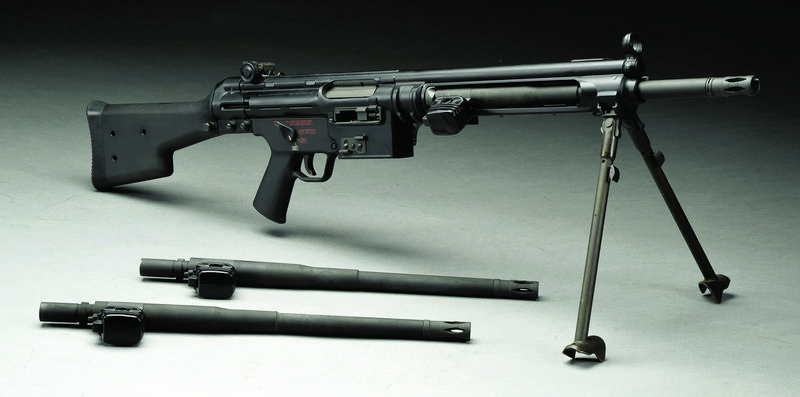

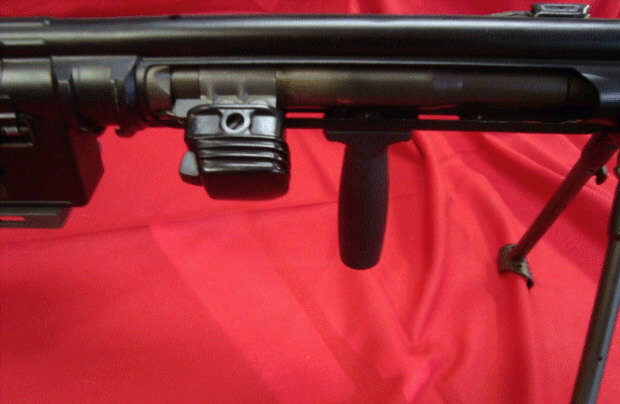

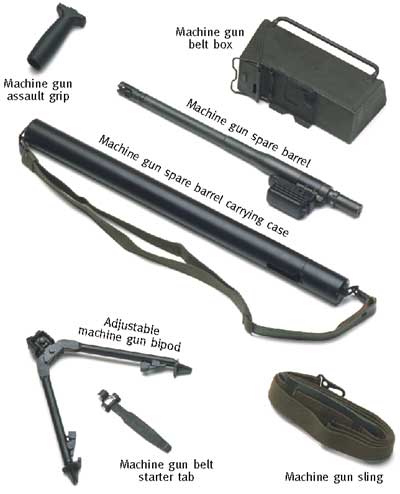

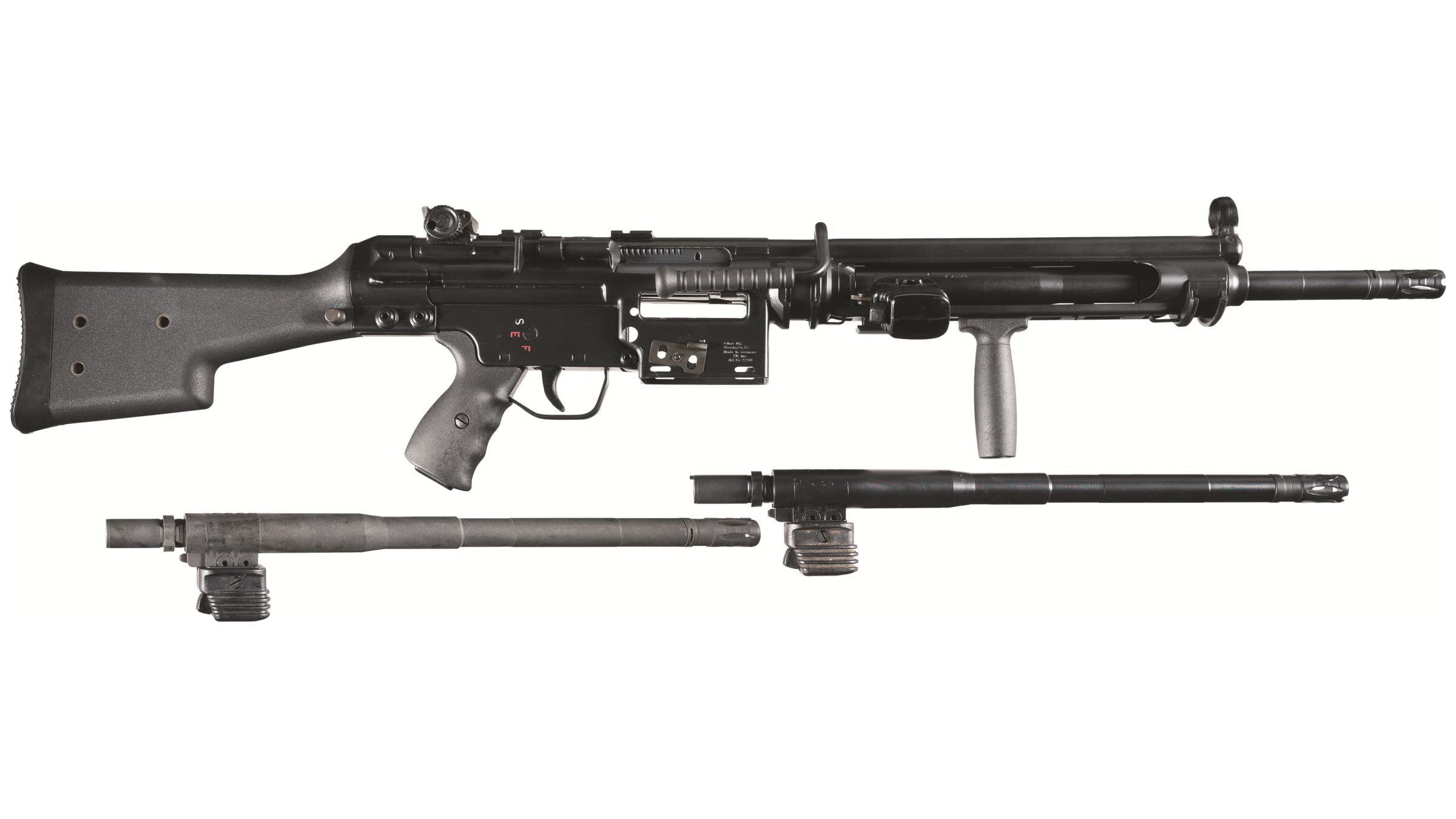

HK21系列的枪管都可以迅速更换，而且不需要戴石棉手套。枪管护筒的右侧有一个类似于MG42的长形开槽，用于拆卸和安装枪管。在枪管右侧尾部有一个握持枪管用的塑料把手，在把手的后部有一个枪管锁定按钮，按下这个按钮便可把枪管向前移，退出机匣，然后就可向后抽出。

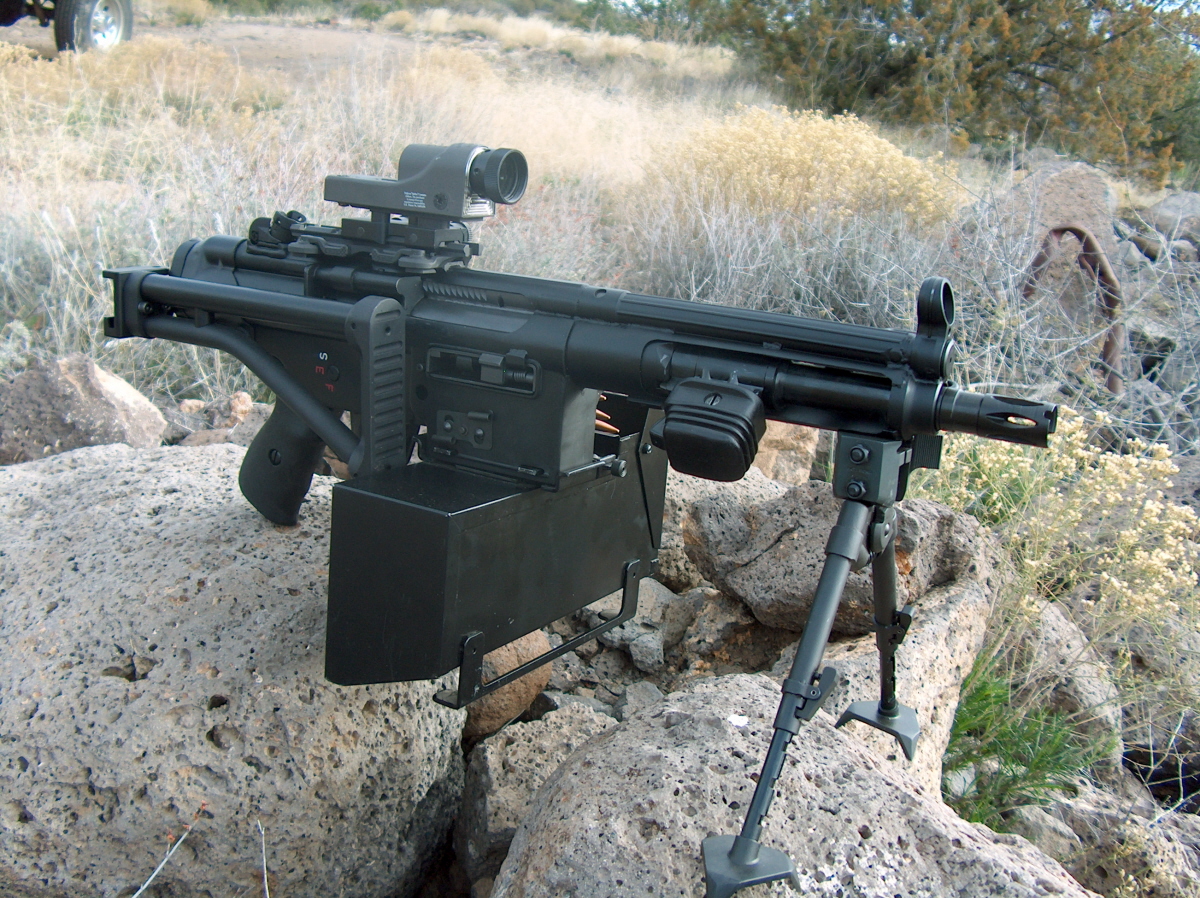

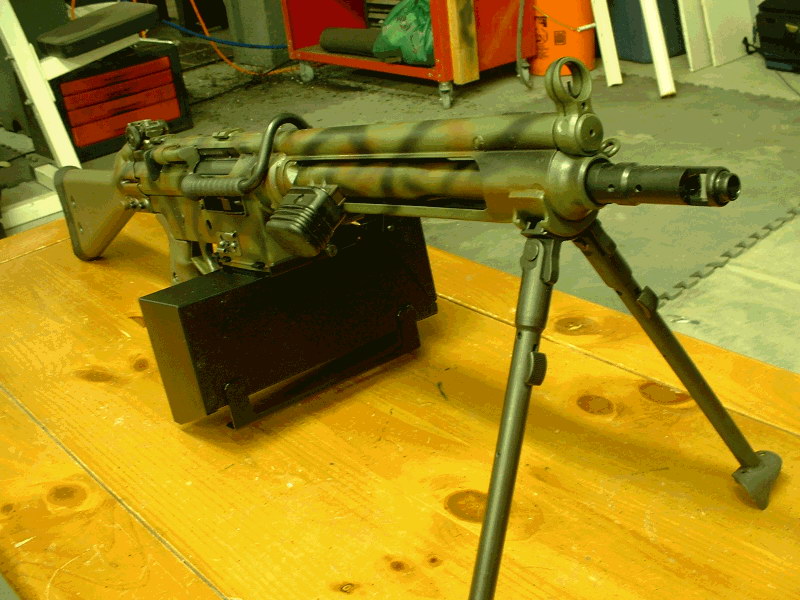

除装有两脚架之外，该枪同样可配用三脚架当作重机枪使用，另外还可用作车载机枪。轻型两脚架有两个安装位置：一是直接装于供弹机前方（枪管护筒后端），这样可以增大方向射界，但会让连发时较难控制；另一种方法是将两脚架安装在枪管护筒的前端，它的优点是可以提高连发射击的精度，但缩小了方向射界。

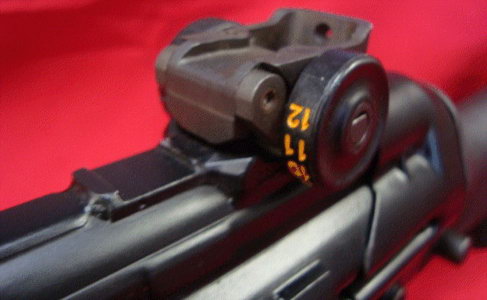

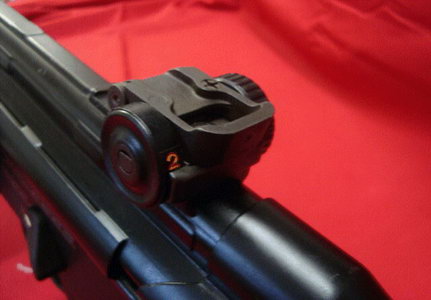

HK21系列的机械瞄具为弧形表尺、觇孔式照门，表尺分划为200～1200米，每100米转动一齿，有风偏修正归零校正功能。而柱形准星可作高低校正。

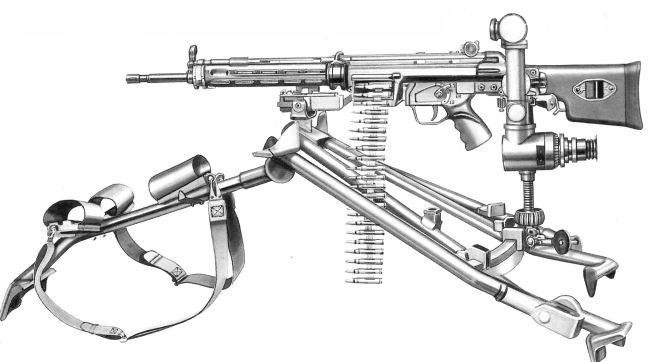

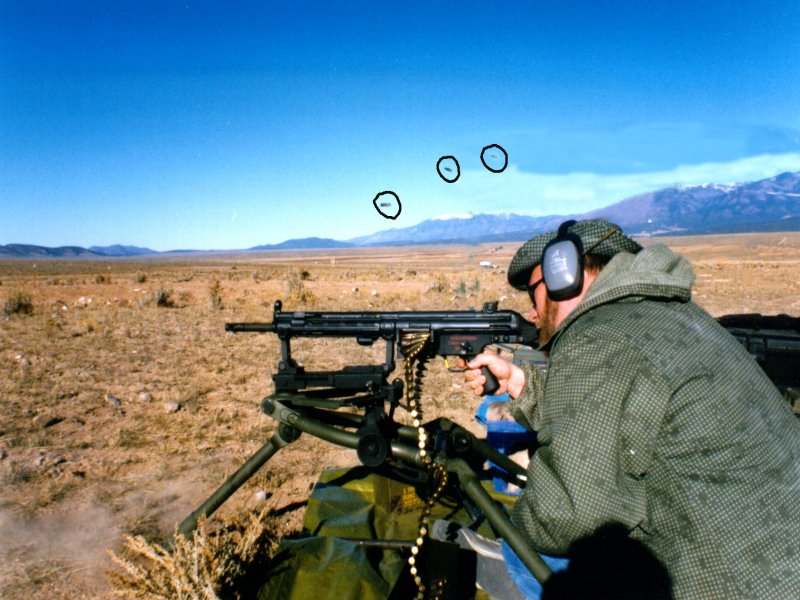

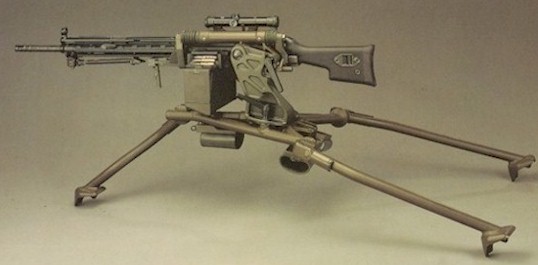

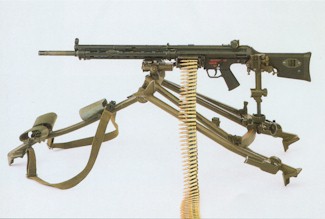

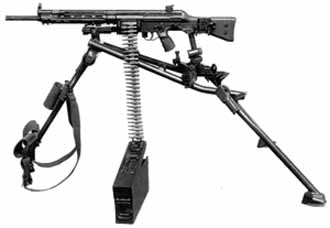

1100型三脚架是一种弹簧缓冲式三脚架，可以折叠，行军时一人可背在肩上。其火线高能在350毫米至750毫米之间调整，因此可架设在低矮的掩体内射击，也可以在没有掩体可利用的地方实施射击。由于枪比较低，所以目标小，而且能避免枪在射击时发生翻倒。将后面两条架腿折叠起来后，还可以在空间狭小的掩体中使用。两条后架腿之间有43°的方向弧形板，机枪的后部通过高低机支柱连接于方向弧形板上，高低射界为14°。必要时，可迅速将高低机支柱与方向弧形板解脱，枪的水平射界即可达360°。高低机支柱上装有潜望镜式的瞄准镜，因此射手可以在不暴露自己的情况下进行瞄准射击。用这种瞄准镜，还可在方向弧形板止销间进行水平射击，或实施纵深射击。 1100型三脚架折叠起来后的长、宽、高分别为770、570和230毫米，重量为9.2公斤。

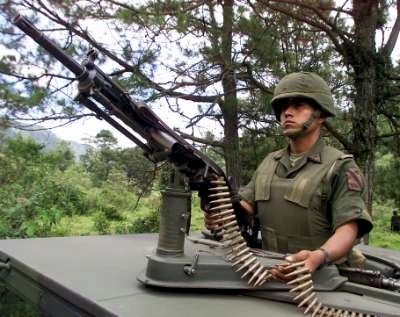

2400型圆柱枪架主要是在轻型车辆上使用。采用弹簧平衡的结构安排，将枪托取下，换以机匣后盖，枪即可迅速实施平射、高射或俯射。高低射界为－15°～＋75°，水平射界随车辆类型的不同而改变。例如对吉普车或越野车而言，行进间射击左右两侧的水平射界各为90°，车停下来后，射手可离开座位，枪架此时能360°回转。 2400型圆柱枪架还可用于固定防空系统。

2700型高射/地面枪架主要用于装甲车，安装在车顶的舱口上，水平射界为360°，高低射界为－10°～＋75°。也可将枪固定于枪架上的某一位置，对地面目标射击。 HK21机枪安装于该枪架上时，枪托也需卸下。

圆形轨道枪架主要用于载重卡车等非装甲车辆，安装在驾驶室的上方，用以对地面或空中目标射击。当机枪固定于该枪架上时，水平射界为180°，高低射界为－15°～＋75°。安装时，须卸下枪托。圆形轨道枪架外径为762毫米，内径647毫米，重量33.5公斤，离驾驶室顶篷的高度310毫米，装上机枪后的高度是325毫米。

全长	1138 mm
枪管长	560 mm
枪宽	133 mm
枪高	210 mm
瞄准基线	685 mm
空枪重	9.3 kg
理论射速	800 RPM
发射方式	单发、3发点射、连发

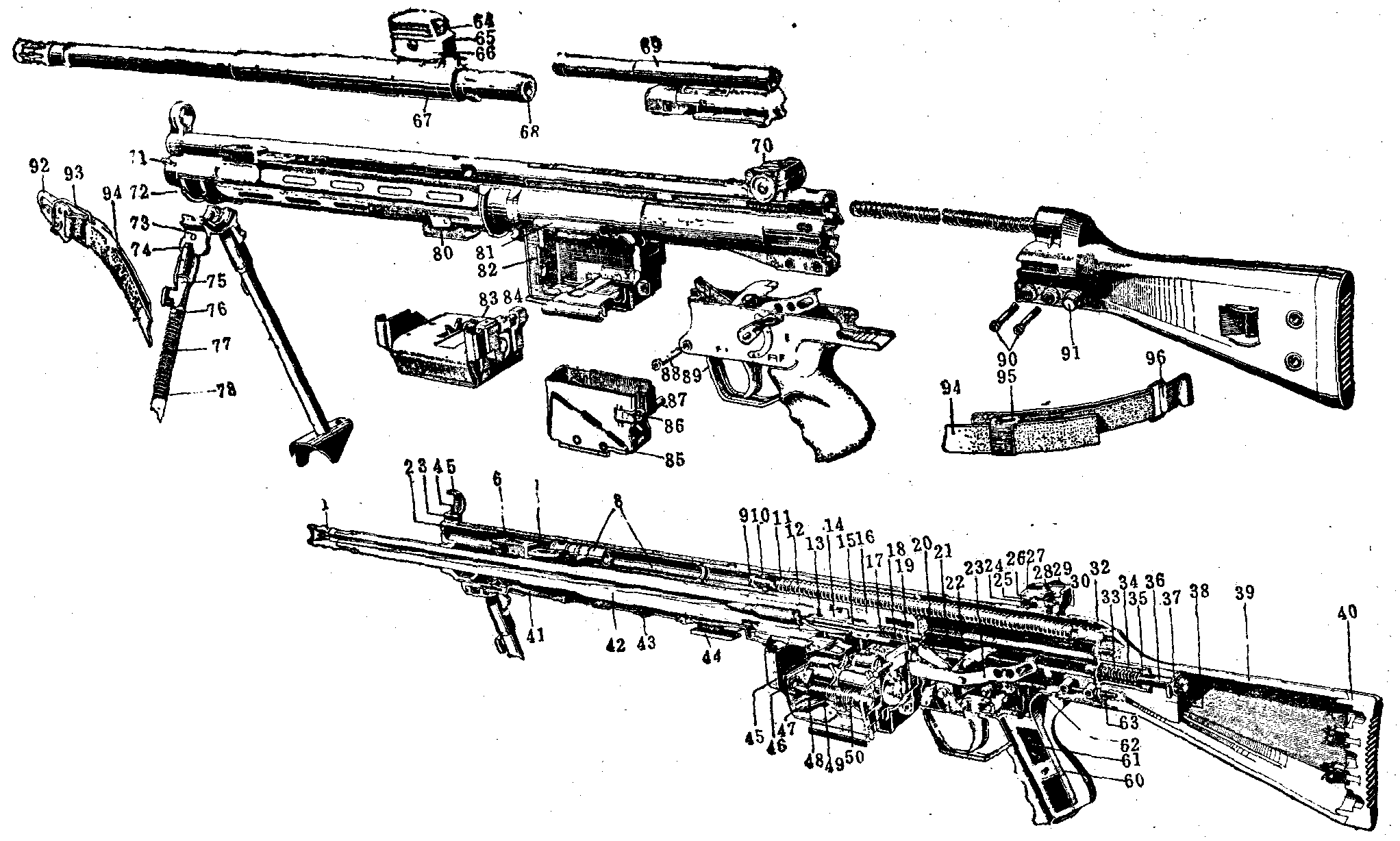

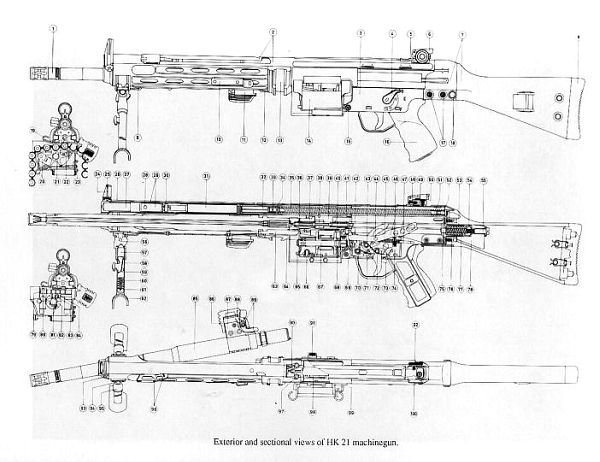

HK21的结构：1－消焰制退器；2－紧定套筒；3－准星套箍；4－准星；5－准星座；6－机柄；7－机柄到位缓冲垫；8－机柄导管；9－复进簧导环；10－复进簧止动销；11－复进簧导杆和复进簧；12－枪管节套；13－闭锁滚柱座夹套；14－机头；15－楔铁；16－机体；17－击针和击针簧；18－(拨动输弹链轮的)滑板及滑板轴；19－导柱；20－单发杆；21－扳机簧；22－击锤；23－抛壳挺及簧；24－表尺压簧；25－表尺座；26－片簧；27－表尺杆；28－调整螺； 29－弧形表尺；30－固定螺栓和有齿垫圈；32－后挡板；33－缓冲簧；34－缓冲器套；35－缓冲器固定螺；36－缓冲器螺栓；37—卡板和有齿垫圈；38－缓冲器套支座；39－枪托；40－托底板；41－带铆钉的片簧；42－枪管；43－止销；44－枪架连接座；45－输弹口导板；46－受弹器座固定卡笋；47－卡笋连杆；48－输弹链轮轴；49－压力滚柱；50－带肘簧的弹簧轴承；60－握把；61－握把组装件；62－带压簧的压轴；63－自锁埋头螺钉； 64－枪管固定栓；65－枪管提把；66－隔板；67－枪管提把座；68－销；69－机头固定杆；70－表尺分划转鼓；71－环；72－两脚架连接座；73－两脚架头；74－紧定销；75－架腿卡笋连杆；76－弹簧销；77－弹簧；78－夹套；80－背带扣；81－导弹板；82－输弹导槽；83－护盖；84－导衬；85－固定栓；86－弹匣扣；87－按钮；88－握把固定销；80－快慢机柄；90－枪托连接销；9l－枪架固定轴销；92－弹簧钩；93－双环扣；94－背带；95－背带活扣；96－背带扣。
