在美国拉斯维加斯2月11日举行的2004年枪展上，HK公司展出了几种新产品，除了XM8和P2000SK外，还有一种统称为“HKM4”（注意：不是HK的“M4”，而是“HKM4”）的卡宾枪系列产品。这种武器实际上是对M16系列步枪的改装，命名为HKM4而不是HKM16大概是因为M4这个名字更有商业宣传价值。当时由于许多公司都生产和出售外形和名称都与M4相似的步枪，柯尔特公司极为不满，在2004年4月首先向HK公司和Bushmaster开刀，向法院提出诉讼。柯尔特打赢了与HK的官司，可能是出于这个原因，迫使HK公司放弃了“HKM4”这个名称，而把这一系列产品改称为“HK416”，其中的“4”大概是指M4，“16”大概是指M16。

HK416在2005年2月重新推出，同时采用了新结构的导轨护木，使HK416的外形与原来的HKM4有较大区别。不过在2005年12月8日，一个缅因州的联邦地方法院法官作出的裁判支持Bushmaster公司，这导致柯尔特公司输掉了“M4”这个商标的独家使用权。但对于HK公司来说，这项结果已经没有意义了。现在HK公司的宣传资料甚至完全不再提起HKM4这种原型枪，只称之为“416原型”。

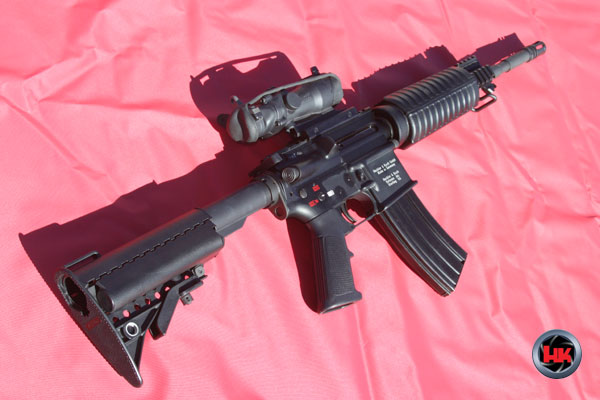

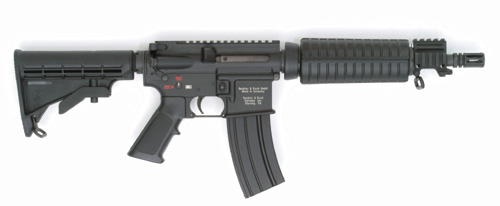

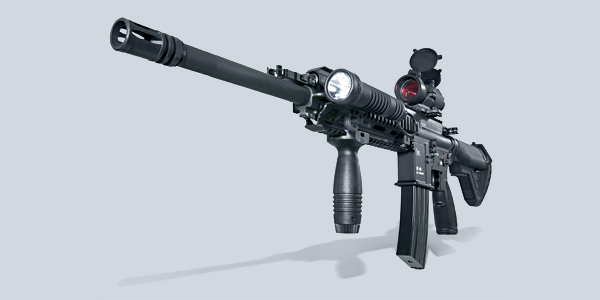

最早推出的HK416宣传图片及标志，现在这一型号只称为416原型

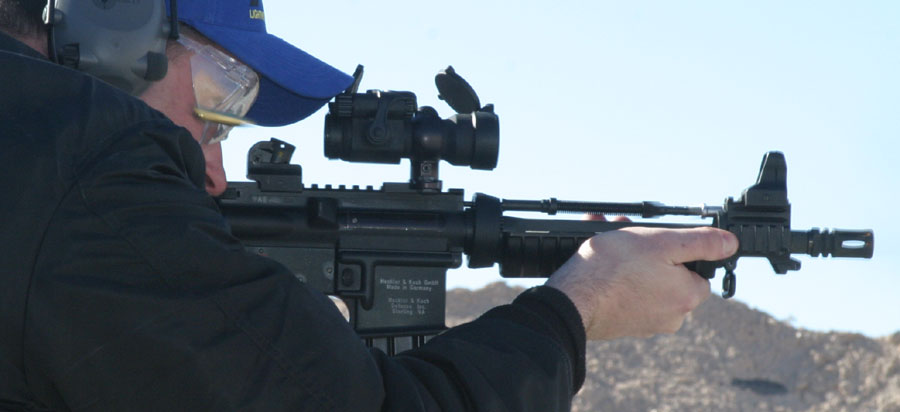

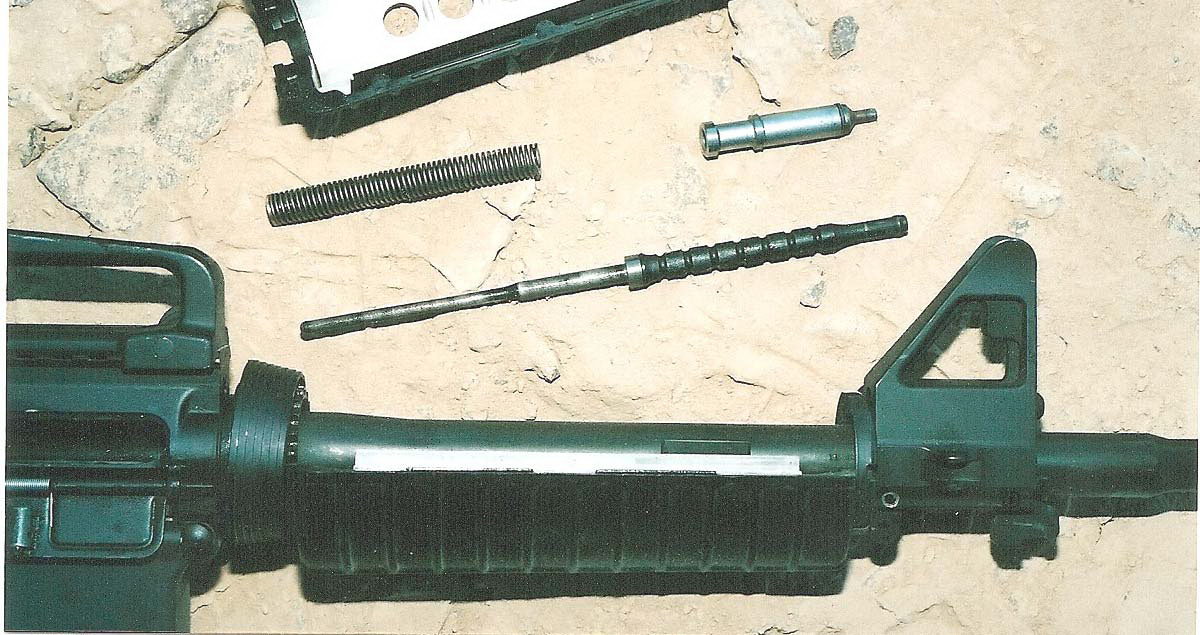

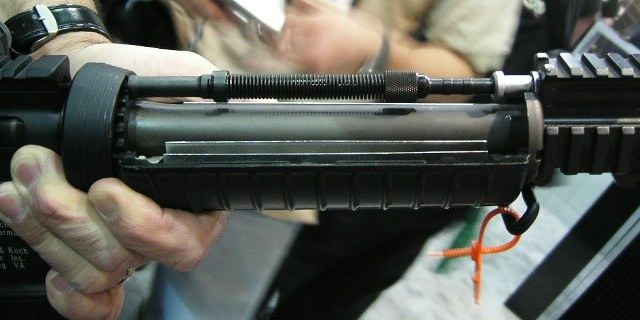

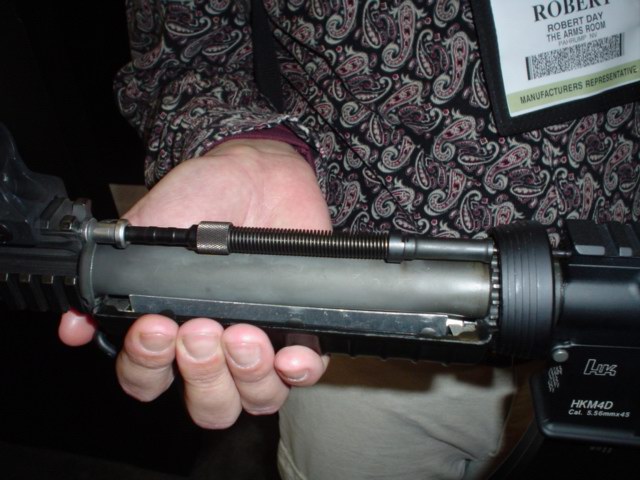

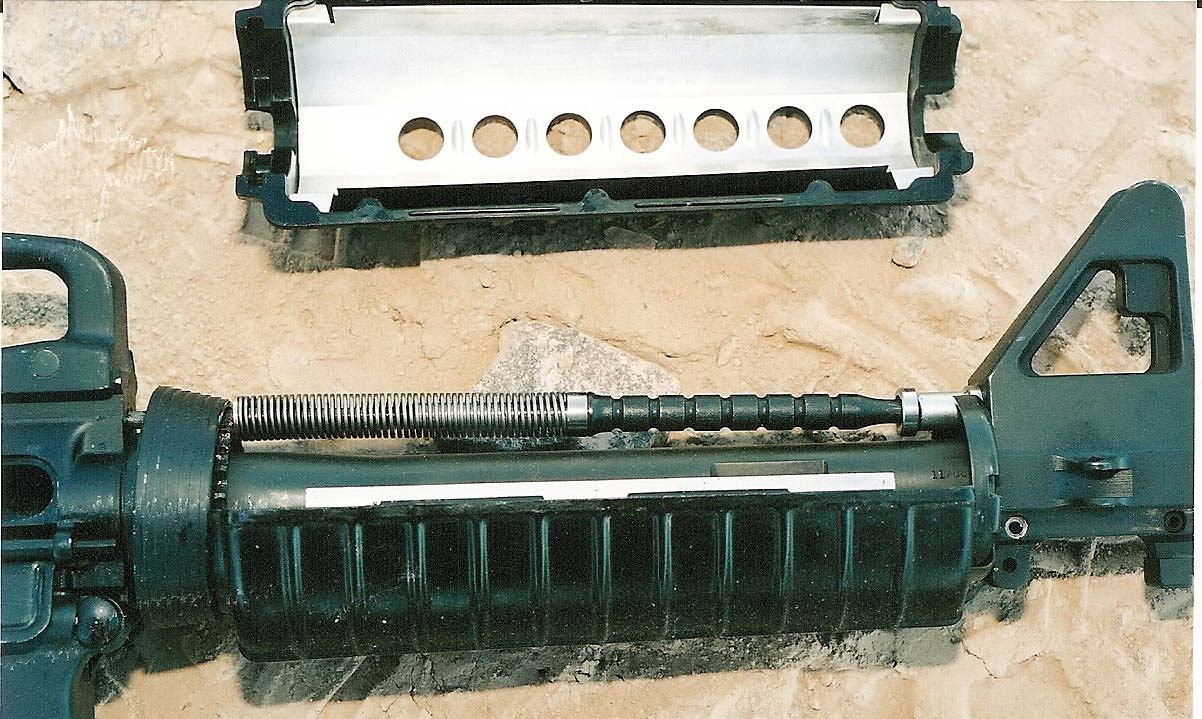

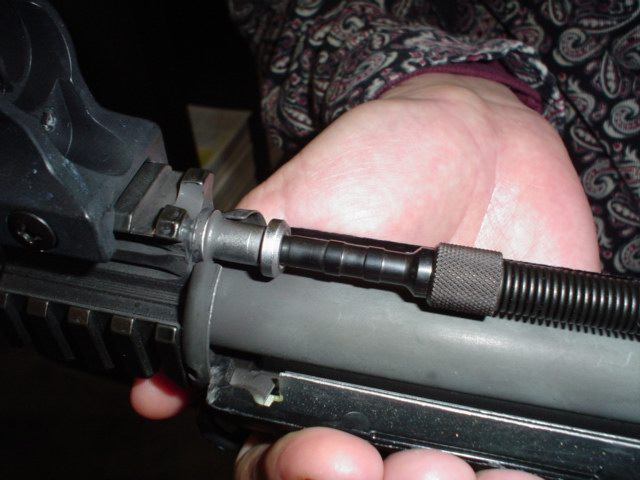

HKM4的导气系统，由于导气装置比较占地方，所以把上护木内的铝制双层隔热罩改成只有单层

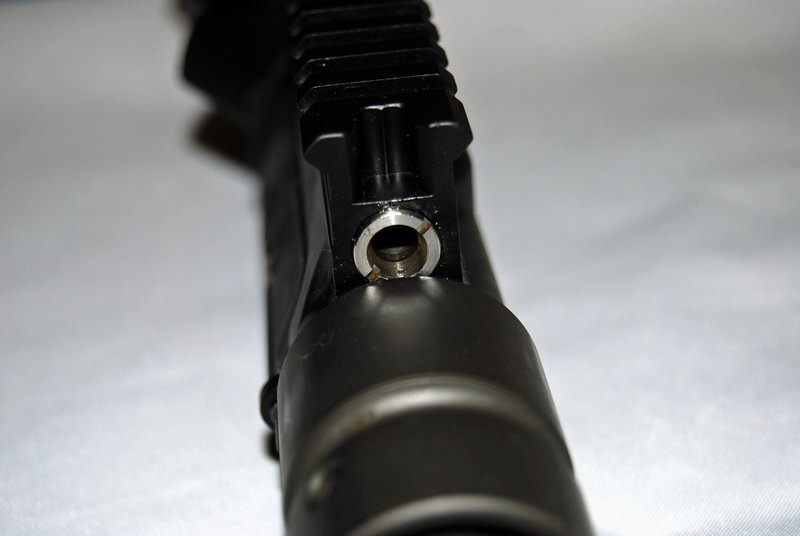

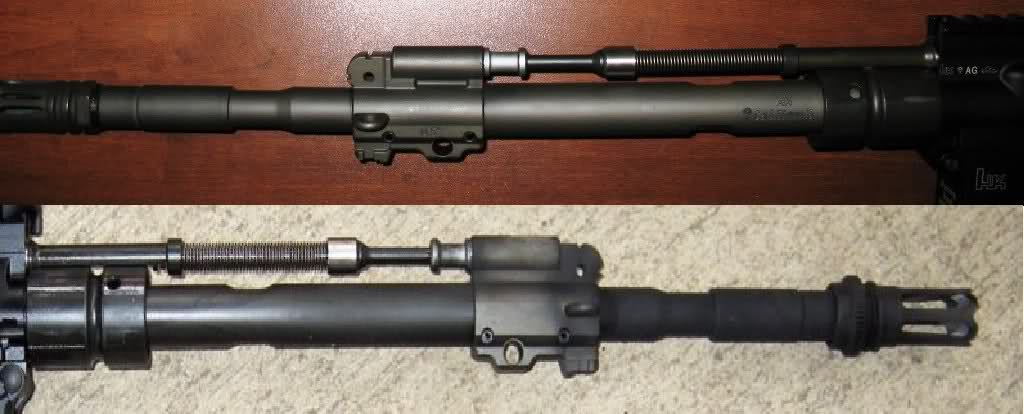

HK416的导气系统

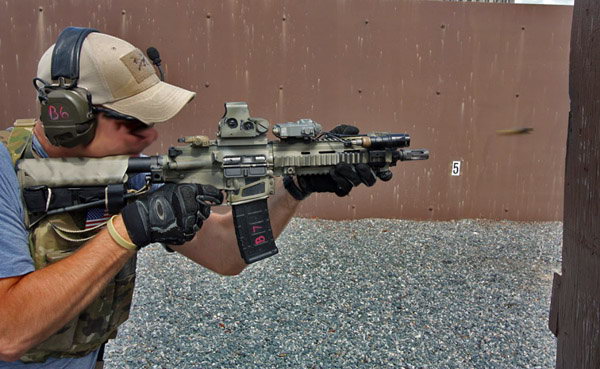

根据HK美国公司官方网站提供的资料，HKM4的研制计划是在2002年就开始的。但据该计划的项目负责人——从三角洲突击队（官方简称CAG，即“战斗应用大队”，见我以前写过的《Delta Force——谣言与所谓内幕》）退役的拉里·韦克斯（Larry Vickers）所说，HK416项目可追溯到2001年。当时，HK公司负责军用产品的吉姆·史卡茨（Jim Schatz）因一件不相干的事正好去三角洲突击队访问，拉里·韦克斯与他闲谈时了解到HK公司改进完英国SA80（L85/L86）武器系统的可靠性问题后，萌发了改进M4A1卡宾枪的想法，而当时正好三角洲突击队把改进M4A1卡宾枪的问题提上了日程表。

一直以来，被特种部队所广泛采用的M4系列卡宾枪族总是存在诸多争议。该枪族由于人机工效好和射击精度高而受到欢迎，但其在恶劣环境下的可靠性表现又总是受到责难——如果你能够始终保持枪支的润滑、只使用军用规格的子弹（比如M885和M193）、使用状态良好的弹匣、且在半自动模式下射击时，M4系列卡宾枪会工作得很好。但当你在全自动模式下持续长时间的射击，而且没有勤快地维护这些枪支，那你就会有麻烦。然而，战场环境决定了特种兵经常要在该枪设计的极限以外使用。此外，当时美军特种部队中装备的许多M4A1卡宾枪也正面临着超期服役的问题，就是说，即使不换装新武器，也需要购置一批新的M4A1。于是，三角洲突击队便打算趁此机会试图选择一种新枪。

三角洲突击队花了许多钱在他们所能找到的任何一款短小的武器进行试验，包括各种AR式短步枪和非AR式的武器，如G36C和SIG SG552等，最后得出一个结论：没有一款武器能够满足他们的所有要求——也许某些型号在某些条件下表现得很好，但不适合所有的情形。当然，另一个原因可能是由于他们已经用惯了AR式的武器，当使用另一种武器时不能完全发挥出他们的战技水平来。在这些研究刚开始不久，拉里·韦克斯就发现HK公司正在考虑为M4卡宾枪提供一种产品改进项目，而HK公司则希望能得到美国政府型M4系列卡宾枪进行分析并着手改进，就像他们先前的SA80项目计划那样。拉里·韦克斯向上级报告了，但美国政府不愿意在此项目上花一分钱，而且也认定即使该项目研制成功后政府也没有义务必须购买该产品，无论三角洲们是否喜欢这件产品，他们都可以随时放弃该项目。这样的结果意味着HK公司的这项研究工作必须完全自负盈亏，这与XM8计划不同，美国陆军是为XM8的研制和购买样枪试验付了钱的，所以即使现在XM8计划已经取消，但HK公司本身没吃多大的亏。但HK公司仍然决定接下这个M4卡宾枪的改进计划，于是在签署一个法律备忘录之后，美国政府向HK公司提供了他们研究所需要的军用型卡宾枪以便开展该项目。

改进作业首先从观察卡宾枪动作机能的高速录像开始的，在仔细观察了该武器的射击循环后，一系列的改进项目被提到了工作日程上。HK的工程师们对于AR-15/M16/M4武器系统的一些设计特征给予了高度评价，他们从一开始就表示保留尽可能多的该武器已经具有的良好特征，仅仅加入一些必要改进的特性。但有一项直接取自SA80项目的关键性部件由于已经有了现成的产品而被提早采用了，这就是HK公司为SA80改进的新弹匣。

由于HK公司对M16弹匣的可靠性不满，所以在研制G36时采用了全新的弹匣，该弹匣不与北约4179标准弹匣通用。虽然有许多公司都研制出通用但可靠的4179标准弹匣，不过由于G36原本是为德国国防军研制的，HK公司必须首先考虑国防军多年使用G3的操作习惯。但在改进SA80时，由于英国国防部要求新旧弹匣必须通用，于是HK公司设计了提高供弹可靠性的新弹匣。这种新弹匣仍然符合北约4179标准，看起来与M16的直－弯－直结构铝制弹匣也很相似，但却是采用钢制的全弧形弹匣结构。拉里·韦克斯早在2000年时就因为倒霉的HK-1911计划访问了HK公司后，第一次将SA80的新弹匣介绍到美国来。他为三角洲突击队订购了200个弹匣来进行测试和评估，此事的结果是最终使得美国特种作战司令部（USSOCOM）下辖的所有部队都决定采用HK公司的钢弹匣。

有意思的是，在2007年美国陆军对M4、HK416、XM8和FN SCAR进行了一次风沙环境对比试验，虽然M4的成绩远远低于排在第3名的HK416，但在试验报告中指出没有更换制式步枪的需要，却建议采用新的弹匣。可见弹匣问题本身也是M16故障率较高的原因之一。

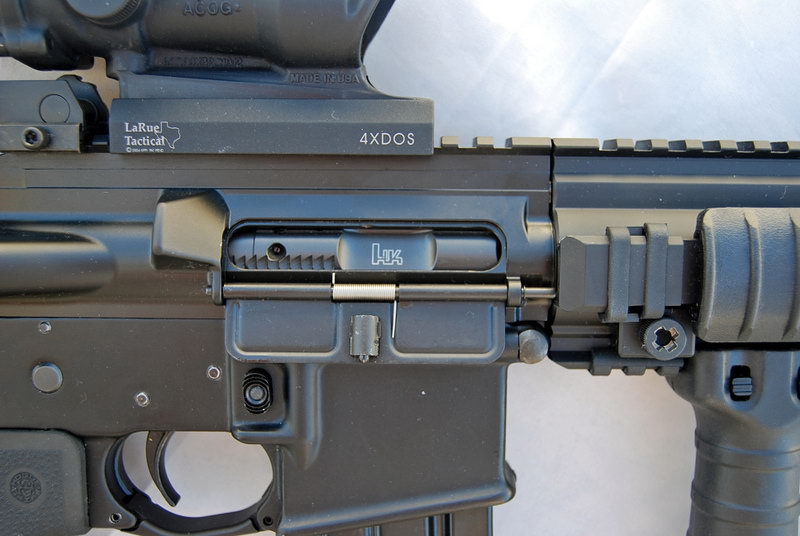

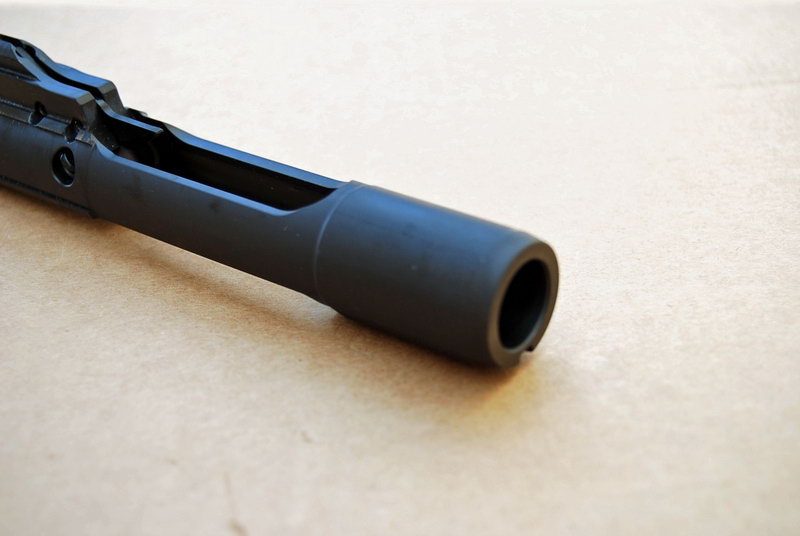

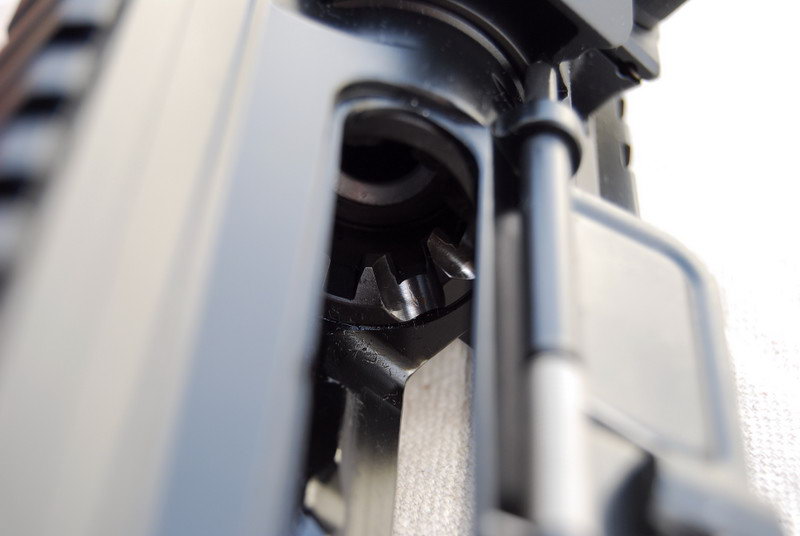

Hk416的上机匣的枪机凸轮让位槽外部形状为圆柱形，而传统AR15的为方形

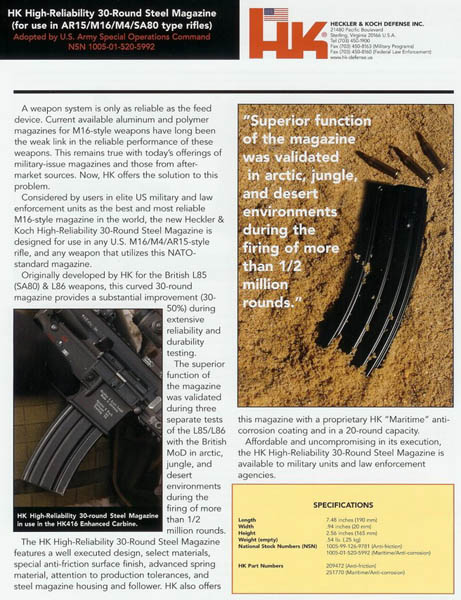

HK416的钢弹匣虽然比较重，但可靠性高，因此美国国防部订购了大批HK416弹匣替换一部分M16的铝弹匣

美国海军特种部队在Mk18上所配用的HK416钢弹匣

供弹可靠性的问题如此轻易地解决，那么剩下来的导气系统就是HK公司的主攻目标了。开始时主要的努力方向是把G36/XM8上使用的短行程导气活塞系统移植到M4上，这是M4一系列问题的症结所在。当火药气体通过导气孔进入导气室内时，活塞受到压力向后运动，当活塞前端的密封杆拔出排气孔时，剩余气体由前方的排气孔放出，但活塞还会在惯性作用下继续运动，推动枪机组件一段距离后，活塞运动停止运动，在活赛杆簧的作用下复进，而枪机框则靠惯性完成带动枪机组件继续后坐，直至完成整个自动循环。这种新的导气装置不仅比起传统AR式武器那种容易“肮脏”的直接导气装置更可靠，而且还大大减少了使用者的维护次数。这也使得长时间在野外作战时的只需要很低程度的维护要求，尤其适合特种部队使用。

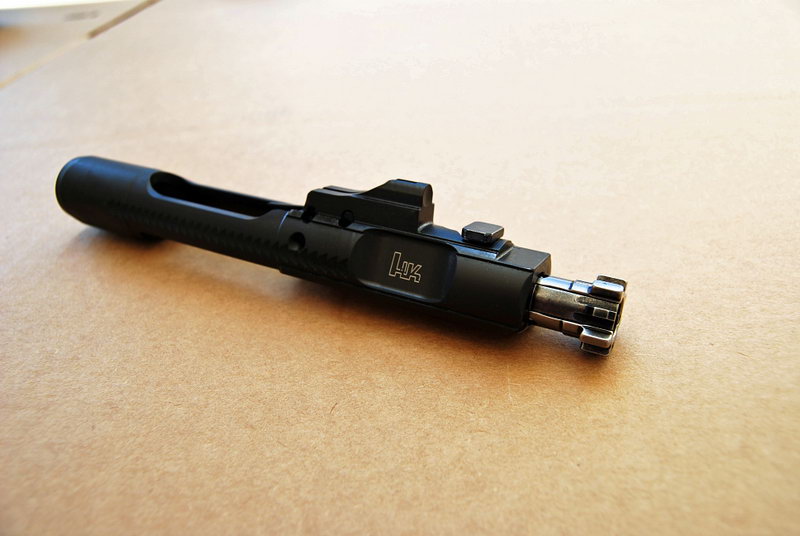

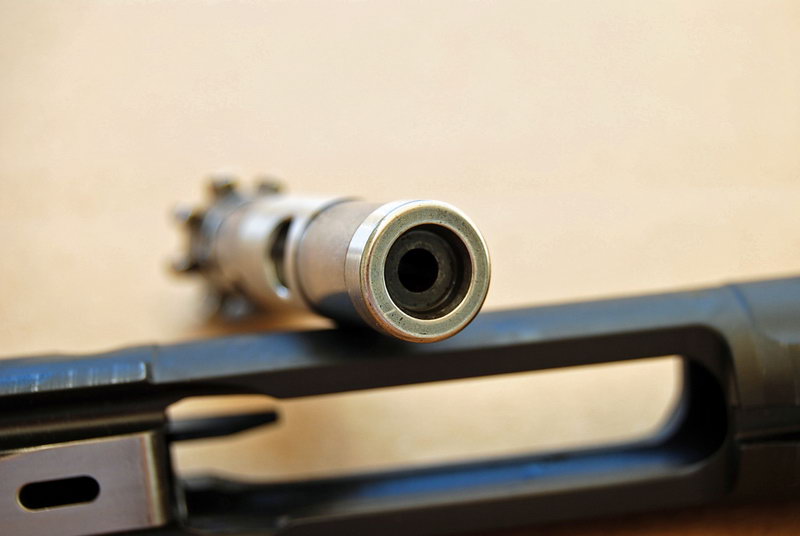

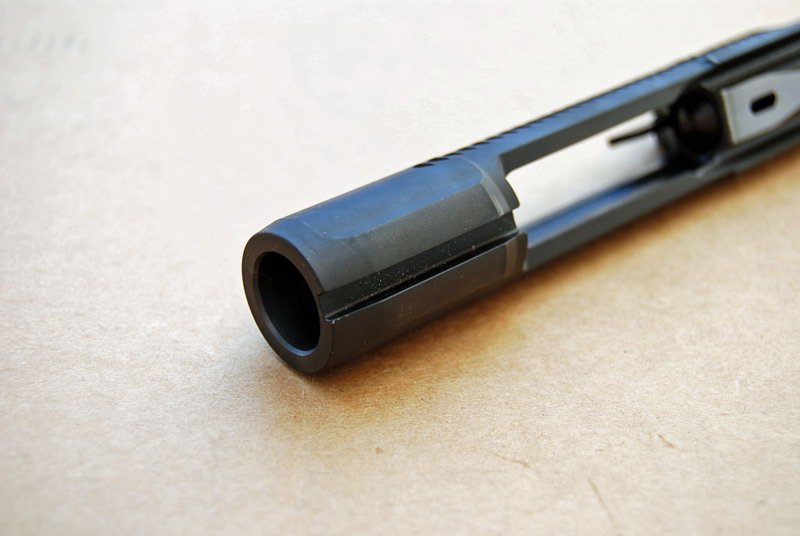

HK416仍沿用了许多M4原来的部件，比如枪机和拉壳钩。但对导气装置的改进却延长了这些将要到期的零件的使用寿命。热量——是HK的工程师们发现在AR式武器直接导气系统里面的隐藏杀手。接触过AR式武器的人都知道，从导气管带出的热进入到枪机框里，不仅使润滑剂迅速干燥和挥发，还会在枪机内积碳而形成污垢，这都使得动作机构内的重要部件的使用寿命大大减少。采用了活塞式导气系统后，枪械的动作部件明显地“变冷”了并且大大延长其使用寿命。在试验中，一把HK416射弹超过了26,000发，如此频繁地使用枪械的任何部件都没有出现任何类型的破损，而且枪管非常长寿。这表明，热量不会通过导气活塞系统进入动作机构中，在全自动模式下射空多个弹匣后，你都可以用裸露的手直接接触活塞杆的复进簧和拉机柄（HK公司在各种宣传HK416的视频中都喜欢在刚射击完枪支后立即拆卸，让参观者赤手去触摸枪机）。而根据DEVGRU退役的Kyle Defoor所说的，改用导气活塞的最大的好处就是解决了在短AR（包括M4和Mk18 CQBR）上安装消声器后的“Over gassed”（过量气体）问题。

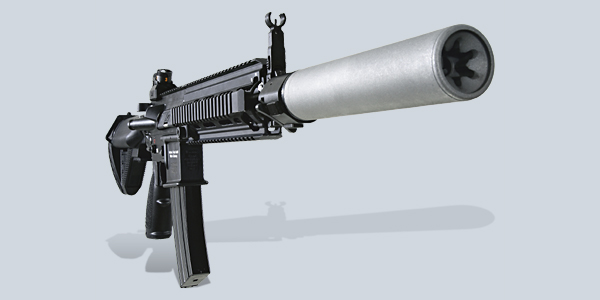

原本的M16在安装消声器后，由于枪管内膛压的改变，会导致过多的火药气体进入枪机内。这样上述的各种可靠性问题会更加严重，此外，还会有火药气体从拉机柄处向后泄出，扑向射手的眼睛（气体溢出的问题其实可以通过优化消声器的内部设计来解决的，有些特种兵购置了SureFire公司的SOCOM556-RC消声器装到Mk18 CQBR上才惊喜地发现没了火药气体扑面而来的感觉）。有时用户不得不换装一种加大尺寸并有气流偏向装置的拉机柄来让泄出的火药气体不会打向自己。而这个问题在枪管较短的M4A1尤其是CQBR上最为严重。但三角洲和DEVGRU这些单位近些年在他们的大部分行动中几乎都要使用消声器，因此尤其重视这个优点。因为HK416无论安装什么消声器都绝无此问题出现。

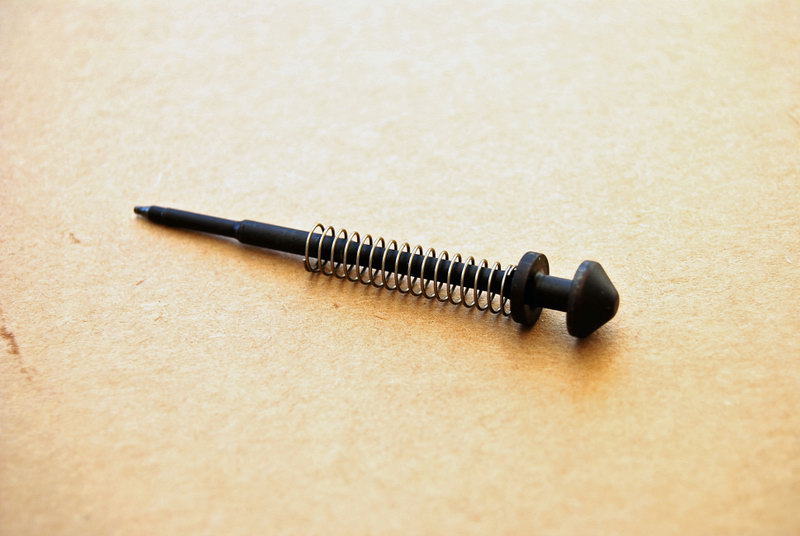

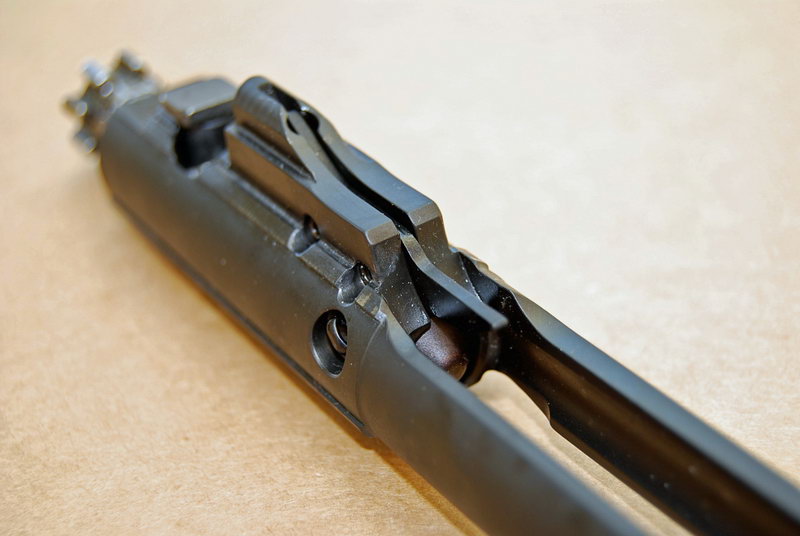

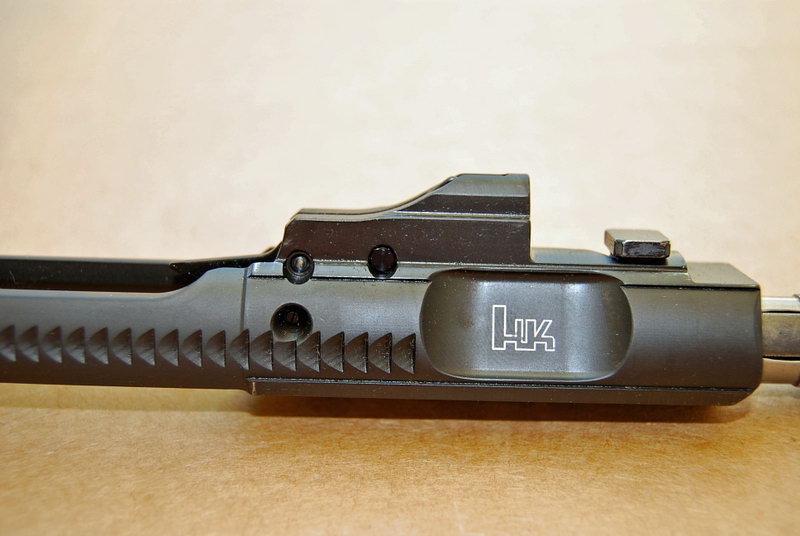

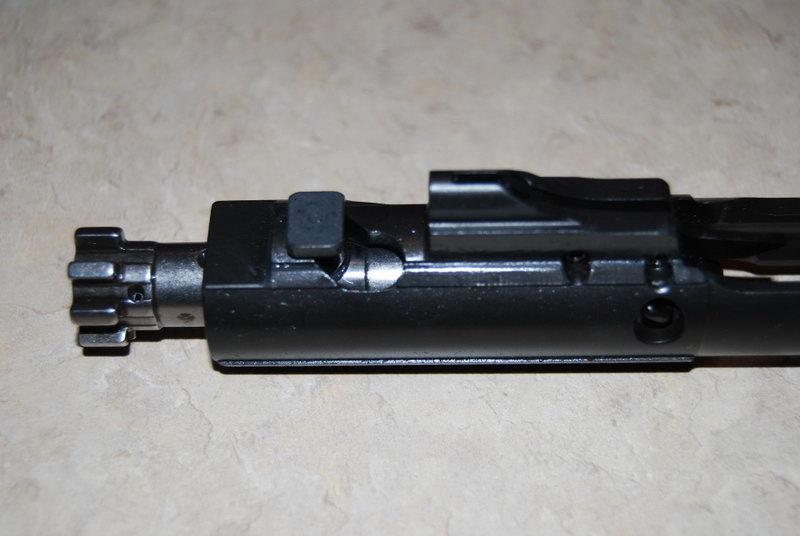

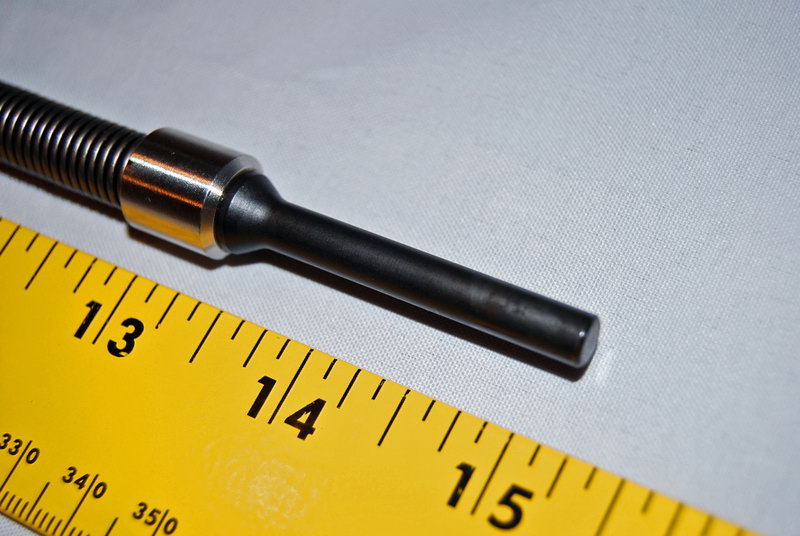

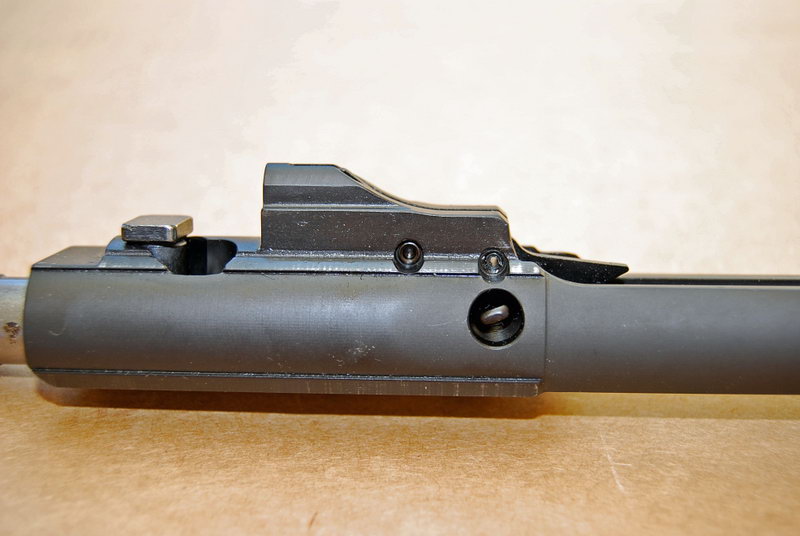

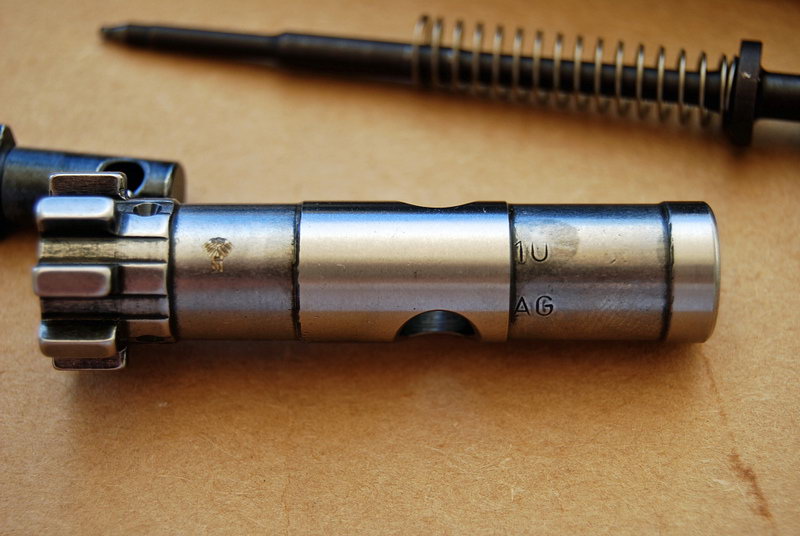

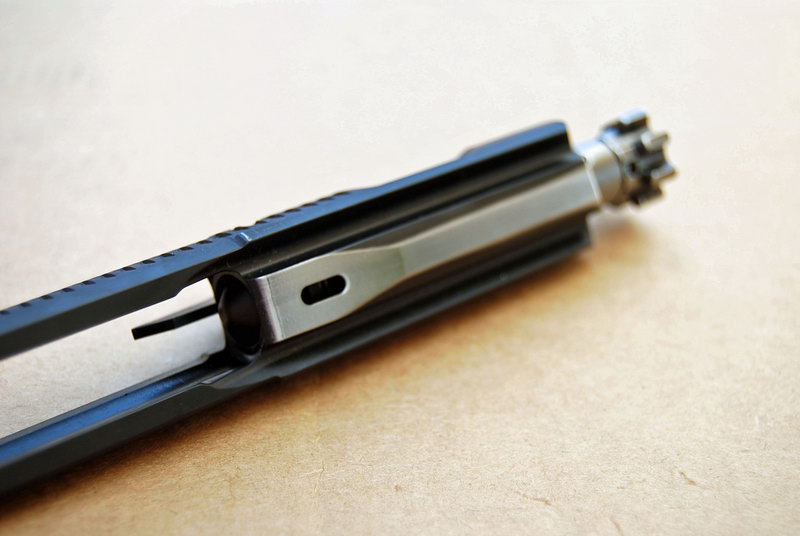

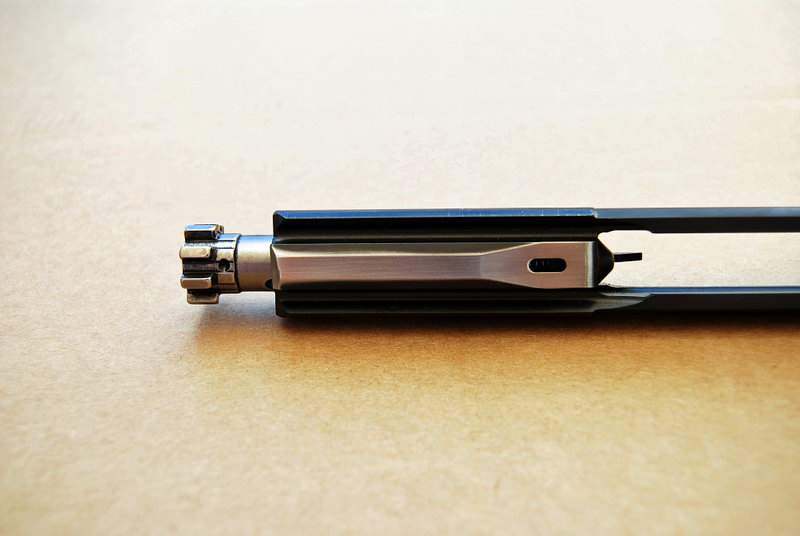

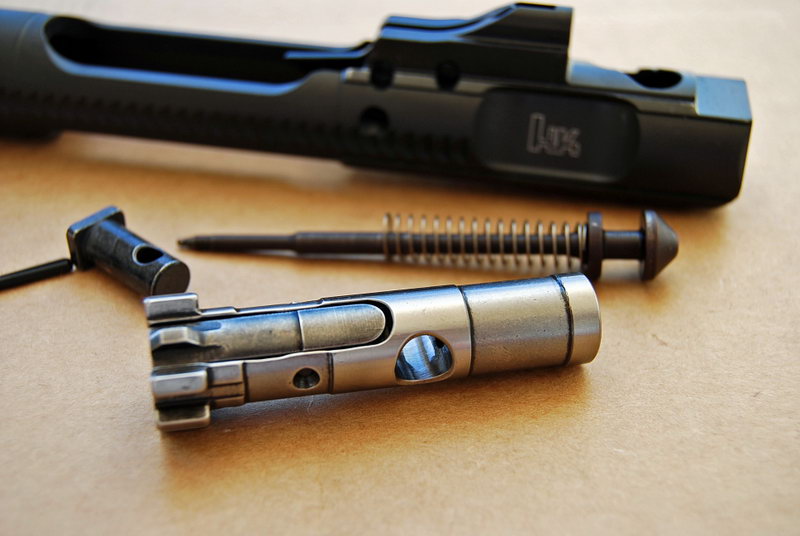

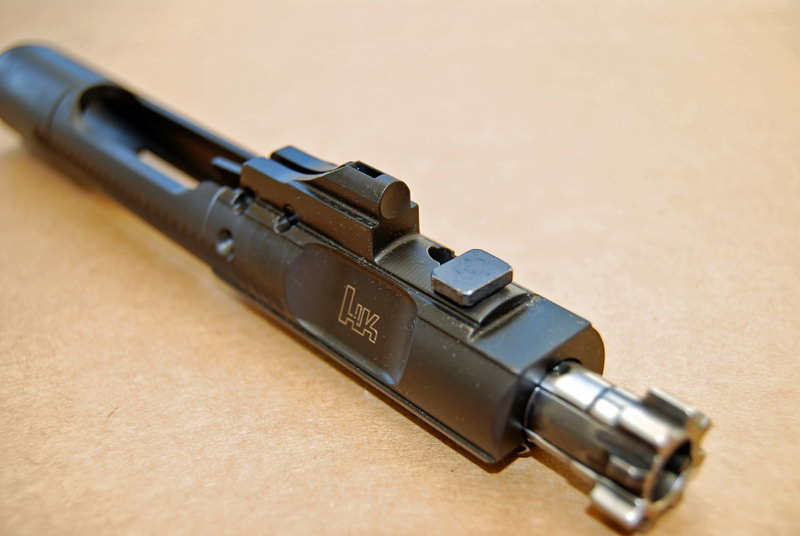

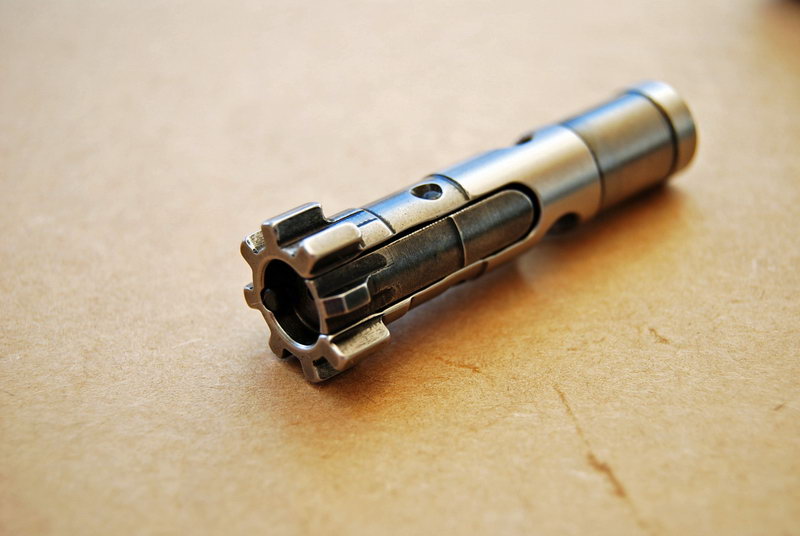

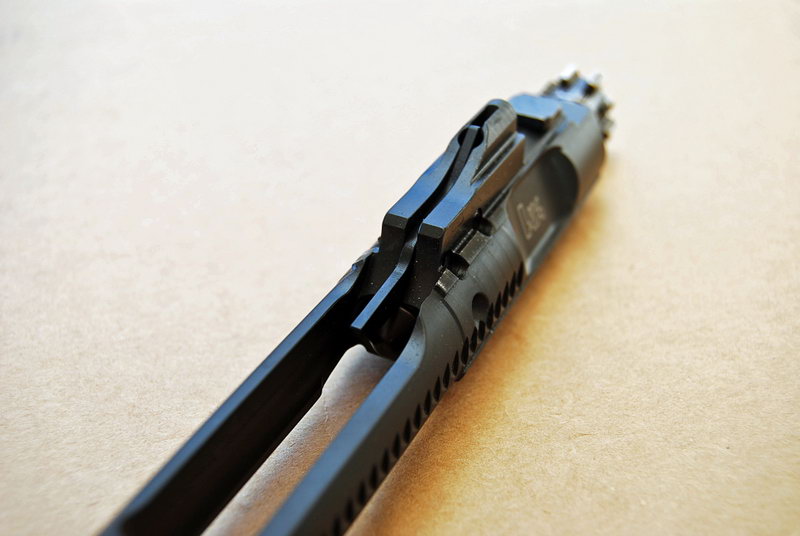

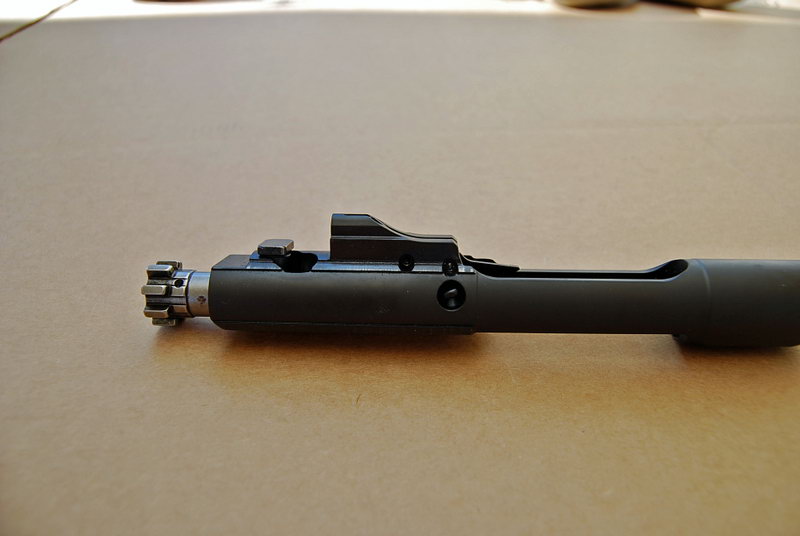

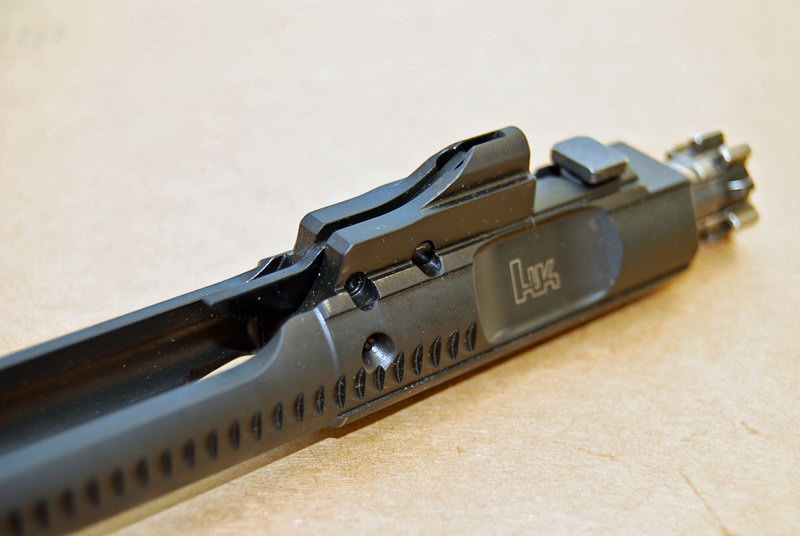

另外，针对枪机的另一项改进是增加了击针保险。AR式枪机的设计是采用浮动击针的，由于没有击针簧，枪机在闭膛时击针会在惯性的作用下向前移动，从而撞到膛内枪弹的底火上，在传统的M16上这力量还不足以击发底火，只会磕出一个小凹坑来。这一点和大多数的军用步枪都一样（如AK、G36等等），闭锁时出现走火的机率相当低，除非是使用了劣质的弹药，例如底火台突出的枪弹，或底火特别软。但由于HK416的枪机后坐速度比原始的M16大得多，相应地也要改用簧力较强的复进簧，因此导致HK416的枪机复进时的前冲力量加大。为了避免出现闭锁时走火的可能，HK公司在HK416的机框上增加了一个击针保险，使得闭锁瞬间时击针不会撞击底火。

有一点必须明确的是，HK公司并非在AR式步枪上改用导气活塞装置的首创。在HK公司之前，美国RROC公司已经推出过改用AR18导气装置的AR式步枪，但没有在市场上造成大的影响。而更早的时候，台湾在1975年研制T64（T65步枪的原型）时也是把AR-18的导气装置移植到M16步枪上，这是由于台湾生产的发射药比美国的“脏”得多，燃烧残渣大，直接用到原始的M16结构上故障率更高。但台湾的这种创新没得到其他AR式枪族生产商的注意。不过T64可能只是最早把AR-18的活塞系统移植到AR式步枪上的设计，却依然不是最早的活塞式AR设计，因为更早的活塞式AR是柯尔特公司在1969年研制的703型原型枪。

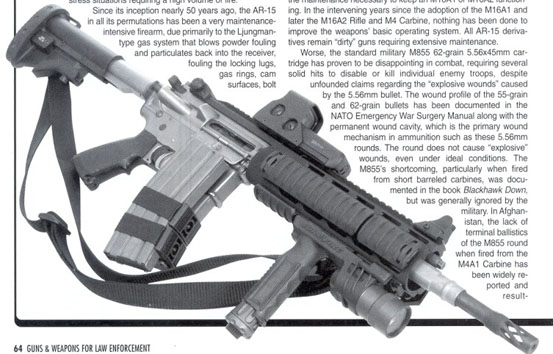

HKM4的技术并不算首创，早就有类似的M16/M4改导气装置的类似产品。其实台湾的T65制式步枪也算是一种M16+AR18导气装置的同类产品。

HK416作为一种短行程活塞的AR式步枪，尽管不属首创，但却掀起一股潮流：柯尔特公司、LMT公司、KWRC公司、POF公司等AR式武器的生产商都各自新推出一系列采用短行程导气活塞的AR式产品。此外现在还有一些公司在市面上推出一些“气吹改活塞”的改装套件，不过需要特别说明的是，现代枪械设计是牵一发而动全身的，比如柯尔特公司在1960年代研制的703型导气活塞式M16就做了很多的改变，连机匣尺寸都变了。而自HK416后市场上许多其他的“气吹改活塞”方案只是简单地用活塞装置代替了导气管。但M16的原始设计并没有考虑过采用活塞装置，如果不对机框、机匣作出相应的更改就直接用活塞去推动机框，会导致开锁力道和复进簧张力不在同一直线上，在机框上产生扭矩。比如有人在试用PWS公司的Mid-Length的改装套件时，结果是在导气箍部分焊接断裂，另外有人在试用ARES公司的那套改装套件时也发生了活塞杆弯曲变形的问题，还弄断了一根拉机柄。而HK416对枪机重心、机框结构和机匣都作了许多调整，因此使用起来既可靠也耐用。

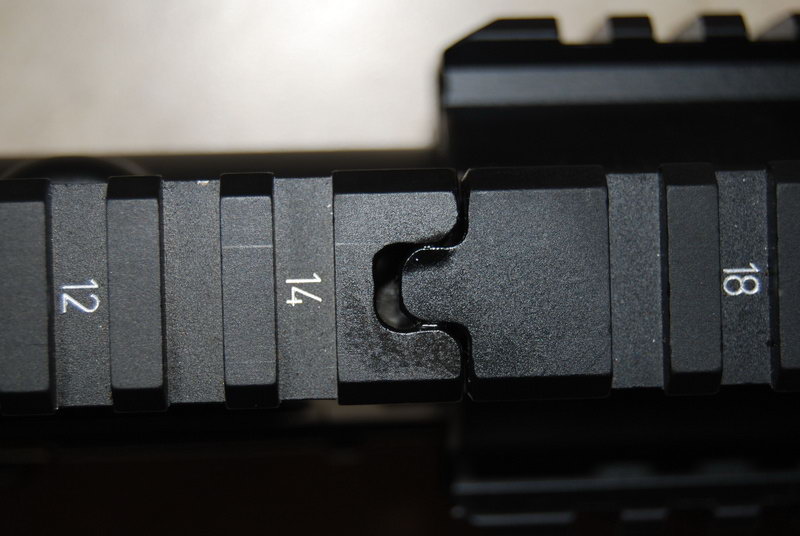

在完成对导气系统及枪机等相关部件的改进之后，HK的工程师们开始将他们的注意力转移到导轨系统上来，他们设计了一种能保持枪管自由浮置的四向导轨护木系统，以便能安装各种标准附件和观瞄系统。另外，由于要给导气装置让位，HK416的护木顶部需要加高，为了让护木和机匣顶部的导轨高度一致，所以HK416的机匣顶部比起普通的AR是加高的。

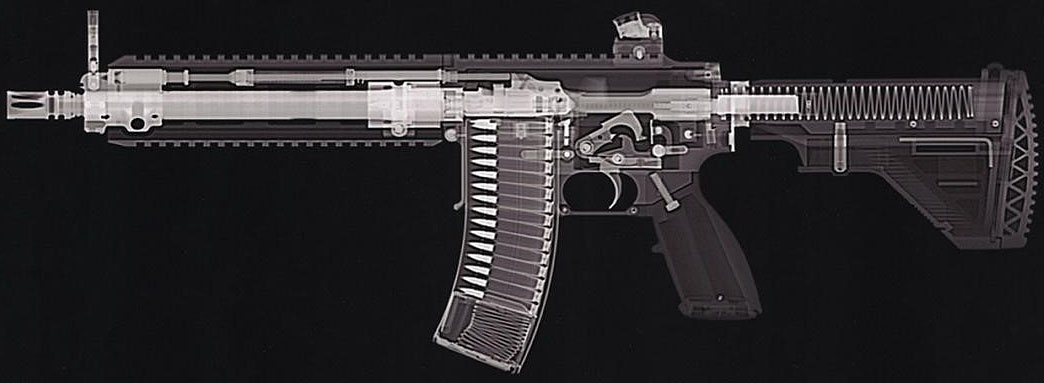

HK416的X光图，机匣顶部升高是为了与护木上导轨平齐，而护木上导轨比起传统气吹AR要高，是为了给导气装置让出空间

为了提供使用寿命，HK公司还采用了冷锻枪管，用优质的欧洲钢制造了包括10英寸、14.5英寸、16.5英寸和20英寸在内的4种不同长度的枪管。HK公司的宣传资料中声称HK416的枪管有快拆功能，但其实并不是真的快拆，而是指相对于传统AR而言，只要台钳夹住枪管就能拆卸，而传统AR的枪管上没有上台钳的平面，因此需要专用工具。

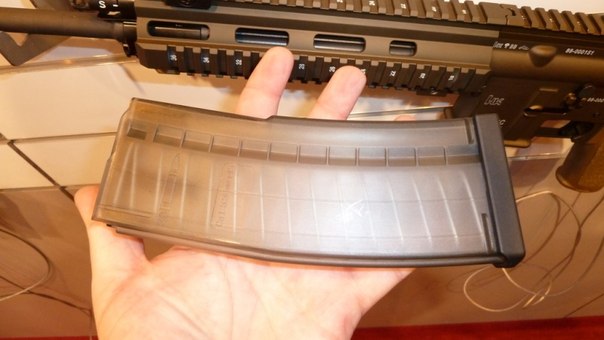

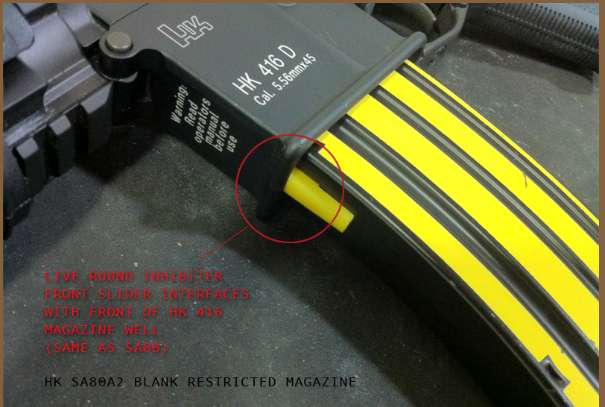

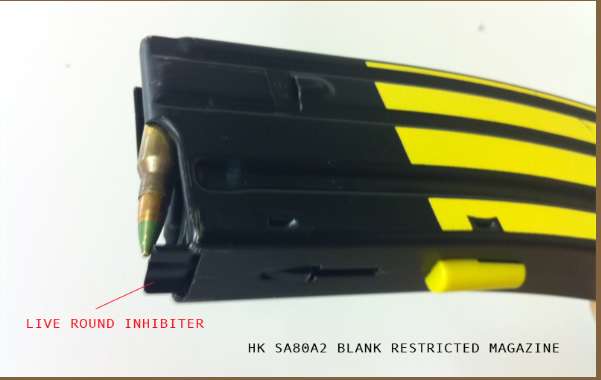

原本为G36研制的AG36下挂式榴弹发射器也作了改进，并命名为AG416增强型榴弹发射器模块（EGLM，后又被美军定型为M32 GLM），AG416 EGLM不需任何工具就快速地加挂在HK416的护木下方。同时HK公司还修改了HK416的弹匣井形状，以便能使用SA80A2的空包弹专用弹匣。这种空包弹专用弹匣也是HK公司SA80A2升级计划中的产物，在弹匣的前部有一块档板只要长度较短的空包弹才能装入弹匣中，这样就可以避免在应该使用空包弹训练时却装错实弹的意外。在弹匣体前方有一块黄色的按钮，当弹匣插进SA80A2时，按钮会被弹匣井前壁压下，这样空包弹才能进膛。不过这个设计经常遭到一些用户的抱怨，因为HK416的弹匣井虽然能接受美军制式的USGI弹匣，但却不能使用一些前部弧度较大的弹匣，比如PMAG等。而且这些用户也不会购买SA80A2的空包弹专用弹匣，所以这个安全功能对他们并没有意义。所以HK公司在最新的HK416A5上修改了弹匣井的设计，让它重新通用所有可以用于M16的弹匣。

无论最初的HKM4还是后来的HK416，都在恶劣环境下进行了大量的实弹射击试验，如在美国陆军位于亚利桑那州的尤马沙漠试验场，以检验这些改进所带来的效果。在最好和最坏的枪支状况下，使用了所有类型的军用和民用弹药，所有长度的枪管带（/或不带）消声器都进行了测试，发现其动作机构的多个部件都在可靠性上有了显著提高。

在最终完成的HK416也接受了三角洲突击队的试验，在第一批交付试验的10英寸枪管的HK416卡宾枪中的其中一支成功的经历了一次15,000发的耐用性试验后，三角洲突击队提出了首批数百支HK416 10英寸枪管武器系统的正式订单。那么HK416何时开始装备部队呢？最早正式公开的新闻见于美国《陆军时报》2007年3月1日报道，其中提到三角洲突击队拟采购一批HK416的上机匣用来改装现有的M4A1。而在3月28日美国联邦采购公告（编号FA5270-07-R0009）中显示，已经采购84套HK416 10英寸型上机匣套件供“三角洲突击队”驻琉球的第一特种部队营（1st Special Forces battalion）使用。然而按照拉里·韦克斯所说的，第一批交付的HK416于2006年7月就已经离开奥本多夫工厂，且立即就投入战斗使用。三角洲突击队的领导在武器出厂仪式上发表演说，赞誉这是部队与买主共同承担的最成功的一个项目。

在HK416装备部队后，三角洲突击队发现了一些需要改进的缺陷，其中一点就是当附件安装到沉重护木上时会导致整枪重心非常靠前。在保证能维持HK416的持续火力以满足在USSOCOM的特定战术环境中有大量的全自动射击的要求下，HK的工程师们重新设计了一种较轻的枪管，从而成功地减少了约7盎司的重量，使重心过前的问题得以缓解——但非彻底解决，HK416头重脚轻的问题仍然比较严重。所以JSOC下辖的SMU单位（俗称Tier 1，包括陆军的三角洲和海军的特种作战研究大队，即DEVGRU），他们所装备的HK416基本都不是14.5英寸以上的型号，甚至大多数是装备10英寸型。

导致HK416头重脚轻的原因不仅仅是因为活塞装置比一根细长的导气管要重，还因为HK416设计时的普通型号就直接安装了加厚的重型枪管。所以即使是针对为美军特种部队生产的轻型枪管，也比普通的AR枪管要厚。

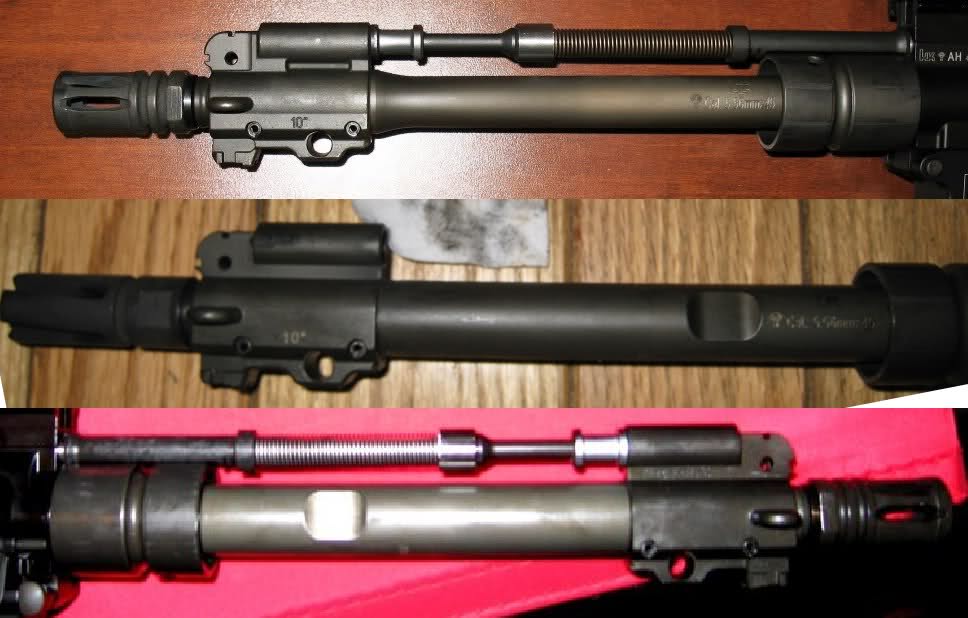

10英寸型枪管，最上面就是针对美军特种部队订单而设的轻型枪管，下面两张图是普通HK416的枪管

普通的14.5英寸枪管，都是重型枪管。导气箍下面的大圆孔是用于安装HK GLM榴弹发射器的

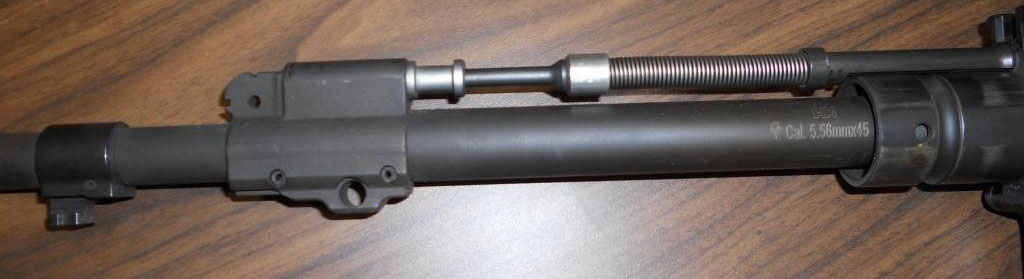

M27 IAR的“重型”枪管，实际上与普通的枪管外径一样，但少了两个缺口

当然，也许采用旧式的圆形塑料护木也能解决这个问题，虽然很多厂家都生产有可更换的AR式护木，但由于HK416改变了枪管安装的接口，再加上活塞装置的尺寸比原来导气管要高，因此其他AR的护木不能用到HK416上。为此，各SMU单位找了一些其他公司帮他们设计可用于HK416的轻型护木（见【HK416轻型护木】）。

另外，根据HK德语官网上几份对HK经理的采访，曾提到有一种重型枪管的HK416A6，如果真的存在，那么对于原本的“普通”枪管就是重型枪管的HK416来说，这种“重型”枪管，应该是更加超重型的结构。但目前未能找到HK416A6的图片。

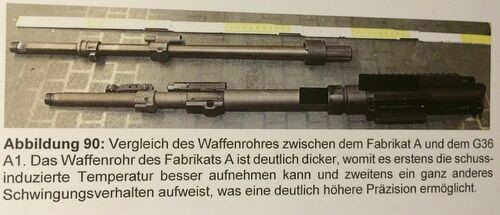

未能证实下面的枪管是不是HK416A6的枪管

目前HK公司在市场上销售完整的HK416，也提供包括枪管、枪机在内的上机匣套件，可把现有武器改装成HK416。由于M16的机匣设计是不受力的，所以其使用寿命特别长，美国军方省起钱来是很抠门的，像海军特种部队装备的Mk18 CQBR最初是用厂方提供的上机匣装配到现有M4A1的下机匣上，后来海军大批采购新“出厂”的整枪更是直接使用库存的M16A1下机匣。这也可以解释为什么驻琉球的三角洲突击队只采购HK416的上机匣。不过由于原厂枪的上下机匣配合得更紧密，所以虽然可以只更换包括枪机在内的上机匣组件，但一般建议是买整枪。阻碍美国军方采购HK416的最大障碍是产地问题，作为对策，HK美国公司在2007年与美国Wilcox Industries公司签订合同，由HK公司提供机器和技术，共同生产在北美市场销售的HK416/417及其半自动民用型MR223/308。

这些是只更换HK416上机匣后的形态

用POF的P416下机匣与HK416上机匣结合

HK416上机匣加上LMT下机匣

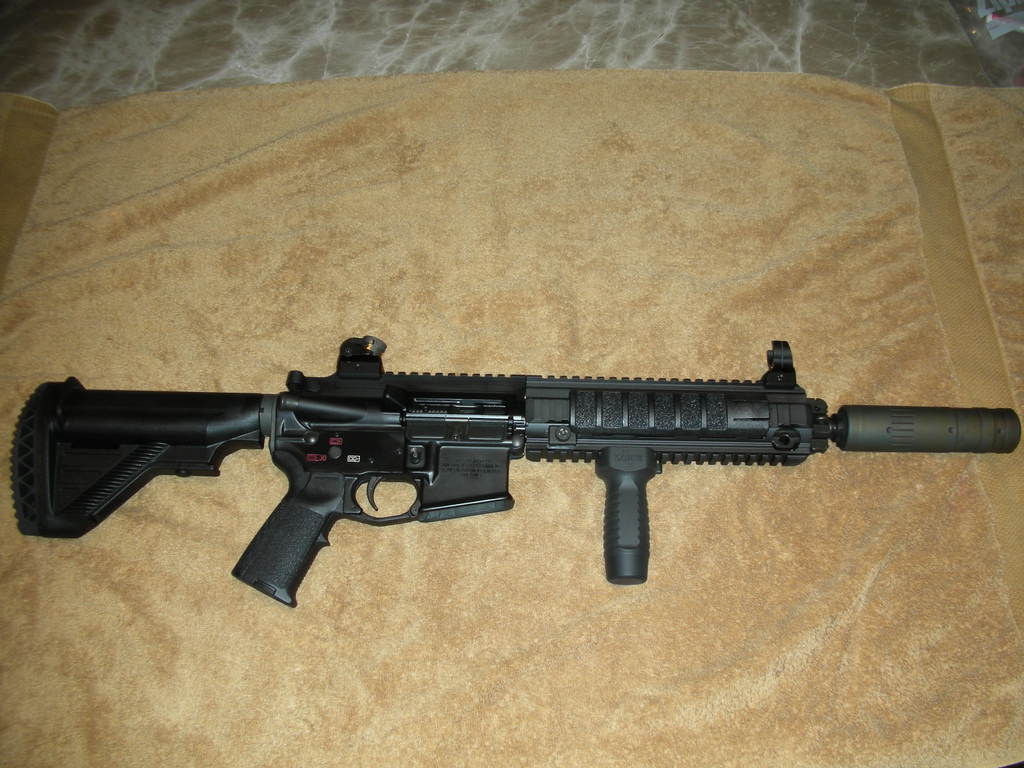

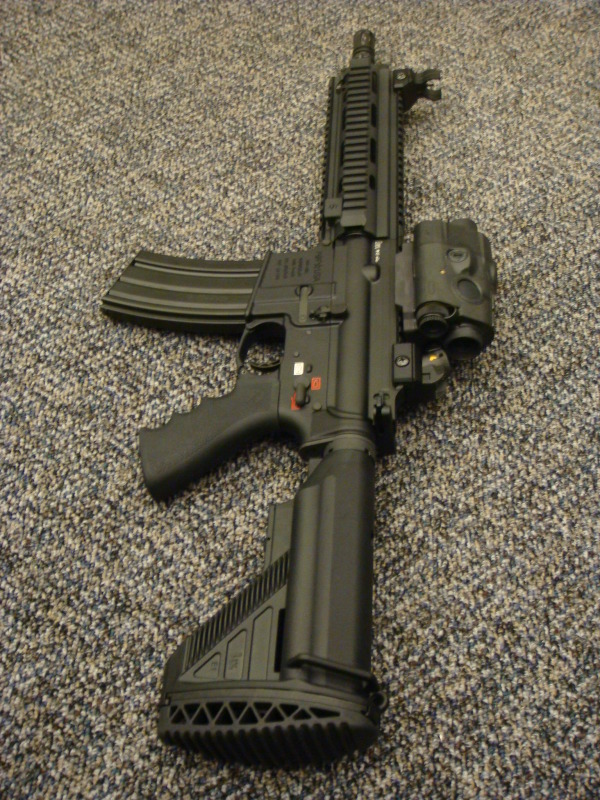

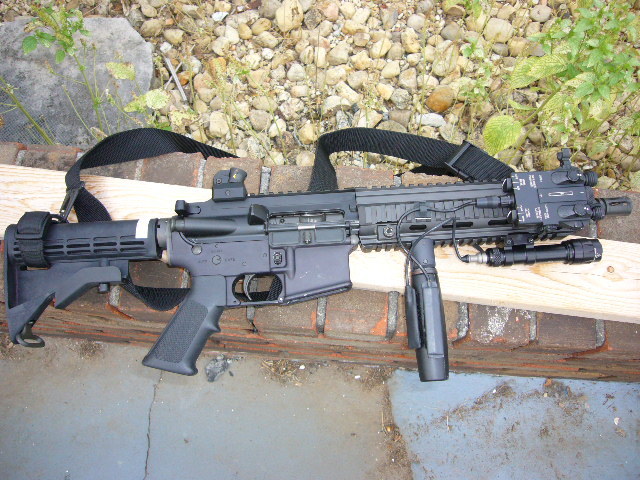

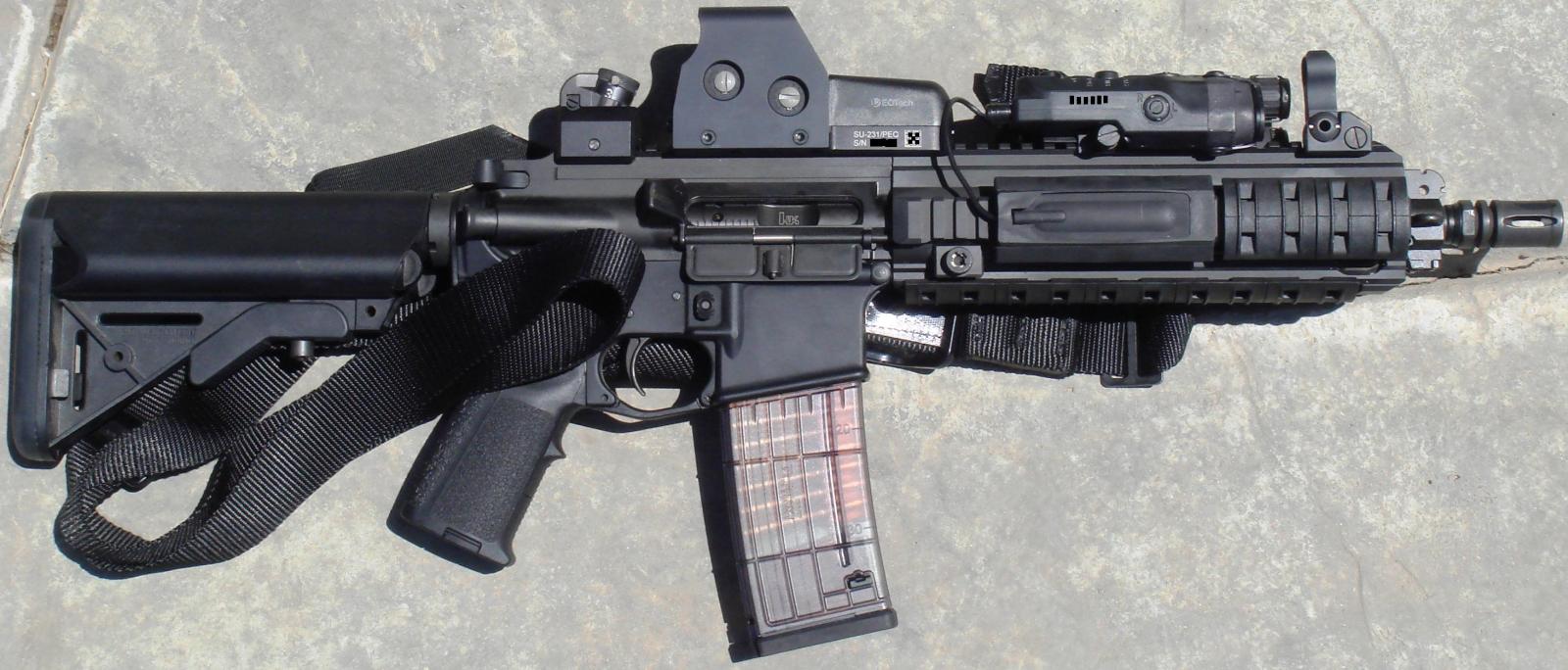

这些都是用HK416上机匣换到AR下机匣上的照片

据说，在JSOC（联合特种作战司令部）直管的特种部队SMU都偏爱选择将HK416作为他们新型卡宾枪的首选，而非USSOCOM和NSWC（海军特种作战中心）正在力推的FN SCAR。这是在三角洲突击队采购了第一批500支HK416之后带来的影响，如DEVGRU、绿色贝雷帽、空军的PJ等多支部队都开始试用或装备HK416。后来参与刺杀本拉登的“海神之矛”行动中的DEVGRU队员就是在行动中使用HK416。陆军的一些快速反应单位，如非对称作战大队（AWG）也使用了HK416，但后来陆军高层对此不满要求上交而引起过纷争。在7.62mm NATO口径的HK417推出以后，使得HK416/417枪族成为FN SCAR枪族的有力竞争者。这两系列武器孰优孰劣并没有详细的对比测试数据，不过前面提到的美国陆军在2007年进行的沙尘大测试虽然不是全方位的对比试验，但除了可靠性，也比较了射击精度。在精度比赛中HK416排第一，散布比SCAR和M4A1略小，比XM8好很多。

从这几年（至2013年止）来的装备情况来看，美军特种部队装备了更多的5.56的HK416和7.62的SCAR Mk17，而没有装备7.62的HK417并取消了5.56的SCAR Mk16。看样子虽然FN SCAR的人机工效更好，但HK416操作起来与传统M16完全相同，不需要进行适应性训练。所以用操作方式相同的HK416代替M4系列，而用人机工效更好的Mk17代替M14系列就是前线特种兵们的选择了。至于常规部队，除了海军陆战队装备了M27 IAR外，还没有机会使用HK416（AWG都已经上交了）。

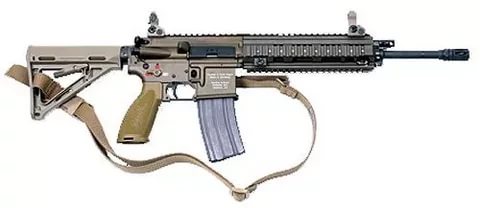

在2011年的时候，HK公司曾推出了HK416 IC，用于参加美国陆军的“单兵卡宾枪”（Individual Carbine，这个“Individual”的含义不是字面上的“独立”，而是指“单兵”）竞标计划，该计划打算采用一种新的卡宾枪取代现装备的M4 MWS。参与IC计划竞标的样枪除了HK416 IC外，还有雷明顿ACR-IC、FN公司的FNAC、ADCOR公司的BEAR IC、柯尔特IC、LWRC公司的IC-A5等等。

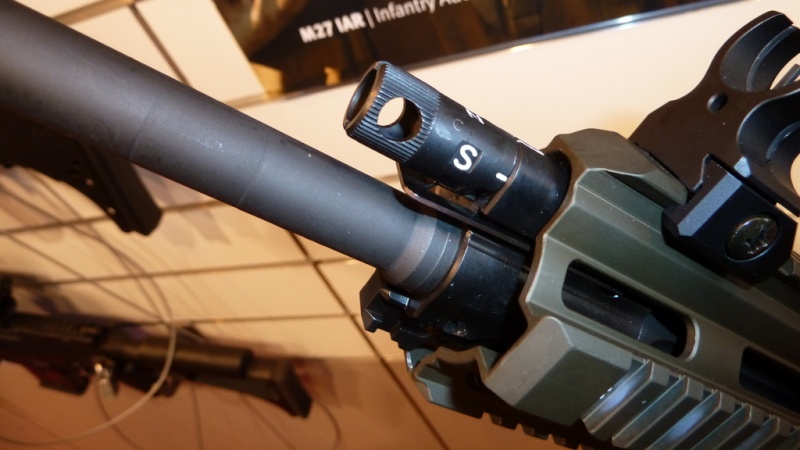

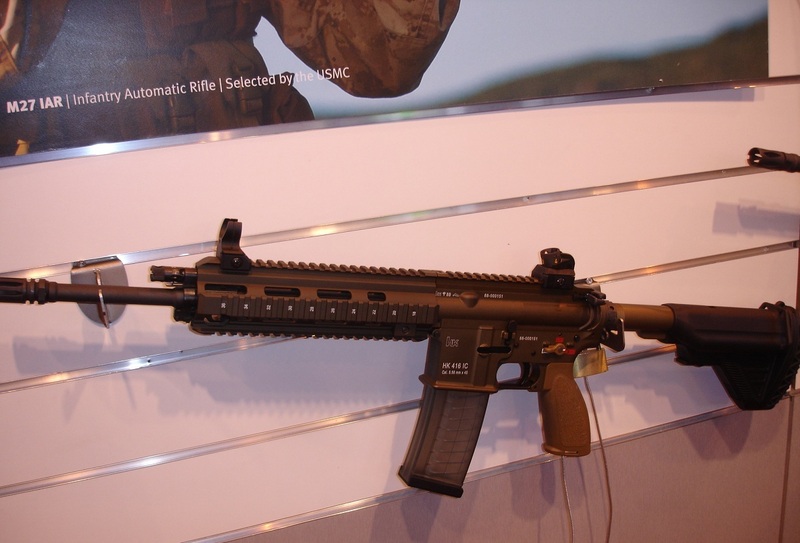

在2012年HK公司又在欧洲推出HK416A5。HK416 IC与HK416A5有共通的地方，比如气体调节器有两个位置，标准位置（N）和消音器位置（S）；双侧快慢机，而且左右侧可联动。但在更多的细节上，HK416 IC更接近旧的HK416，而与HK416A5有许多的不同。此外因为IC项目的重量要求比较严格，为了减重，HK416 IC在导气箍前方的枪管用细直径的“铅笔管”，而导气箍后方的枪管仍然维持重型枪管的外径，但枪管表面开纵槽来减重。这样的枪管特征是在其他型号的HK416上所没有的（因为几乎所有的HK416都是重型枪管，即使是专门为三角洲开发的轻型枪管，比起传统AR的铅笔管仍然算重型枪管）。很难说双侧快慢机和气体调节器的设计是被HK416A5继承？还是因为在推出HK416 IC时，HK公司早就在着手进行这些改进。

在2013年，美国陆军取消了IC项目，但HK416A5则欧洲拿到订单。

目前已经确认装备或使用HK416的军事单位还有：荷兰陆军的特种部队KCU（同时装备有HK417），土耳其陆军，意大利海军特种部队，波兰GROM，马来西亚VAT69，印尼海军陆战队的反恐怖部队Detasemen Jala Mengkara，阿尔巴尼亚B.O.S.。另外美国的国会警察特种部队CERT、国土安全部、爱达华州缉毒署的SRT、司法部、缅因州SWAT、纳什维尔市的SWAT、NASA的SWAT、弗吉尼亚州Fairfax的SWAT、阿拉巴马州的Trussville市警察局也装备了HK416，而弗罗里达州威尔士湖警察局的SWAT则同时装备了HK416和HK417。

上述的部队的装备数量都不太多，因为这些单位本身人数就少。不过HK公司在2007年成功地赢得一份价值1660万美元的订购合同，为挪威军队提供8200支HK416及相关配件、备件。挪威军队为了替换原装备的G3步枪，经过一番严格的新枪选型试验，原本能进入最后试验阶段的只有HK公司的G36KV3、加拿大迪玛科公司的C8IUR和瑞士轻武器公司的SG551-SB，但没想到最后突然冒出个HK416来赢得了这个竞标。但挪威军方采购的HK416与美军采购的稍有不同，这是应挪威军方要求作了改进，主要是把击针止动销进行改造防止分解保养时丢失击针限位销，有独特的导气调节器，击锤在任何情况下（准备击发或已经击发完毕）都可以把快慢机调到保险。考虑到挪威会在顶部导轨上装激光瞄准器，瞄准基线似乎也被往上移。

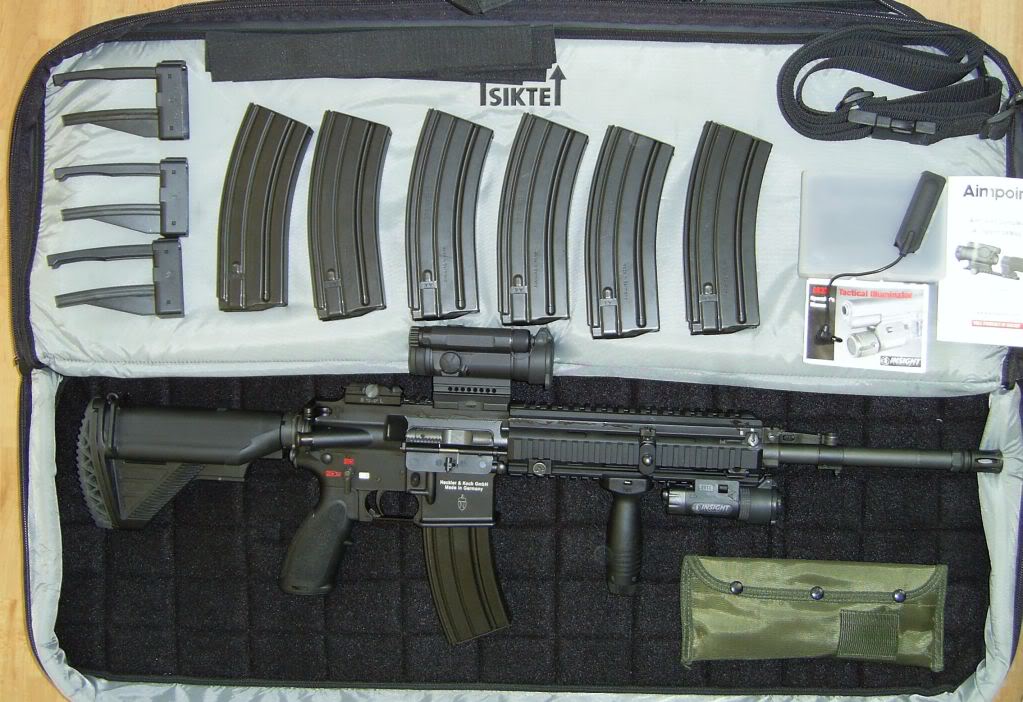

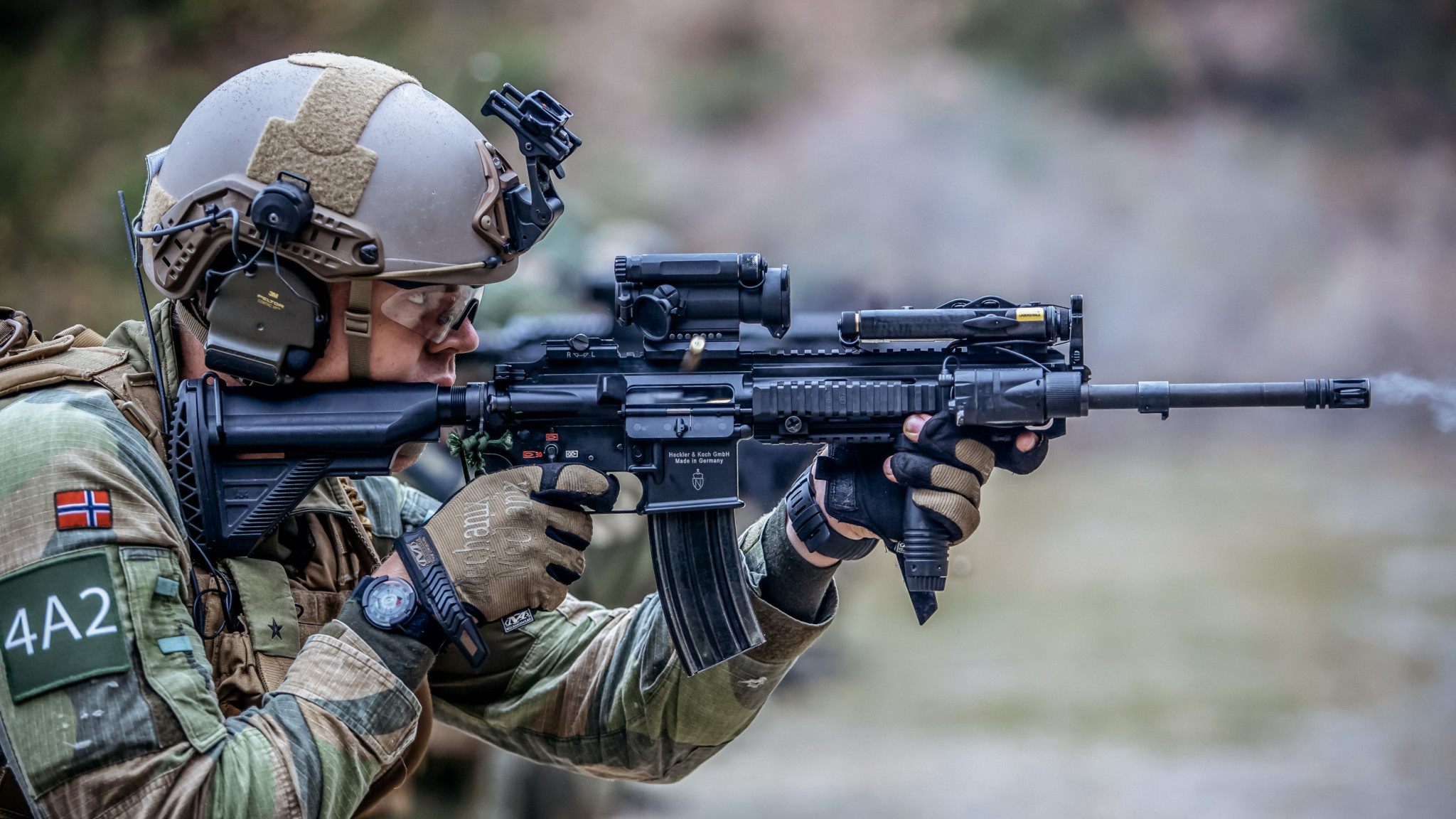

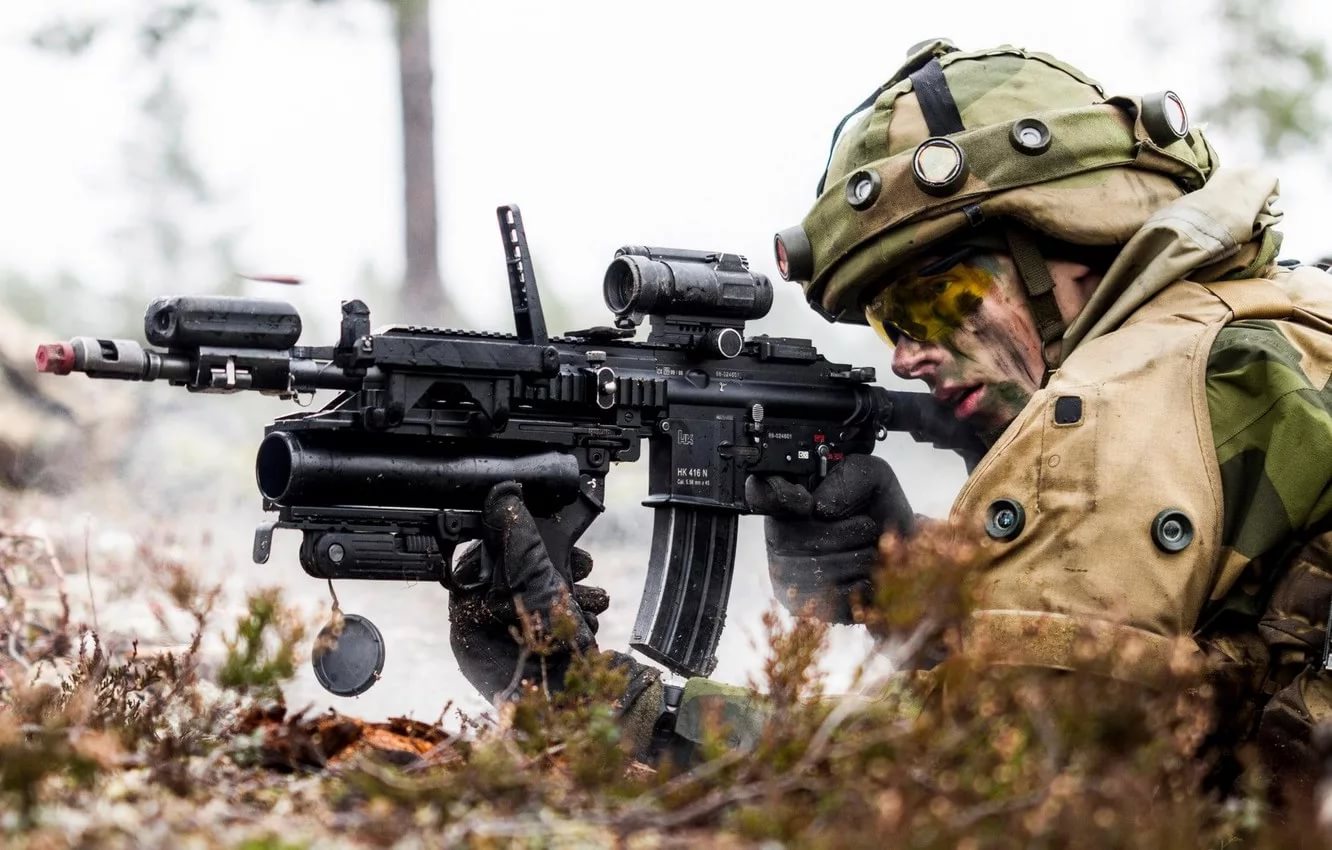

挪威型HK416A3，与大多数国家的HK416A2稍有区别

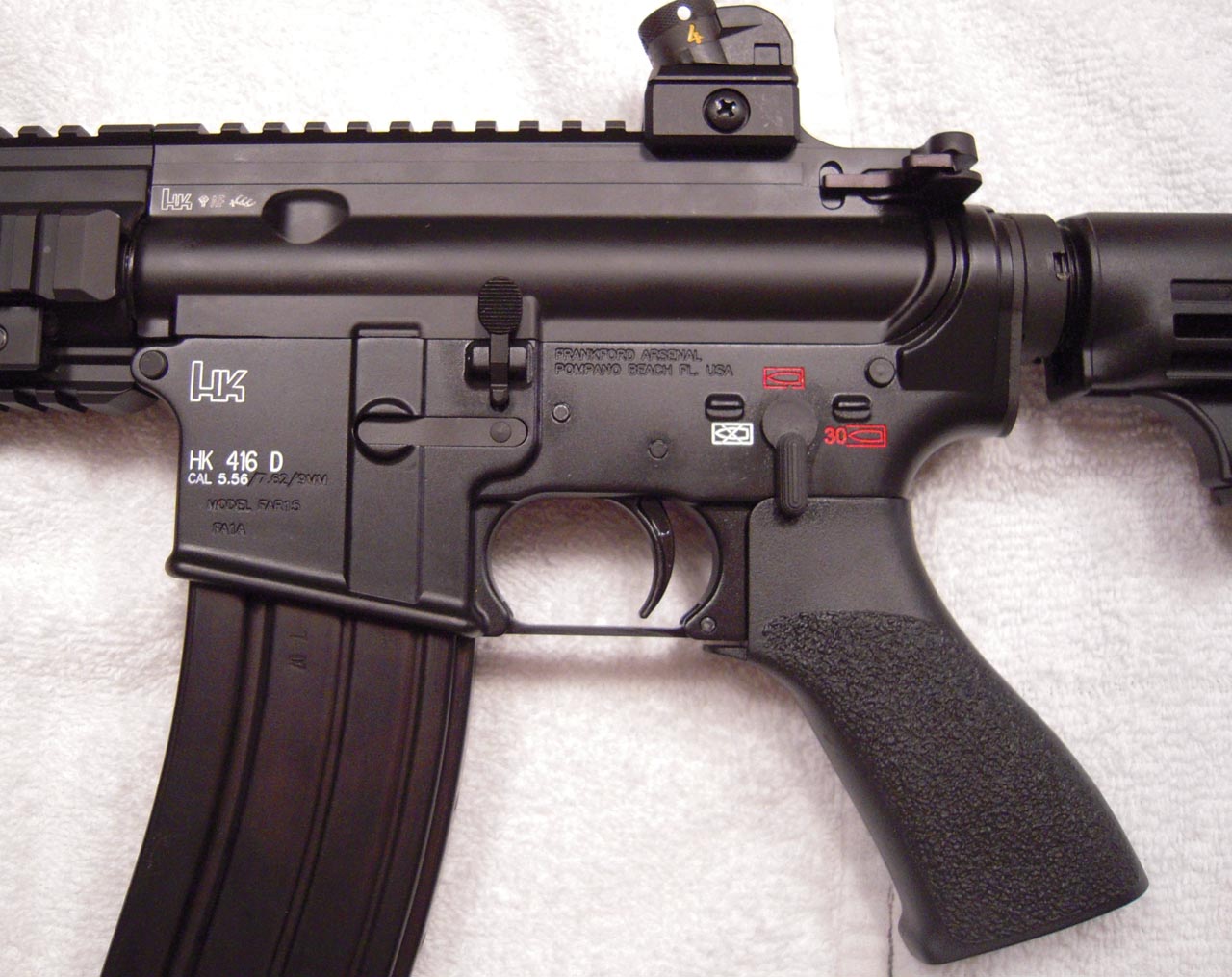

挪威型HK416被命名为HK416A3，其实在这之前三角洲、海豹六队等单位所装备的HK416是属于HK416A2，这也是在HK416A5推出前被众多用户广泛采购的型号。另外HK公司会在机匣铭文上用不同的后缀表示国家名，所以挪威型称为HK416N，后来的法国型称为HK416F，而美军特种部队所购买的HK416D其实是指德国原厂型号的意思（美国海军陆战队的M27 IAR除外）。HK416D的性能参数诸元如下表：

HK416各系列的发展过程如下：

• HK416是基础型，没有击针簧和击针保险；

• HK416A1加入了击针簧和击针保险，同时只有机匣左侧有个容纳拉机柄限位钩的凹槽；

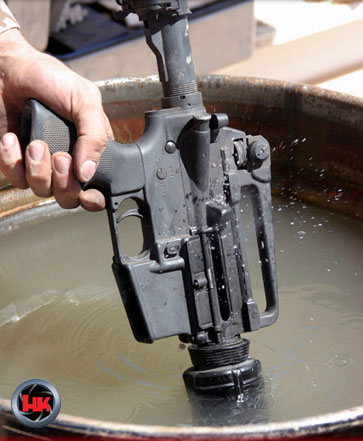

• HK416A2有Over The Beach能力，意思是在枪支在出水后能立即射击，HK公司专门拍过这个宣传视频；

• HK416A3就是挪威型；

• HK416A4改成了两道火扳机；

• HK416A5是第一次有重大改进的型号；

• HK416A6据说是HK416A5的重型枪管型；

• HK416A7是第二次有重大改进的型号。

土耳其在2008年仿制HK416A2，并命名为Mehmetçik-1，后来又在此基础上研制了7.62x51mm口径的MPT-76。

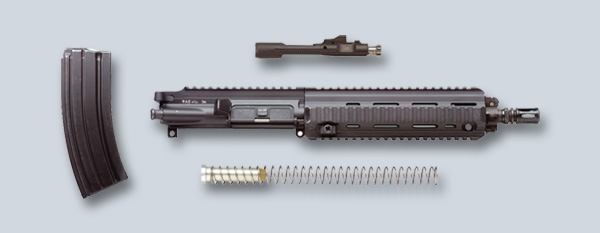

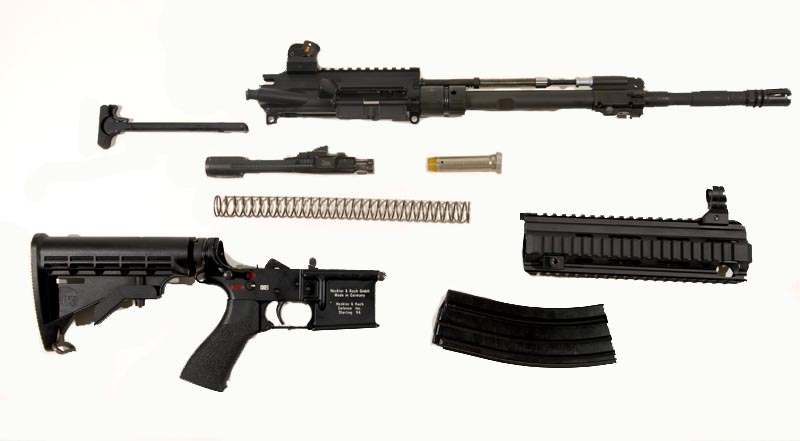

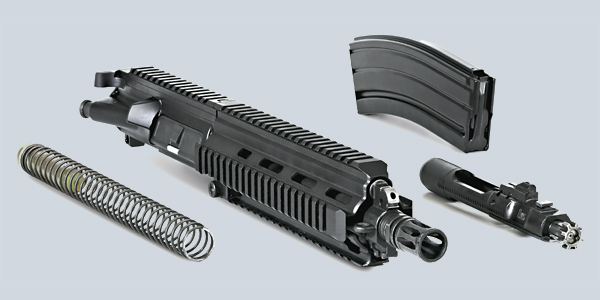

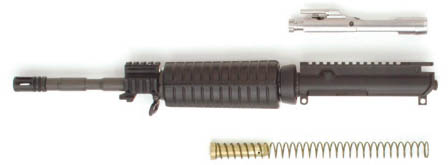

10英寸的上机匣改装套件

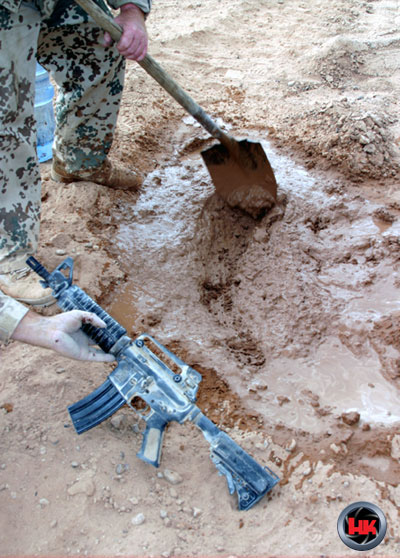

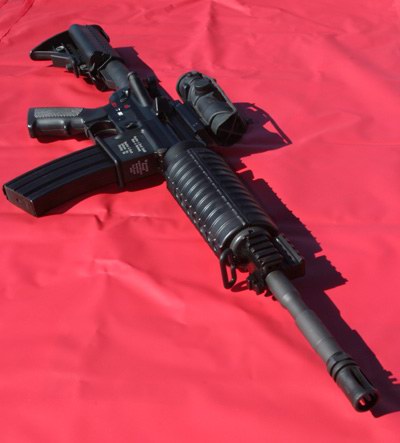

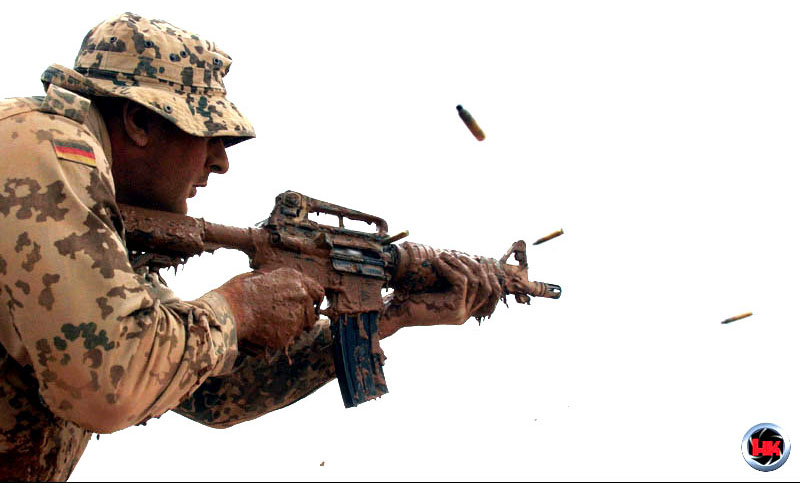

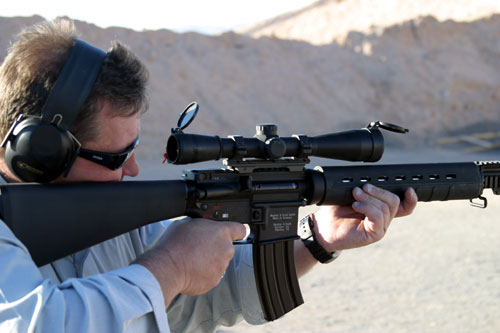

在尤马试验场进行可靠性试验的HKM4，图中可以看出其中有一样枪些是采用M16A2的上机匣而非HK生产的上机匣

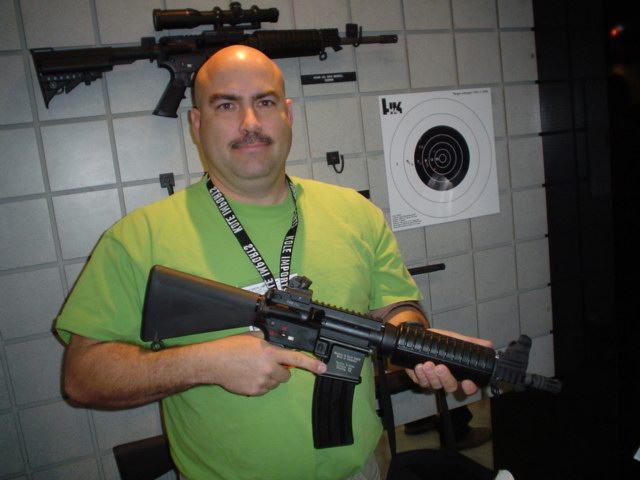

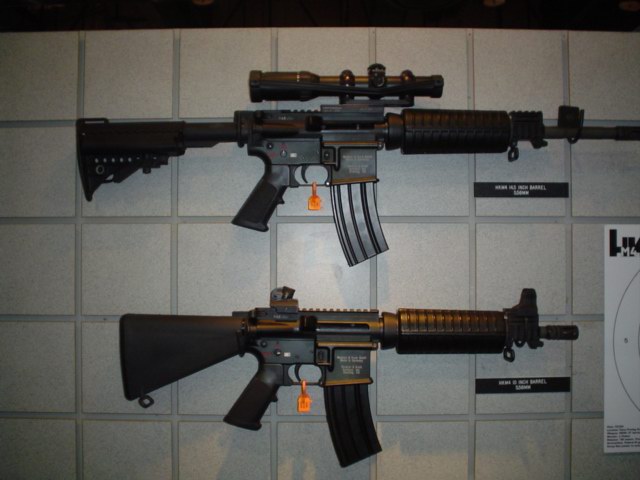

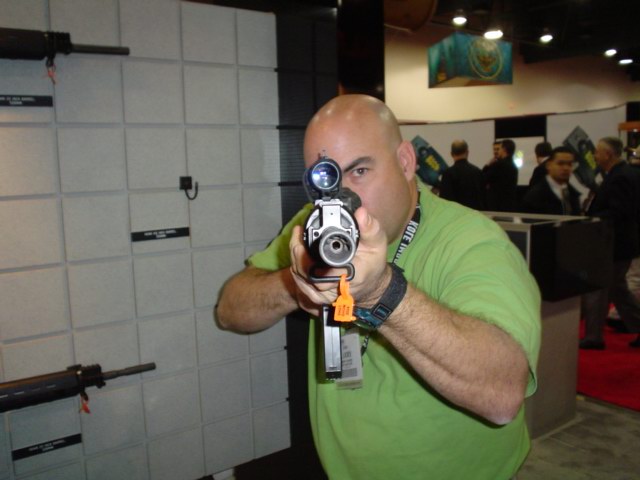

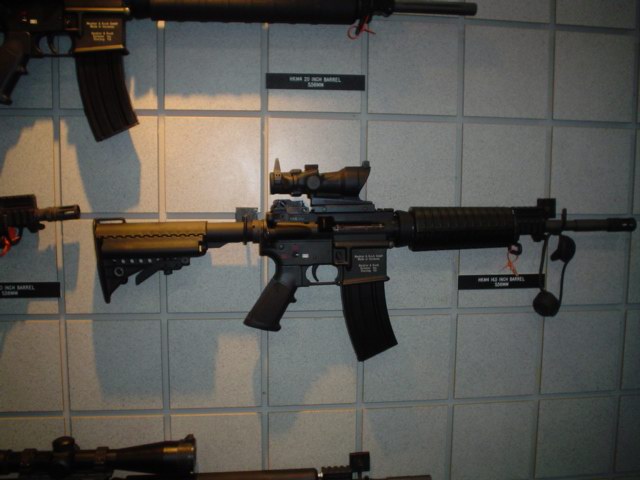

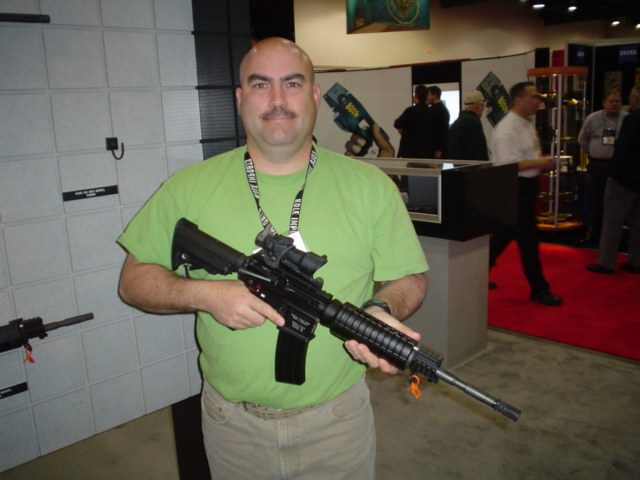

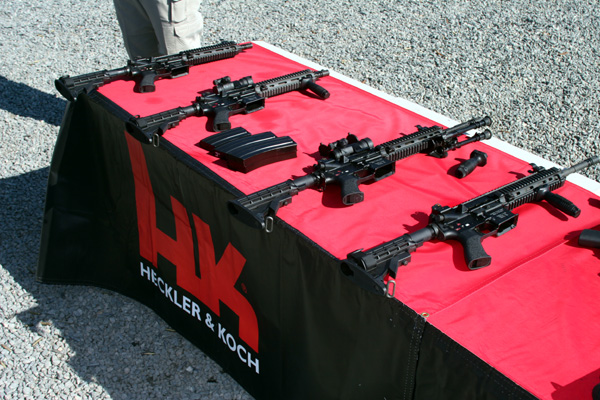

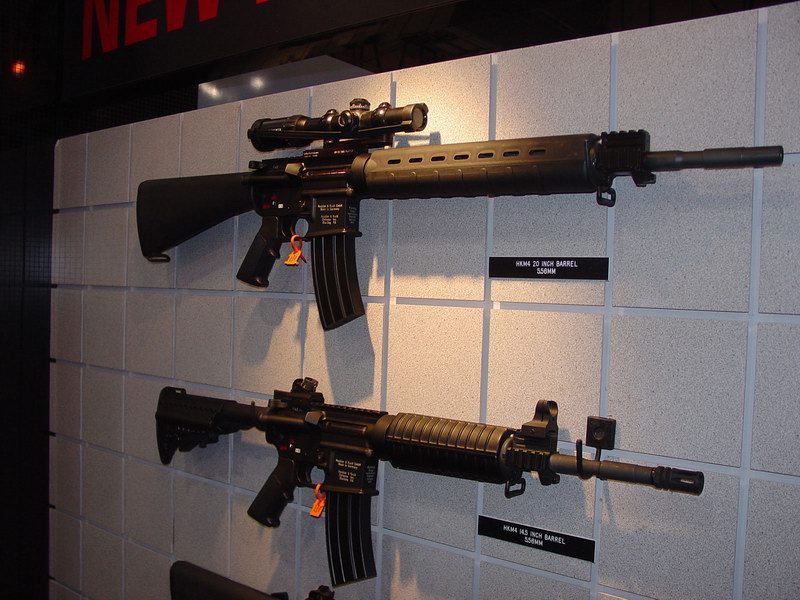

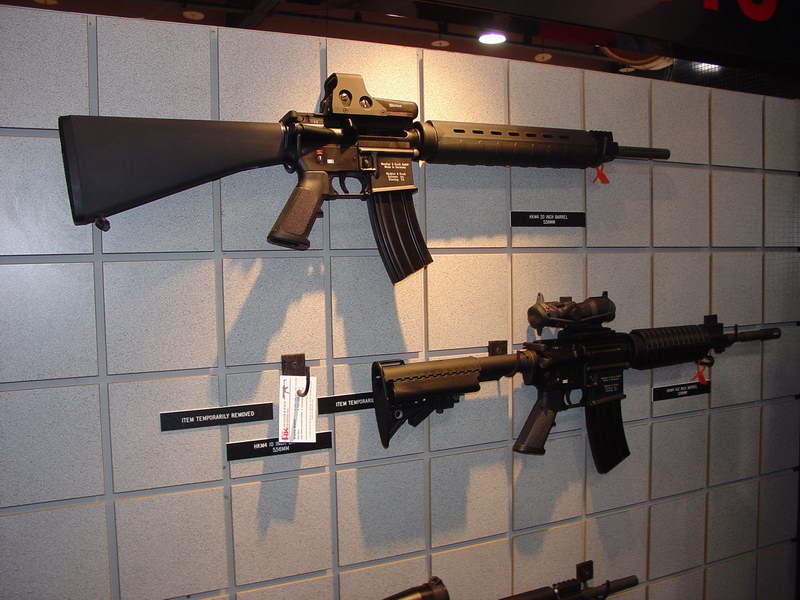

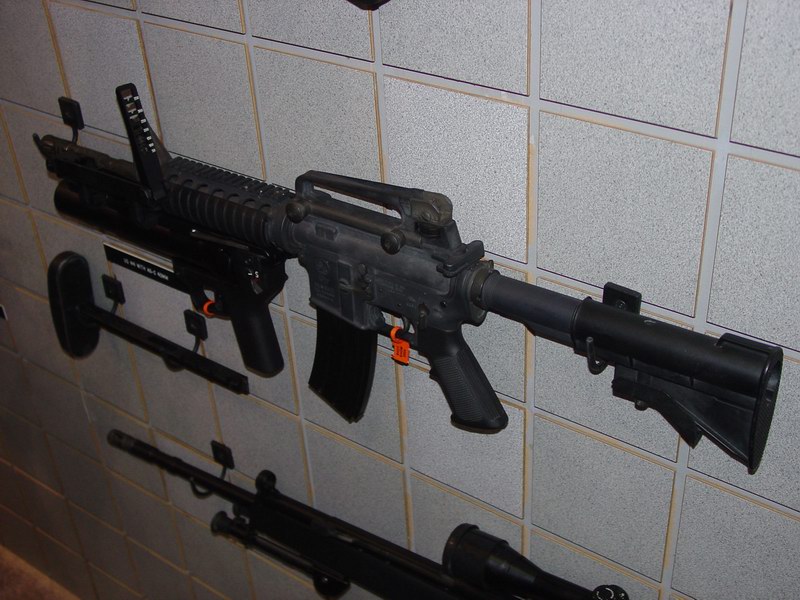

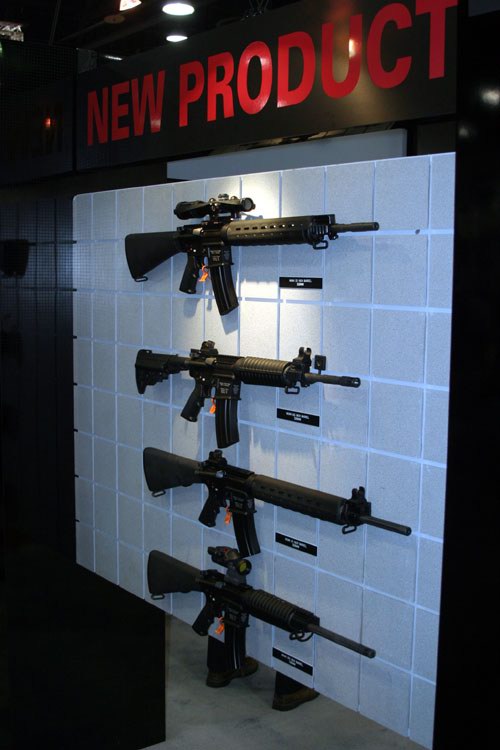

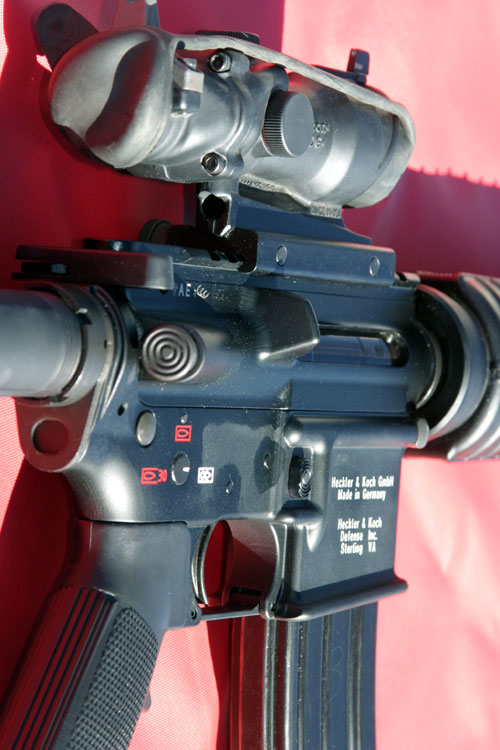

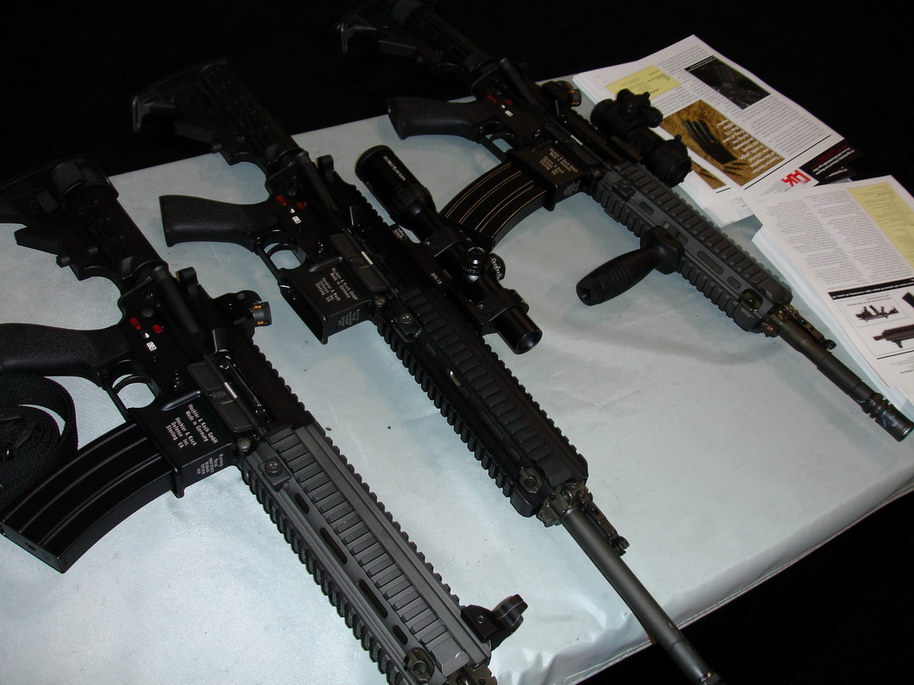

2004年拉斯维加斯枪展上的HKM4展台

14.5英寸枪管的型号

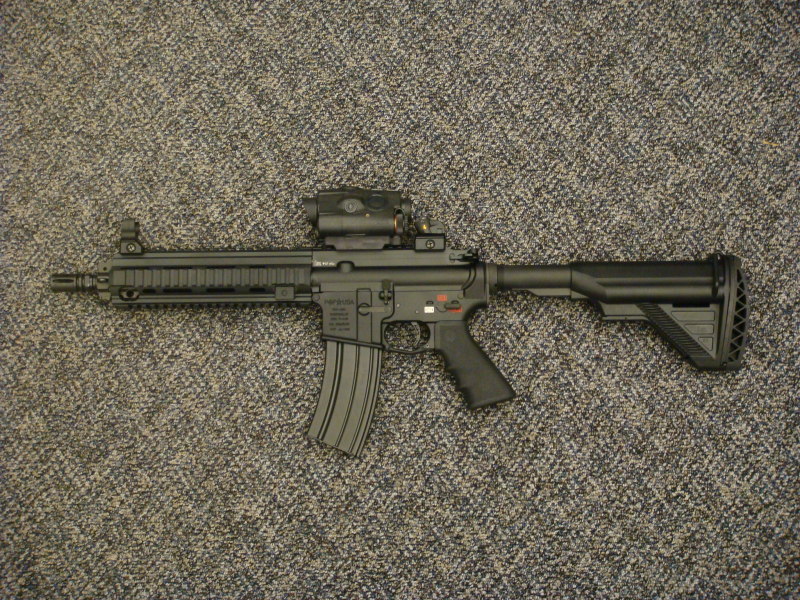

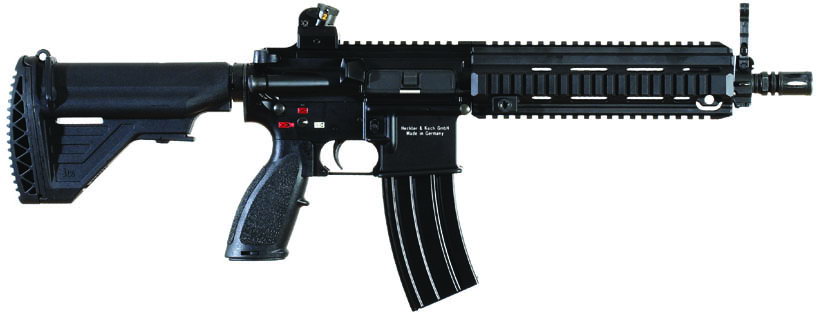

10英寸枪管的型号

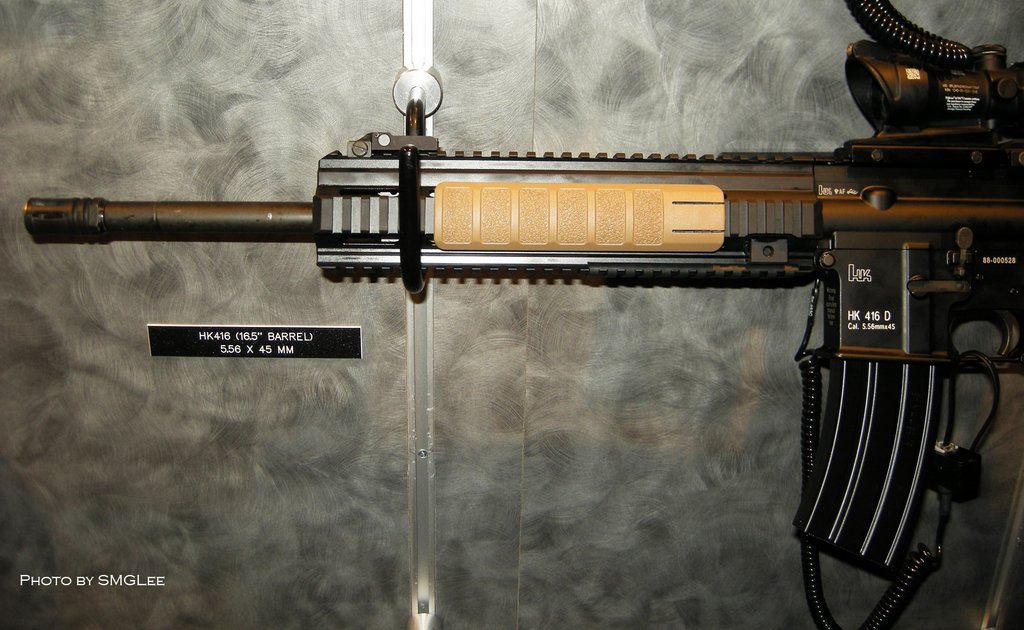

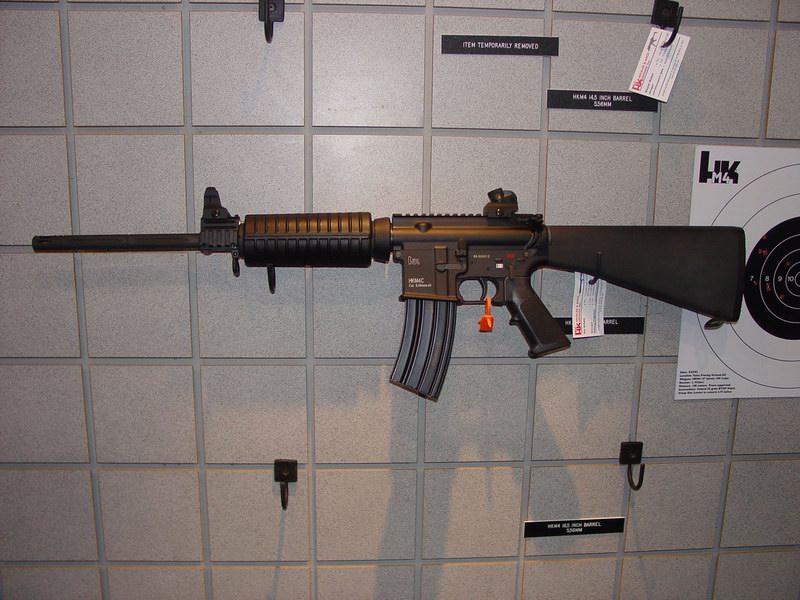

16.5英寸重型枪管的型号

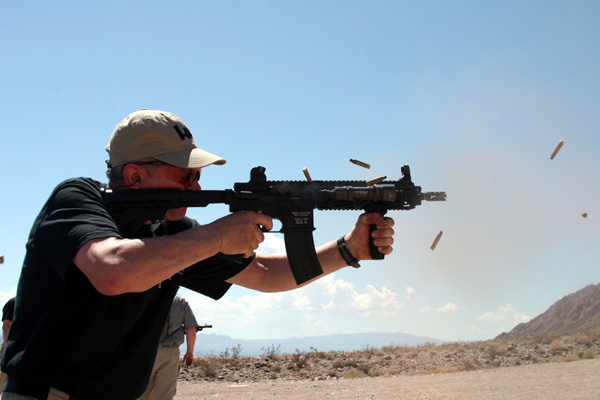

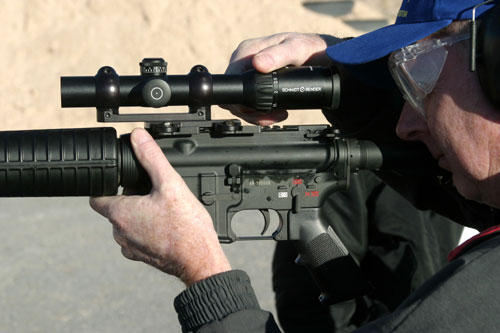

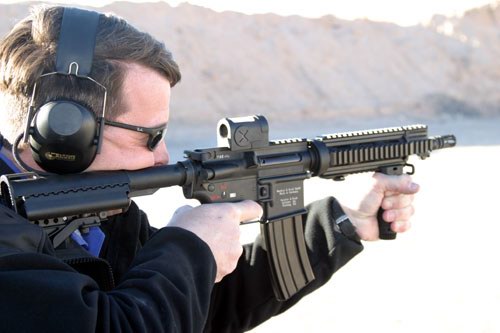

枪展期间，在北拉斯维加斯警察局靶场进行实弹射击演示的HKM4

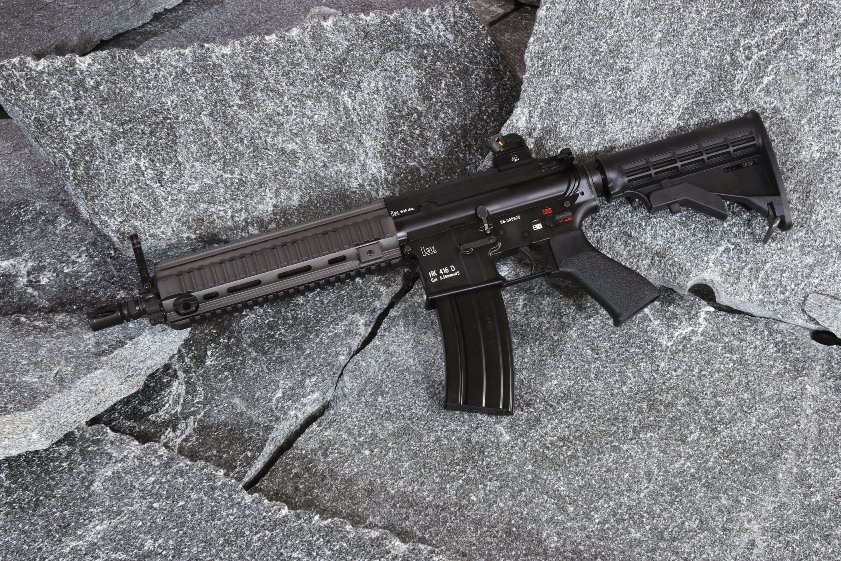

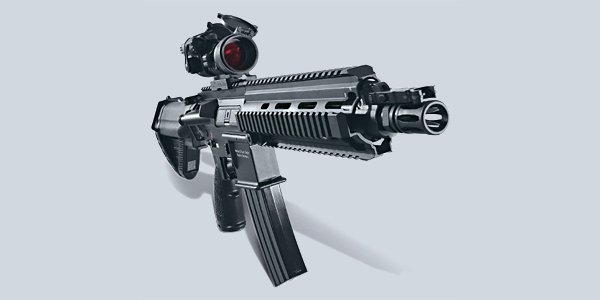

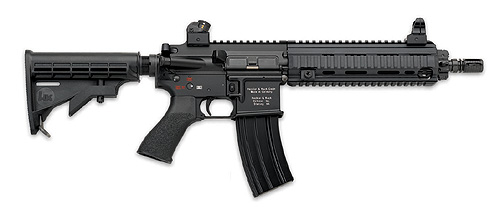

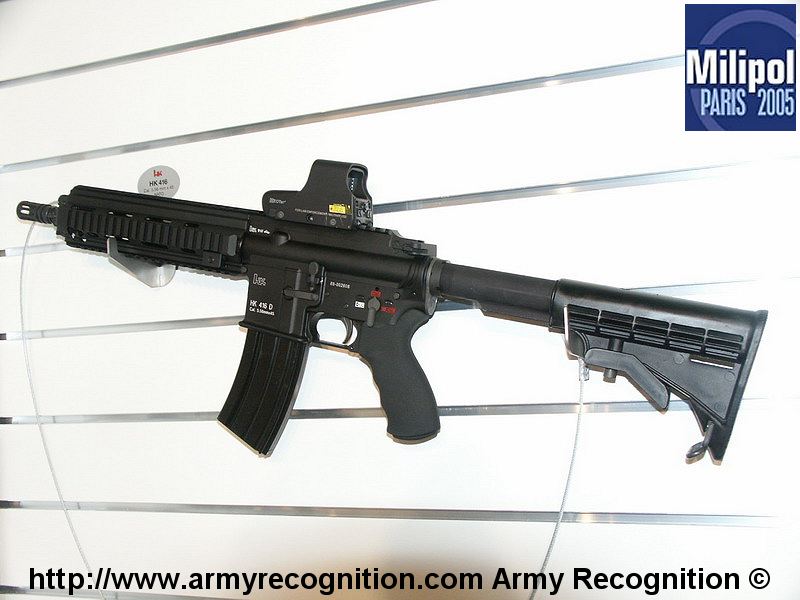

最终定型的HK416

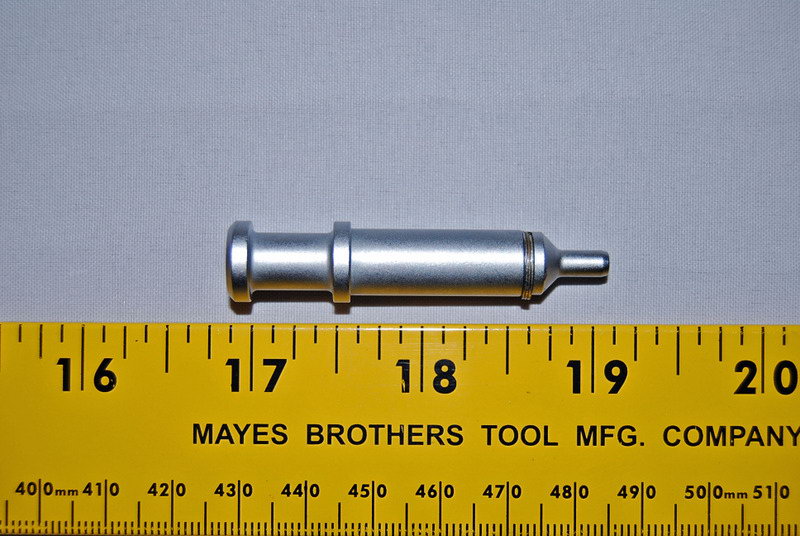

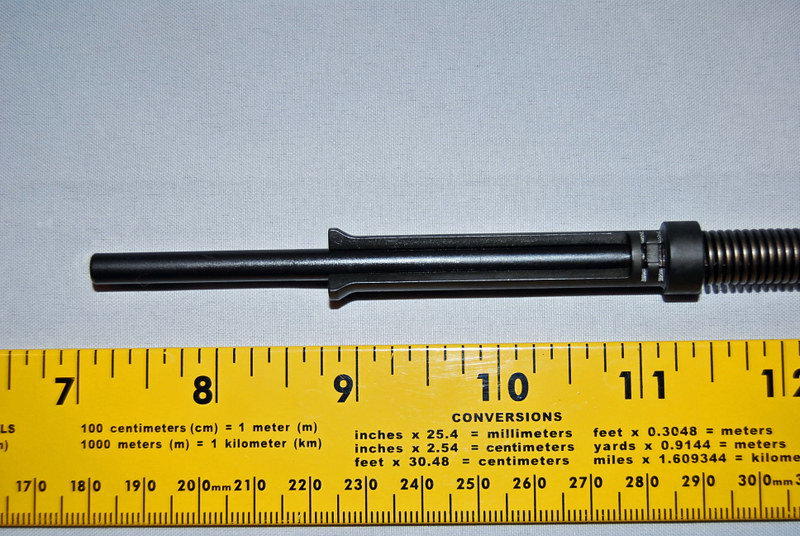

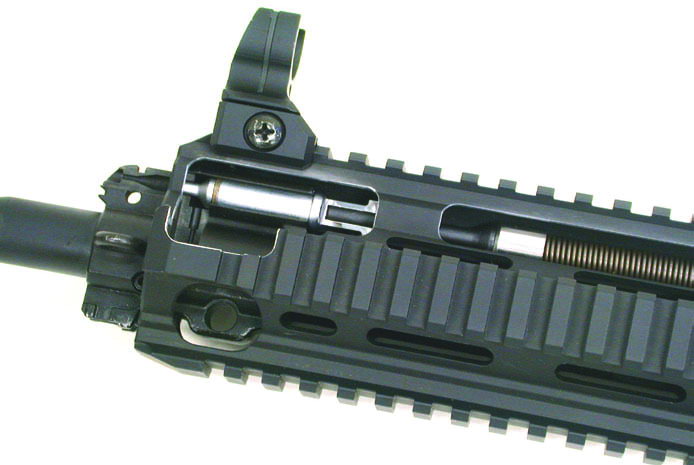

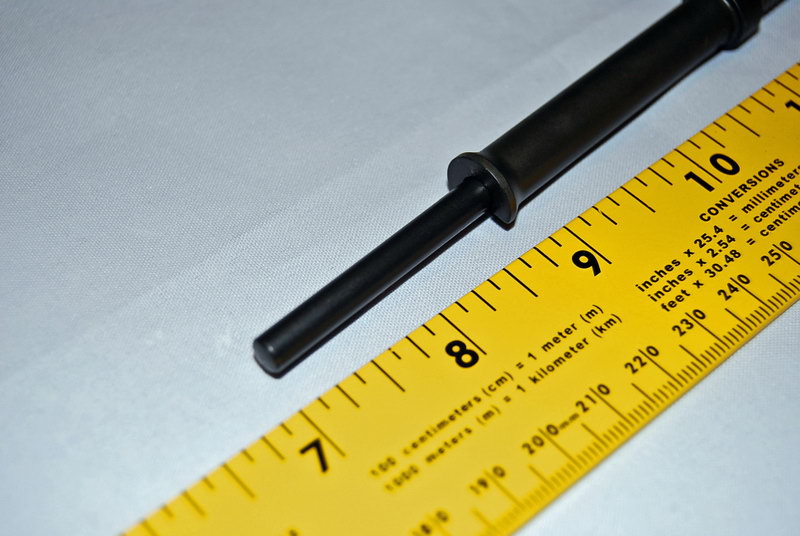

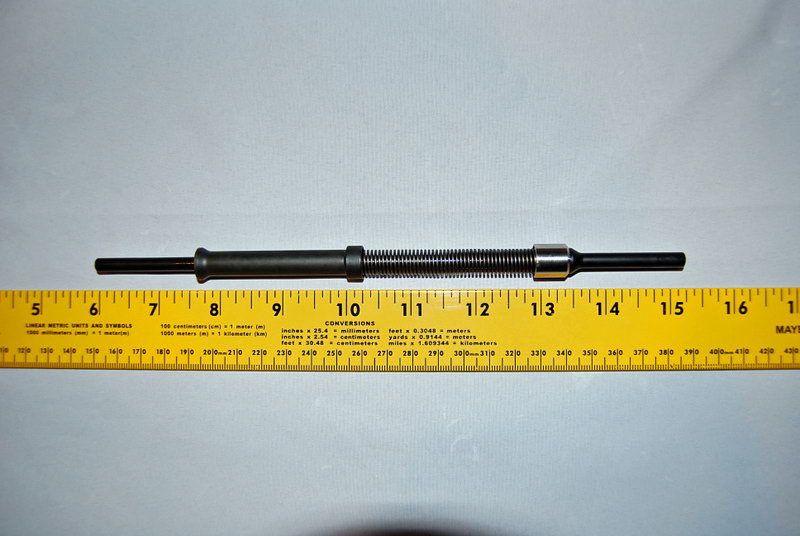

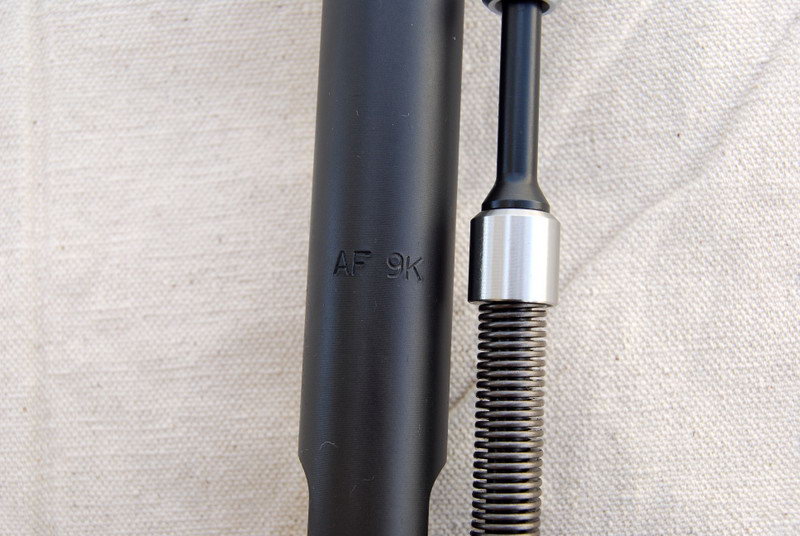

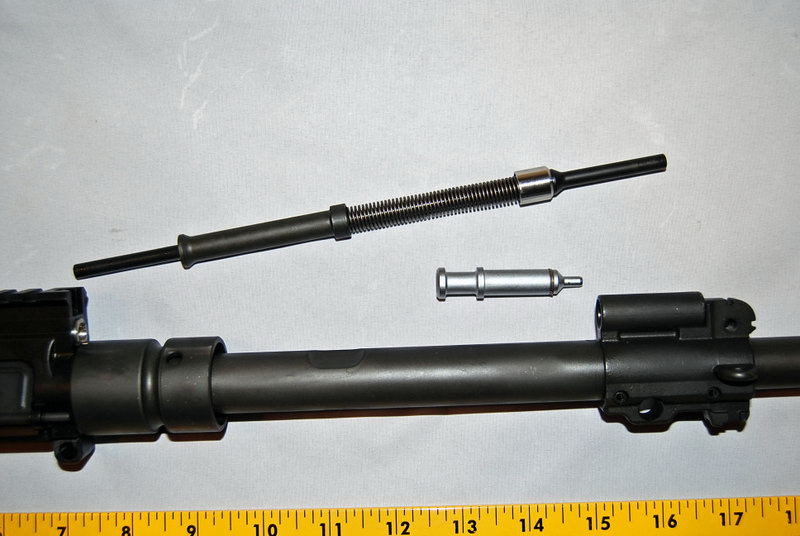

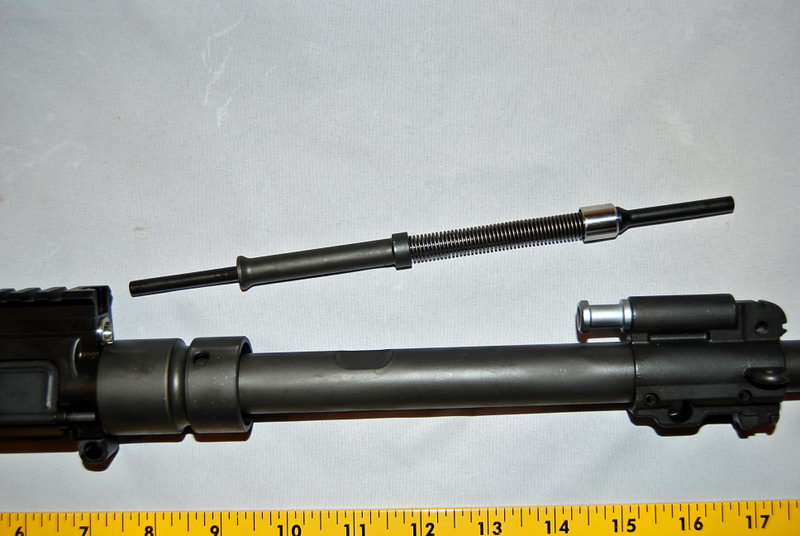

HK416的活塞系统

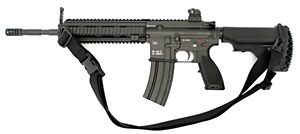

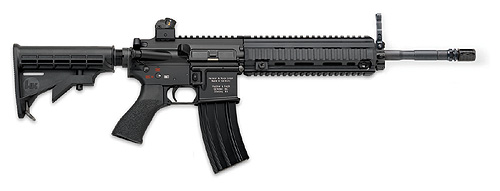

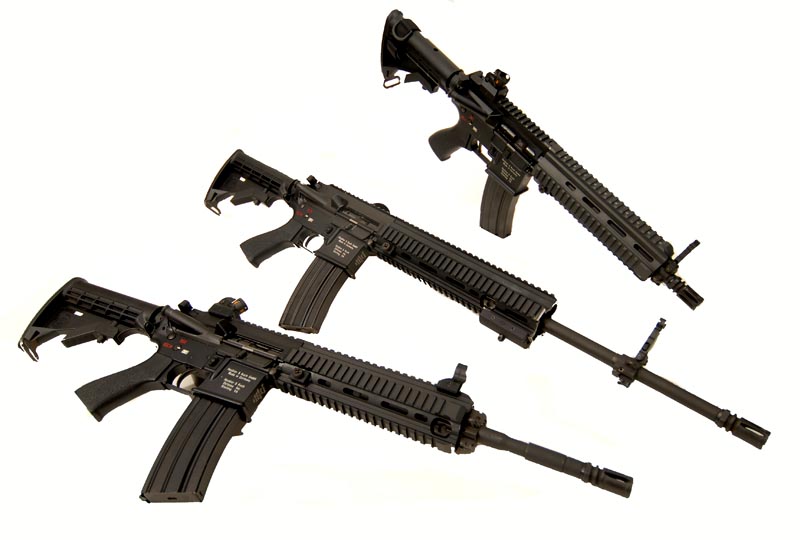

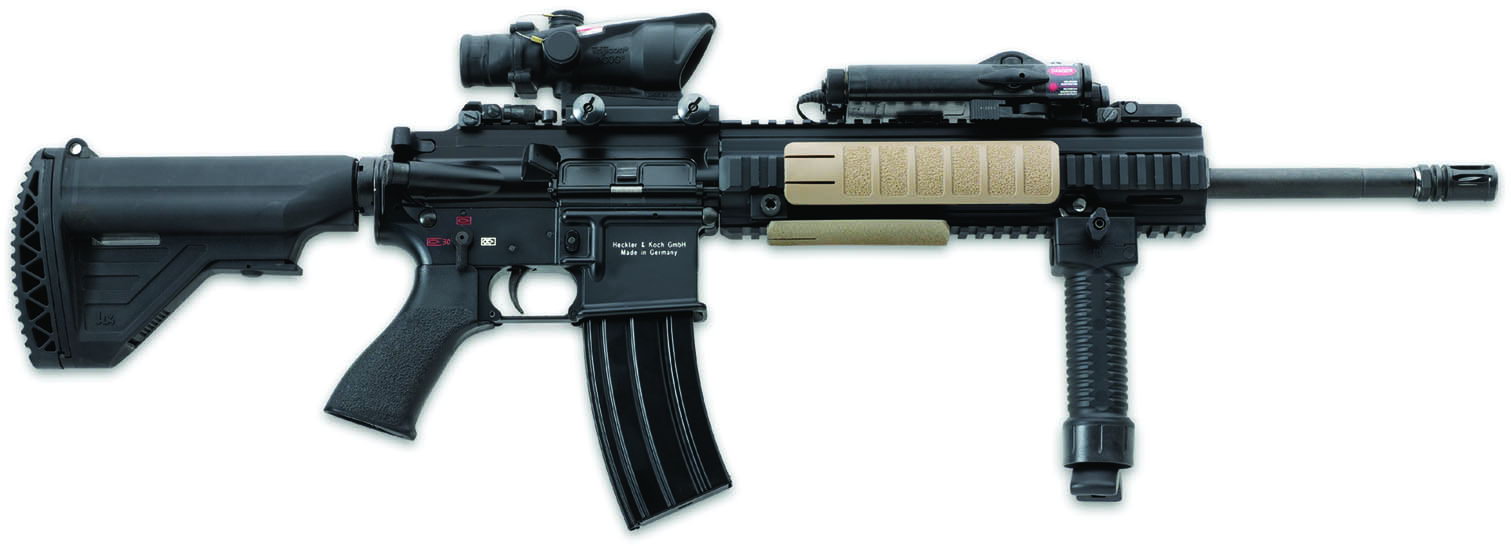

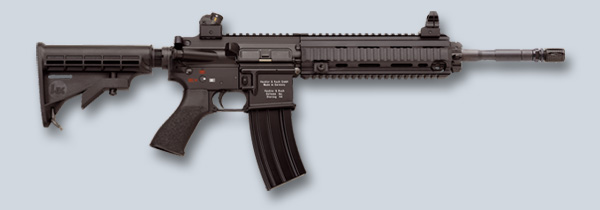

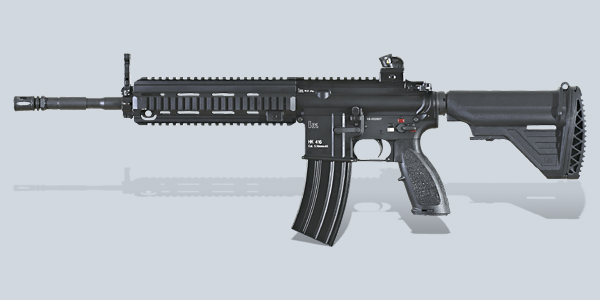

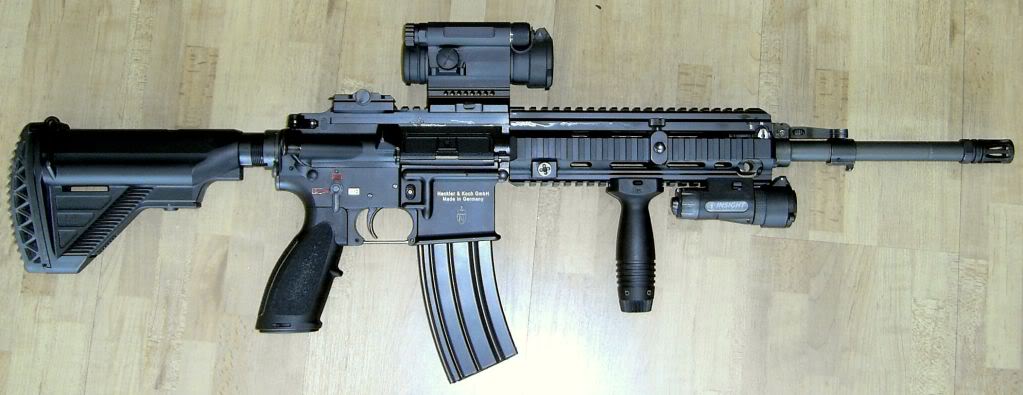

HK416的14.5英寸卡宾枪型

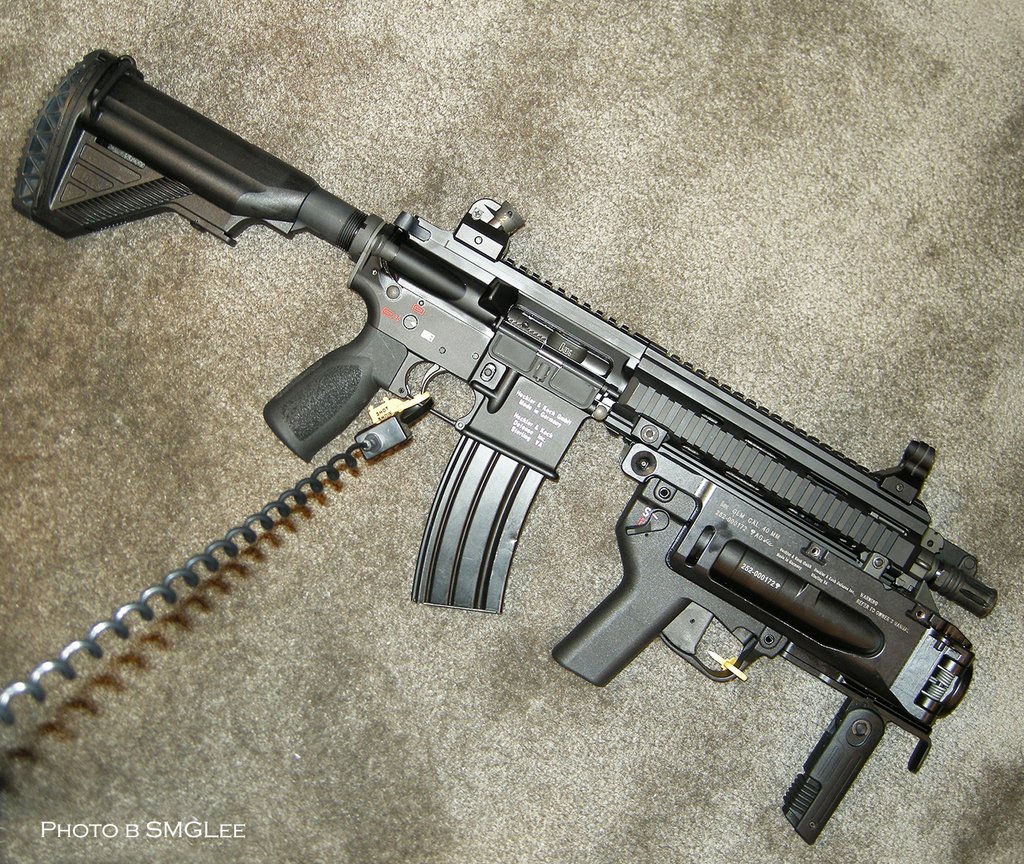

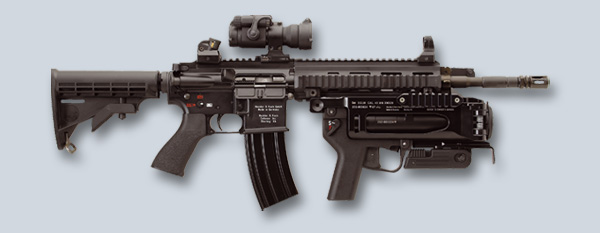

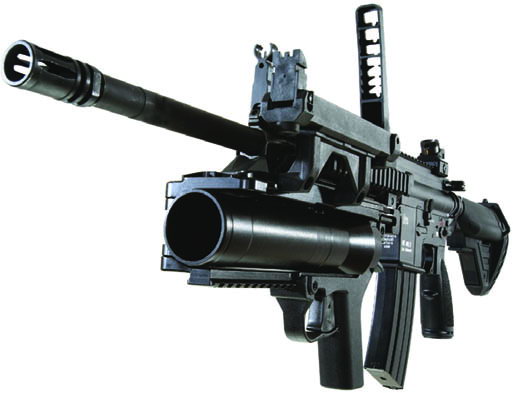

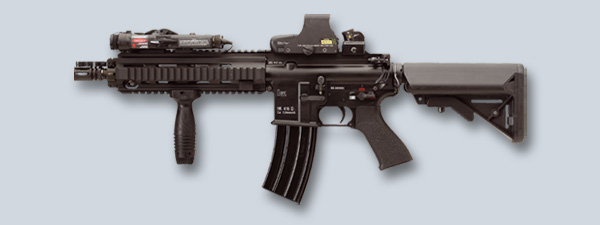

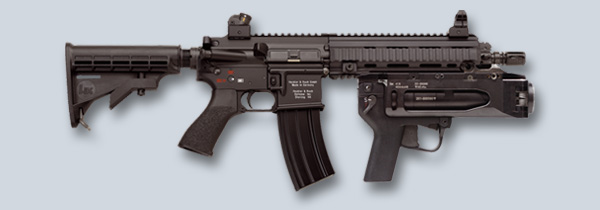

HK416的10英寸CQB型及加挂AG416（AG36每挂一种枪型就改一个名）

加挂AG416的14.5英寸型

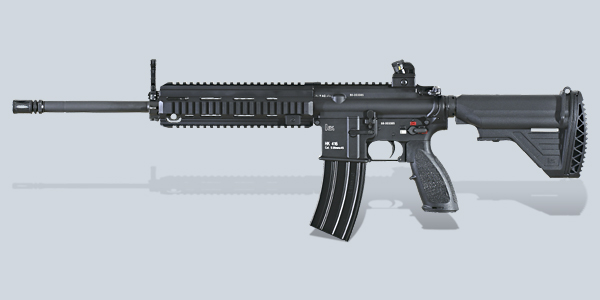

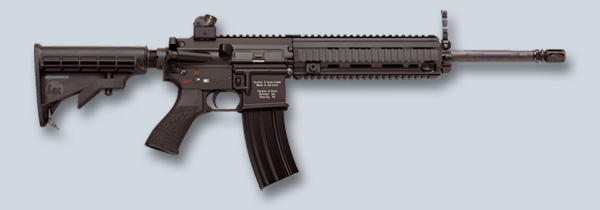

16英寸型

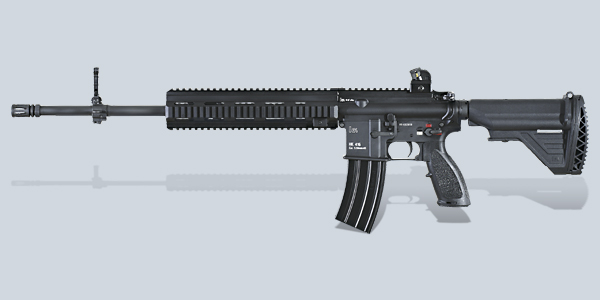

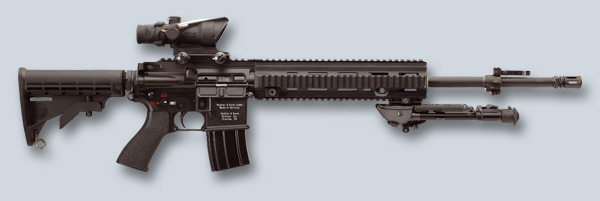

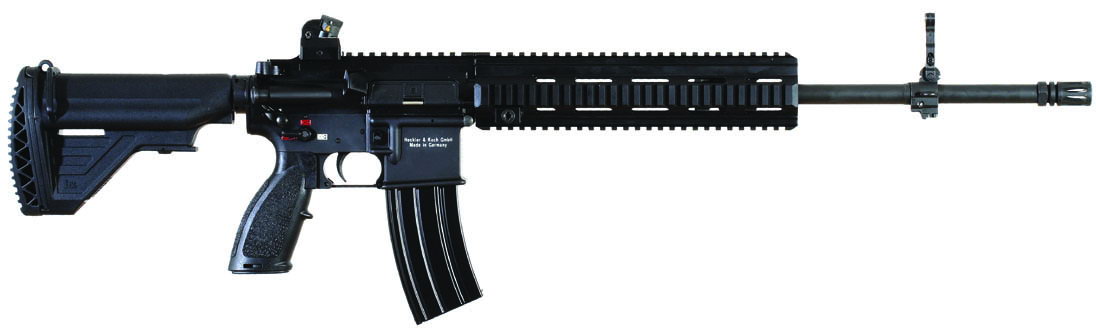

20英寸型

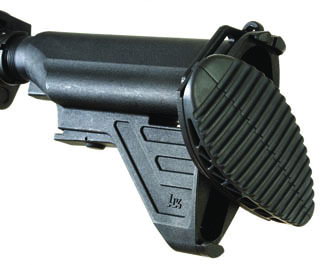

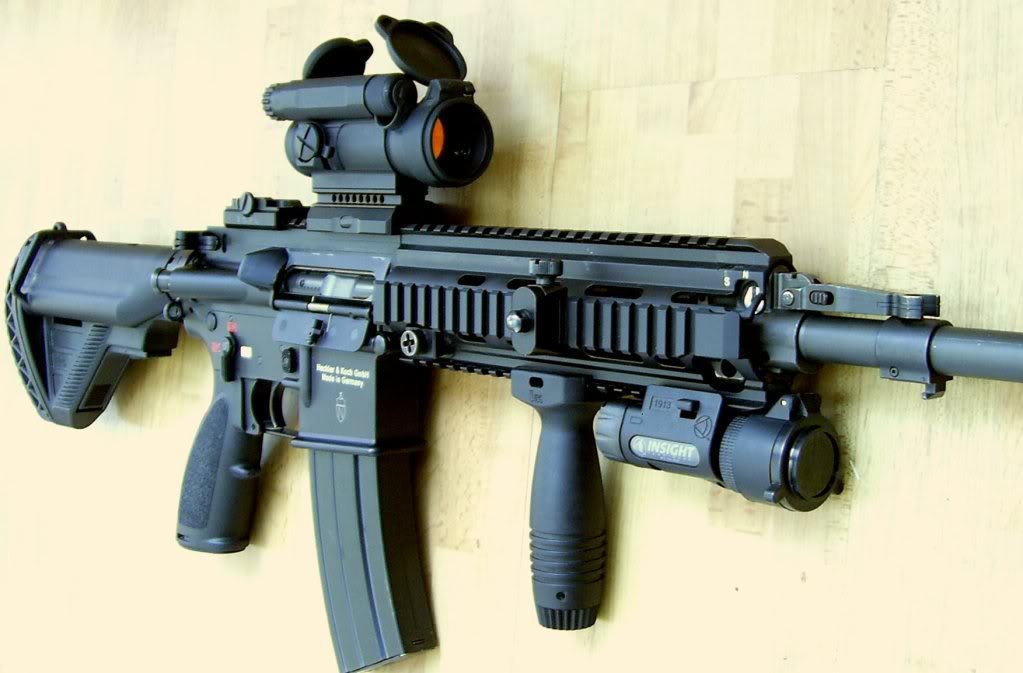

2008年推出的新款枪托

新的枪托内有贮存物品的空间

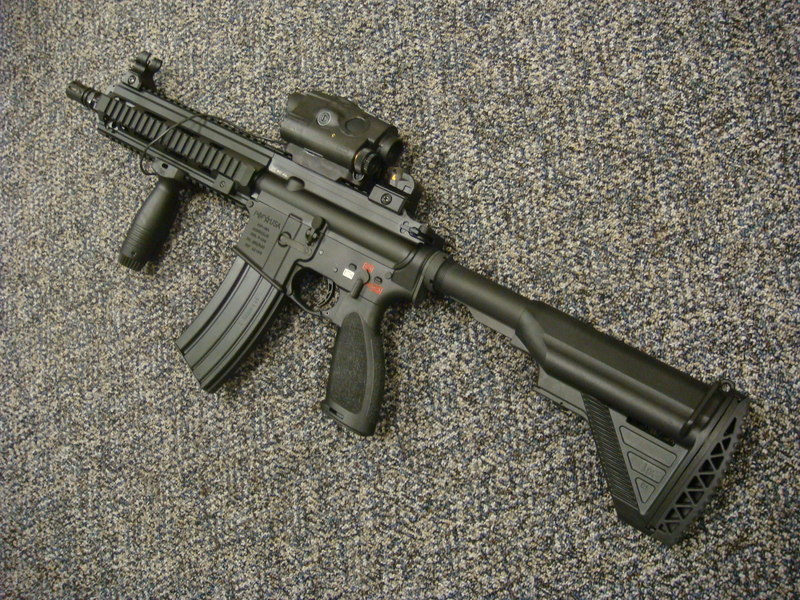

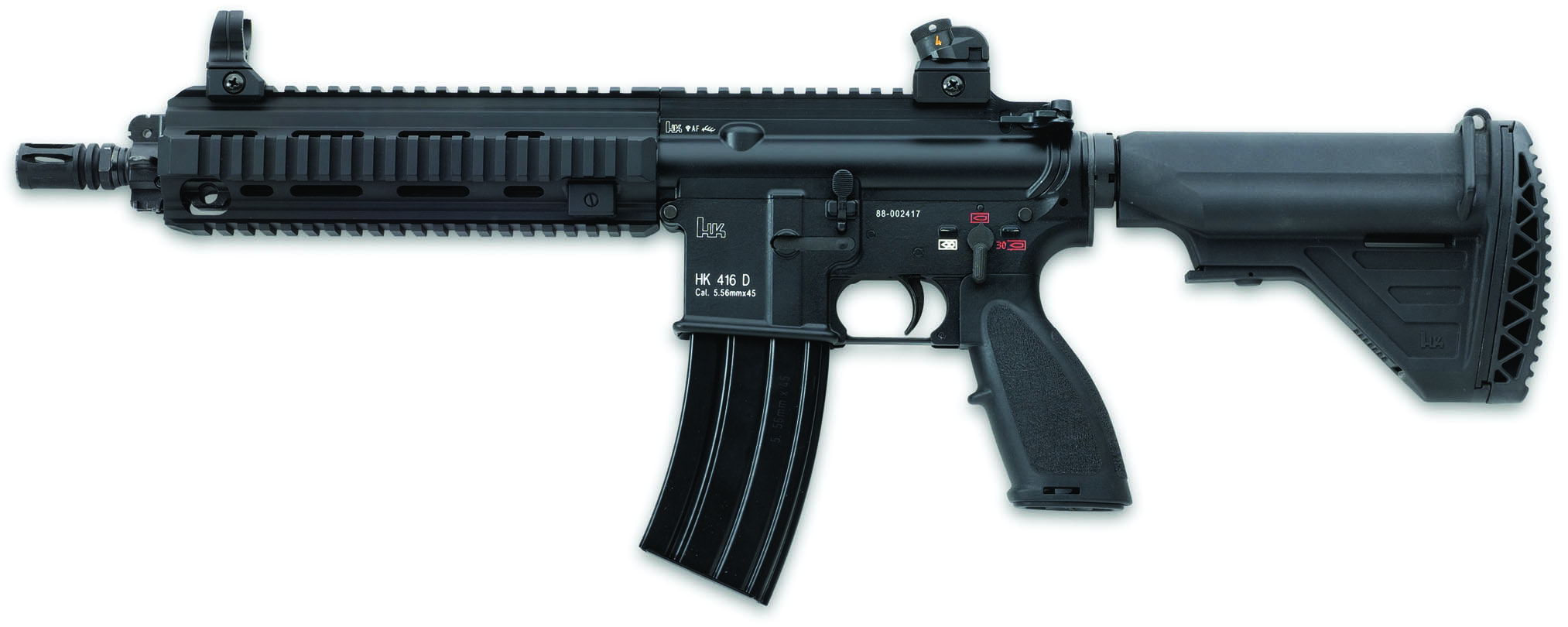

新枪托的10英寸型

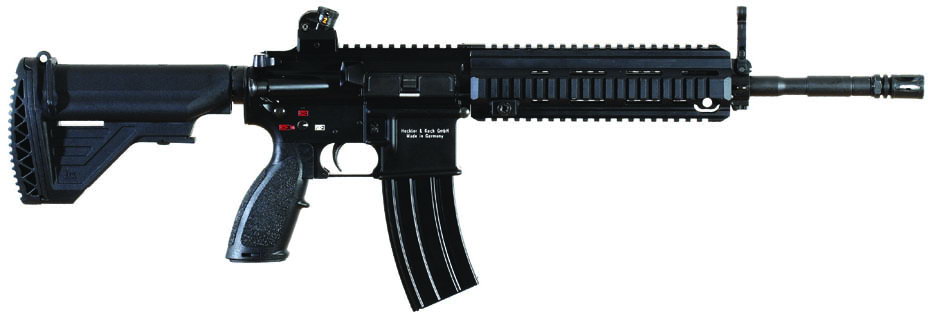

新枪托的14.5英寸型

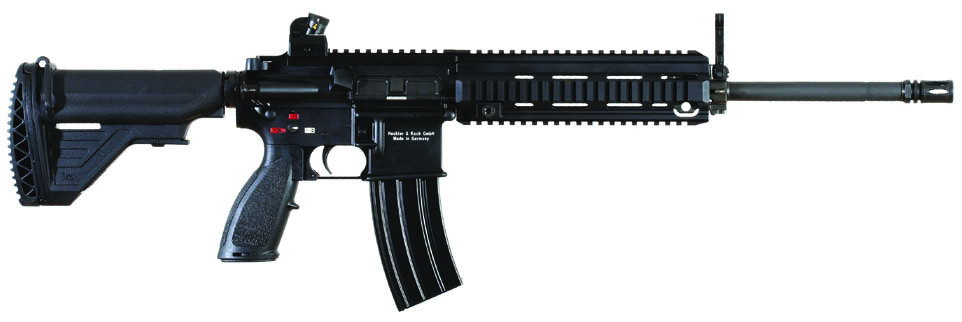

新枪托的16英寸型

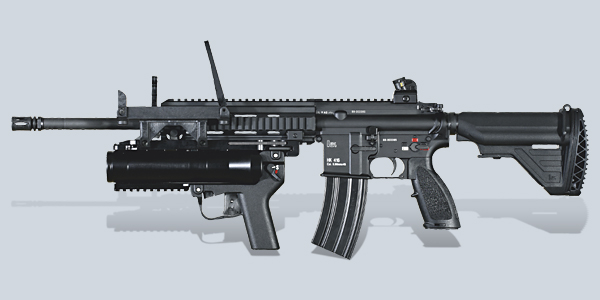

新枪托的20英寸型

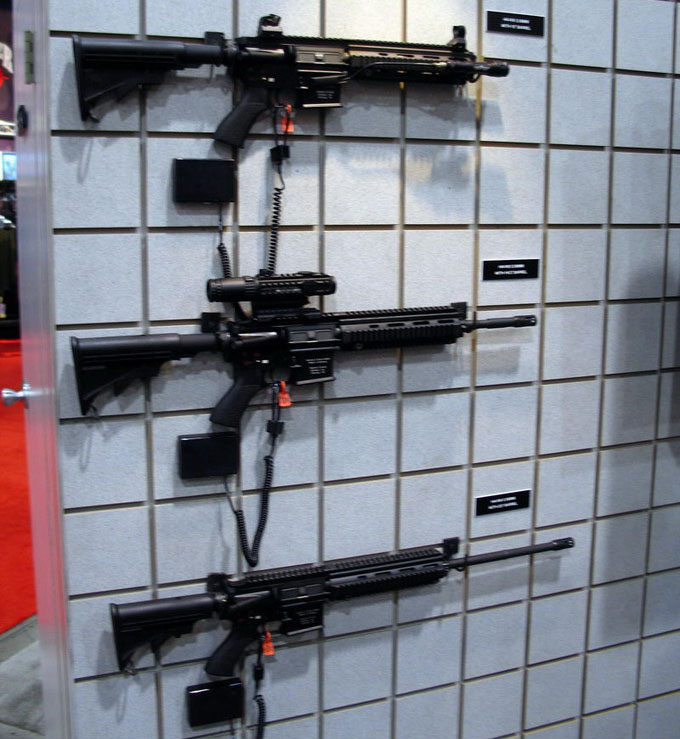

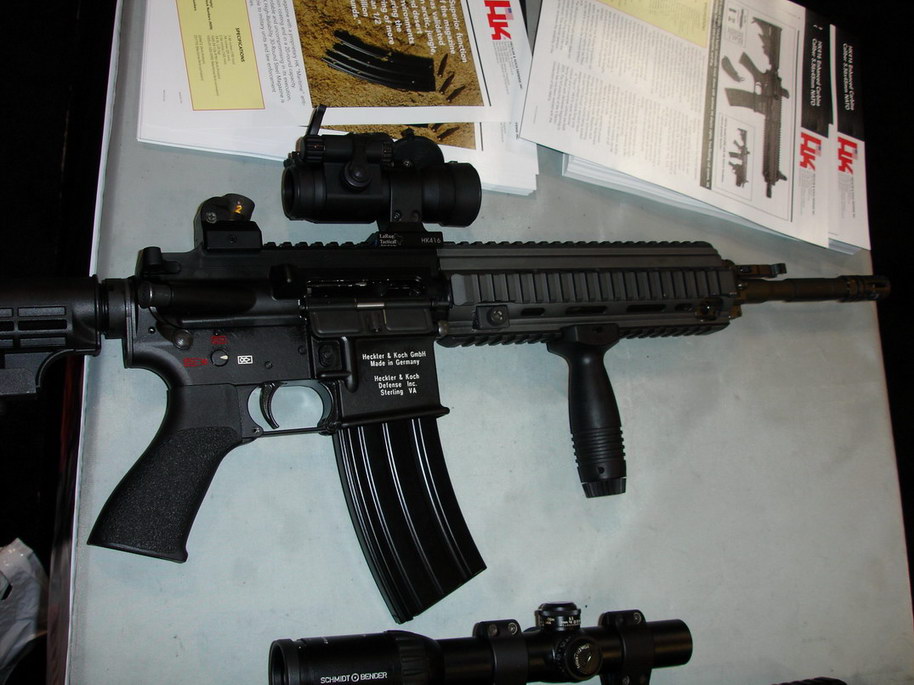

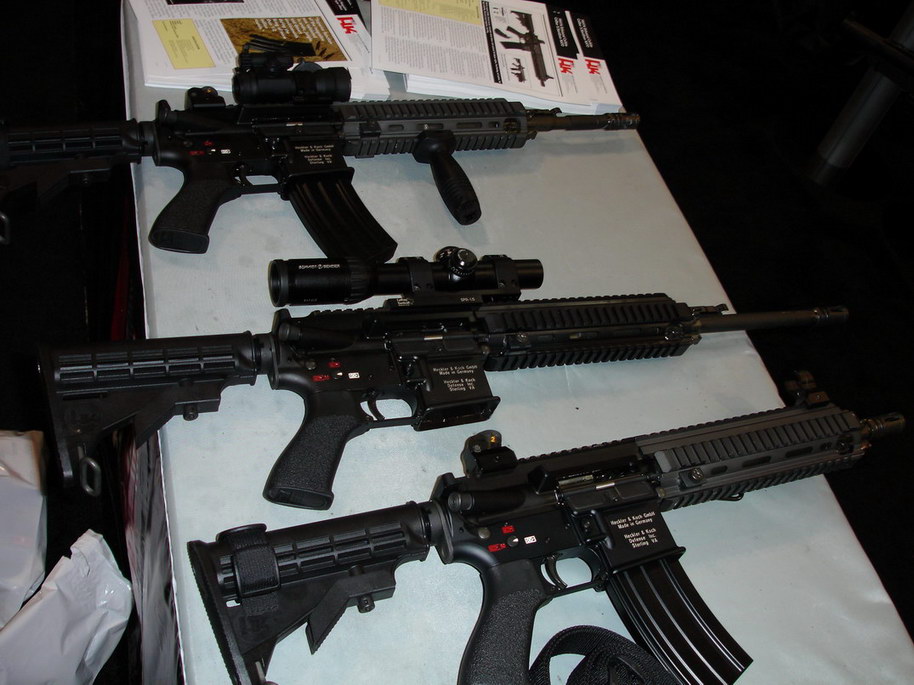

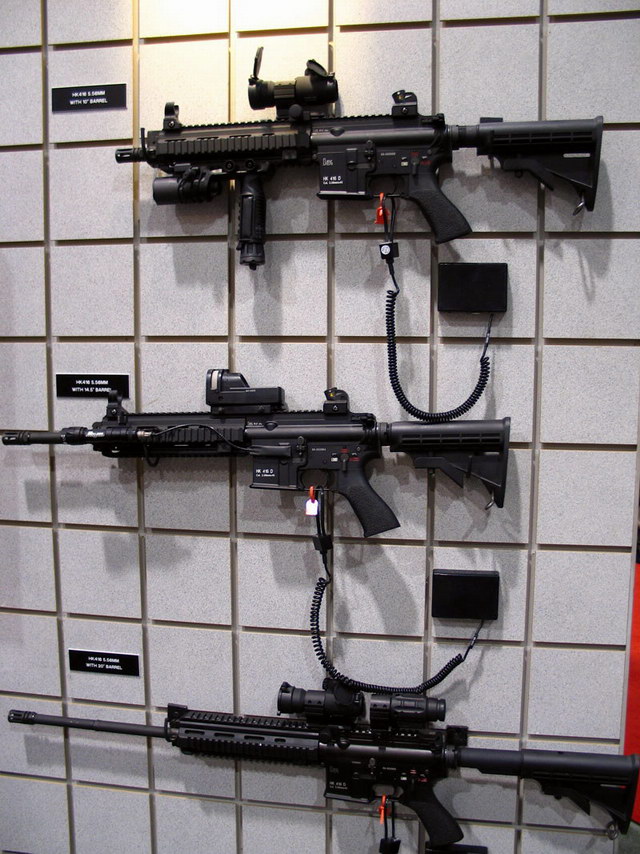

SHOT SHOW2006上展出的几种HK416

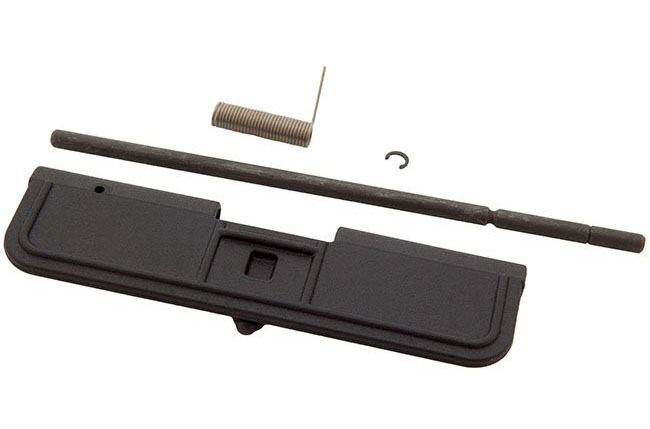

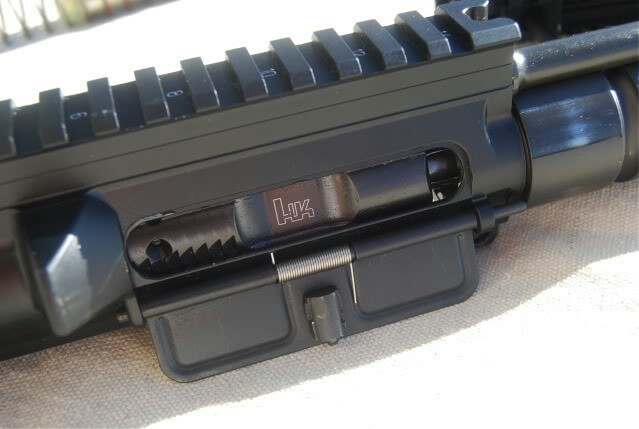

早期的HK416的抛壳口防尘盖是金属制品（左），后经改为塑料件（右）

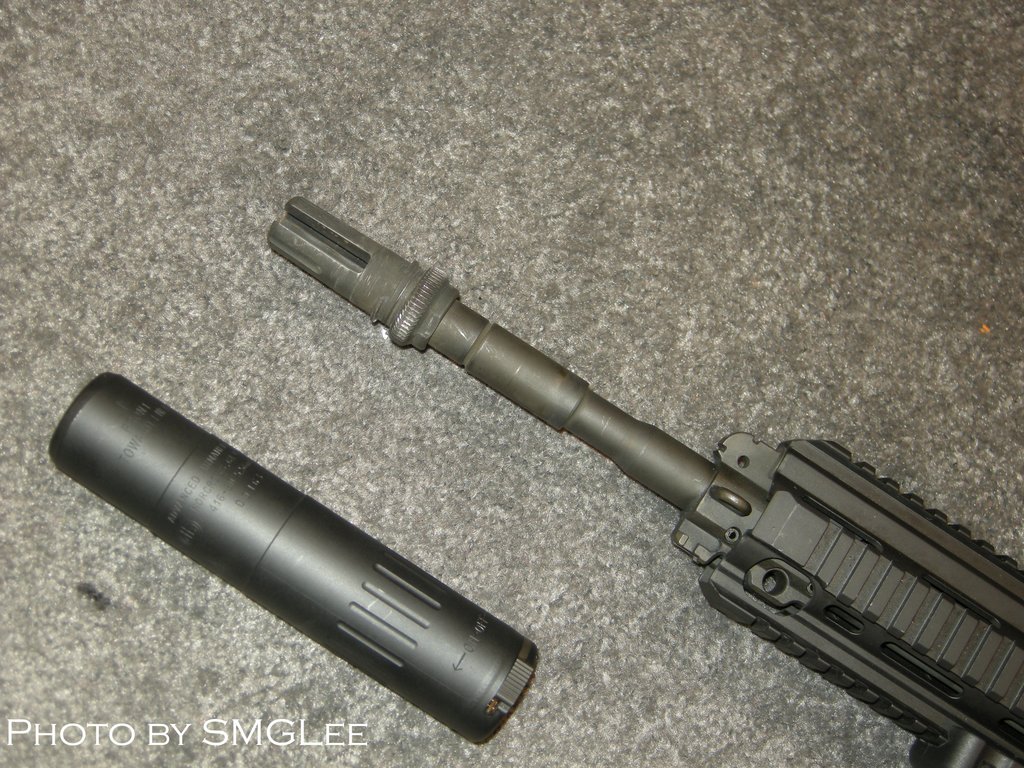

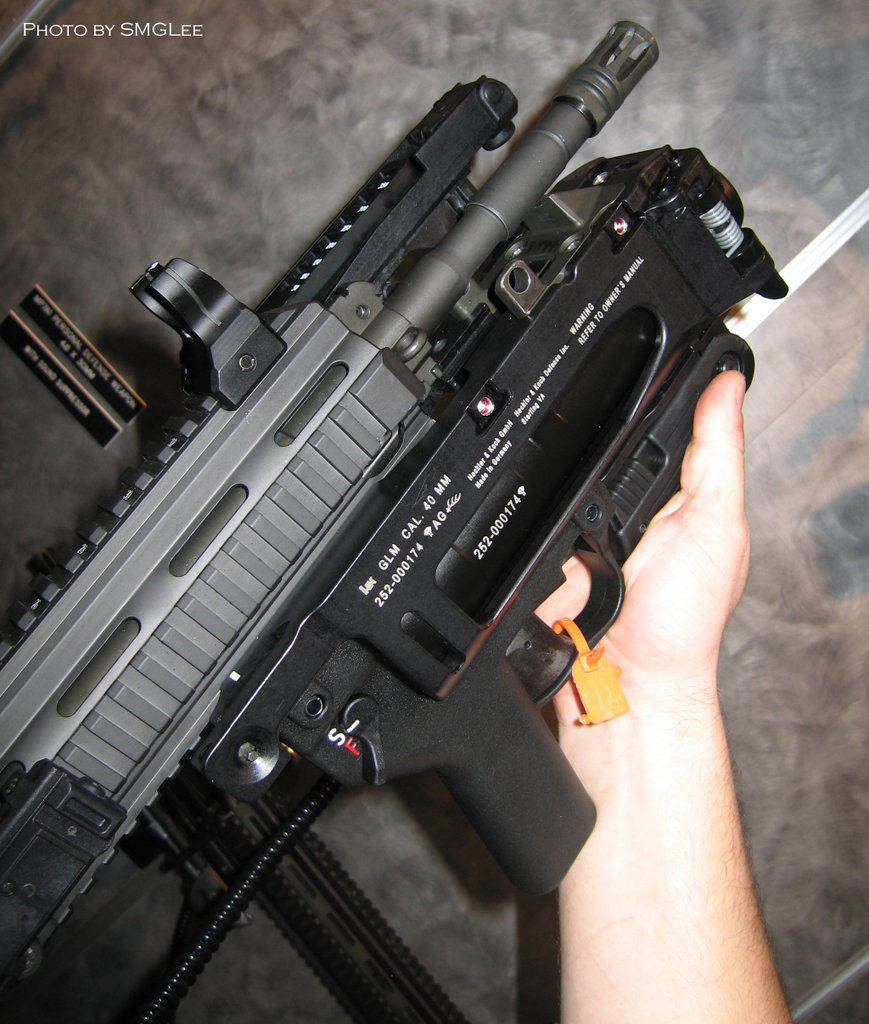

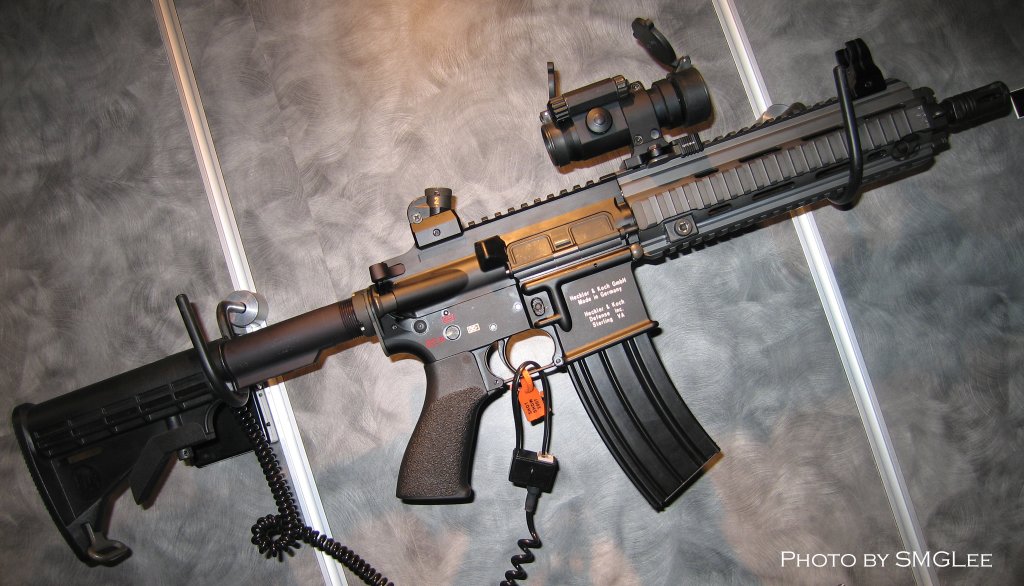

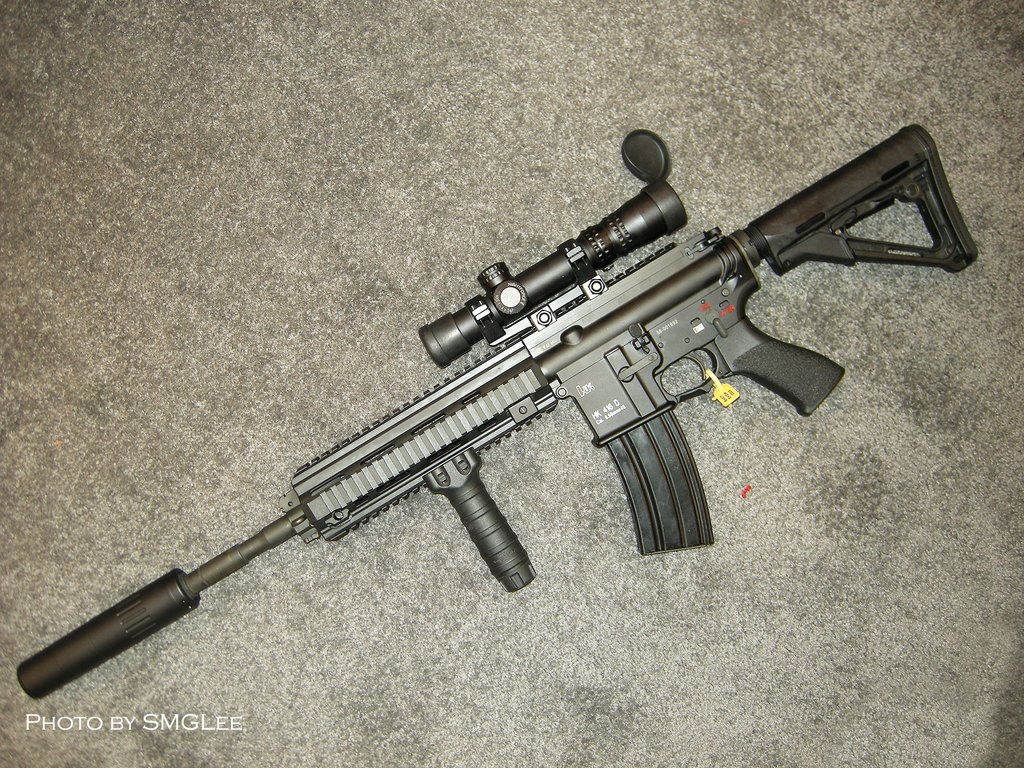

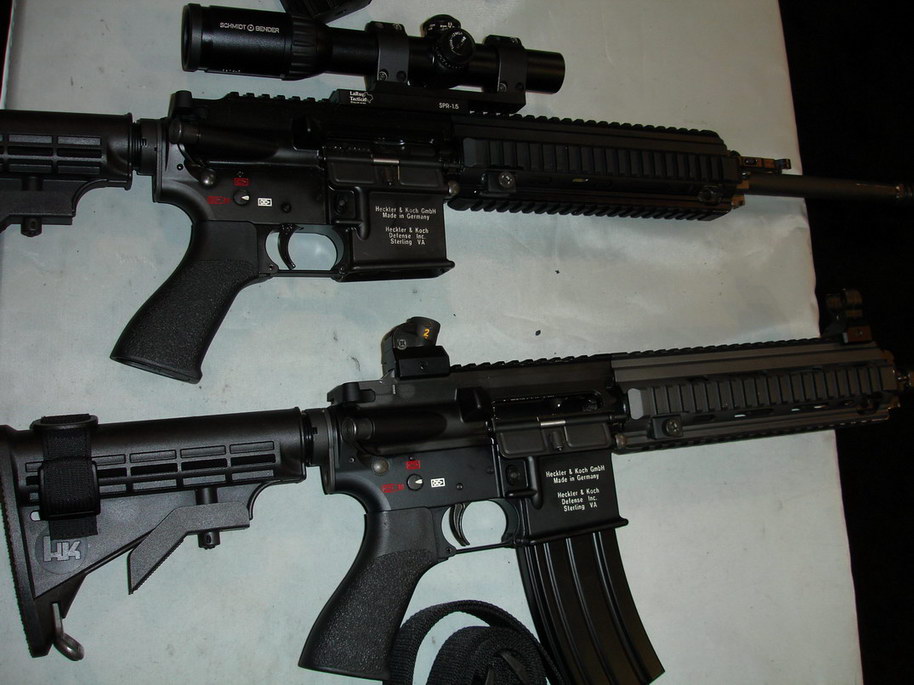

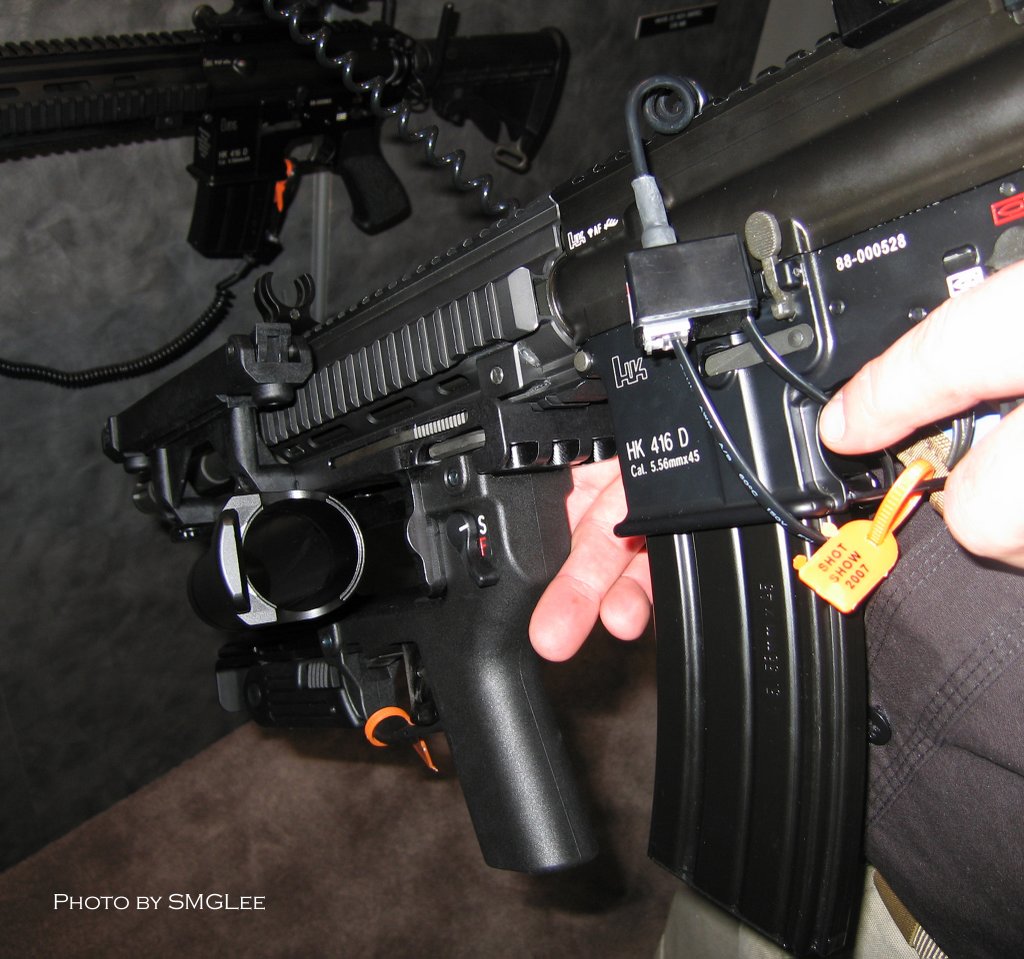

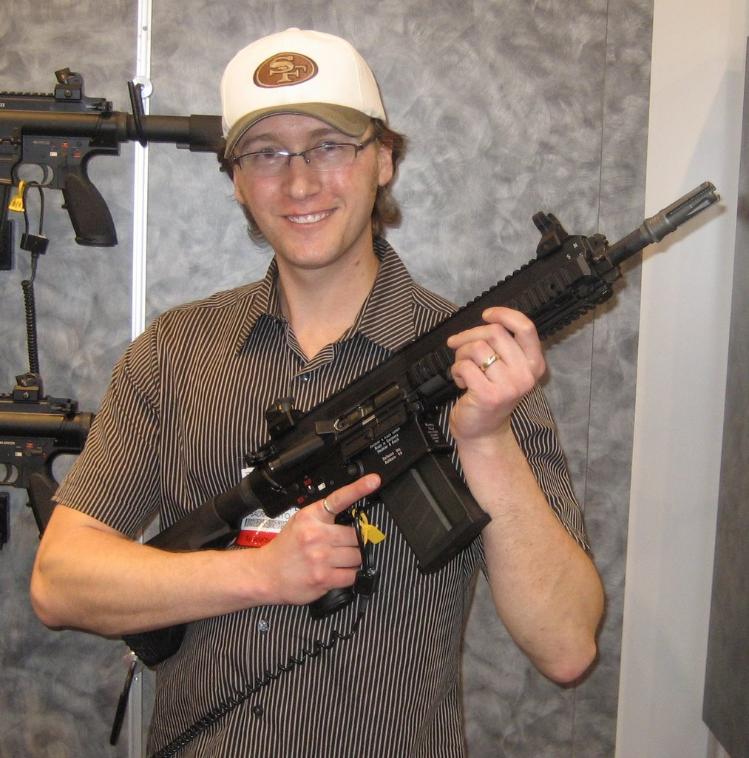

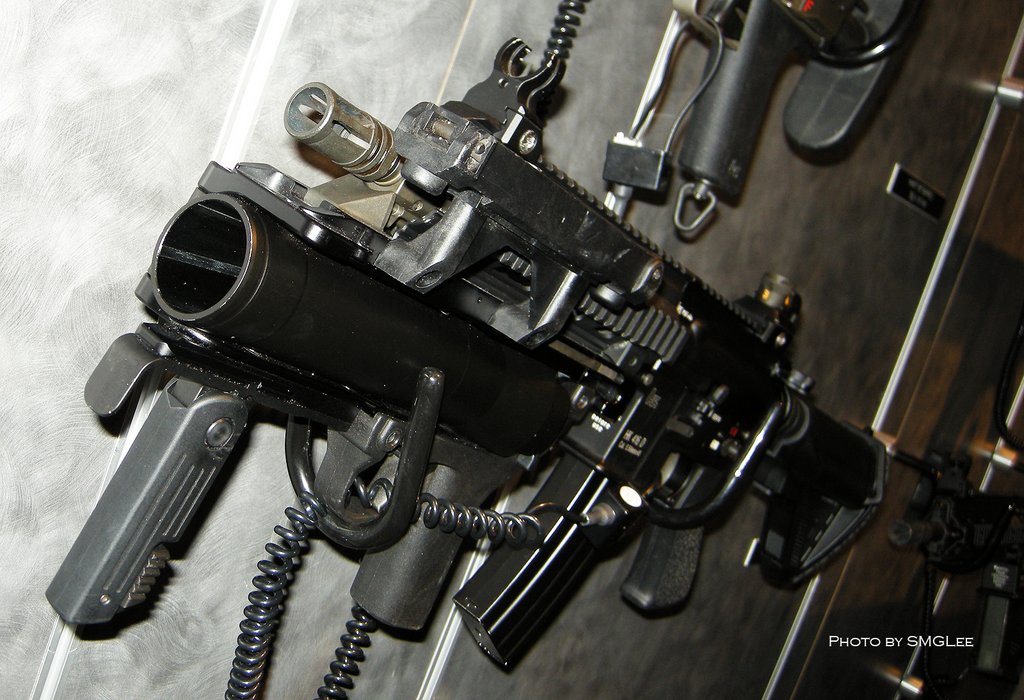

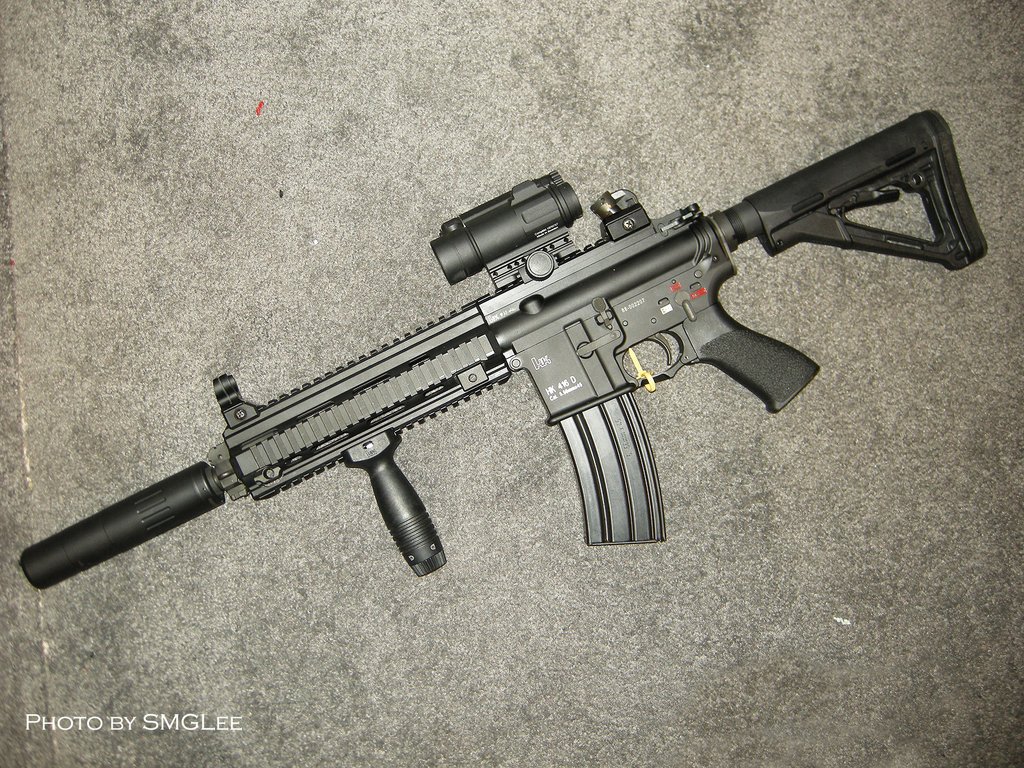

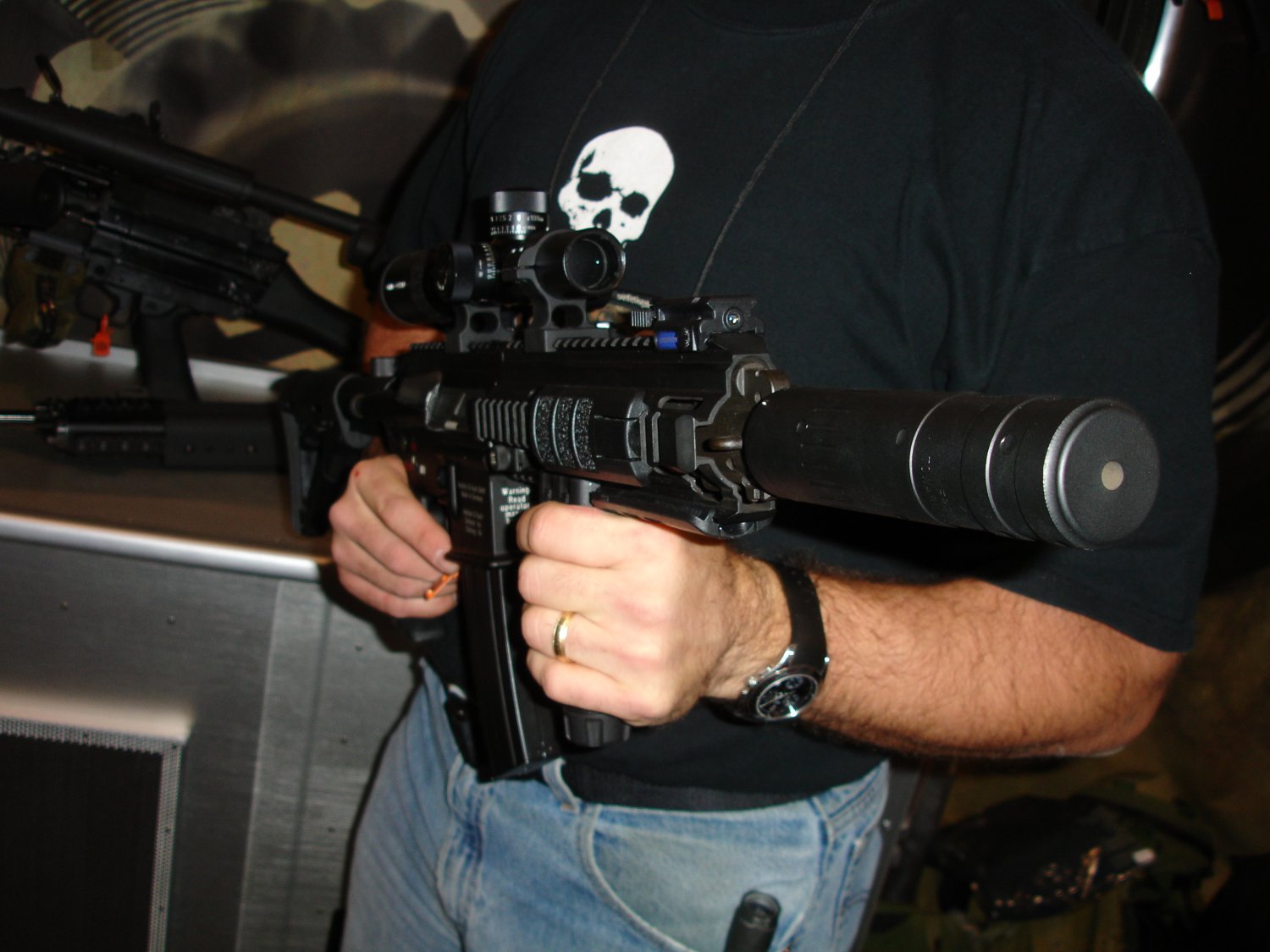

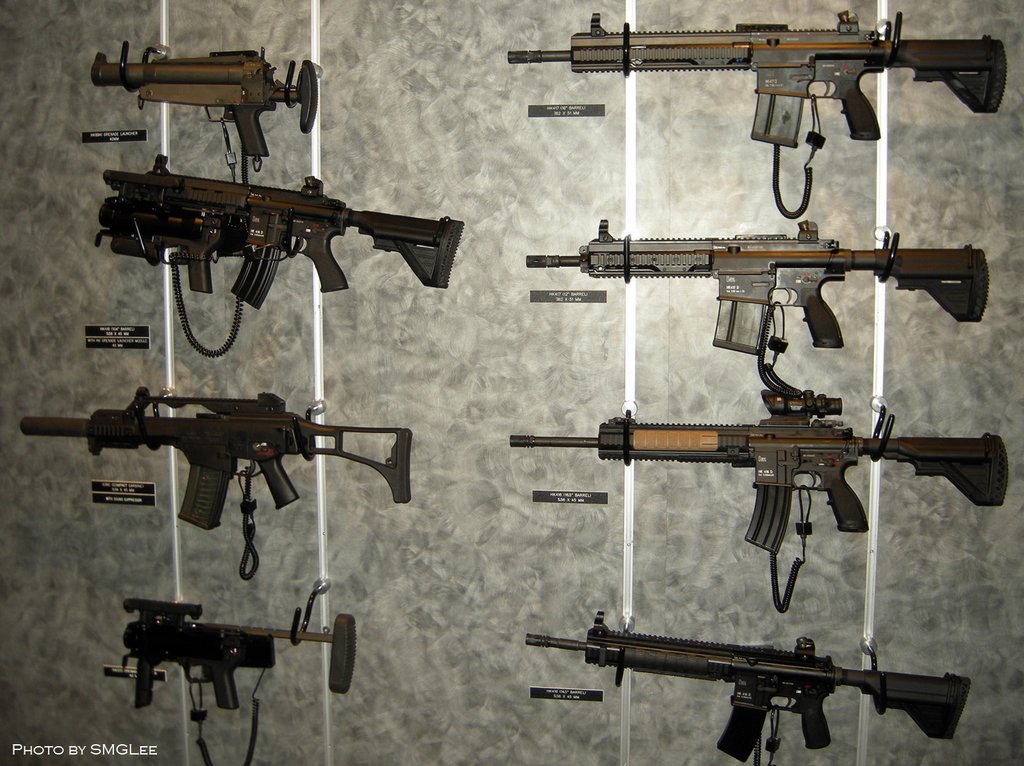

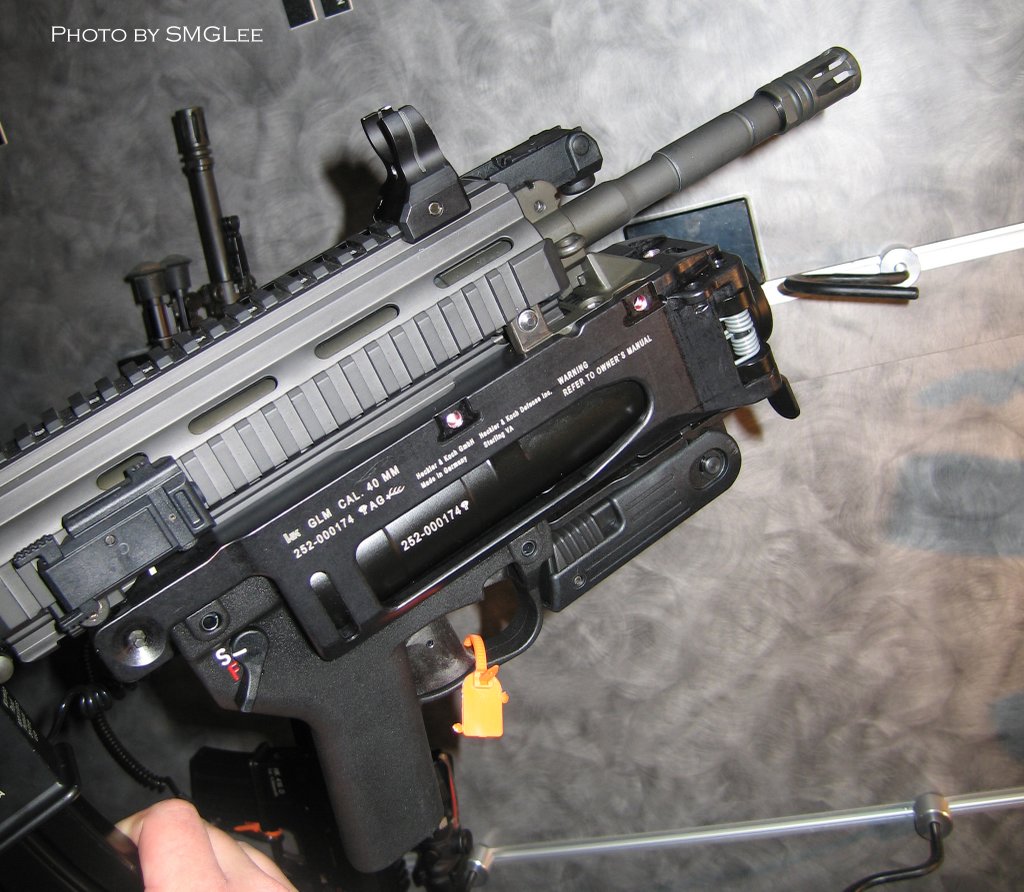

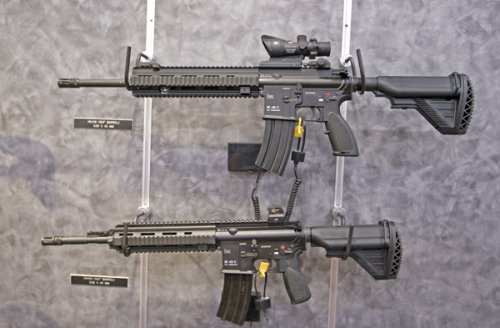

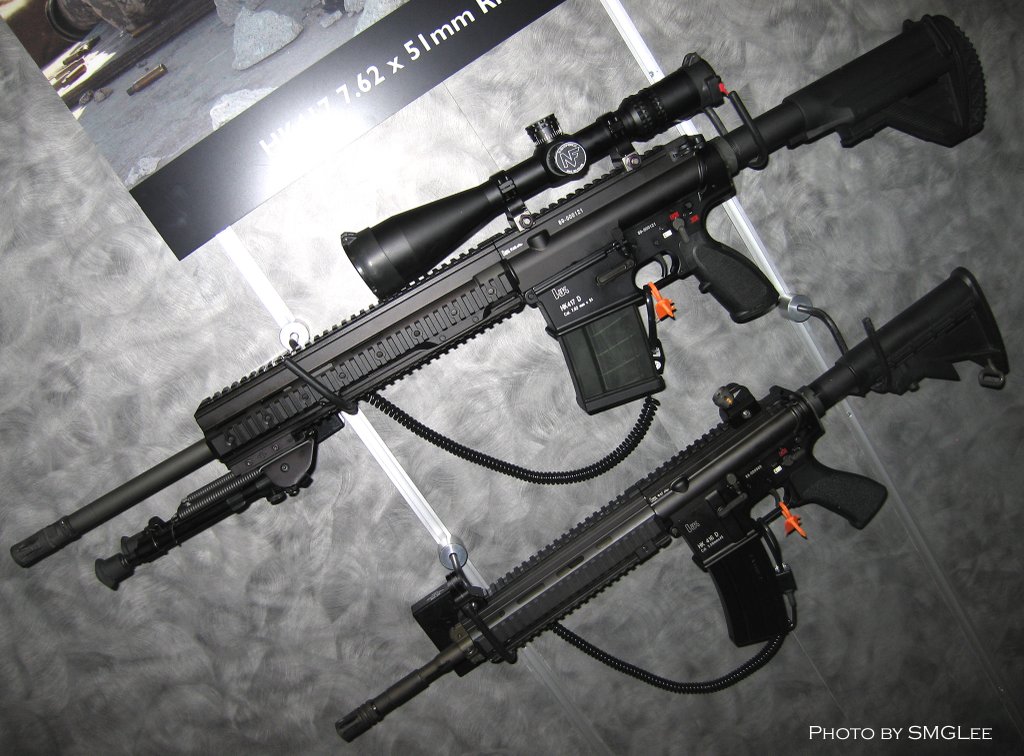

SMG Lee在SHOT Show2007上拍摄的HK416/417

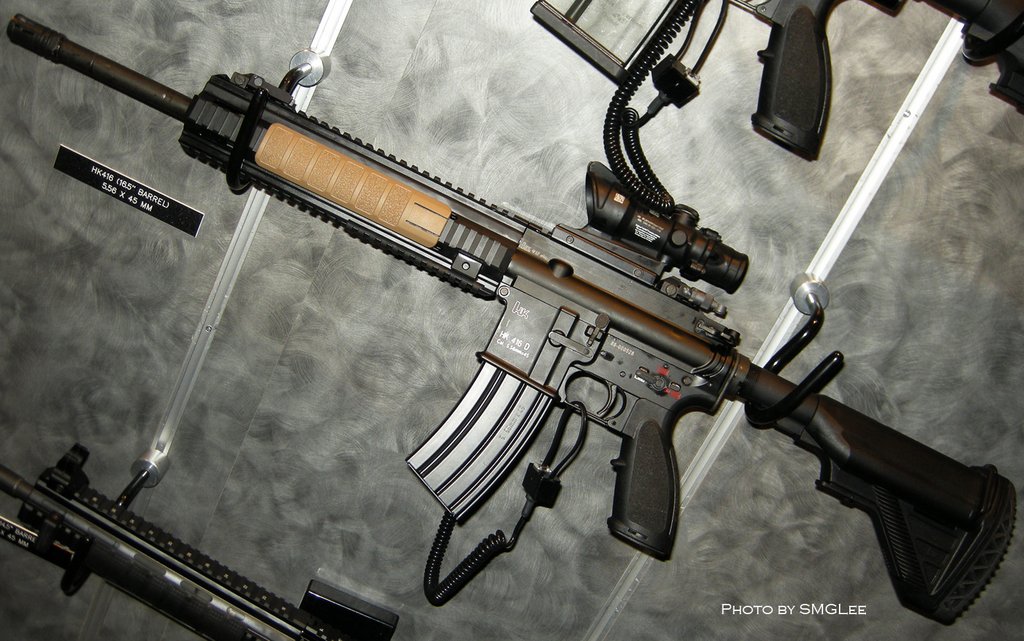

SHOT Show 2008上展出的HK416

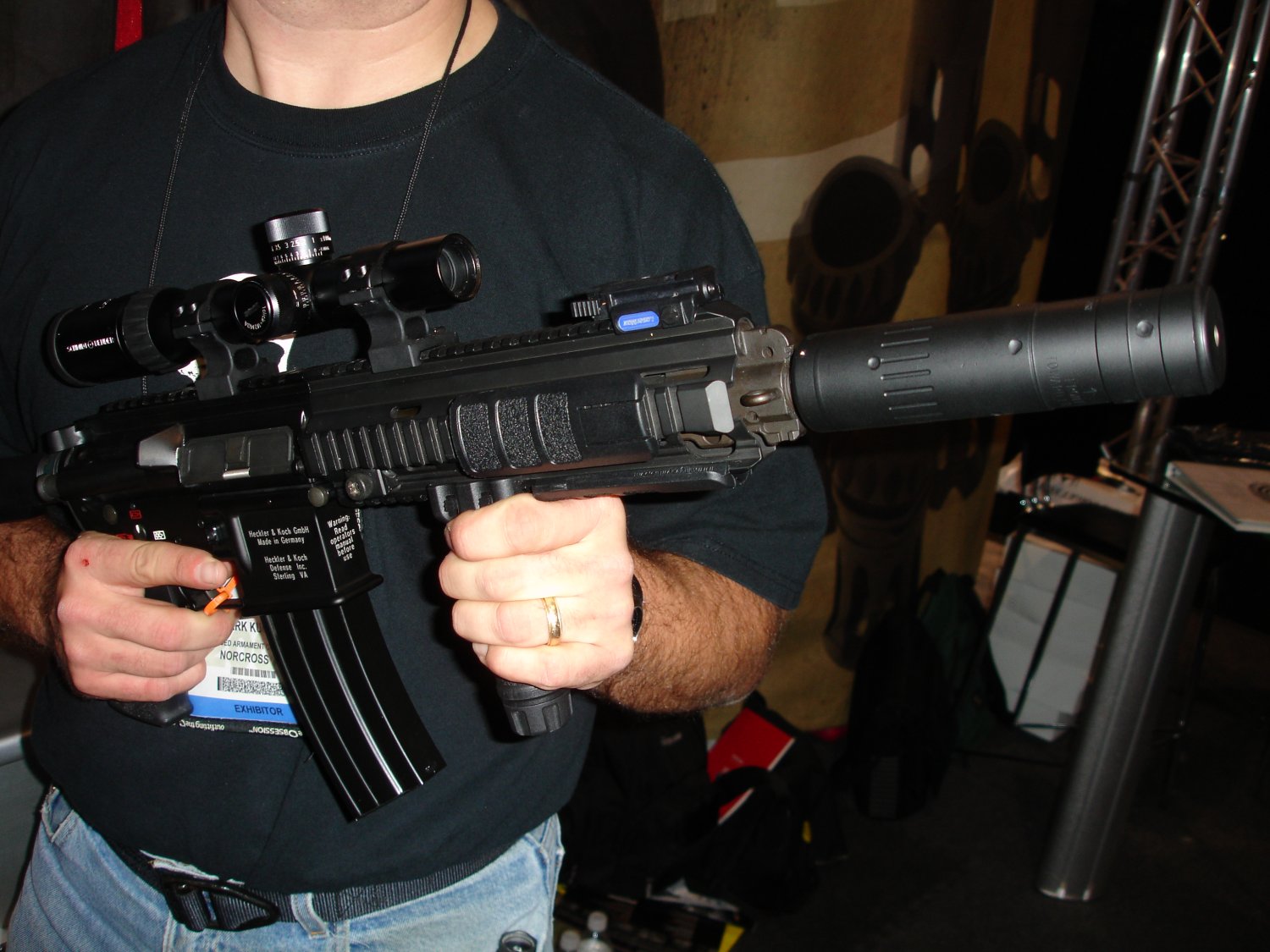

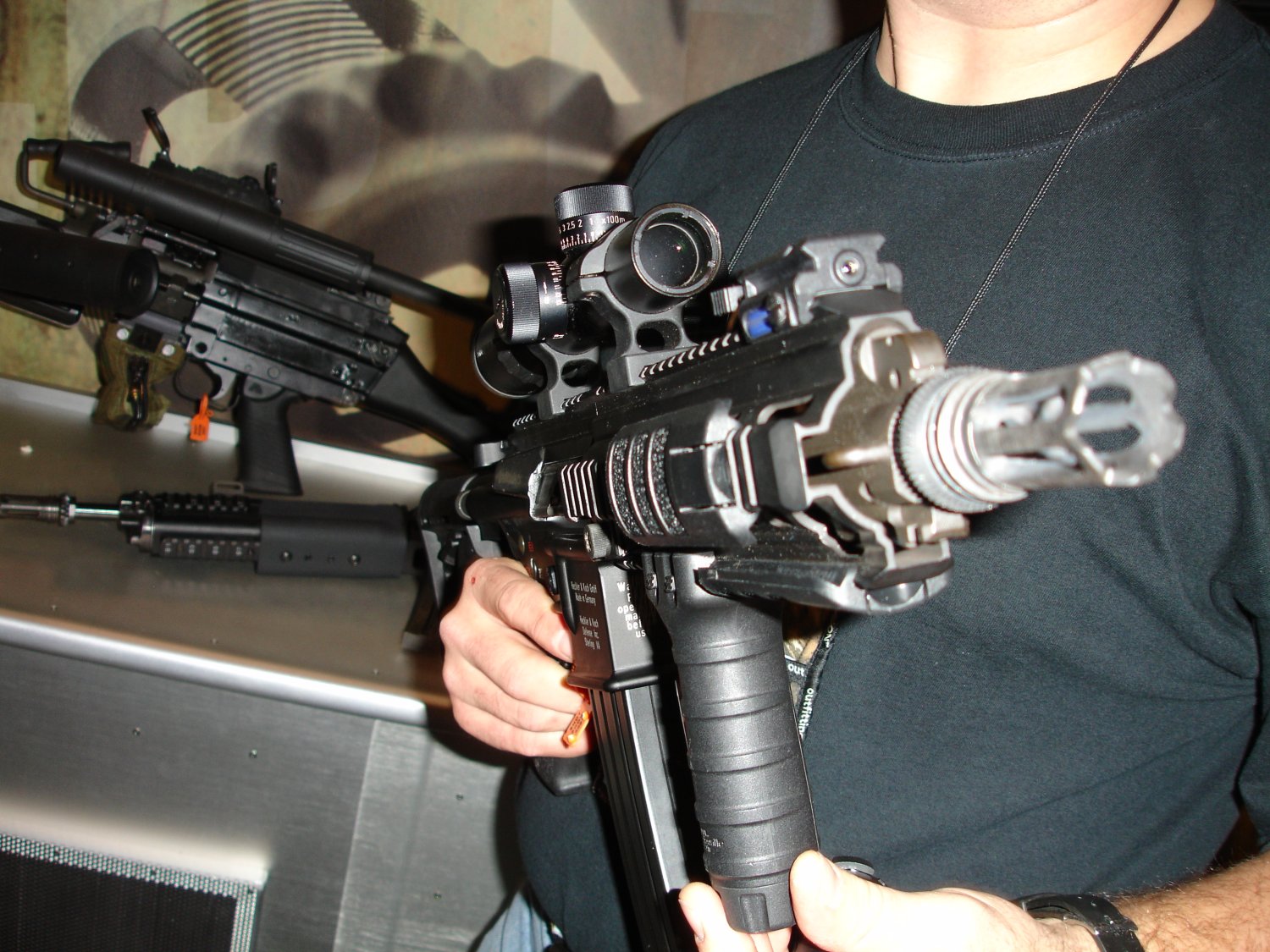

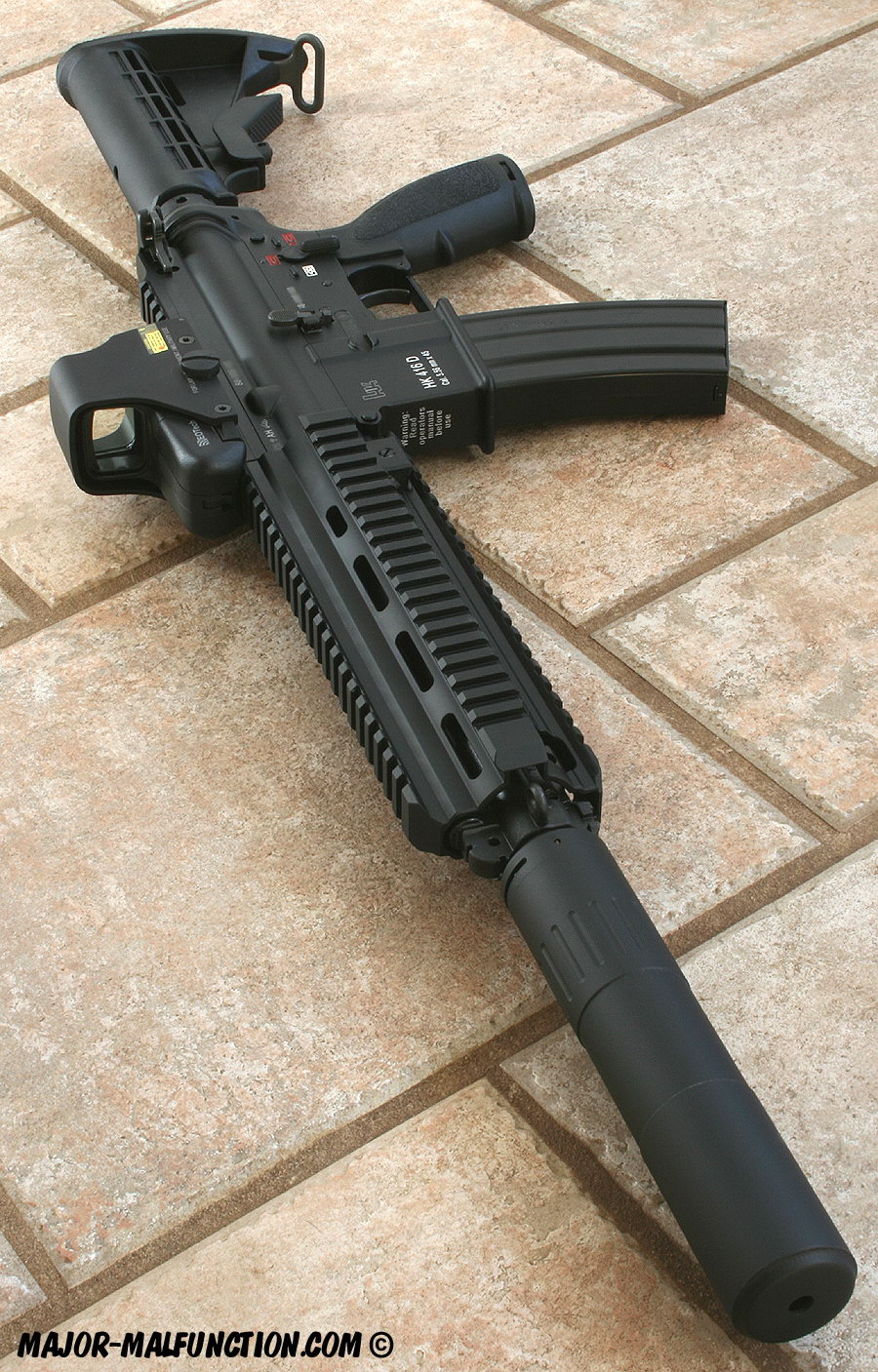

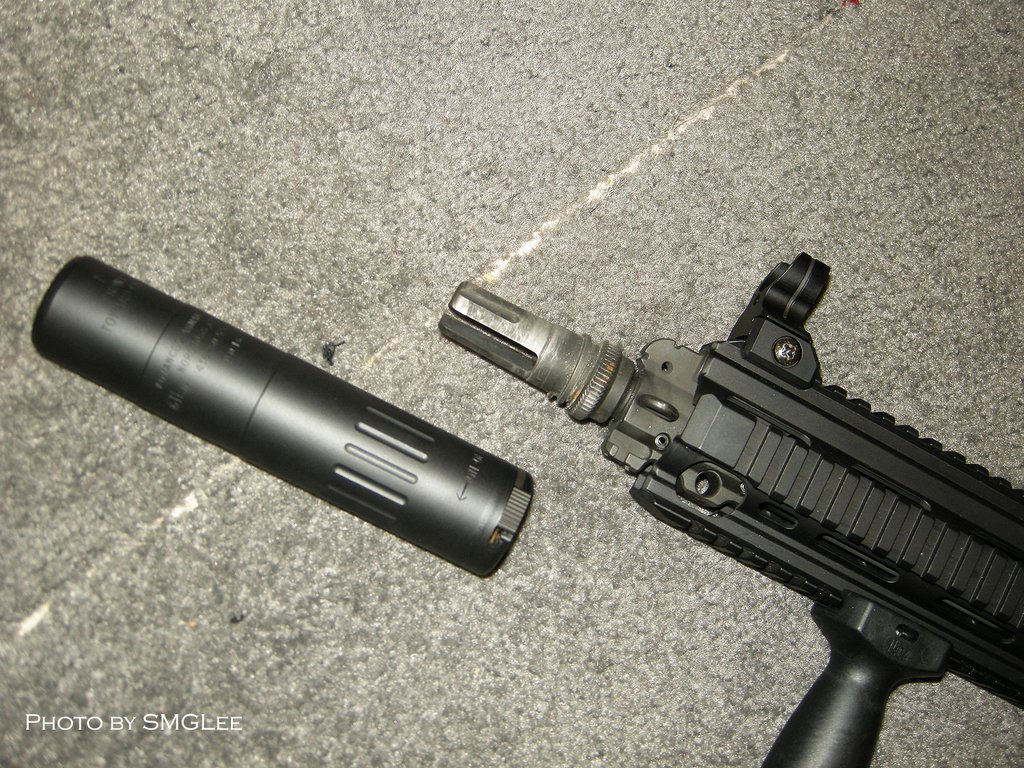

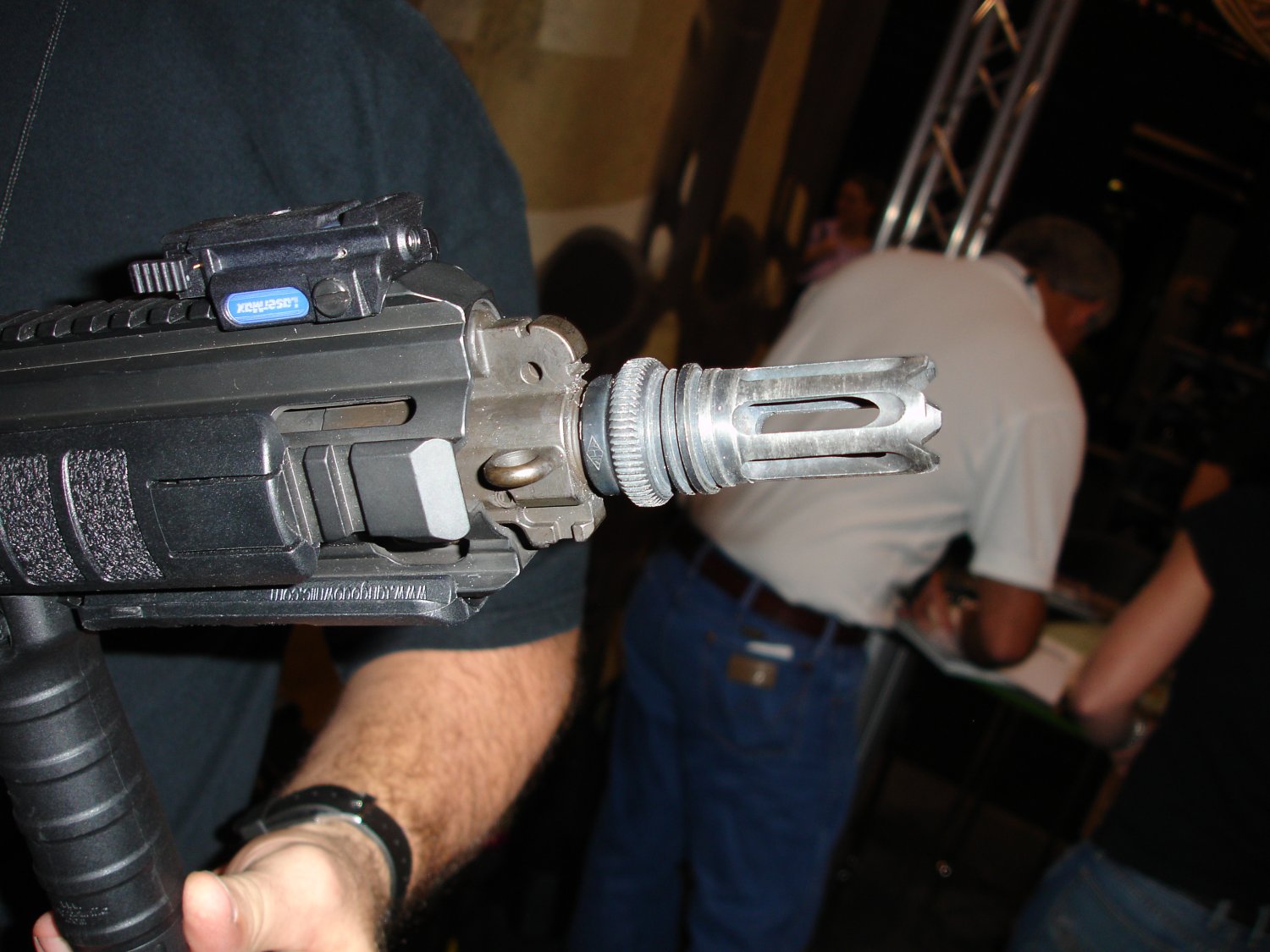

AAC公司在SHOT Show 2008展台上展出的新款消焰器和配套快卸消声器

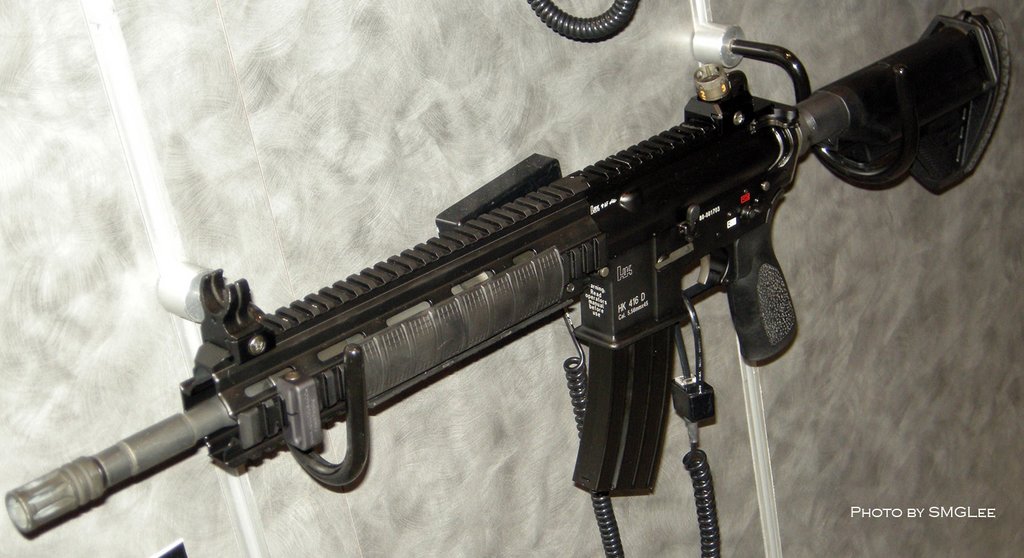

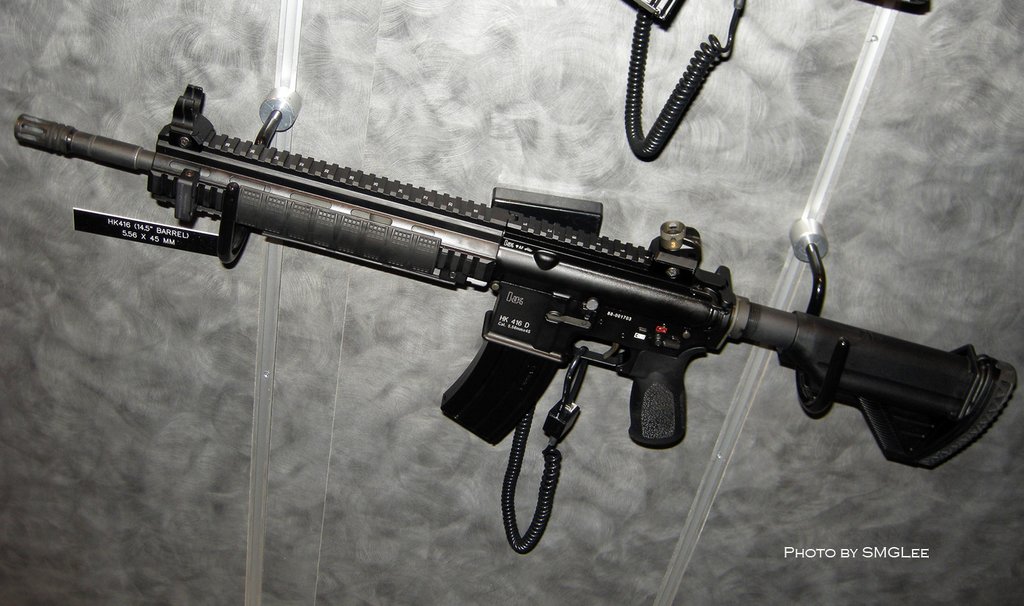

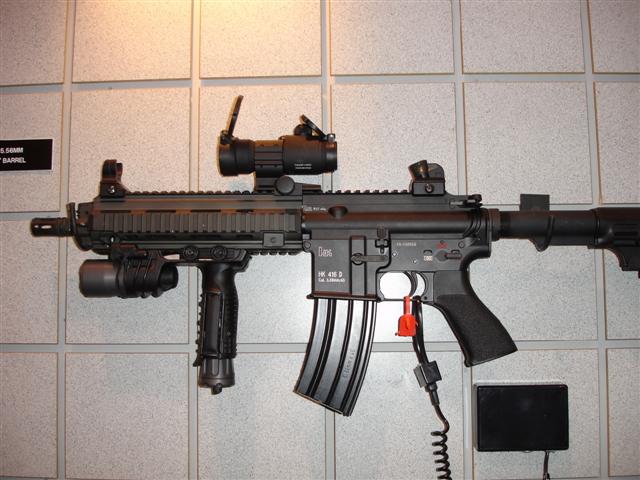

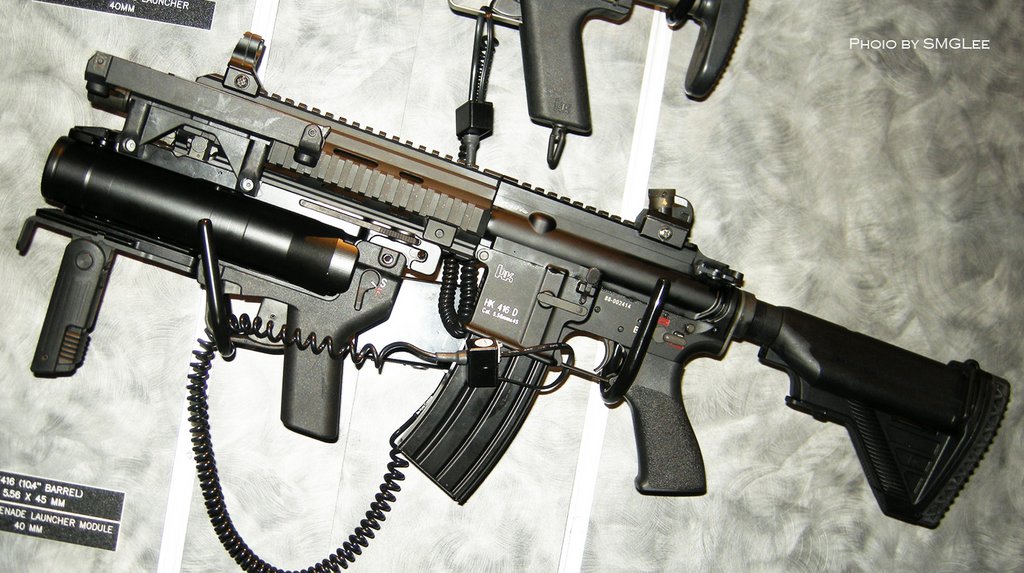

HK公司在2008年美国陆军协会年会上展出的HK416D，SMGLee拍摄

参观位于奥本多夫HK工厂的人在试射HK416

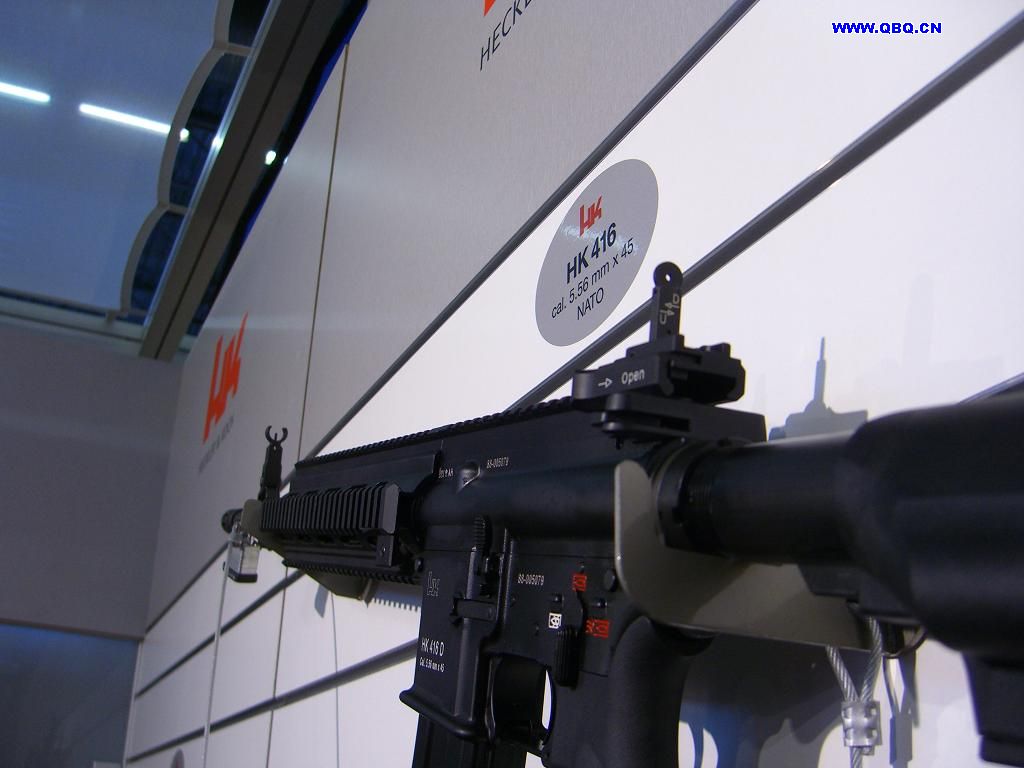

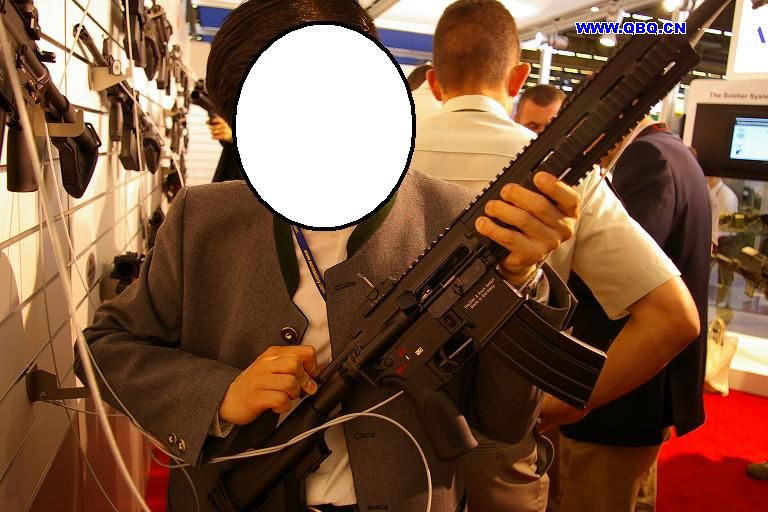

在2008年巴黎防务展上的HK416（战地记者提供）

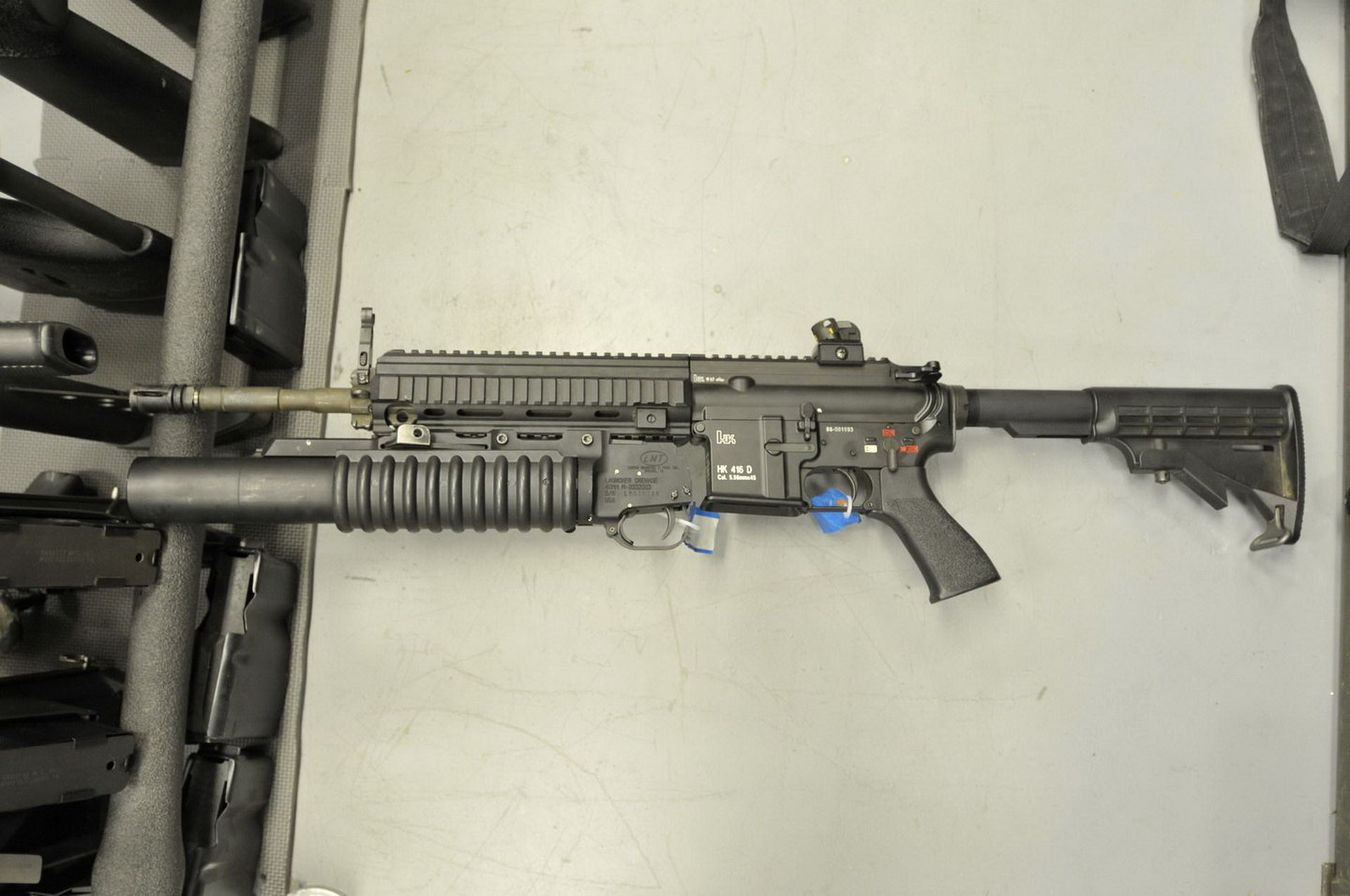

2011年8月HK媒体开放日上的HK416，榴弹发射器不是HK，而是LMT的M203式样

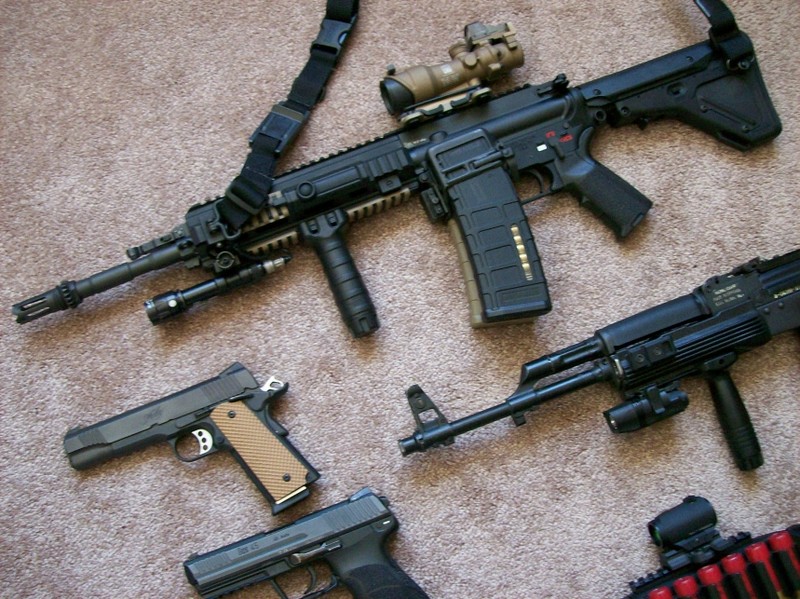

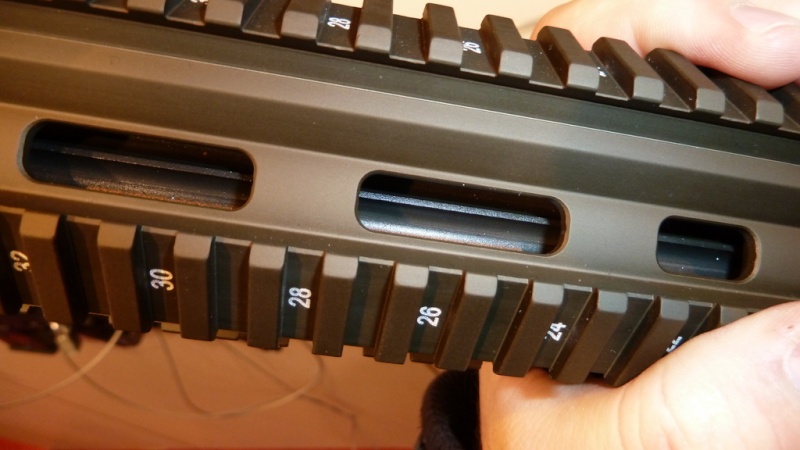

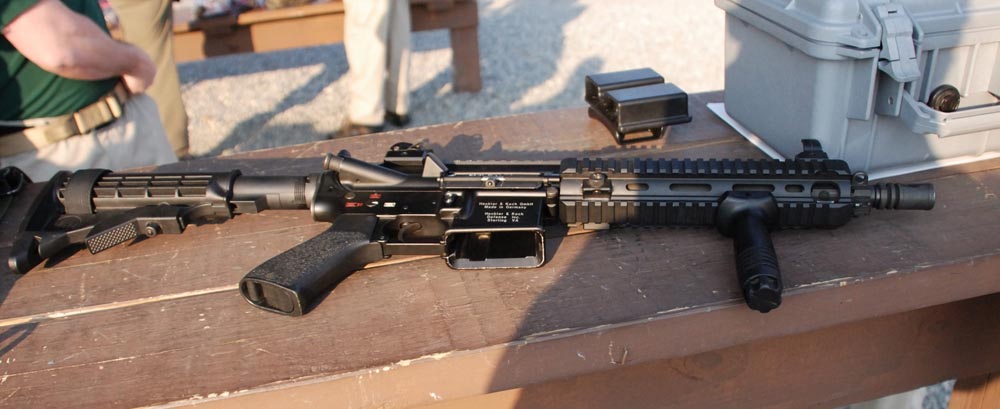

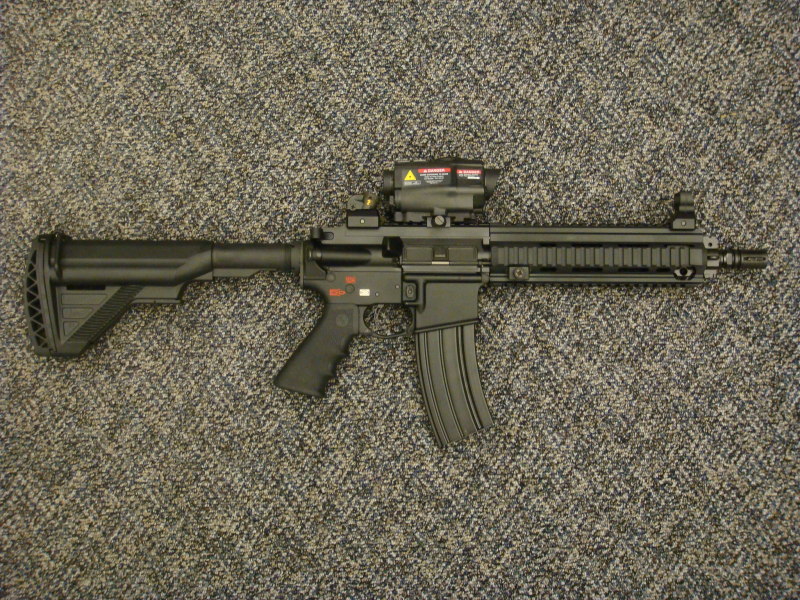

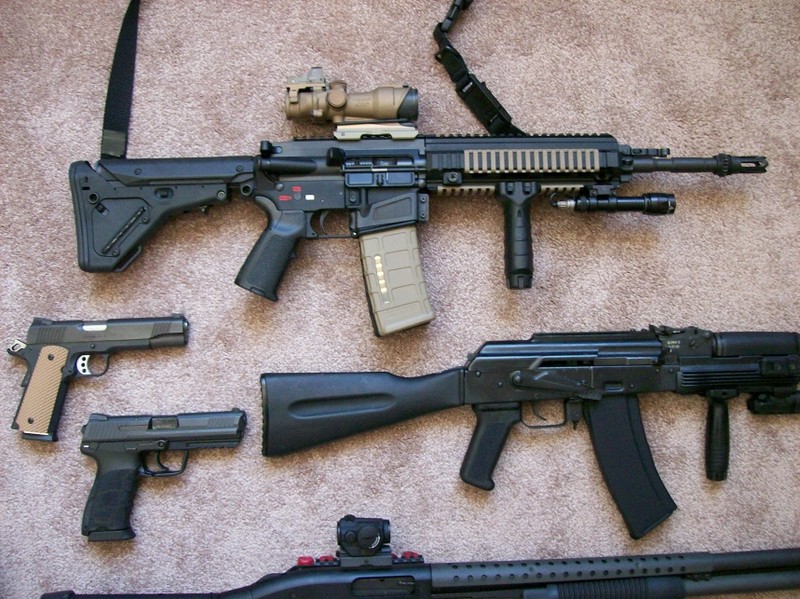

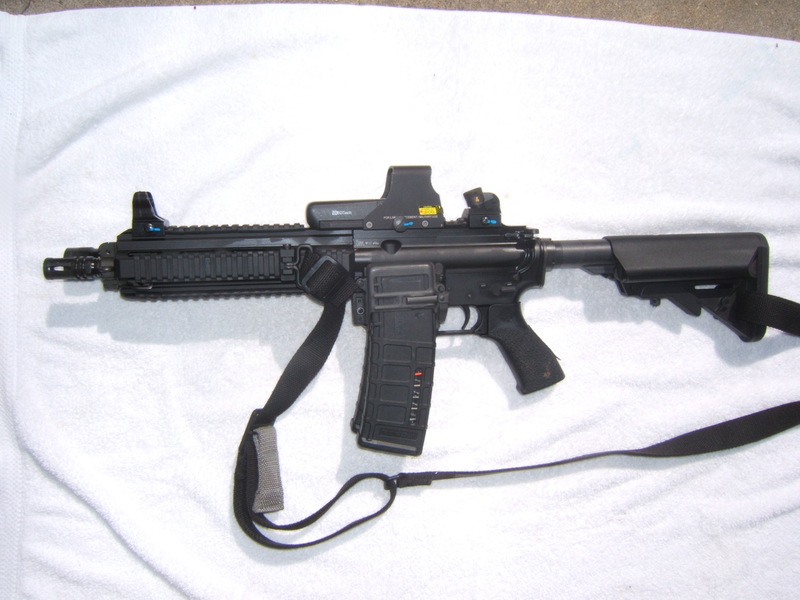

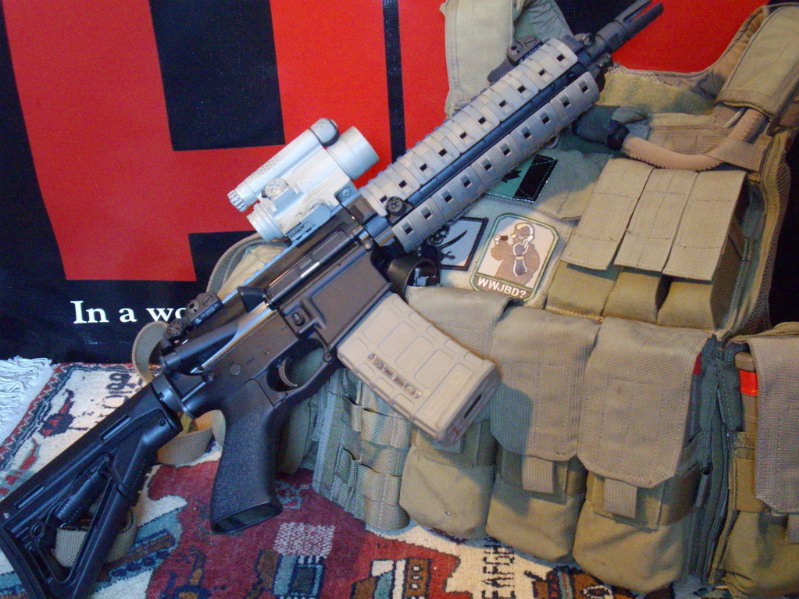

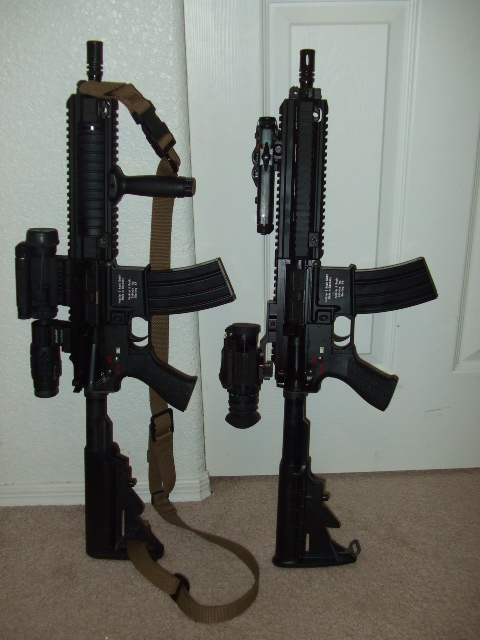

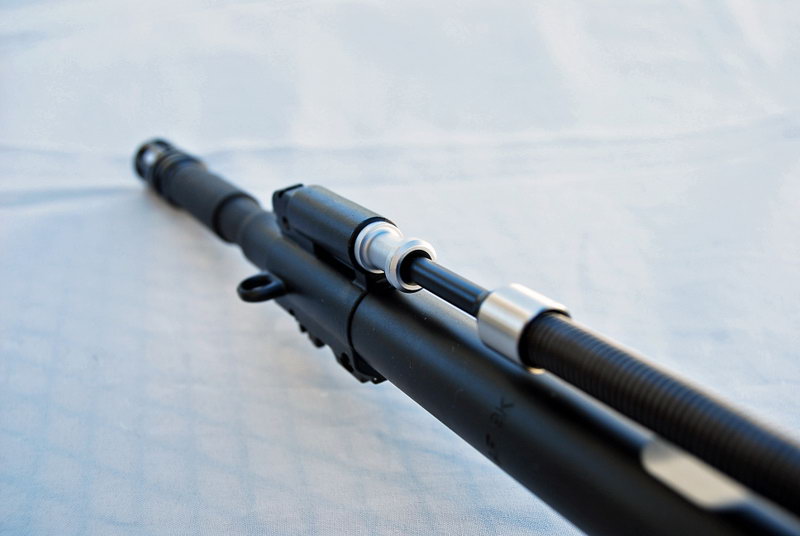

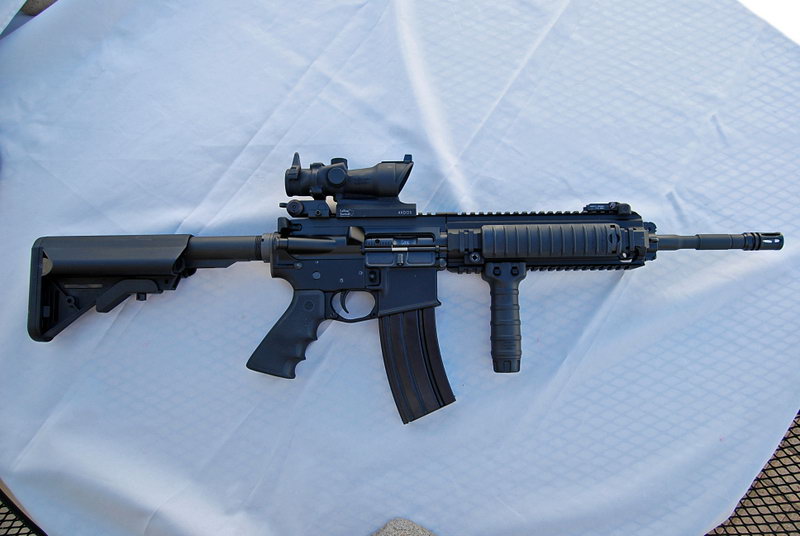

HKPRO论坛上一些个人用户贴出的照片

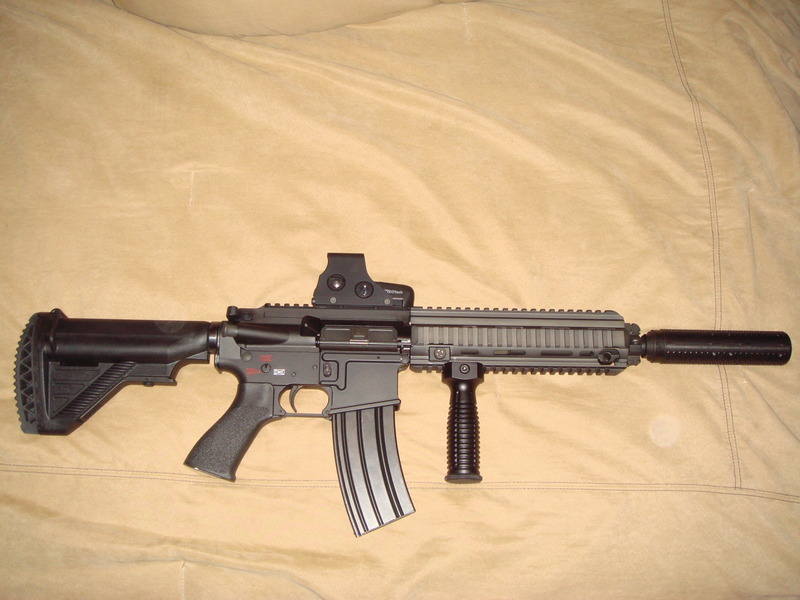

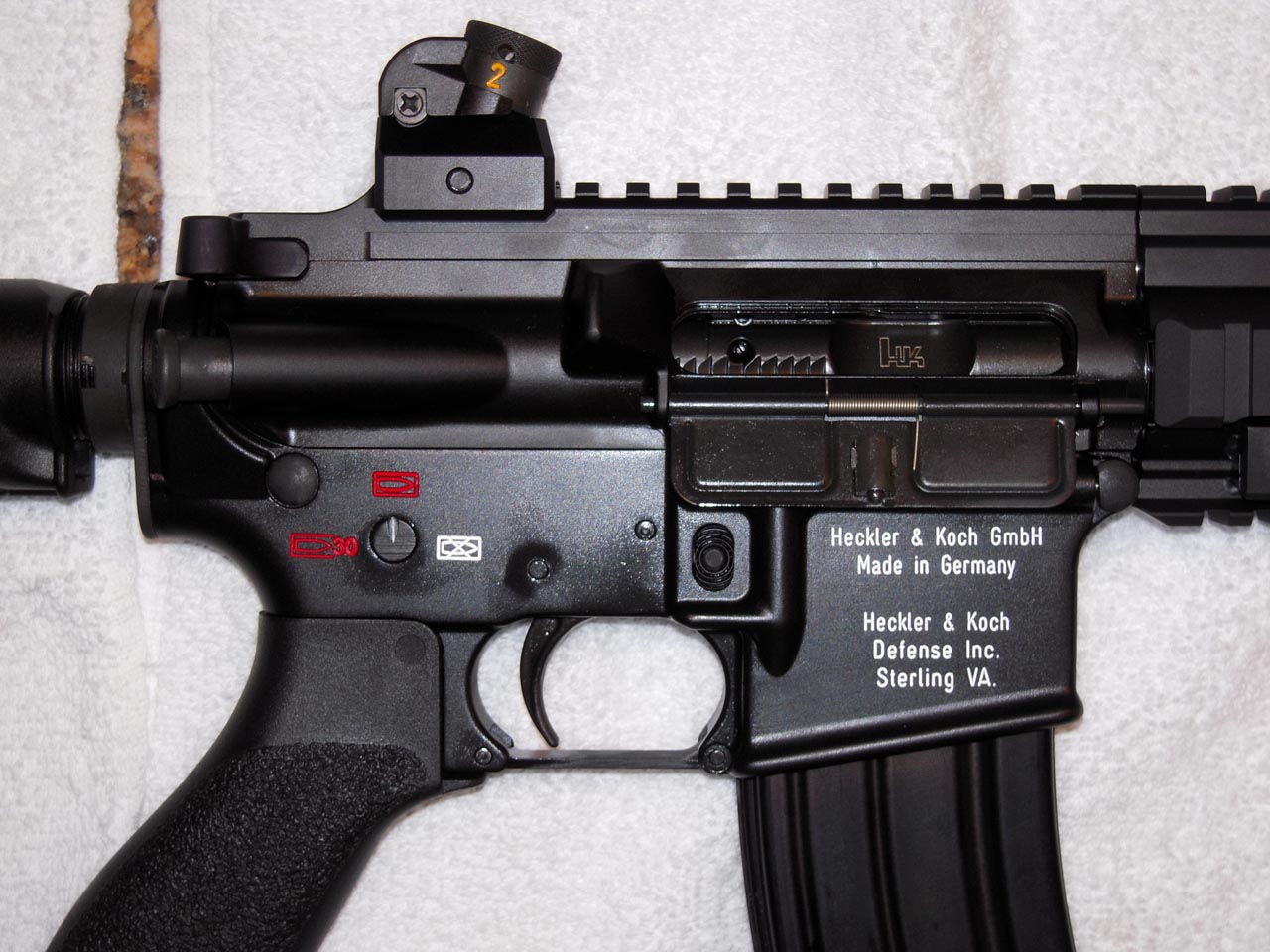

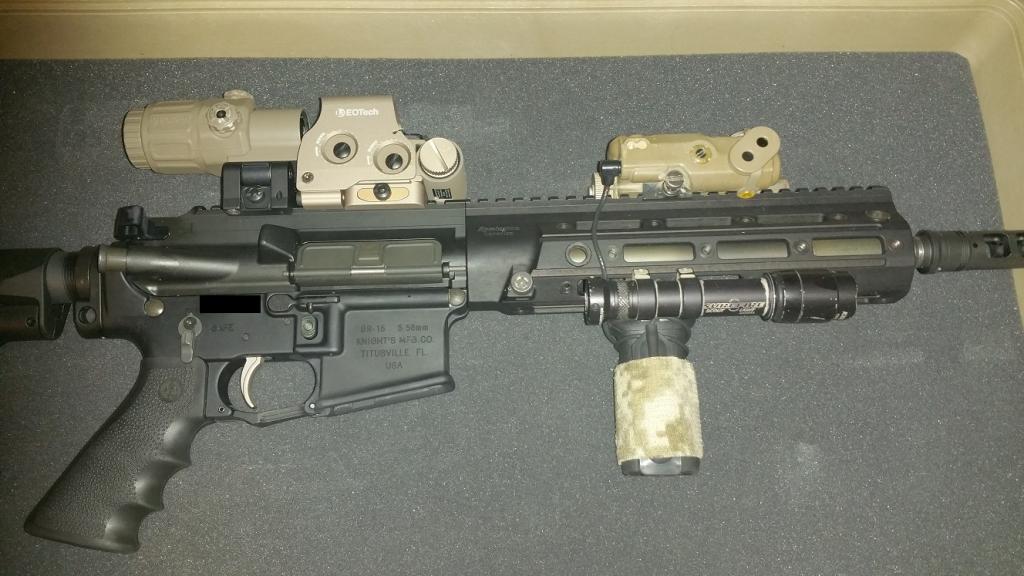

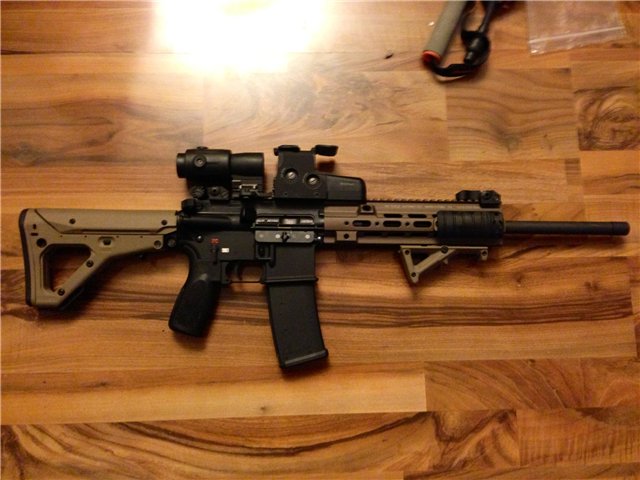

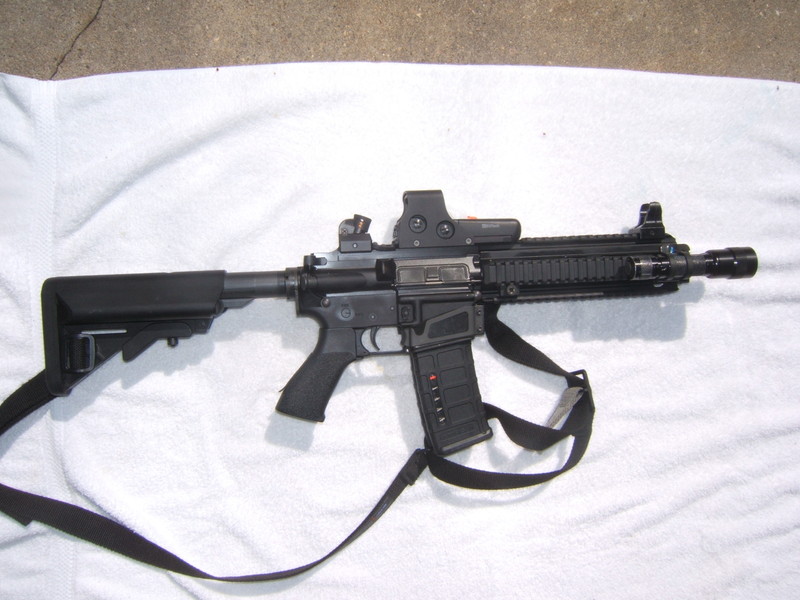

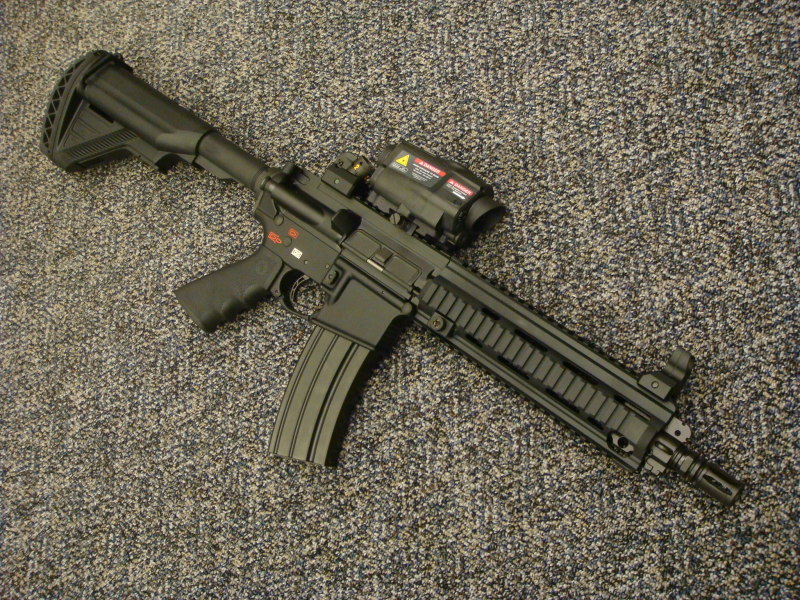

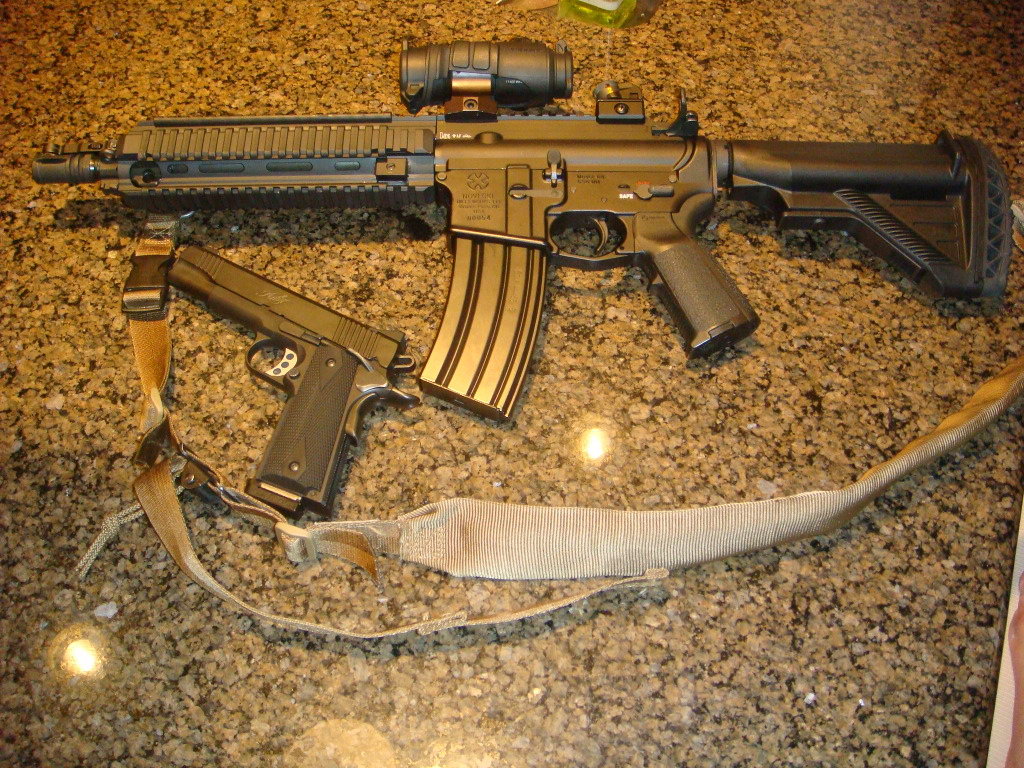

这是民间用户买HK416上机匣，组合到普通AR下机匣上，并自己刻上HK的铭文

挪威宣布即将采用HK416时的照片

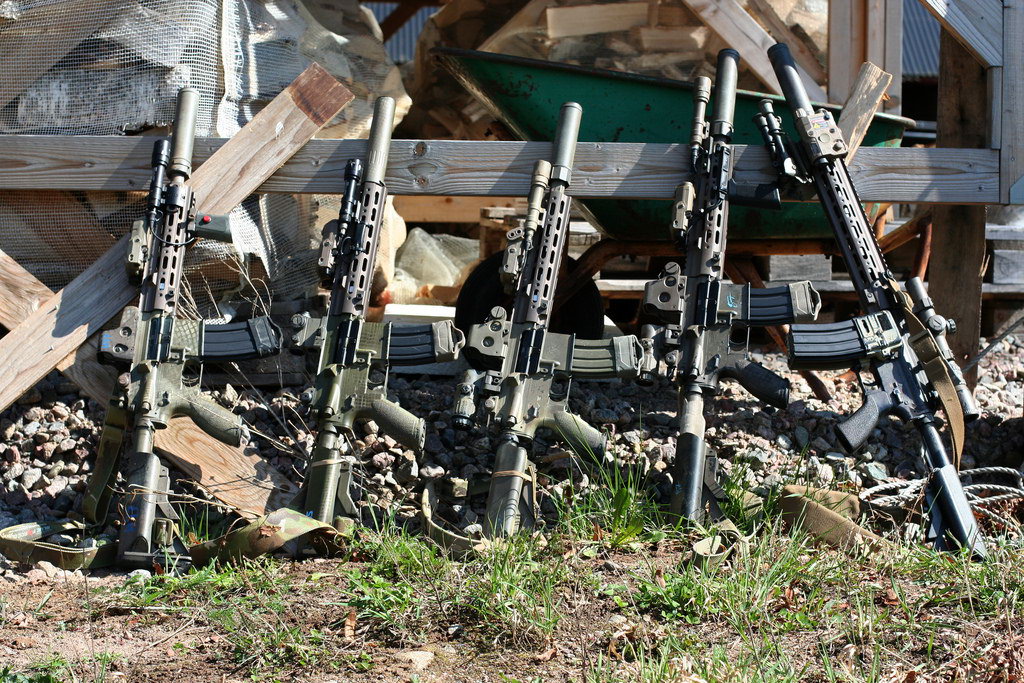

挪威选型时的照片：HK416和它的竞争对手们

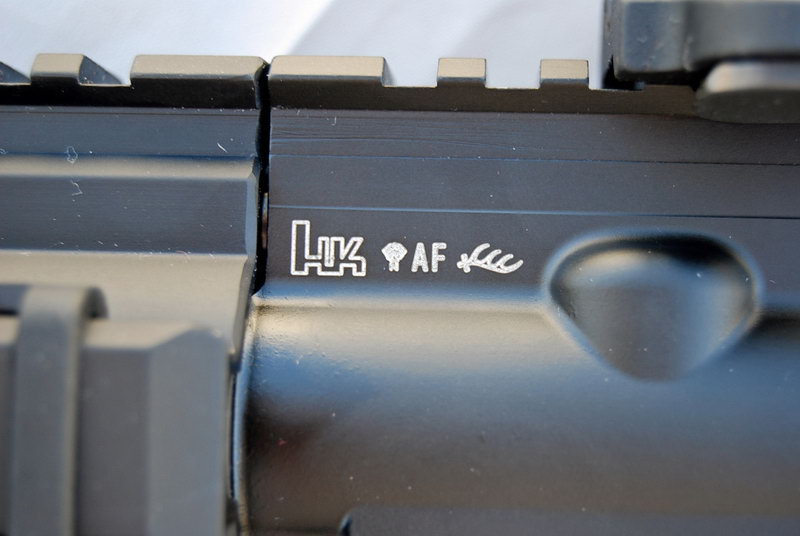

挪威型的HK416机匣上刻着“HK416 N”

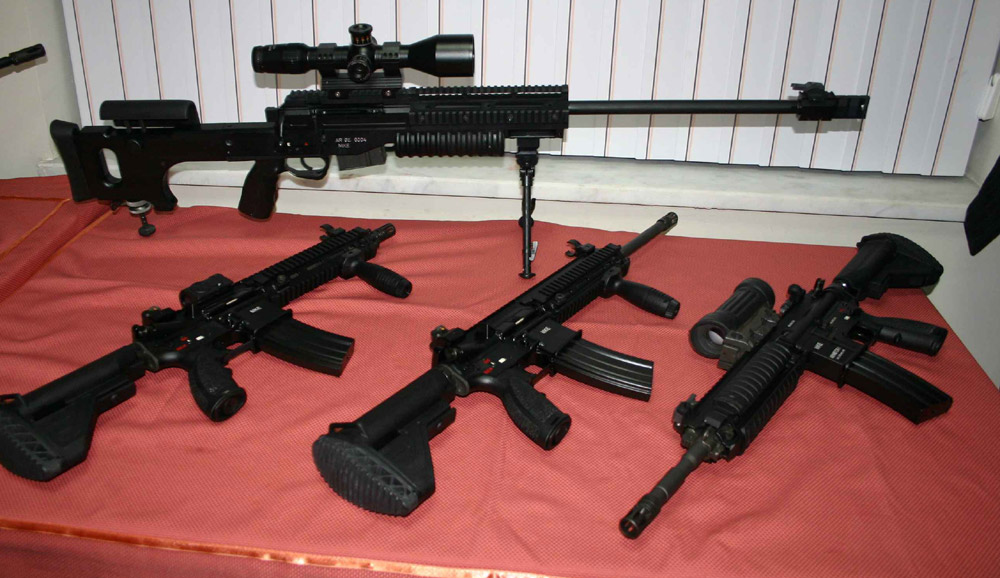

土耳其仿制HK416的MEHMETCİK-1（或MKEK1）

手持MKEK1的土耳其国防部长

使用Simunition FX标记弹的HK416

HK416的轻型护木

前面提到，由于HK416的护木比较重，再加上导气活塞系统本身的重量，因此HK416的重心比起传统AR要靠前很多，为此受到一些用惯AR的特种兵的诟病。而且由于护木表面布满皮卡汀尼导轨，操作时可能需要戴上手套或给导轨装上护片来改善手感。另一方面，最近几年AR的导轨护木出现了新潮流——以前是恨不得整个护木都是导轨构成，现在则是只在护木顶部保留导轨，在3、6、9点钟方向只是预留安装皮卡汀尼导轨的螺丝孔，在需要时才装一小段导轨上去。这样既可以起到减重的作用，也提高了手感。然而，虽然市面上有众多的AR护木供用户选择，却都不能直接装到HK416上使用。因为HK416的枪管安装方式虽然和传统AR一样，都是通过枪管螺套固定的，但其机匣前端伸出的螺纹比传统AR要长，其目的是为了安装HK416自己的导轨护木——事实上HK公司故意在HK416上设计了一些与标准AR不同的地方，有些设计并不是为了改成活塞式的可靠性，而是为了不让用户可以随意购置其他部件来组装枪。

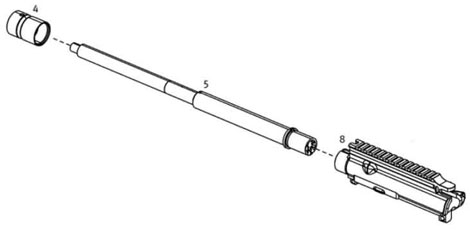

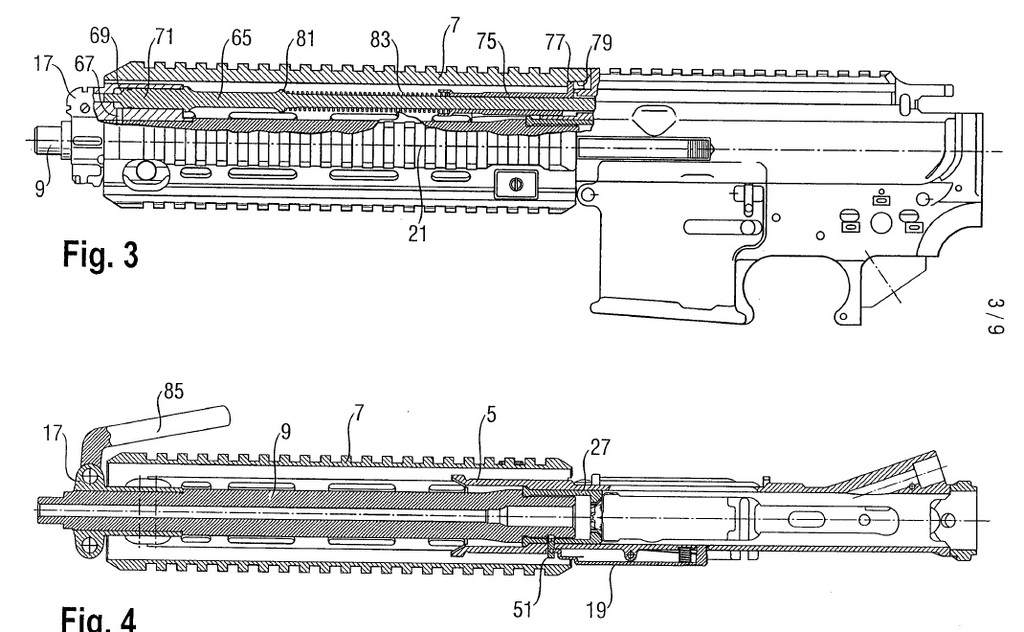

HK416的枪管连接方式

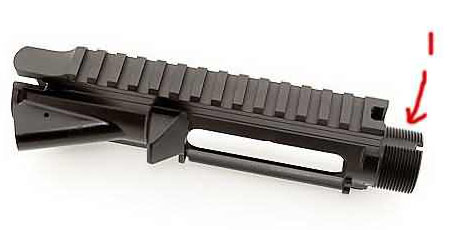

图中所示为HK416机匣前端的枪管螺套安装螺纹，这一段的长度比AR的标准要长

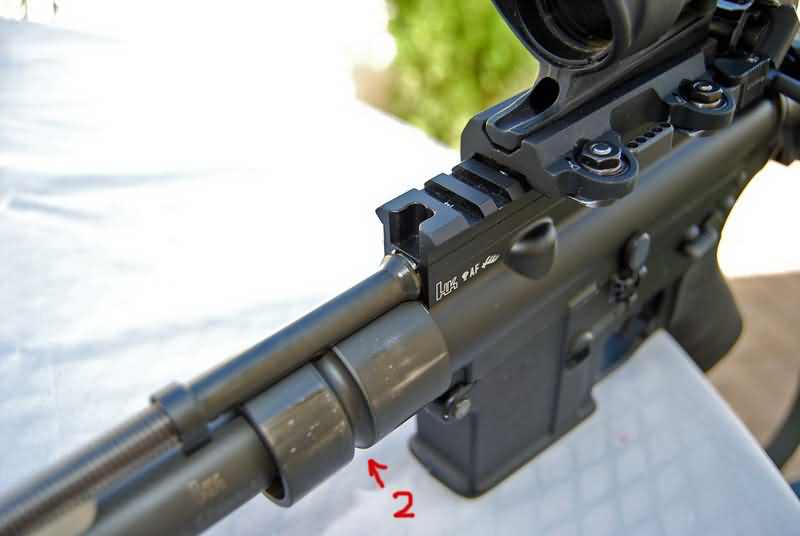

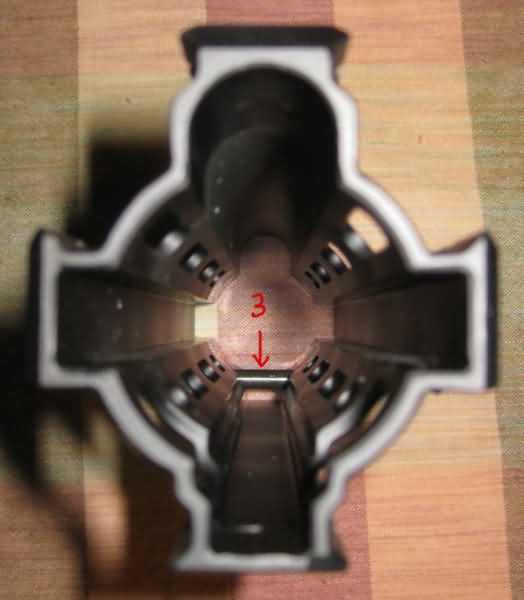

HK416的枪管螺套还具有固定护木的功能，上图标注2处的环形凹槽是用于护木固定螺栓的卡口，下面两图标注的3和4便是护木螺栓，通过枪机充当扳手便可拧松螺栓，拆卸护木。因此HK416要更换护木是很容易的事

总之，如果特种兵们想要改善重心或手感，就必须重新设计一种专用于HK416的新护木。为此，SOCOM找来了造比赛级AR扳机组很出名的Geissele Automatic公司（Mk12和M110都是用它们的扳机），让他们设计一种可用于HK416的护木（但也有说法是三角洲突击队直接找Geissele公司提要求的）。在2012年，Geissele公司推出了用于HK416的SMR护木，这种铝合金护木只保留了12点钟方向的皮卡汀尼导轨，在3、6、9点钟方向只是预留安装皮卡汀尼导轨的螺丝孔，在需要时才装一小段导轨上去。由于取消了大段的导轨，再加上长度比原厂的稍长，因此外观看上去似乎“苗条”了一些。Geissele SMR Mk1的枪管固定座是采用特殊合金钢制造的，且长约2英寸，这使得SMR护木可以承受约1000磅的压力。但后来Geissele公司发现这是没必要的，所以后来的型号的枪管固定座都改用铝合金。至于护木上的长形散热孔并无附加功能。虽然后来Geissele公司为普通AR生产的轻型护木采用了兼容附件接口功能的散热孔，如Mk4型上采用了KeyMod接口，而Mk8型则采用了Magpul公司的M-LOK接口（其实Geissele公司也参与了M-LOK标准的制定），但用于HK416的SMR护木并没有作这方面的改装。虽然外观上看起来，让人产生Geissele SMR会比HK416原装护木轻的感觉，但实际上是一样重的。以10.5英寸型号为例，SMR护木和HK416原版护木都是重12.6盎司（约357克），如果SMR再装上3段导轨后还要稍重一些（414克）。

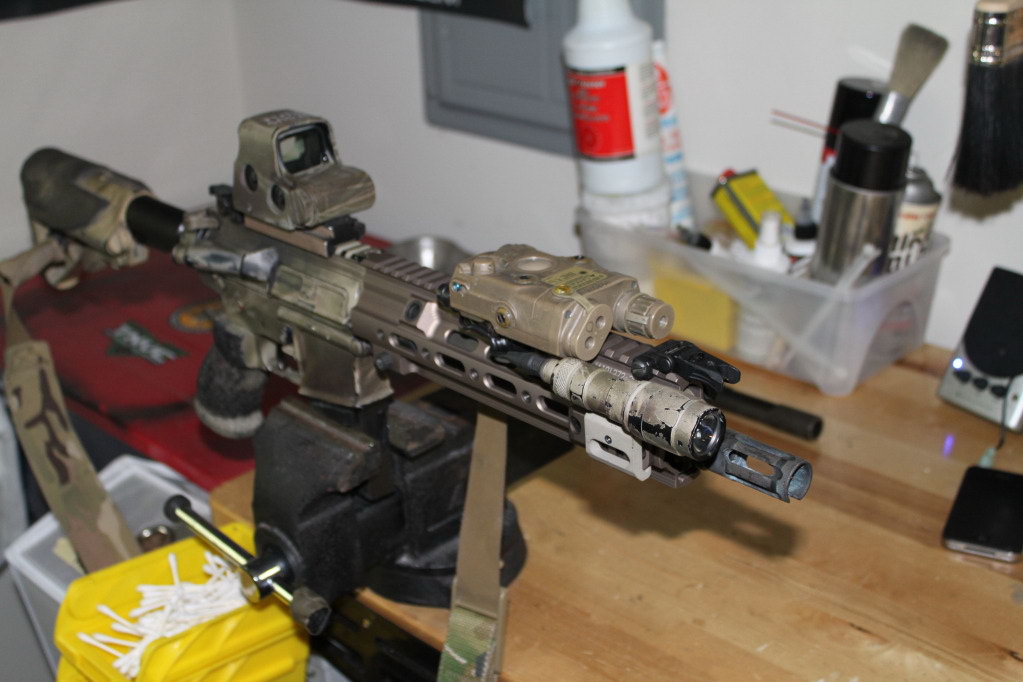

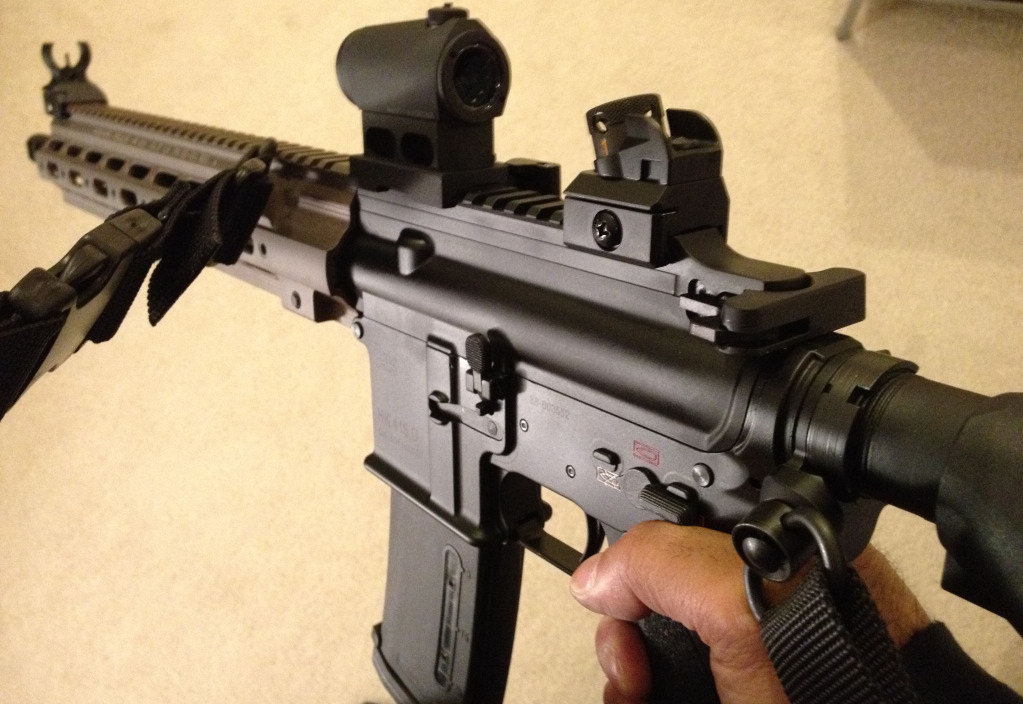

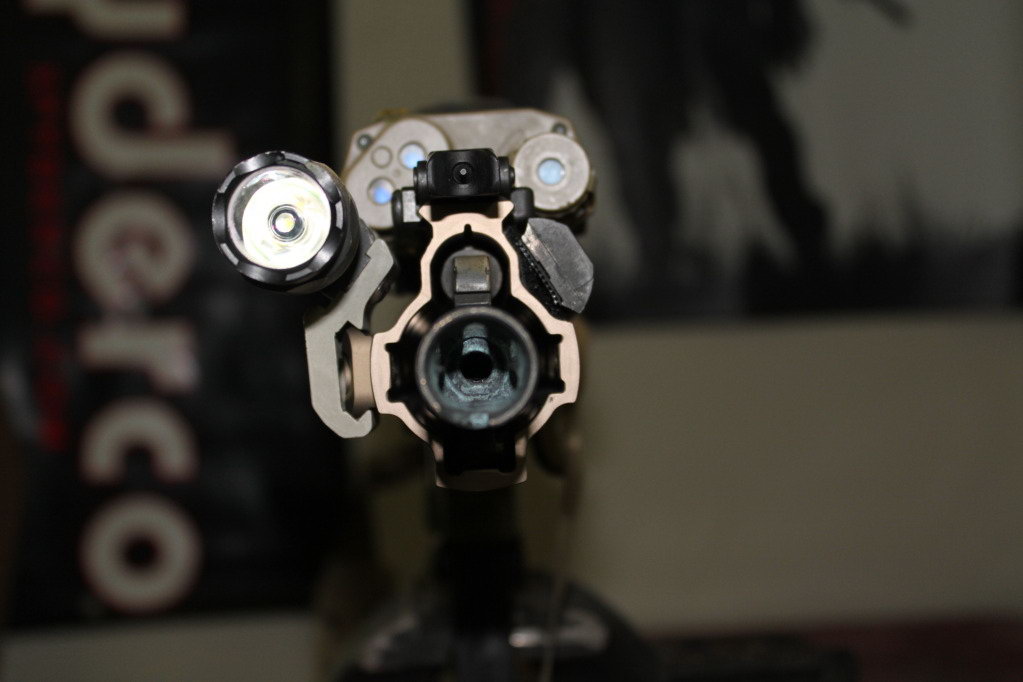

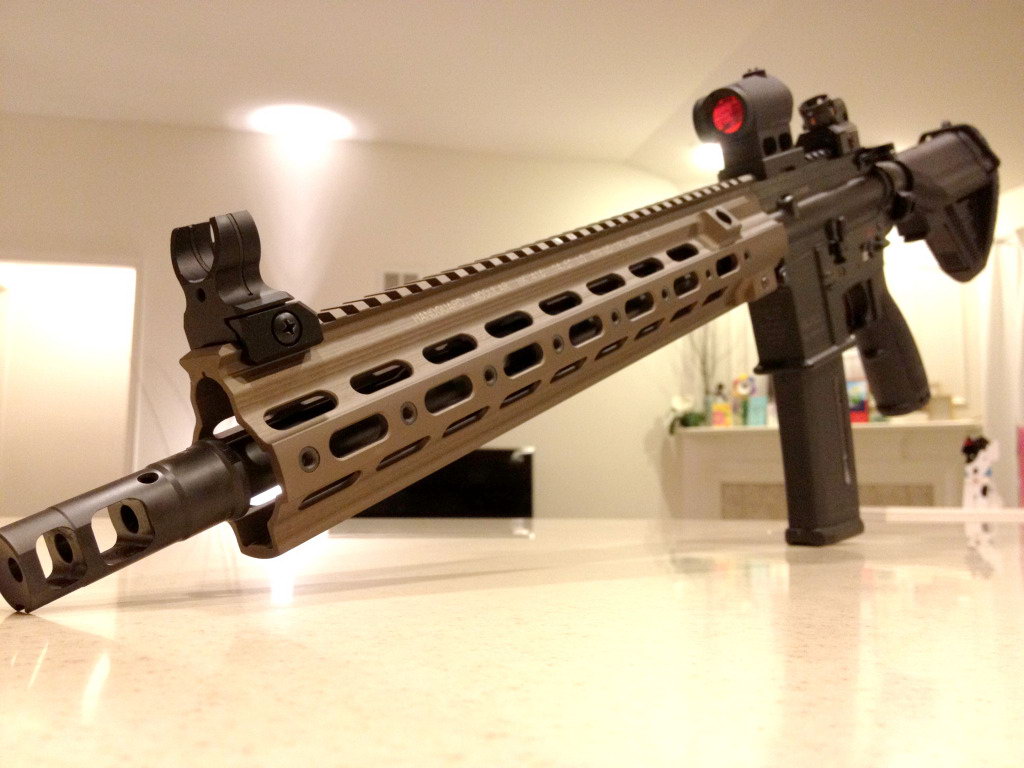

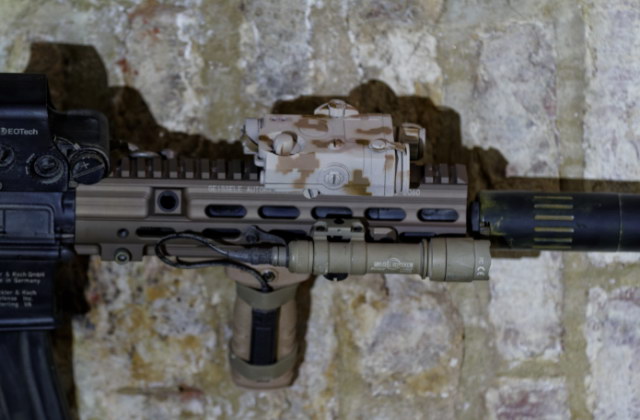

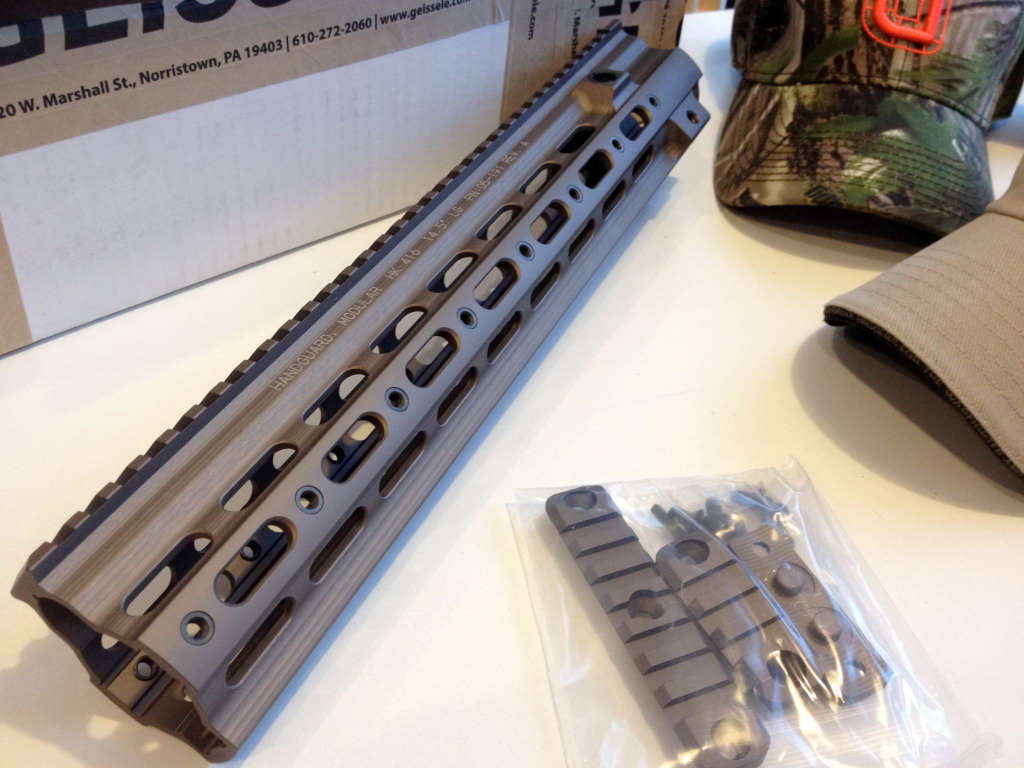

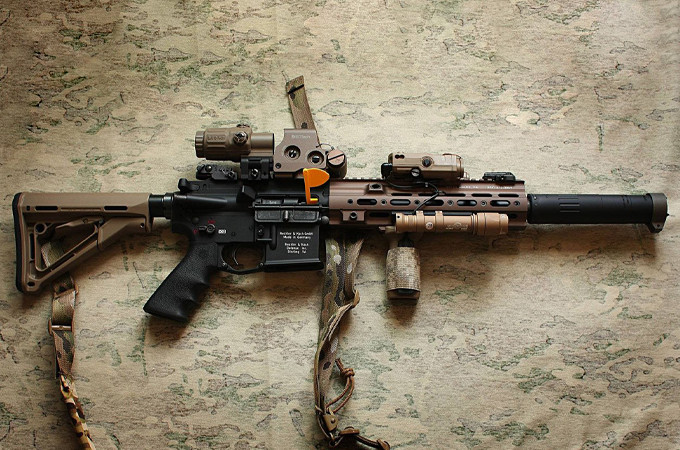

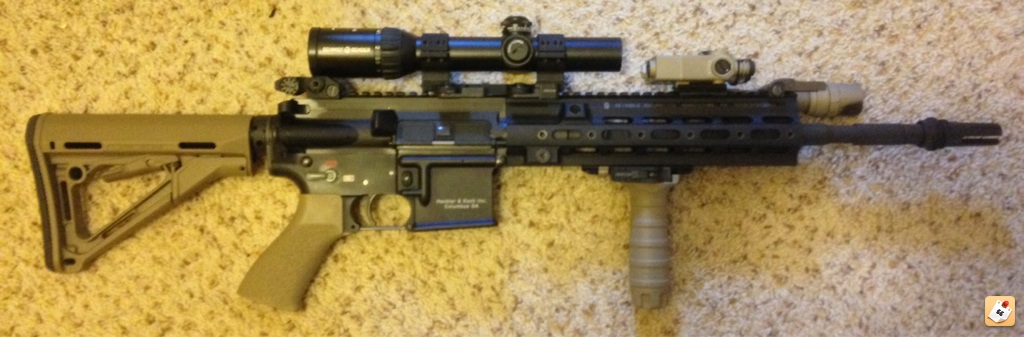

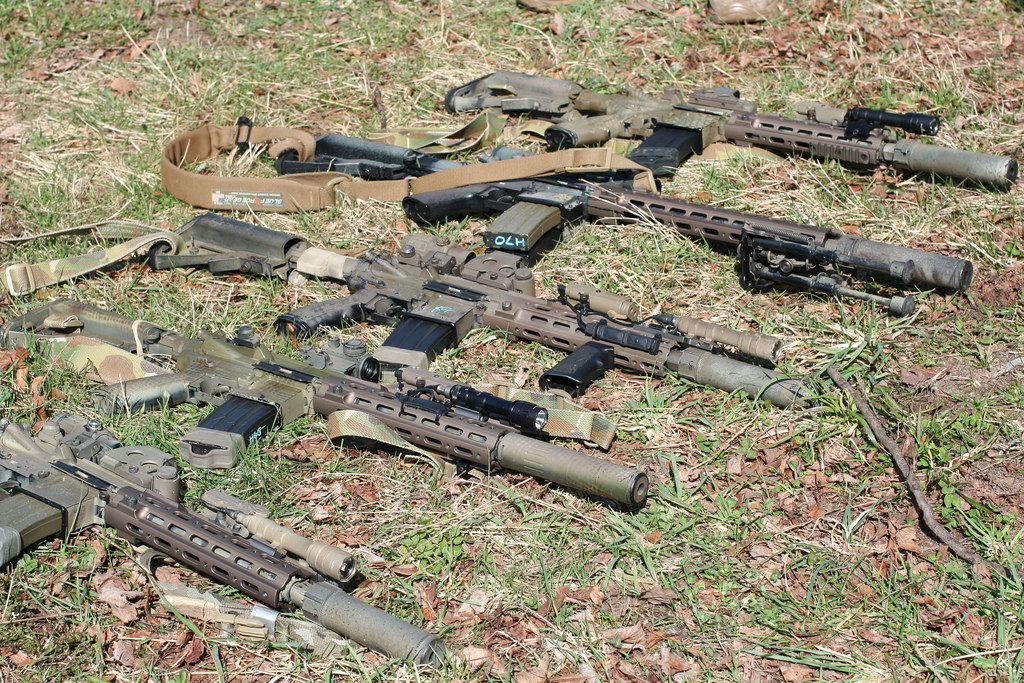

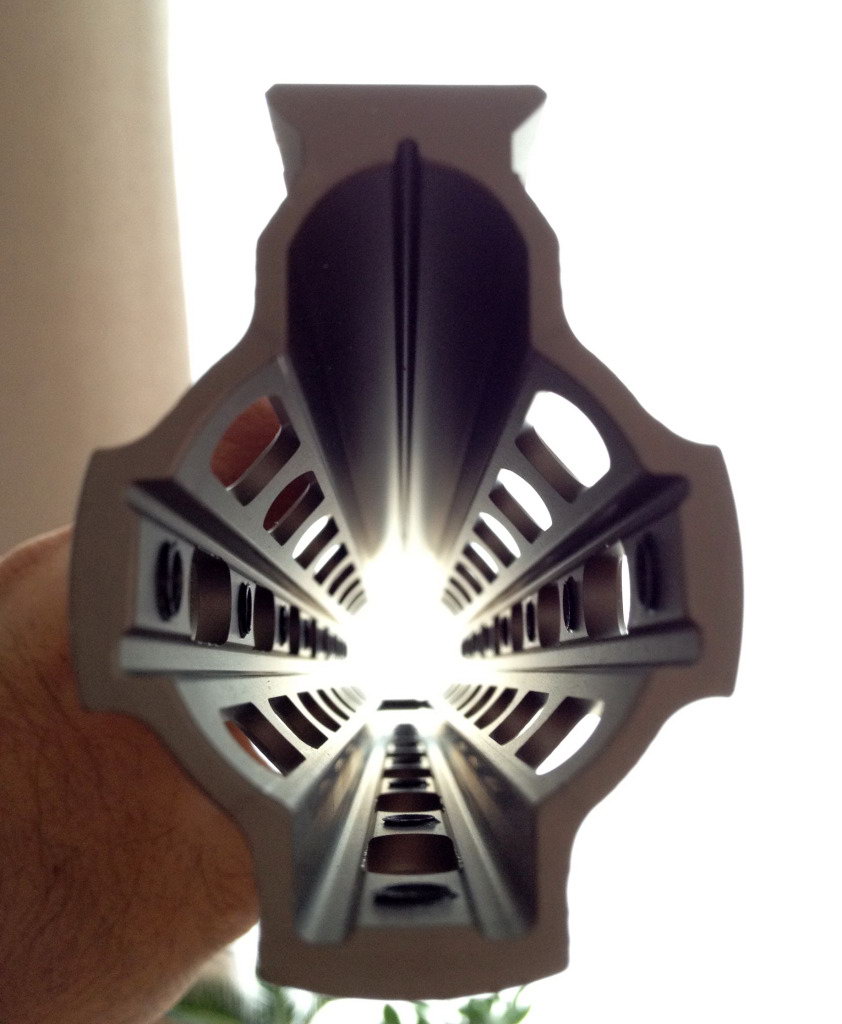

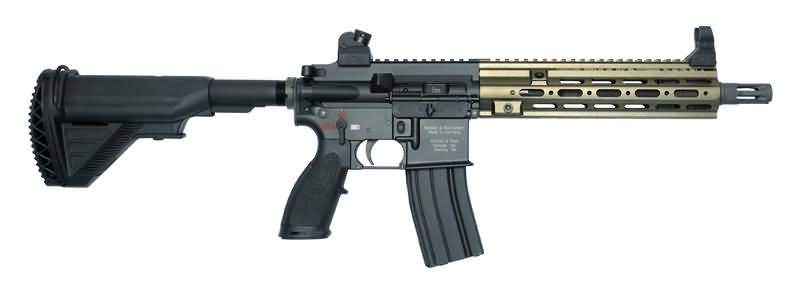

Geissele Automatic公司的SMR护木，图中是10.5英寸型SMR

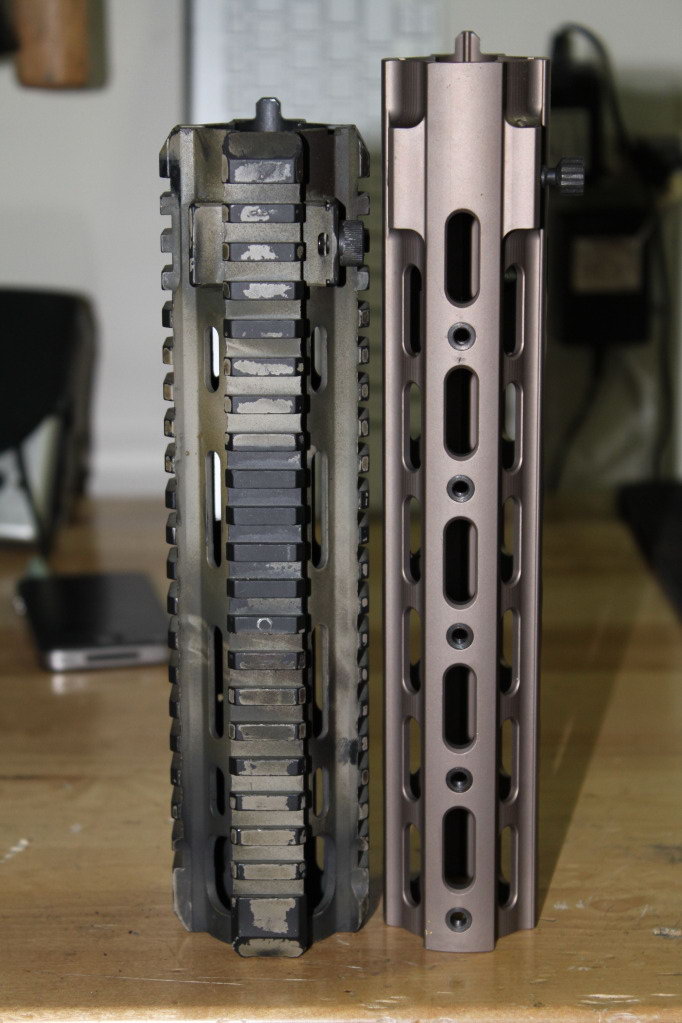

HK原版护木与Geissele SMR护木的比较，看起来SMR似乎要“修长”一些

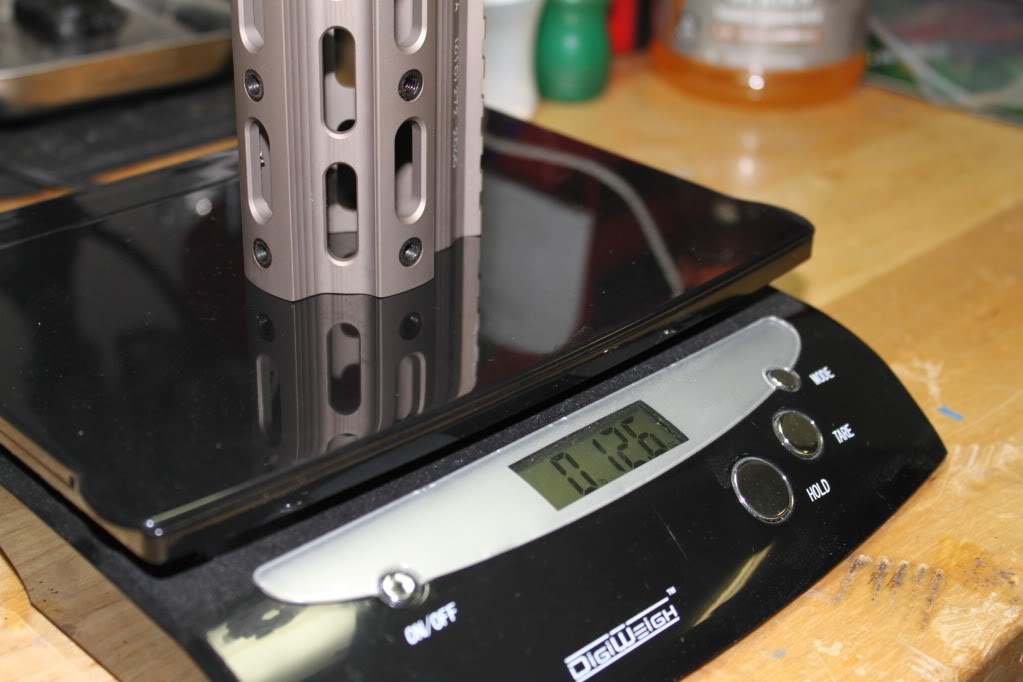

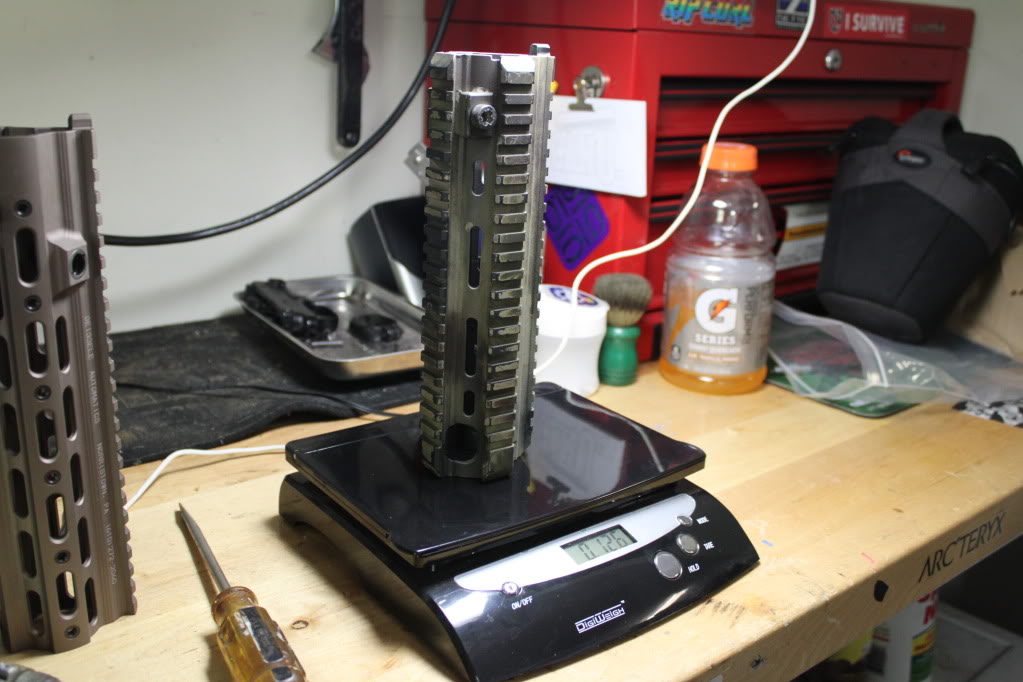

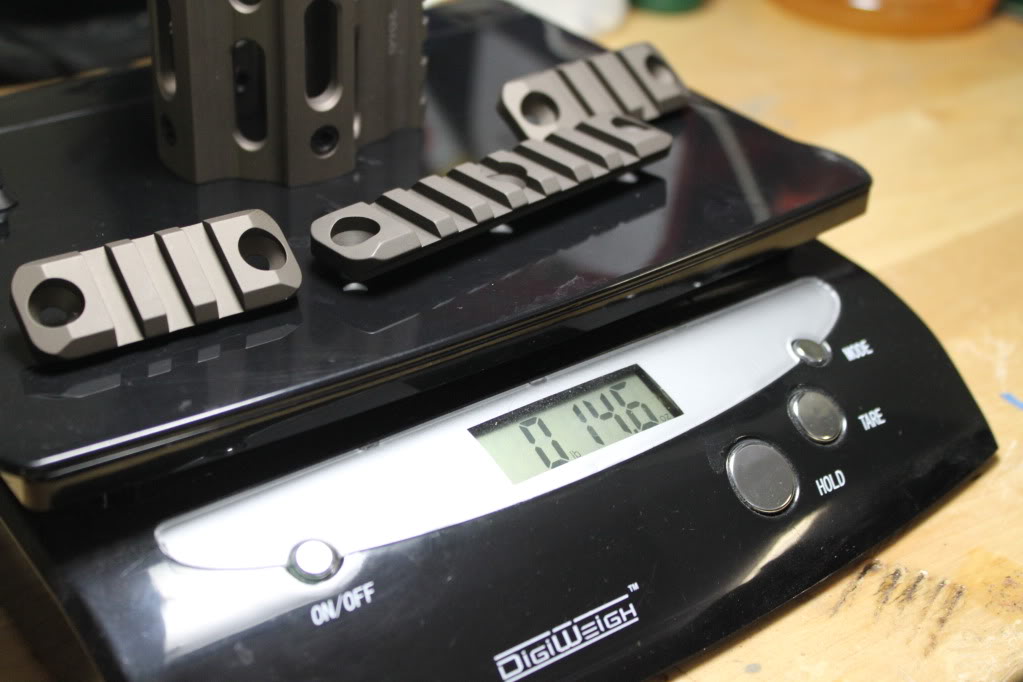

以10.5英寸型号为例，Geissele SMR护木和HK416原版护木一样重，而SMR增加导轨后还要稍重一些

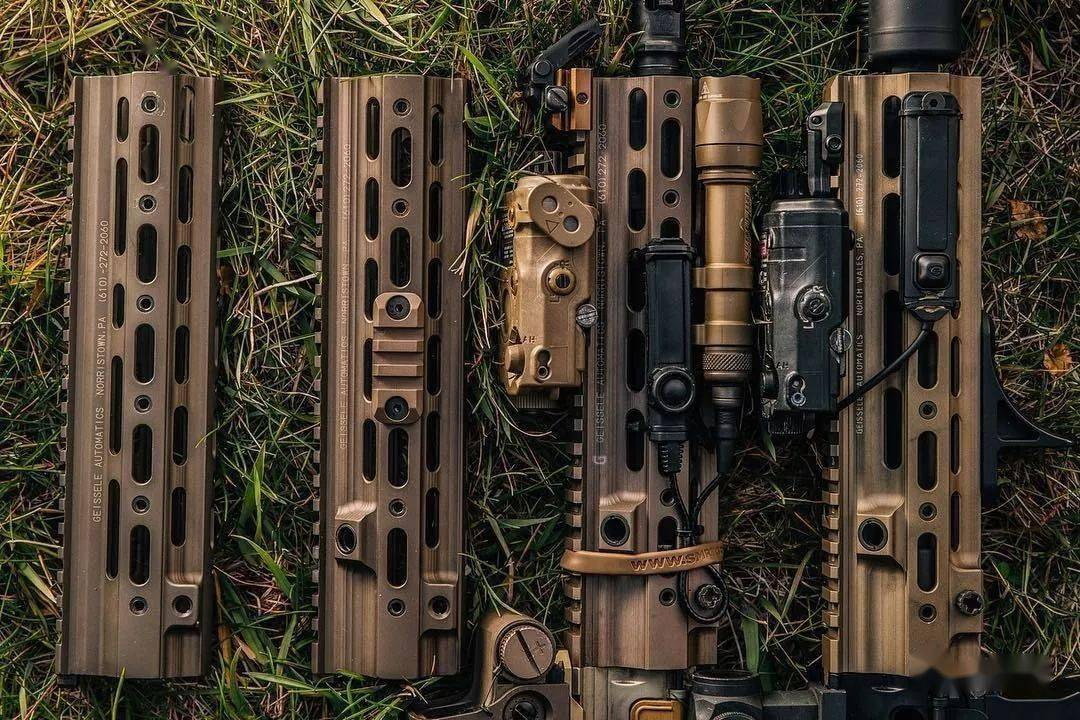

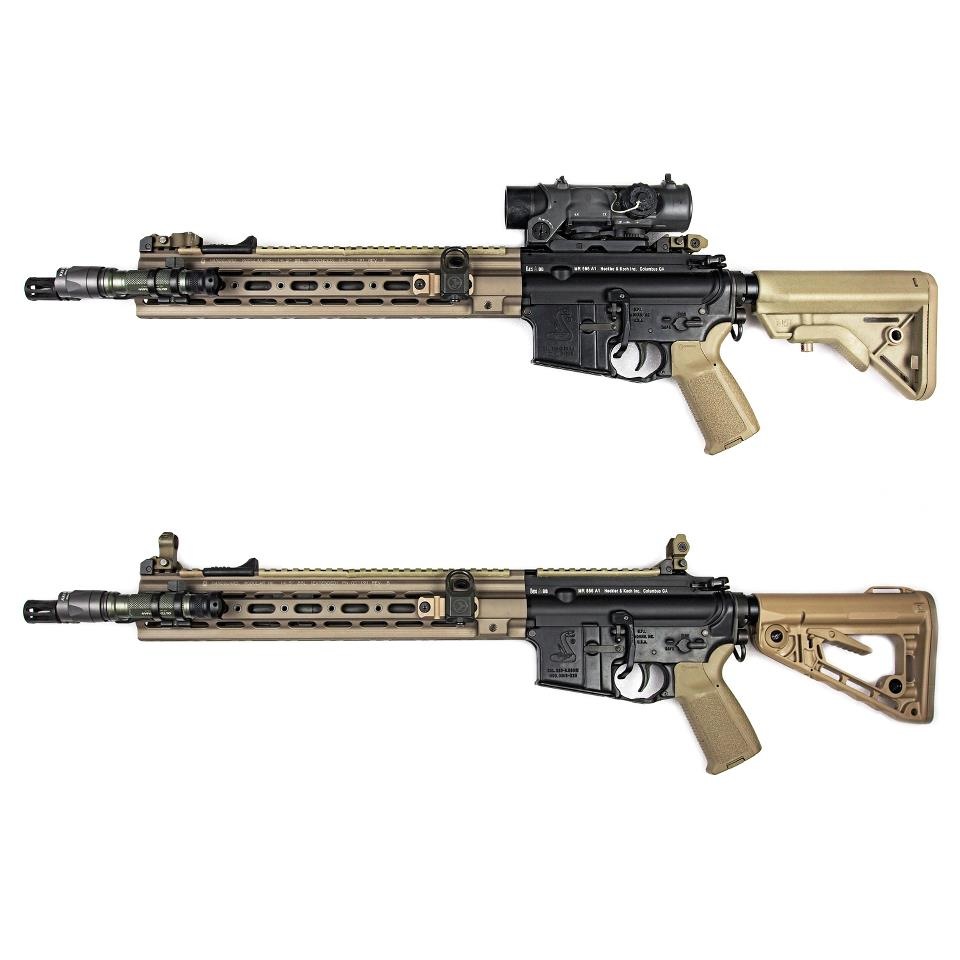

不同时期多个版本的SMR

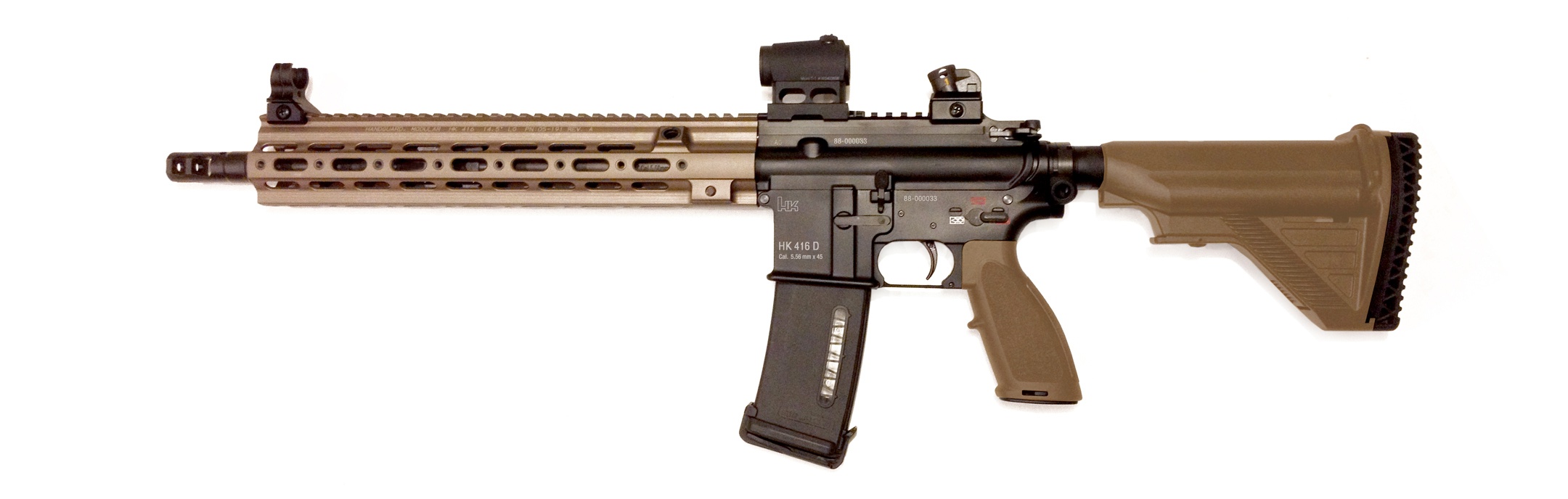

14.5英寸型的Geissele SMR护木

使用更换了SMR护木的三角洲队员Savard Ryan

使用SMR护木的三角洲队员

使用SMR护木的HK416 RECCE步枪

狙击比赛上使用SMR护木的HK416的的三角洲队员

另一方面，雷明顿公司也受同为SMU的海军DEVGRU的委托，设计了同类型的HK416护木RAHG（是Remington Accessory Handguard 的缩写）。雷明顿RAHG也是只保留顶部的安装皮卡汀尼导轨，只在3、6、9点钟方向预留安装皮卡汀尼导轨的螺丝孔。护木上的长形散热孔看起来像用Magpul公司的M-LOK接口，但事实上只是纯粹的散热兼减重的开孔。

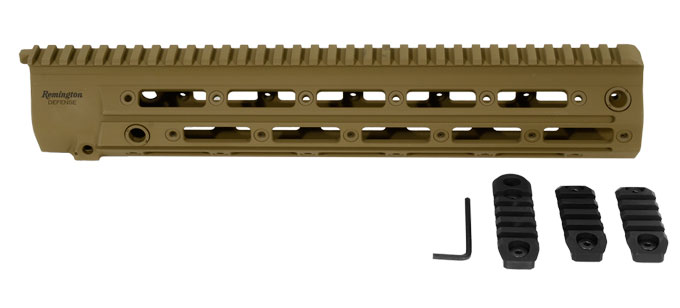

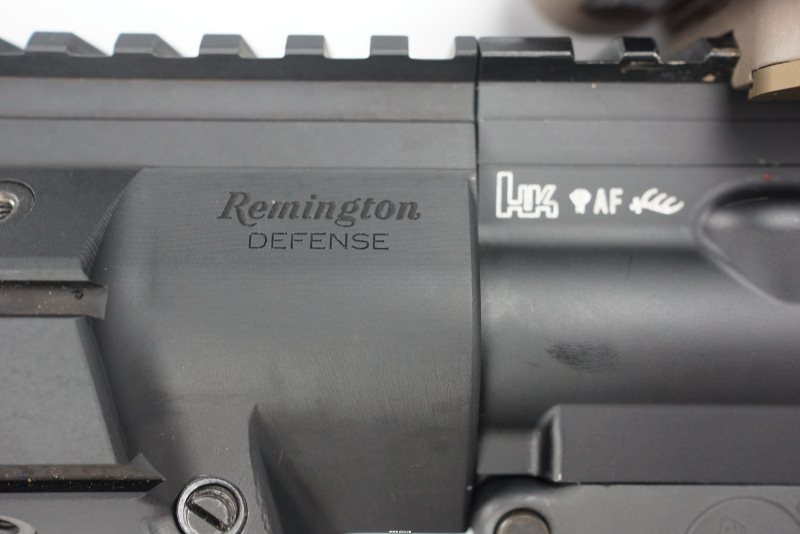

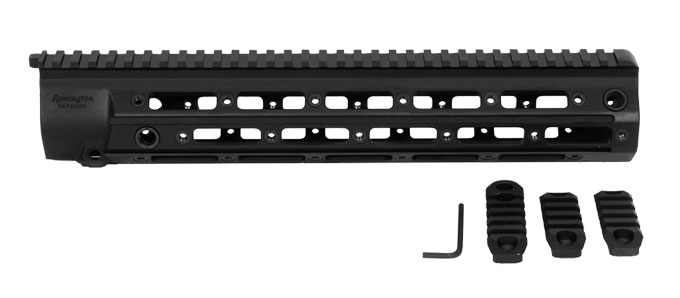

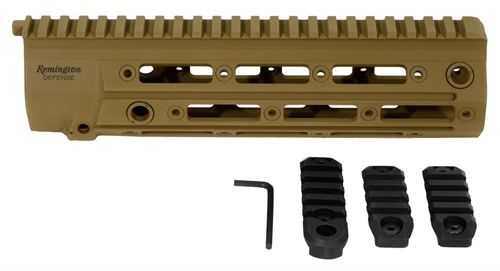

雷明顿为DEVGRU研制的RAHG轻型护木

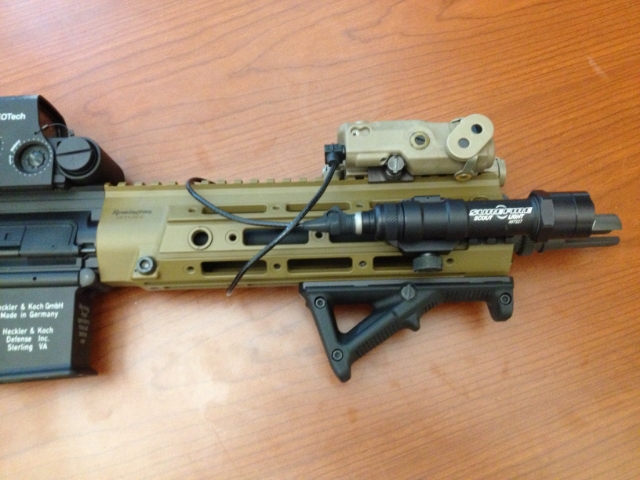

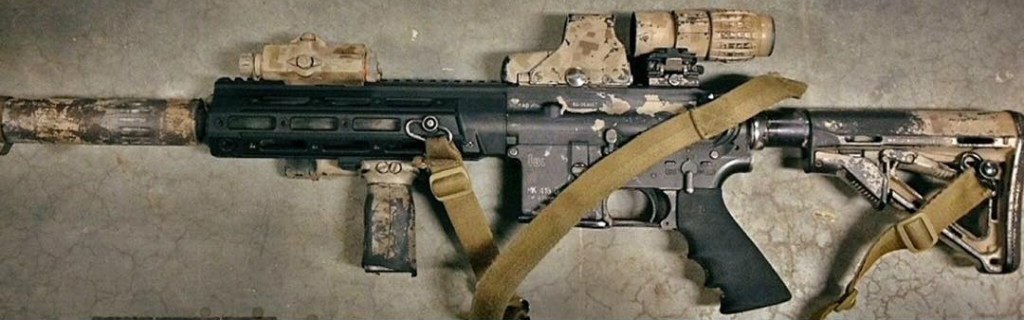

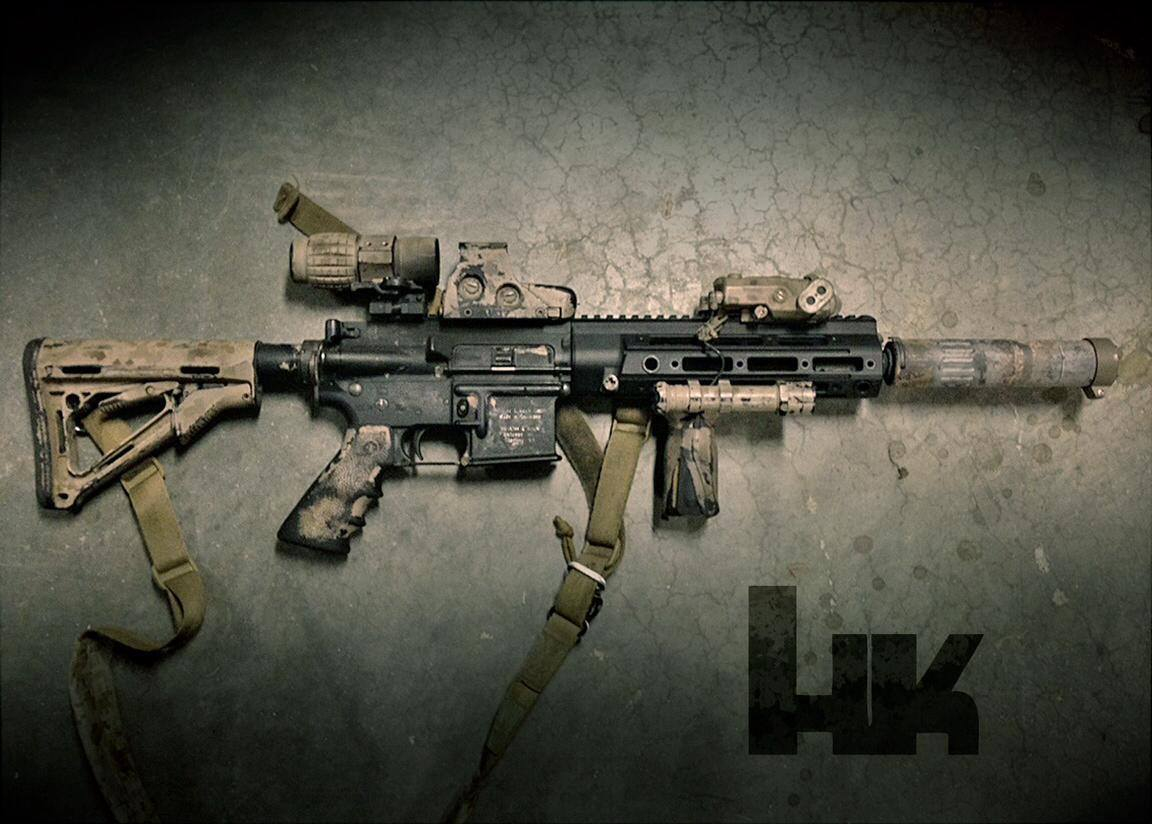

安装RAHG护木的HK416，这应该是DEVGRU

不同长度的RAHG护木

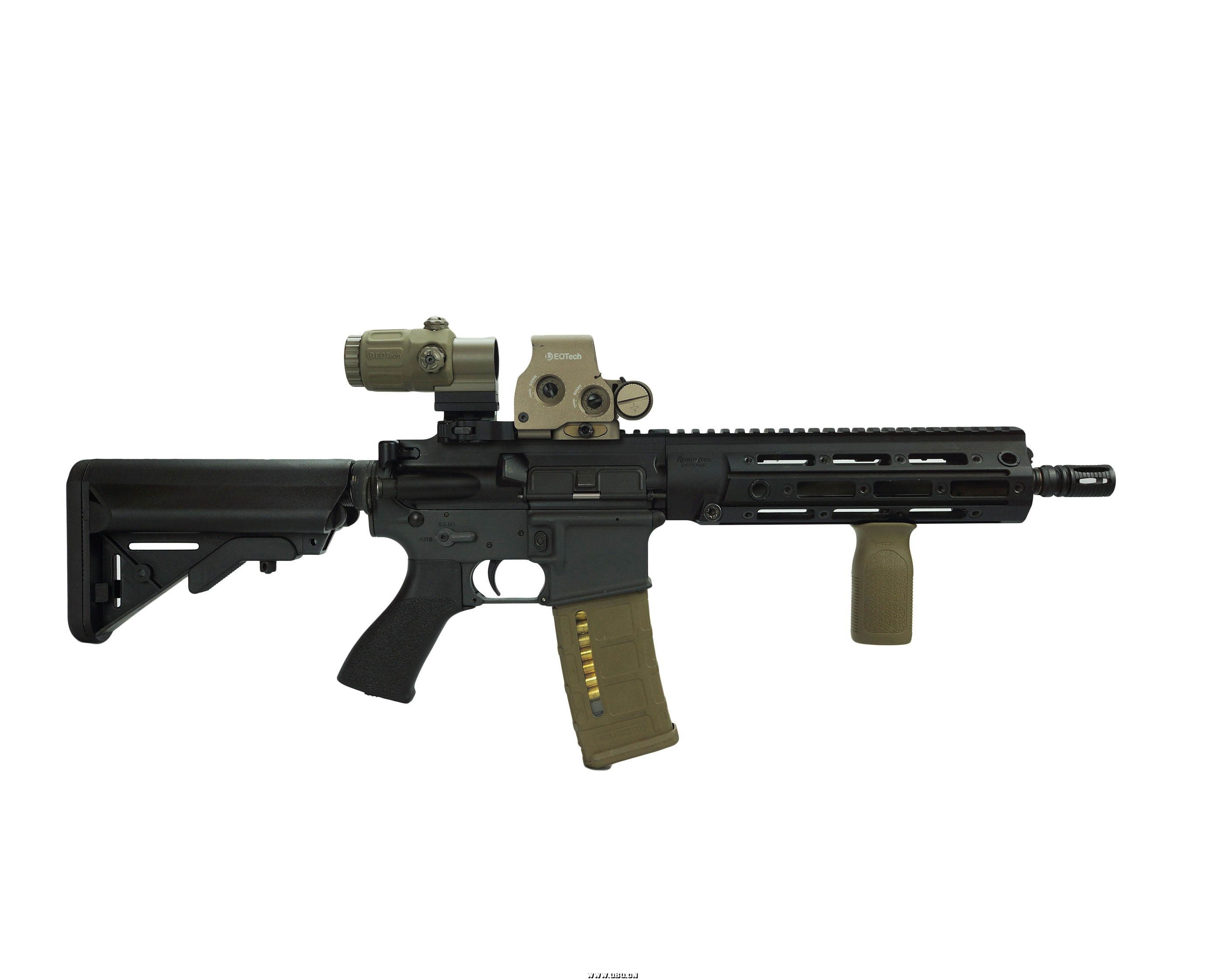

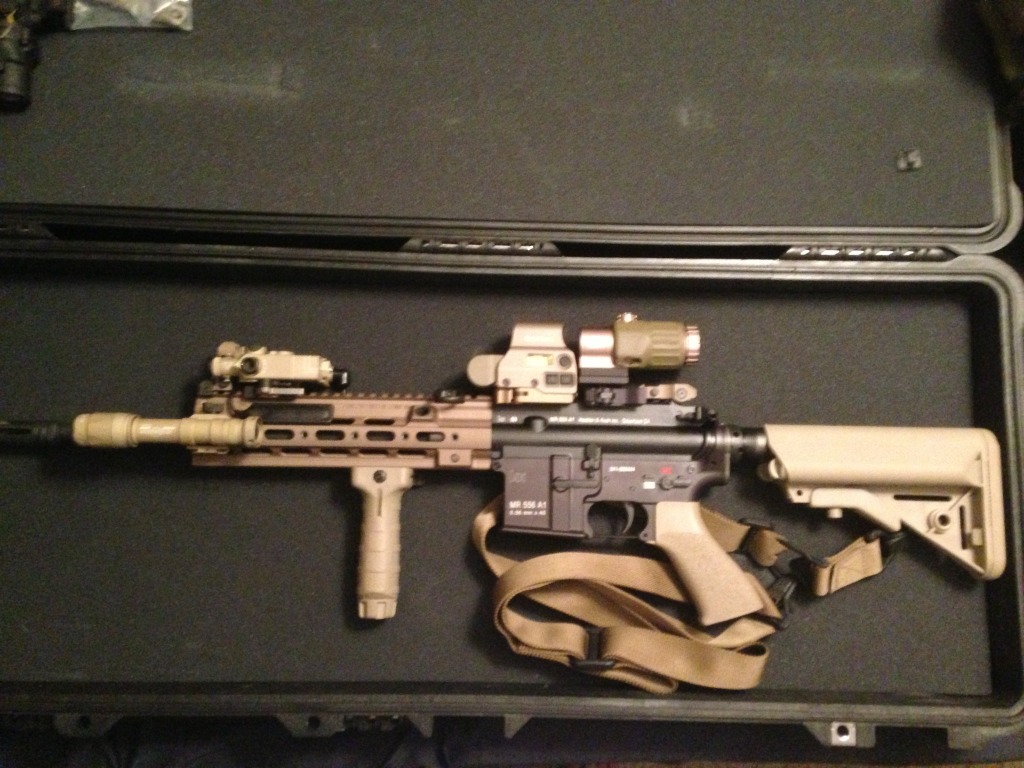

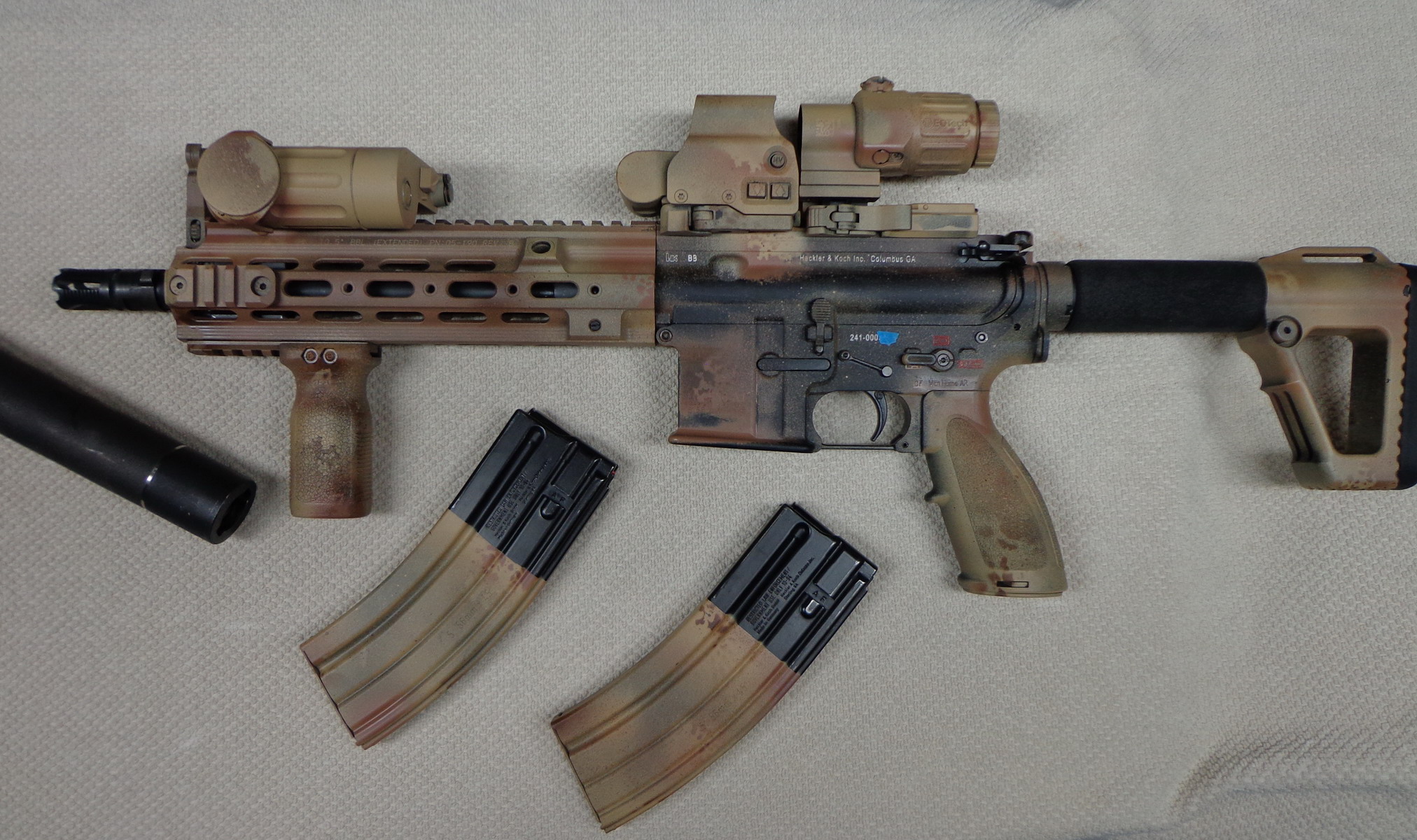

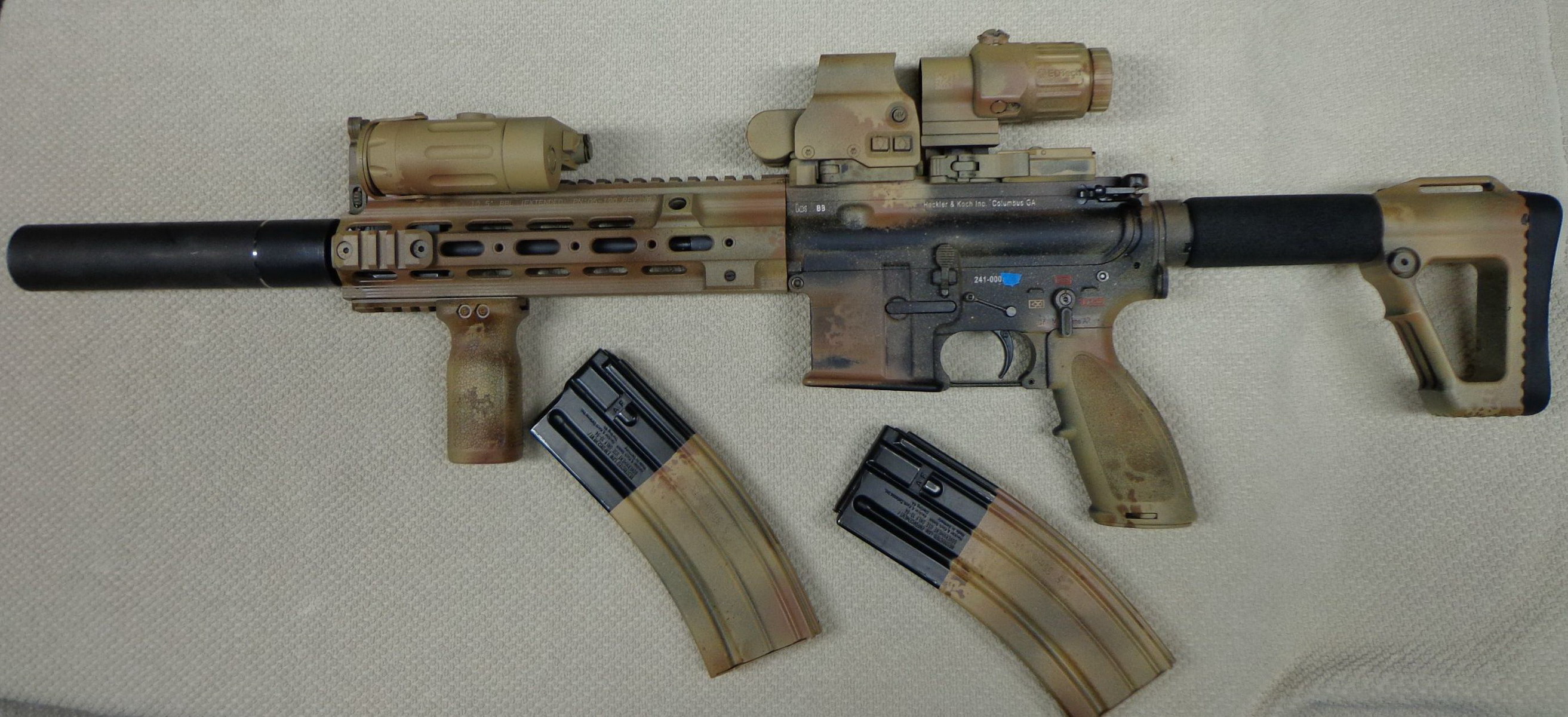

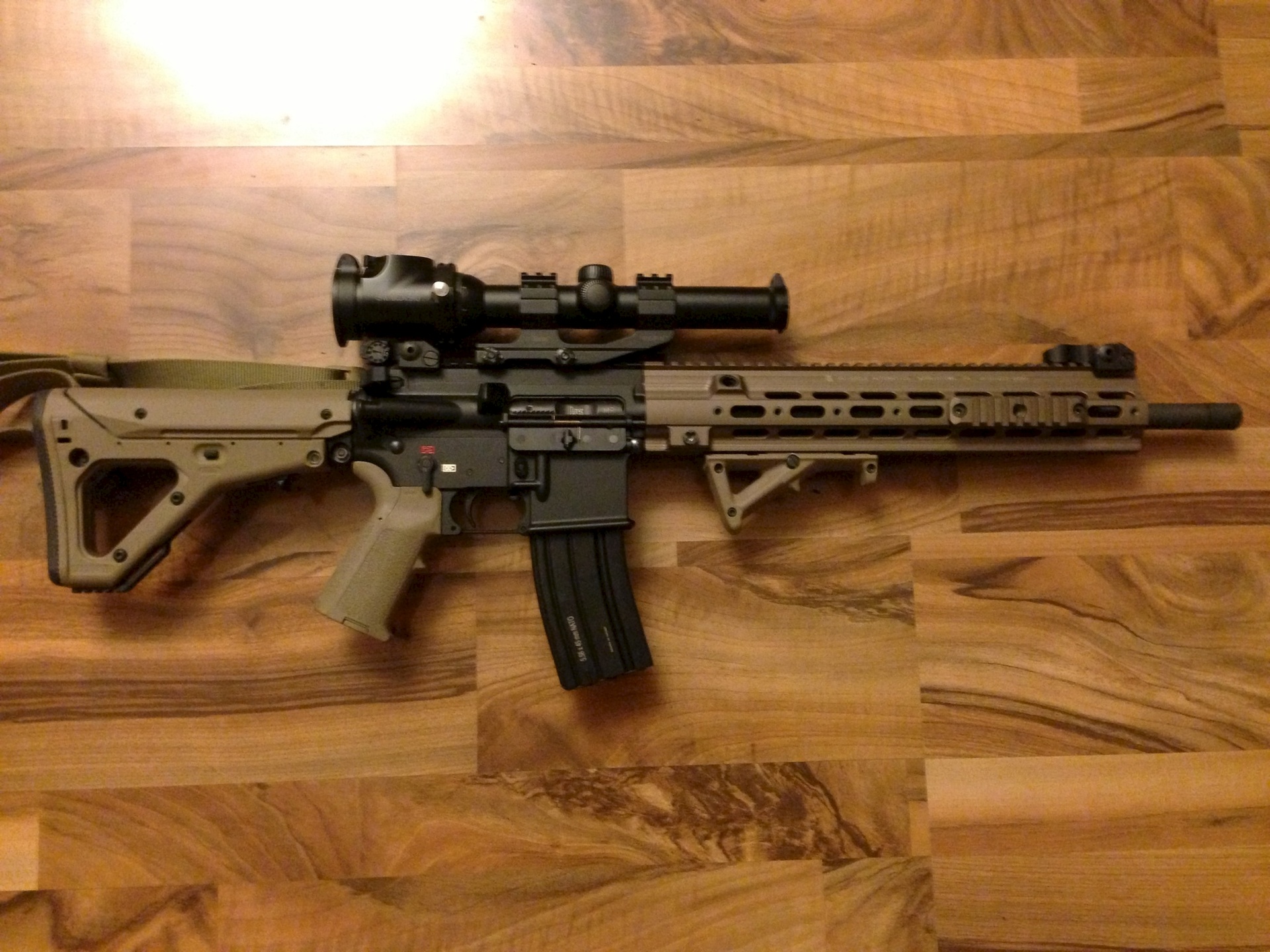

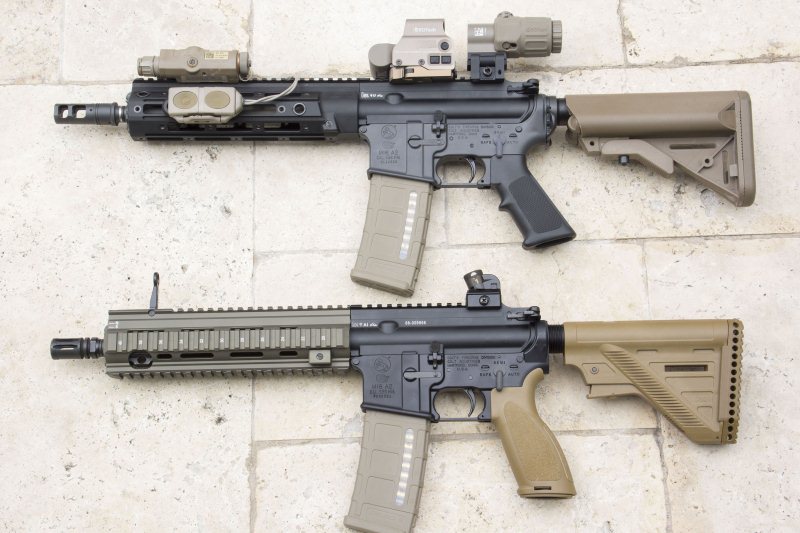

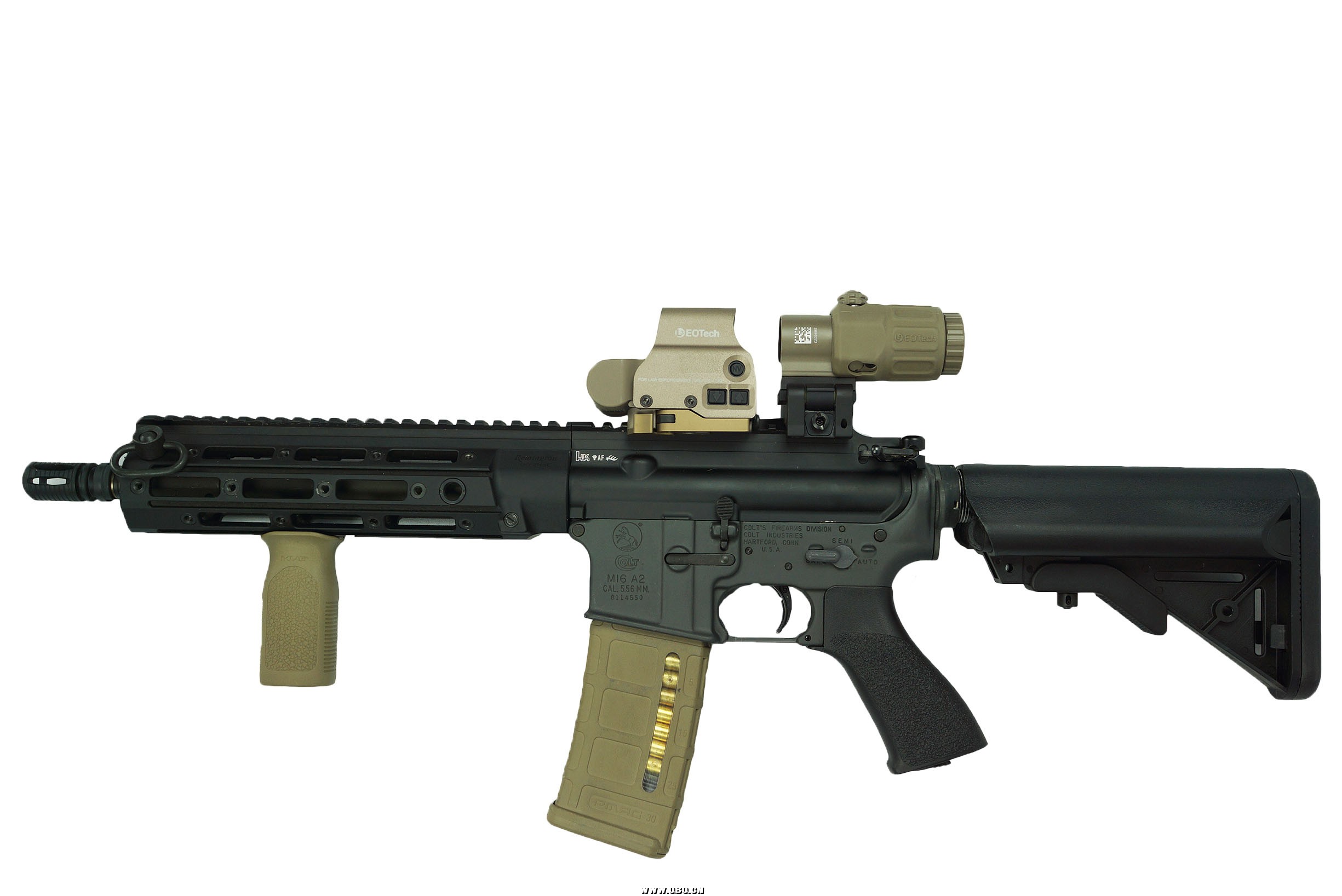

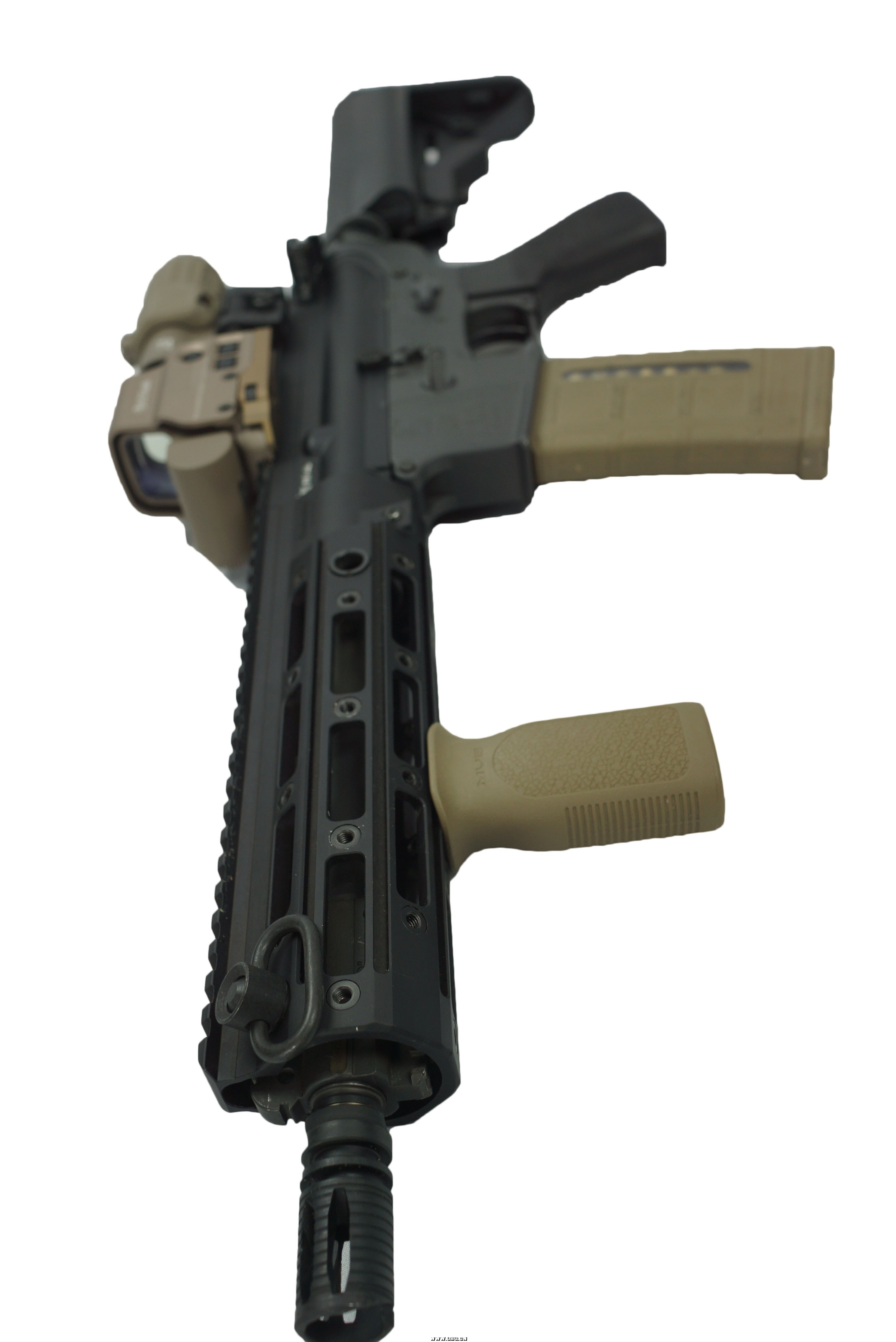

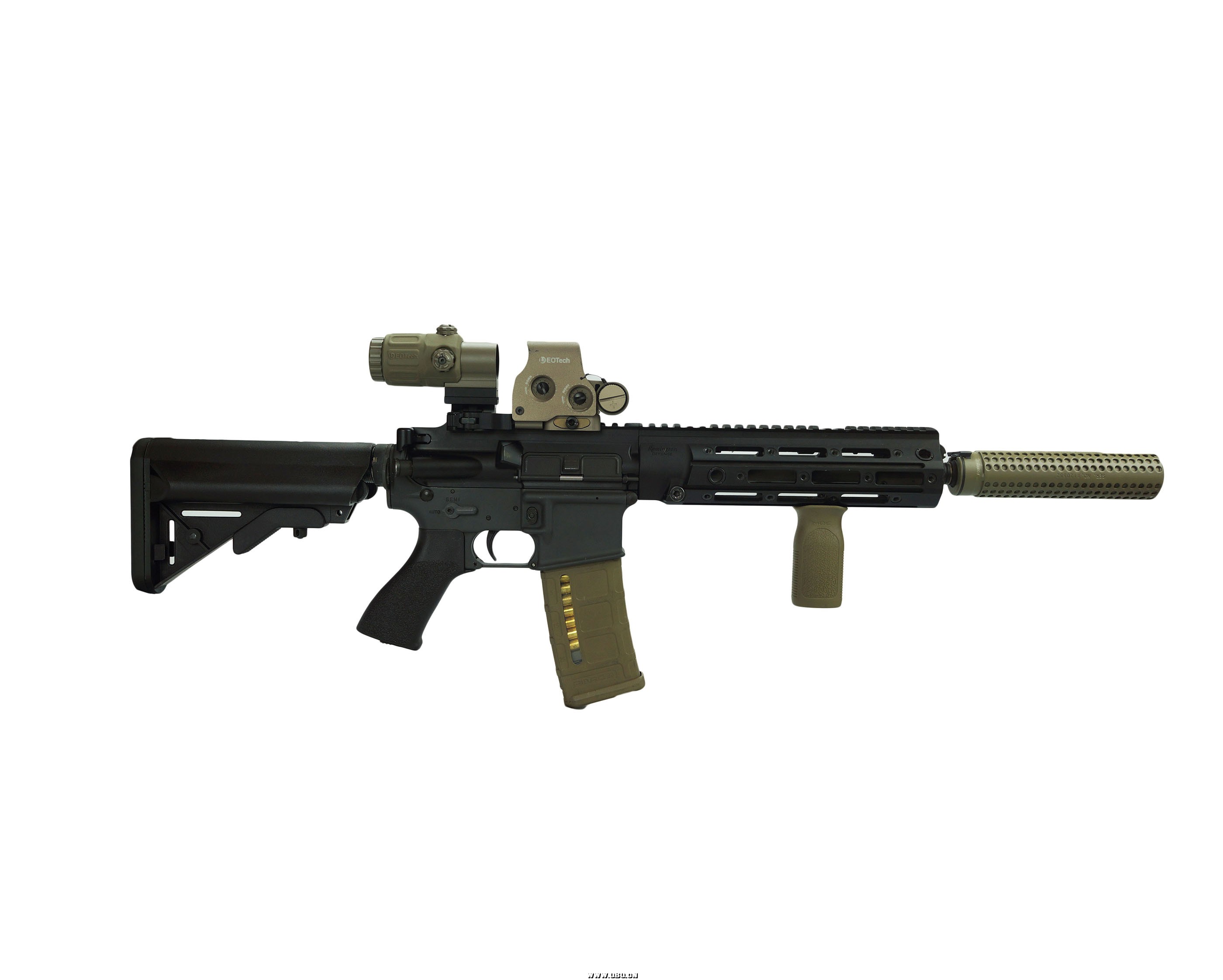

2015年丁丁的摄影习作，，令国内AR迷羡慕妒忌恨的藏品，他的HK416换上了RAHG护木

后来也有其他公司提供同类型的产品，比如MIDWEST公司的MI HK416/MR556护木，不过现在市面上最流行的HK416或MR223的轻型护木还是SMR和RAHG这两款号称专门为SMU生产的产品。其实在2012年的时候，DDL公司（SOPMOD II的主要承包商）也为DEVGRU专门生产了一小批圆形的轻型护木，但之后就没有新的订单了，估计是部队试用过后不喜欢。DDL护木也曾在市面上公开销售过一小段时间，但无奈缺少这特种部队订单，而这在民用市场上是很重要的宣传噱头，所以也极少人购买，于是DDL干脆就不再生产了。现在市面上很难发现这一型产品的出售。基本上在SMU里的两支主力部队是各有不同的主力轻型护木，DEVGRU主打RAHG，而三角洲主打SMR，所以在大多数情况下看护木也能判断出大概是哪个单位的SMU（但不是绝对）。

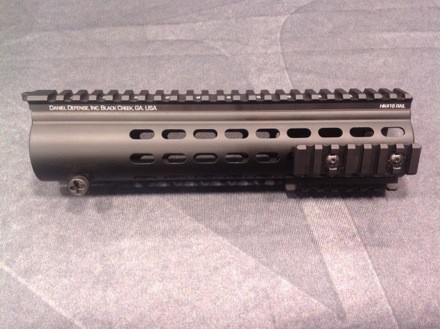

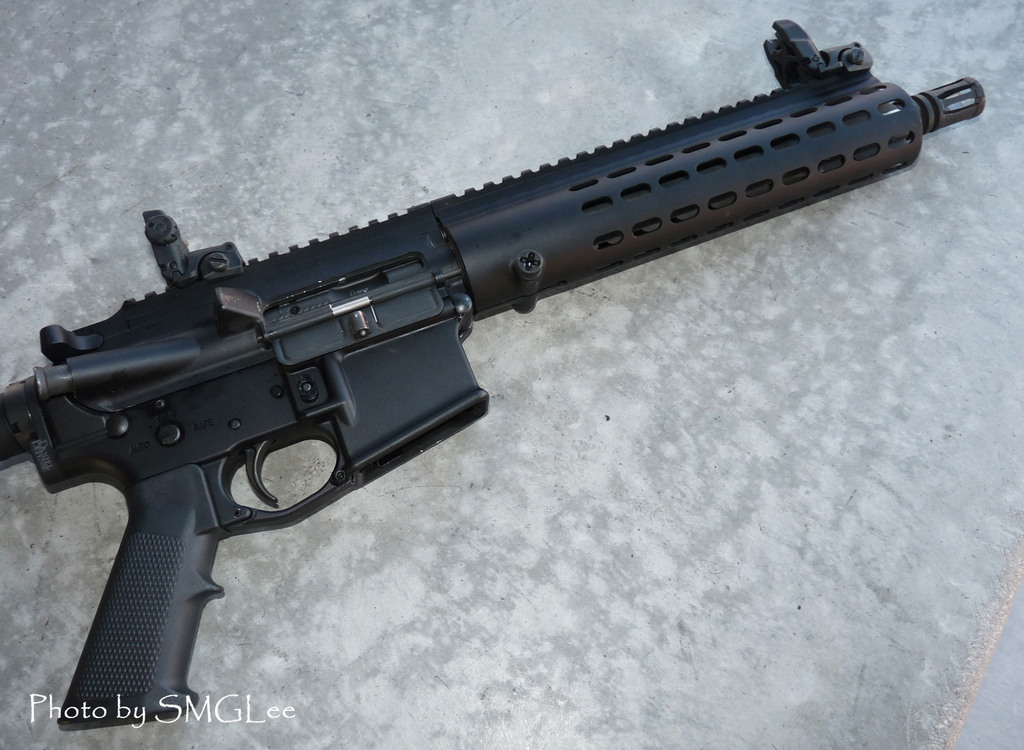

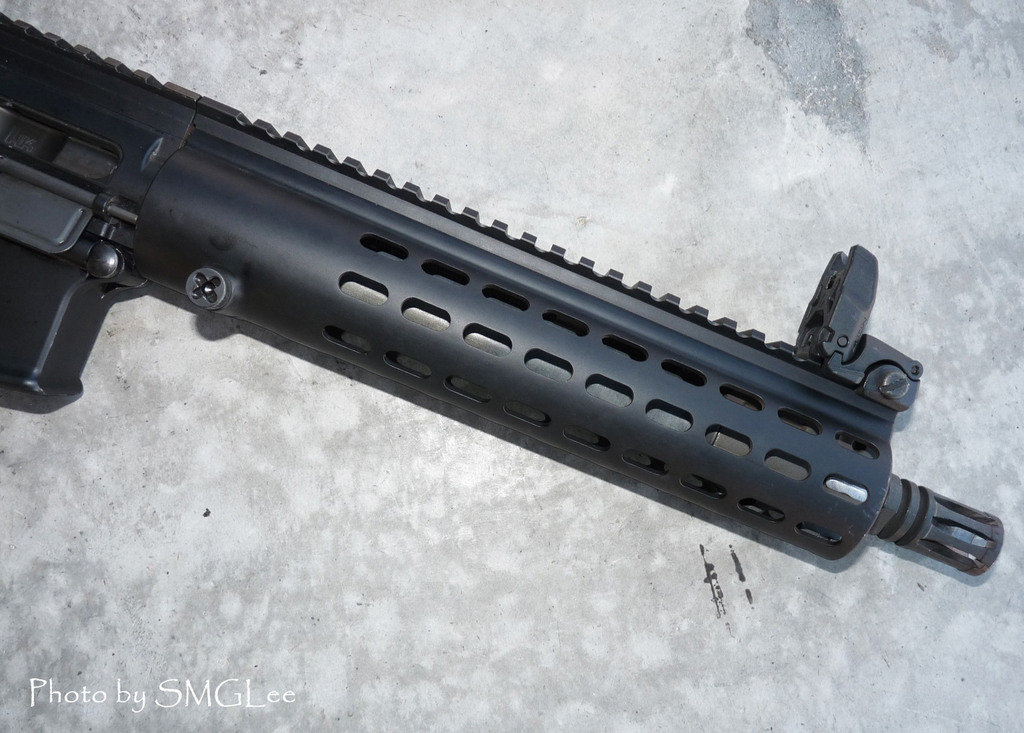

DDL公司的HK416轻型护木

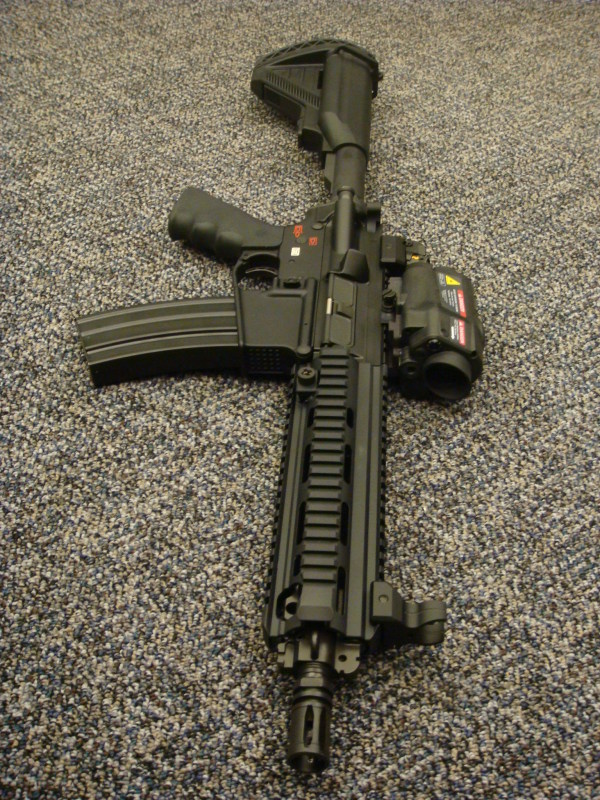

这是SMGLee在海豹的枪械库里看到的DDL护木HK416

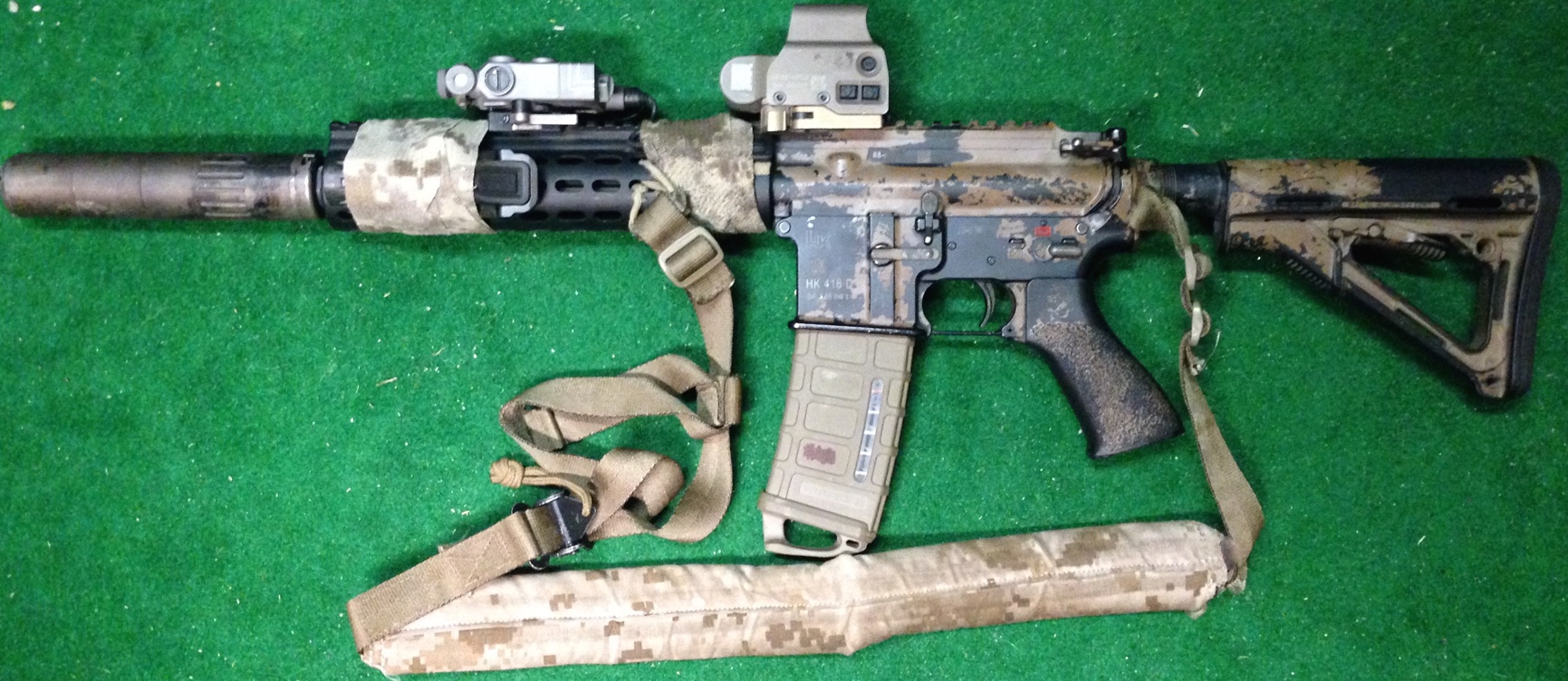

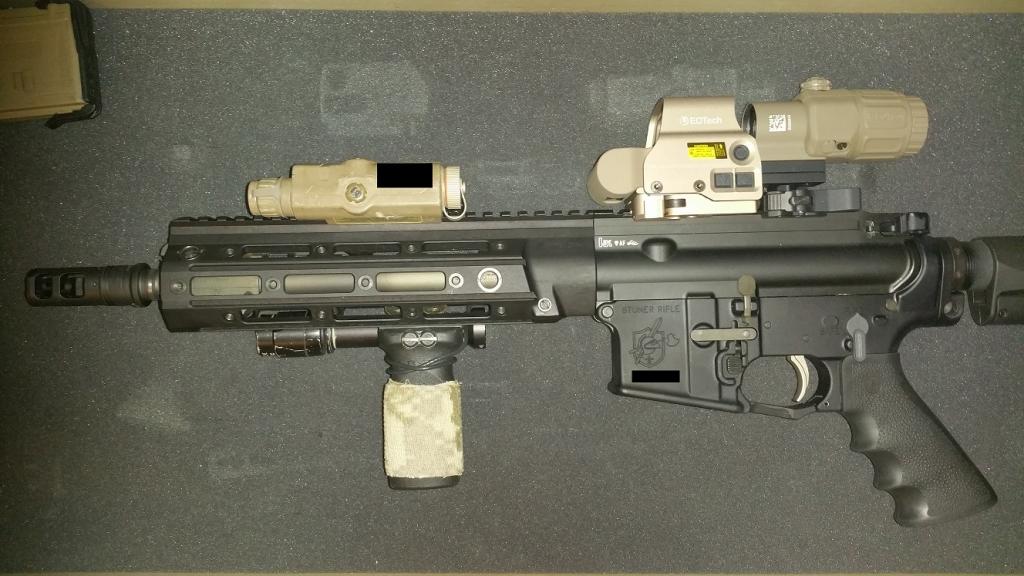

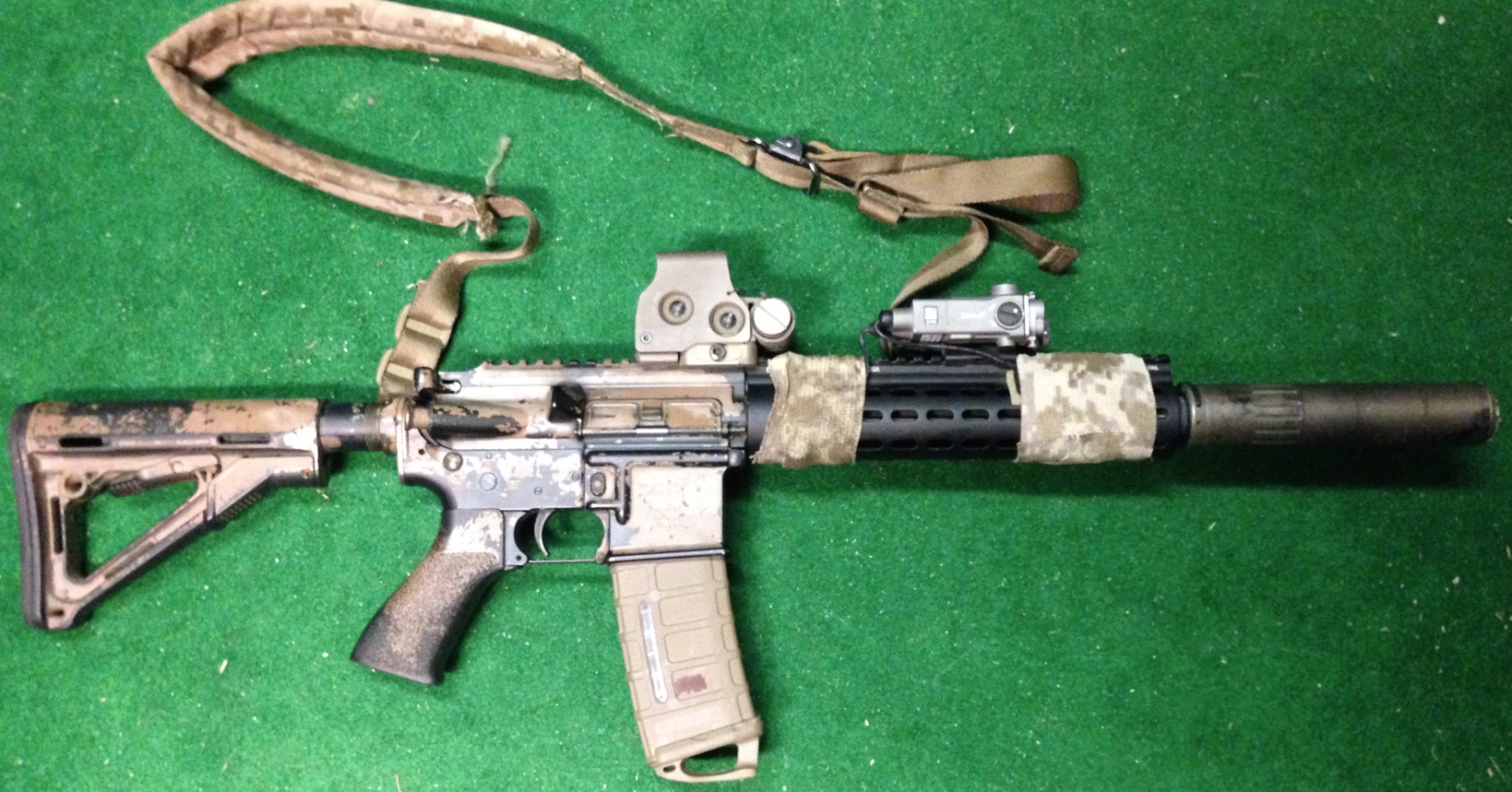

有人说这是DEVGRU装备的安装了DDL护木的HK416，但枪上安装的DBAL激光指示器和Inforce战术灯，估计还是民间的玩家自己改的

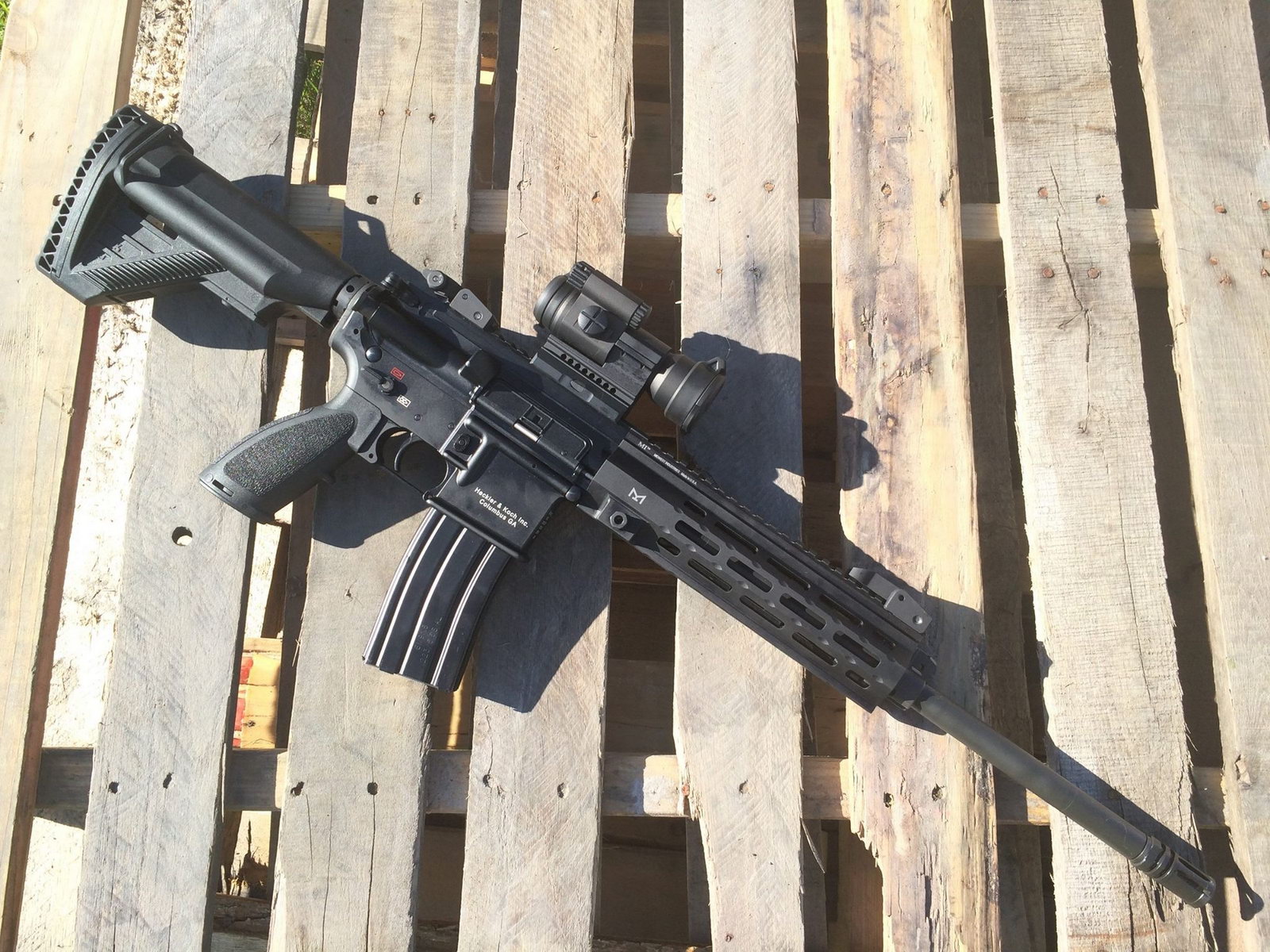

MIDWEST公司推出的HK416/MR223轻型护木，表面的散热孔同时也是M-LOK接口
