由于美国的M79榴弹发射器在越南战场上的成功，促使HK公司在1960年代初开始研制40mm榴弹发射器。HK公司于1969年设计定型了HK69 40mm榴弹发射器，它既可安装在HK公司生产的步枪上，也可手持发射。

在经过部队试验后，HK公司对HK69进行改进，在1972年，HK公司推出了HK69A1榴弹发射器的第一具样枪，并在1979年设计定型。同年，德国联邦国防军采用HK69A1，但由于当时德国国内不能提供性能优于美国的40×46mm SR榴弹而推迟了正式装备的时间，直到1980年代初，德国迪尔（Diehl）公司研制出具有着发/定时两套作用系统新型引信的40×46mm SR榴弹，才使HK69A1正式装备德军。

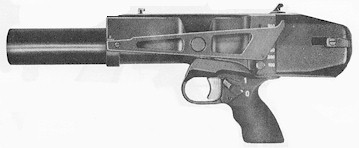

HK69的第一个原型

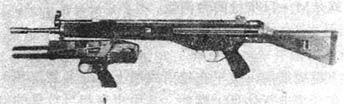

挂在G3步枪护木下的HK69

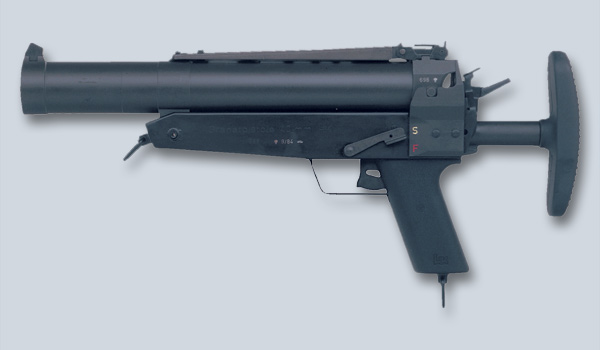

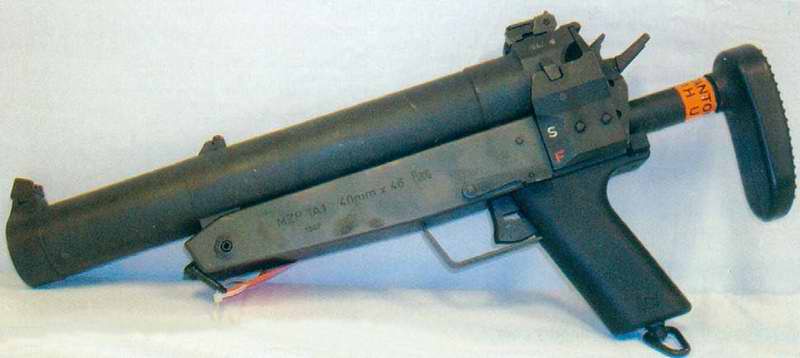

HK69A1的外形简洁，有一个伸缩的枪托。

HK69为滑动后装式单发榴弹发射器，它主要由发射管组件／机匣组件和瞄准具组成，全长390mm，重1.6kg。发射管由合金铝制成，小握把上装有扳机和保险机。在合金铝制成的机匣内装有击发机构和退壳器，扳机和击发机通过连杆联接；武器开锁后，弹壳即可自动退出。旋臂式象限瞄准具上有V形缺口和球形准星，旋臂后方显示着与射程对应的数字；该瞄准具除能进行风偏修正外，还可安装在发射器的任意一侧，适应左右手操持的射手使用。

HK69A1与HK69不同，为翻转后装式单发榴弹发射器，除发射管、机匣和击发机外，装有伸缩式肩托和框式机械瞄具。发射管由钢制成，内有右旋膛线6条。其尾端开有两个对称缺口，以便手工退壳；同时还设有装弹显示标记。瞄准具由固定准星和框式折叠表尺板组成，折叠表尺刻度为150～350m，分划间隔50m。固定表尺供100m内使用；其框式表尺对因右旋稳定而产生的弹道偏差给以修正。这种瞄准具简单方便，可迅速对不同距离的目标实施射击，具有较高的反应能力。发射器尾部装有拉机柄和闭锁卡柄；机匣上设有左右对称的保险机。HK69A1与同类40mm榴弹发射器相比，具有体积小、机构动作可靠、反应速度快的优点，但其操作比较繁琐。

HK69A1在北约欧洲国家的警察部队中使用得相当多，较少被军队采用。为适用一些地区的警用市场，专门推出了37mm口径的型号，发射各类37mm防暴弹药。比如英国就装备了37mm口径的HK69A1并命名为L104A1，而且L104A1还把立框式表尺换成L18A1反射式瞄准镜。

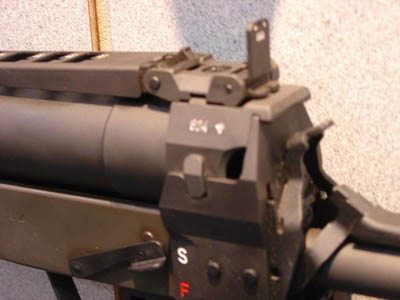

HK69的尾部特写，可以发现放下表尺后，还有一个简略的直瞄用瞄具

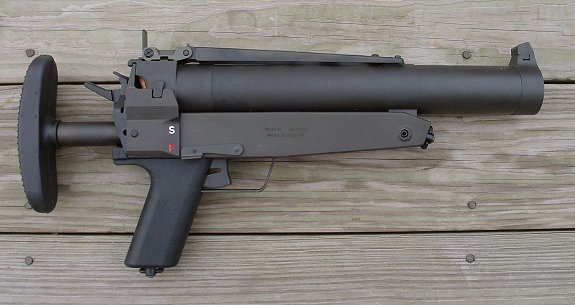

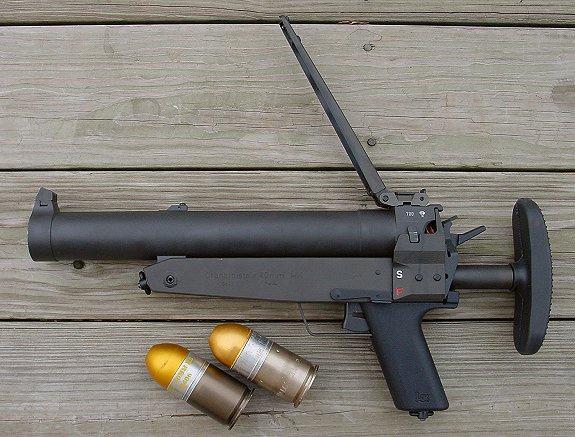

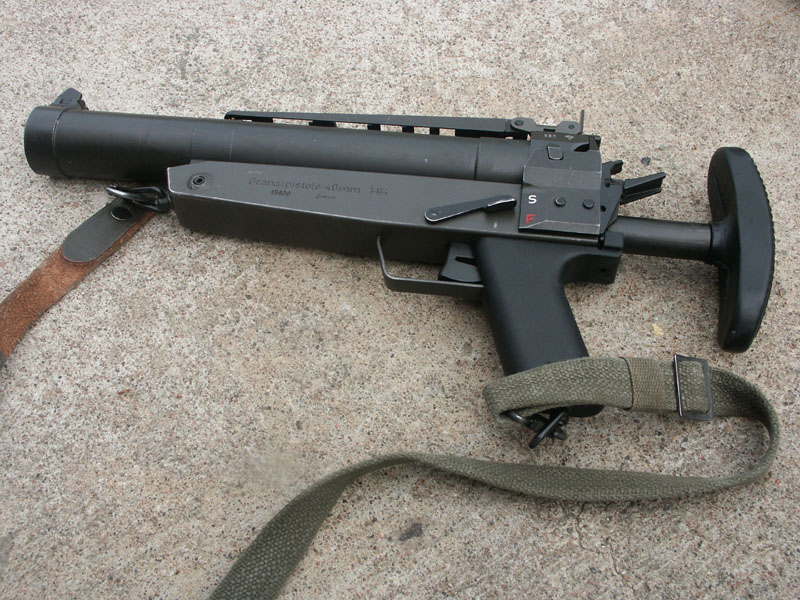

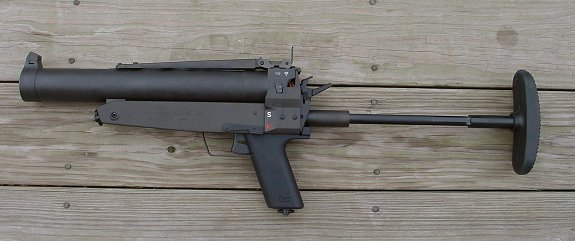

AUTOWEAPONS.COM上销售的商品，可以看清楚右侧的一些细节，下面的照片也是一样

阿根庭的反恐怖部队SFE（Seccion Fuerzas Especiales）在进行反劫机训练中使用的HK69A1

使用HK69A1的法国国家宪兵伞兵干预大队（EPIGN）

在阿富汗的美军特种部队，看来他们也有使用HK69A1

使用MP5和HK69A1保护乔治·布什的美国特勤局的总统护卫

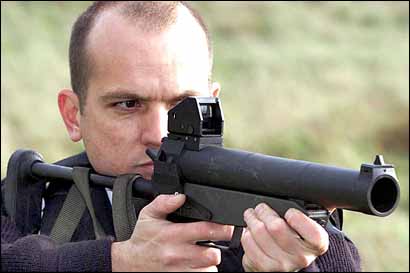

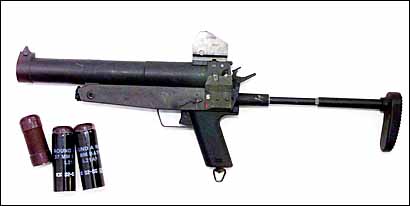

这是英国装备的L104A1，除了发射37mm防暴弹外，还把立框式表尺改成一个L18A1反射式瞄准镜

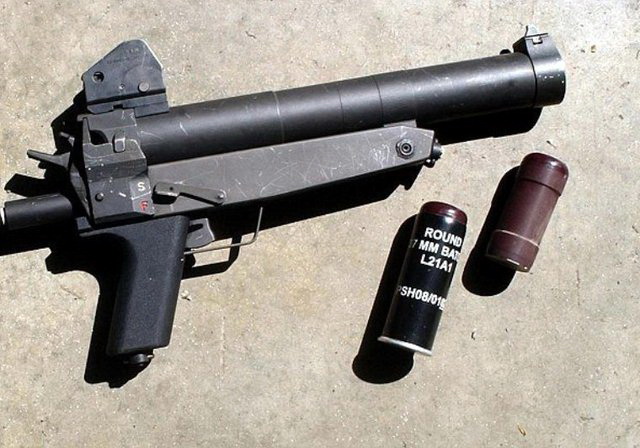

L104A1及配套的L21A1橡胶棍弹

使用L04A1的英国伦敦警察

英军在伊拉克也有使用过发射低致命弹药的L104A1
